Įrenginių ekranas V5 smegenyse gali būti naudingas įrankis duomenims ir reikšmėms apie smegenis ir prie smegenų prijungtus įrenginius peržiūrėti.

Veiksmai, kaip peržiūrėti įrenginio informaciją „V5 Brain“ sistemoje

Smegenys įsijungė, ekrane rodant pagrindinį meniu.

Įjunkite „V5 Robot Brain“ paspausdami ir laikydami smegenyse esantį pradžios mygtuką.

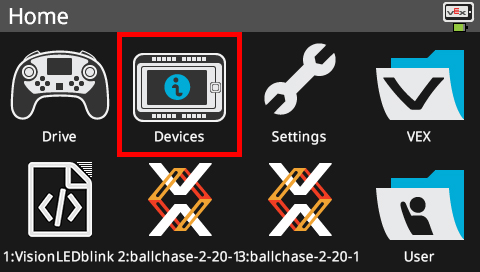

Pradiniame meniu rodomas „Brain“ ekranas su paryškinta parinktimi „Įrenginiai“.

Bakstelėkite įrenginio piktogramą.

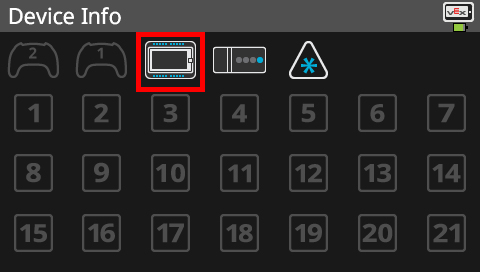

„Brain“ ekranas rodomas įrenginio informacijos meniu, kuriame pateikiamas visų „Brain“ išmaniųjų prievadų ir prijungtų įrenginių sąrašas. Įrenginio informacijos meniu esanti smegenų piktograma yra paryškinta, kad būtų nurodyta, jog elementus galima pasirinkti norint atidaryti jų informacijos meniu.

Taip atidaromas puslapis apie įrenginio informaciją. Visi elementai, prijungti prie išmaniųjų smegenų prievadų, bus rodomi 1–21 prievaduose. 3 laidų įrenginiai bus rodomi po trikampio piktograma.

Norėdami atidaryti įrenginio informaciją apie elementą, bakstelėkite piktogramą. Šiame pavyzdyje bakstelėkite smegenų piktogramą.

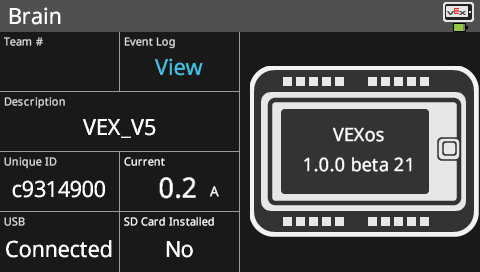

Smegenų ekranas rodomas smegenų informacijos meniu, kuriame pateikiama informacija apie smegenis. Informacijos kategorijos yra komandos numeris, įvykių žurnalas, aprašymas, unikalus ID, srovė, USB, įdiegta SD kortelė ir VEXos.

Tai parodys smegenų reikšmes, įskaitant pavadinimą, VEXos versiją ir kitą informaciją.

Kitos informacijos peržiūra naudojant įrenginių ekraną

Įrenginių ekranas taip pat gali būti naudojamas norint peržiūrėti vertes ir duomenis iš kitų įrenginių, prijungtų prie V5 Brain, pvz., variklių ir jutiklių. Peržiūrėkite šiuos straipsnius, kad sužinotumėte daugiau apie įrenginių ekrano naudojimą įvairiais pajėgumais:
