VEX Robotics Competition (V5RC) Virtual Skills Playground yra virtualus V5RC High Stakes (2024–2025) varžybų žaidimo vaizdas. „Virtual Skills High Stakes“ žaidimų aikštelės langas yra erdvė, skirta virtualiai Hero Bot „Axel“ versijai žaisti V5RC aukštų statymų virtualius įgūdžius.

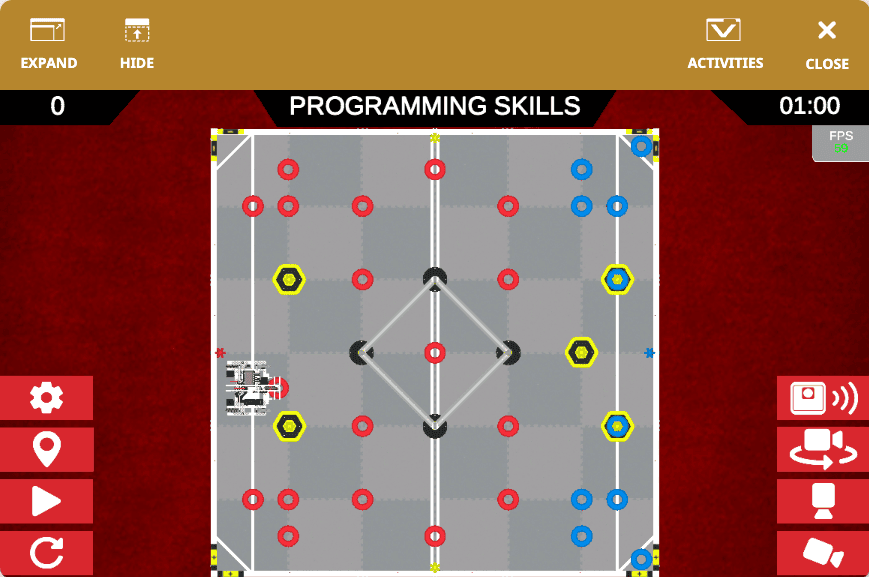

V5RC HS PG langas start.png

Kontrolinis sąrašas prieš rungtynes

V5RC HS PG langas PreMatch.png

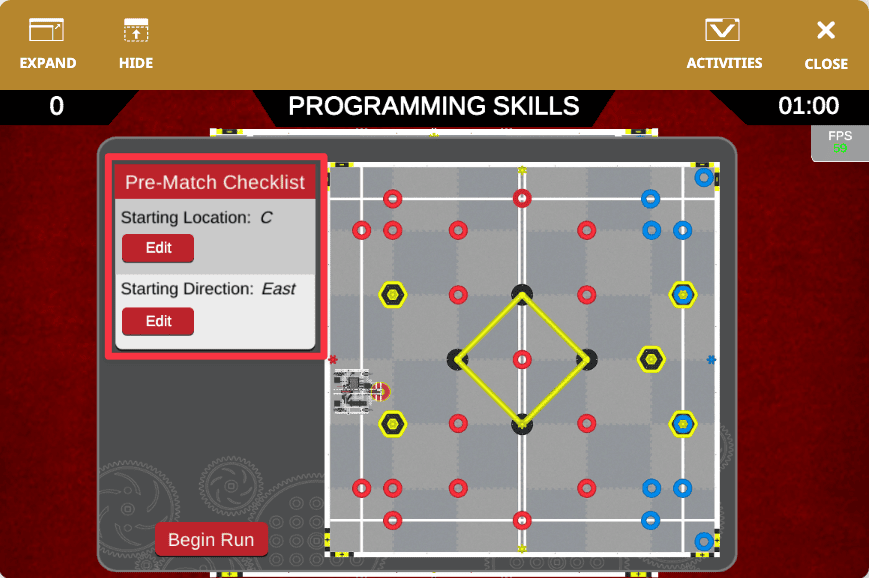

Kai atidarysite V5RC virtualių įgūdžių žaidimų aikštelės langą, atsidarys prieš rungtynes kontrolinis sąrašas. Numatytoji pradinė „Axel“ padėtis yraCvietoje, nukreipta įrytus.

Starto vietą ir kryptį galima redaguoti prieš rungtynių kontrolinį sąrašą, kiekvienai parinkčiai pasirenkant mygtukąRedaguoti.

V5RC HS PG Lango pradžios vieta.png

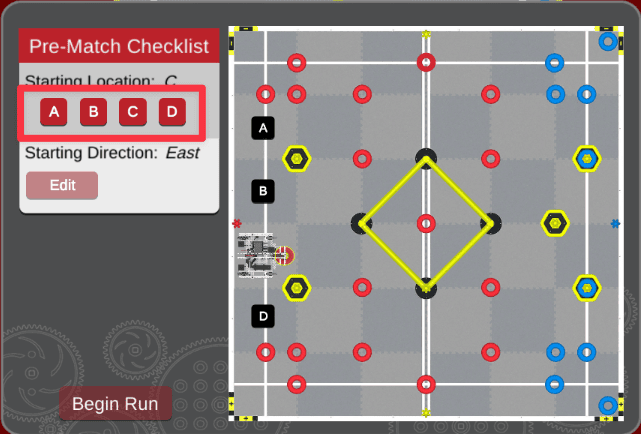

Norėdami pasirinkti pradžios vietą, pasirinkite A, B, Carba D. Pakeitus vietą pamatysite, kaip pasikeis roboto padėtis Lauko išdėstyme.

V5RC HS PG Lango pradžios kryptis.png

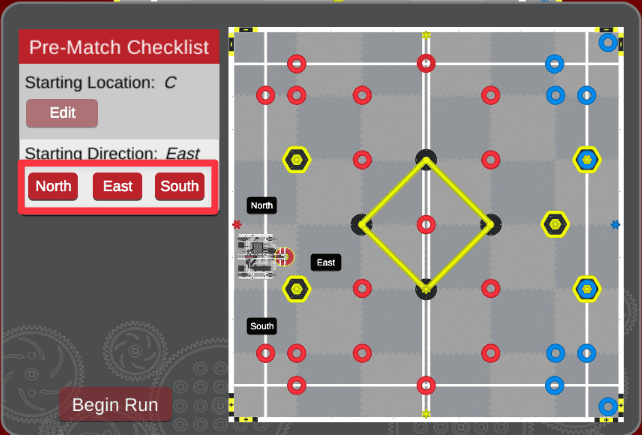

Norėdami pasirinkti pradžios kryptį, pasirinkiteŠiaurė,RytaiarbaPietūs. Pakeitus kryptį pamatysite, kaip pasikeis roboto padėtis Lauko makete.

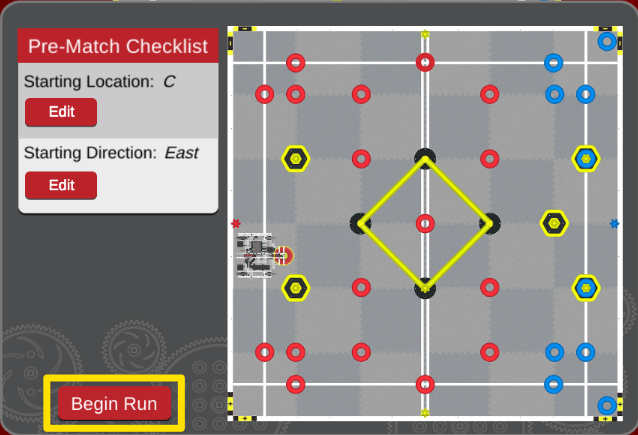

V5RC HS PG langas Begin Run.png

PasirinkiteBegin Run kad nustatytumėte pasirinkimus ir pradėtumėte bėgimą.

V5RC HS PG Lango pradžios vieta button.png

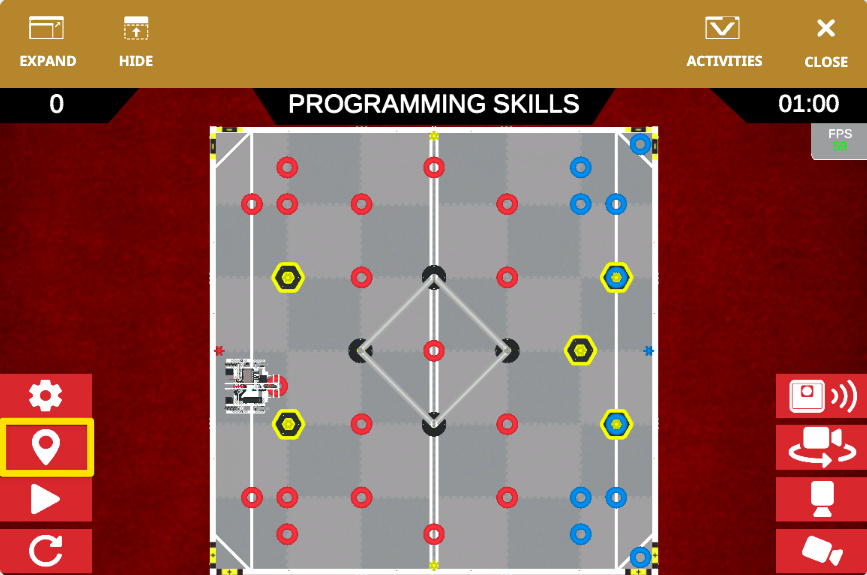

Pradinę padėtį galite bet kada redaguoti pasirinkę mygtukąPradinė padėtis.

Kaip pradėti, sustabdyti ir iš naujo nustatyti projektą

V5RC HS PG lango pradžios mygtukas.png

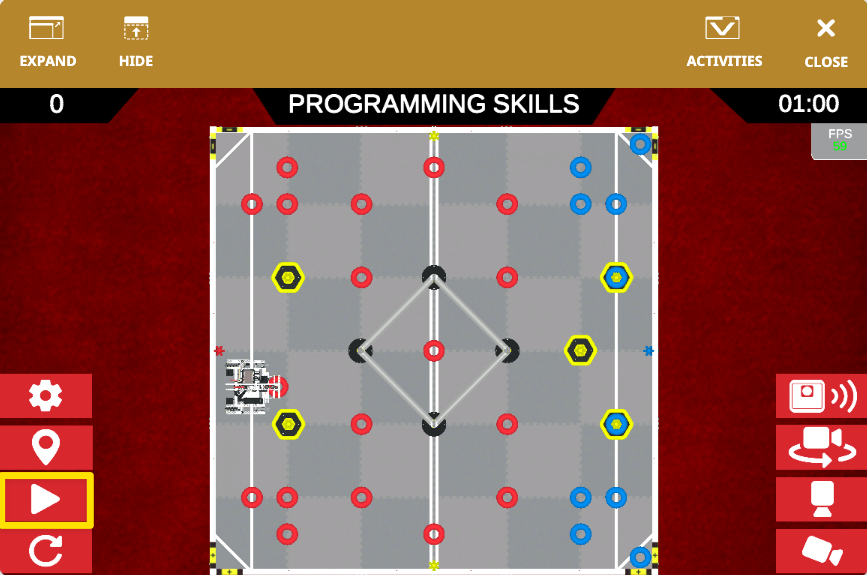

Norėdami pradėti projektą, pasirinkite mygtuką Pradėti .

Šis mygtukas pasikeis į Stopmygtuką, kai projektas aktyviai vykdomas.

V5RC HS PG lango sustabdymo mygtukas.png

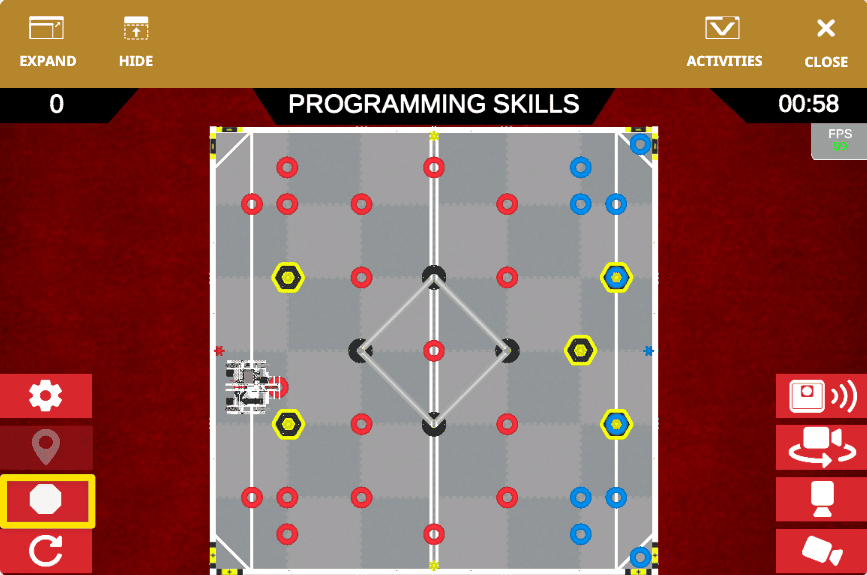

Pasirinkus mygtuką Stop projektas ir laikmatis bus nedelsiant sustabdyti.

Šiuo metu pasirodys balų langas. Daugiau informacijos apie balų langą rasite toliau.

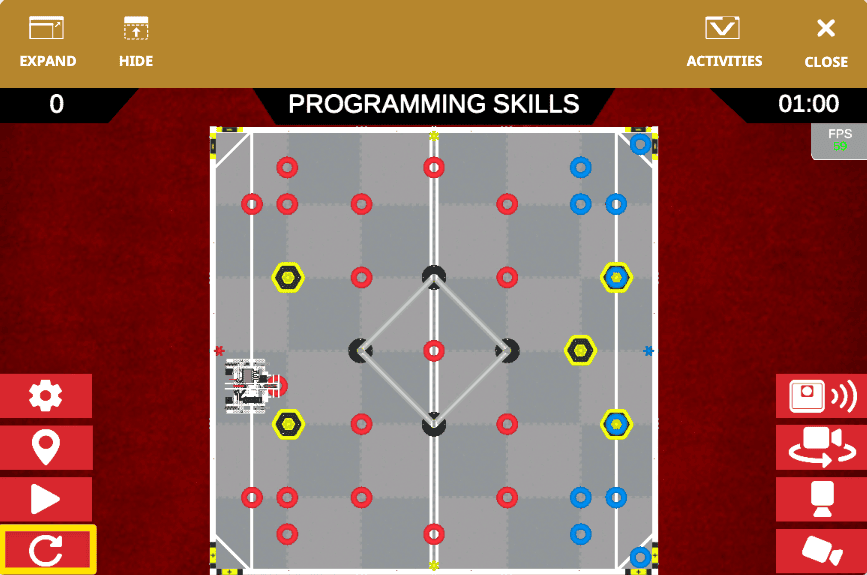

V5RC PG lango atstatymo mygtukas.png

Pasirinkite mygtuką Reset , kad iš naujo nustatytumėte laikmatį, taško reikšmę ir lauką.

Kaip peržiūrėti savo rezultatą ir laikmatį

V5RC HS PG langas Score.png

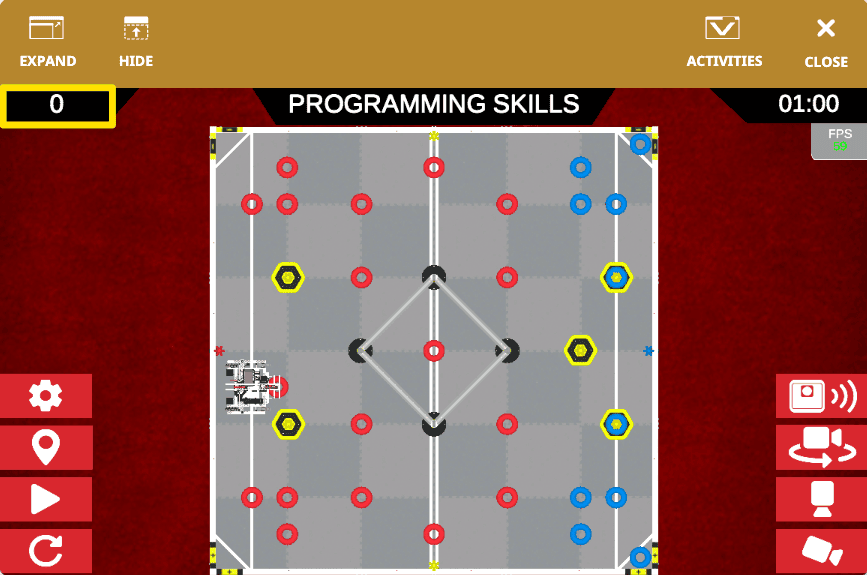

Jūsų rezultatas matomas virš lauko kairėje pusėje. Tai bus atnaujinta realiuoju laiku po projekto pradžios.

V5RC HS PG Window Timer.png

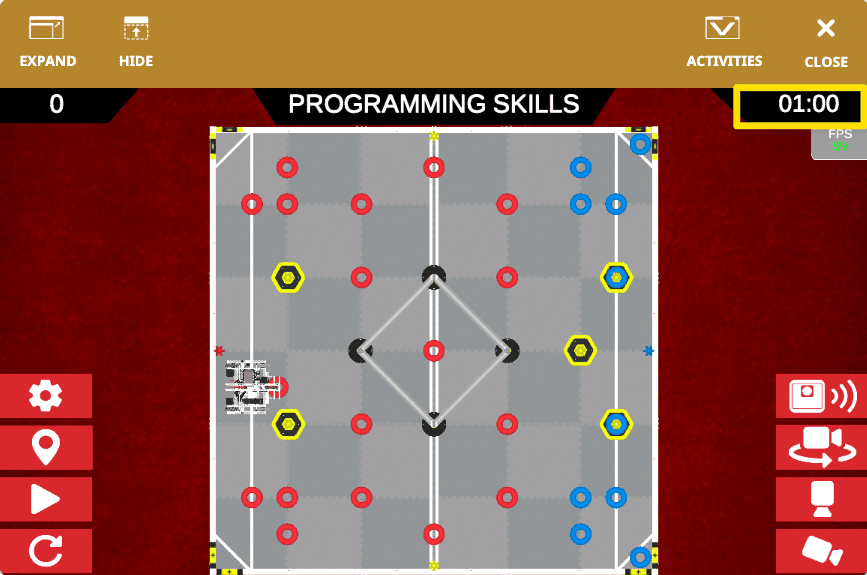

Laikmatis yra virš lauko dešinėje pusėje.

Laikmatis pradeda veikti, kai projektas pradedamas vykdyti, ir skaičiuoja atgal nuo 1:00. Laikmatis skaičiuos atgal, kol bus pasirinktas Stop , projekte bus naudojamas Stop projekto blokas arba laikmatis pasieks 0 sekundžių.

AI Vision Sensor momentinio vaizdo lango peržiūra

V5RC HS PG langas AI Vision button.png

Virtualus Hero Bot, Axel, turi AI Vision Sensor. Norėdami peržiūrėti momentinės nuotraukos langą ir duomenis, kuriuos praneša AI Vision Sensor, pasirinkite mygtuką AI Vision Sensor.

Dar kartą pasirinkite mygtukąAI Vision Sensor , kad paslėptumėte momentinės nuotraukos langą.

V5RC HS PG langas AI Vision momentinis vaizdas window.png

Momentinės nuotraukos langas atsidarys viršutiniame dešiniajame žaidimų aikštelės kampe. Duomenys iš AI Vision jutiklio geriausiai matomi pakėlus Axel ranką, kaip parodyta čia.

Norėdami sužinoti daugiau apie AI Vision Sensor naudojimą V5RC High Stakes Virtual Skills, žr. šį straipsnį.

Kaip bandyti dar kartą ir uždaryti balų langą

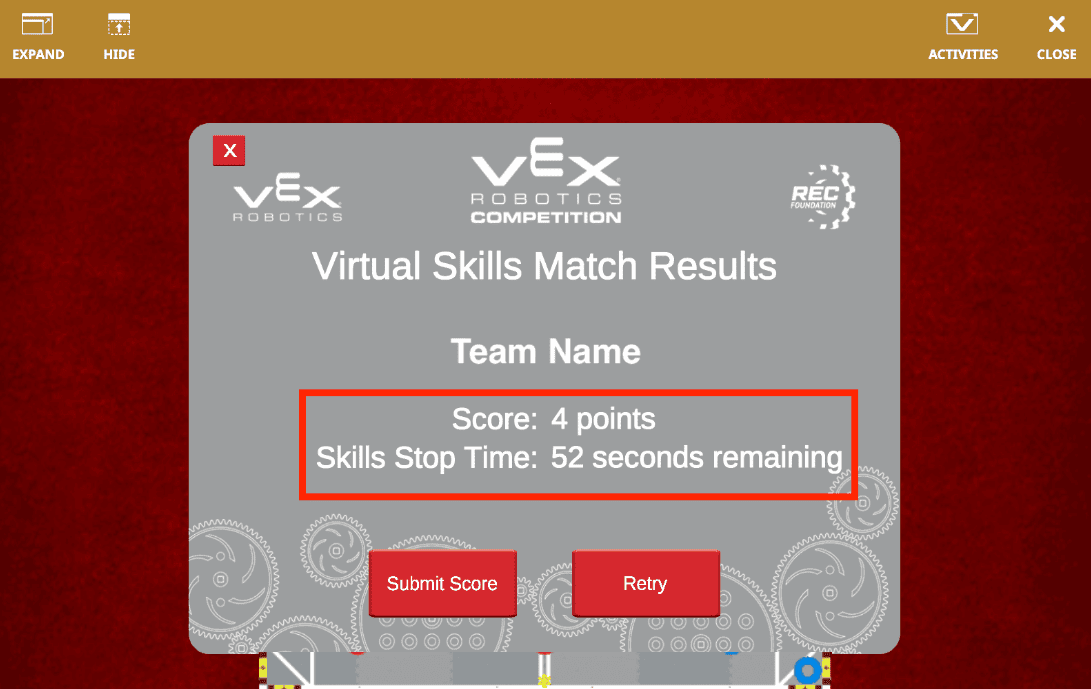

V5RC HS PG Window Skills Match.png

Rezultatų langas pasirodo, kai laikmatis pasiekia 0 arba jei projektas sustabdomas.

Rezultatų lange rodomas jūsų komandos pavadinimas, skaičius, bendras rezultatas ir įgūdžių sustabdymo laikas.

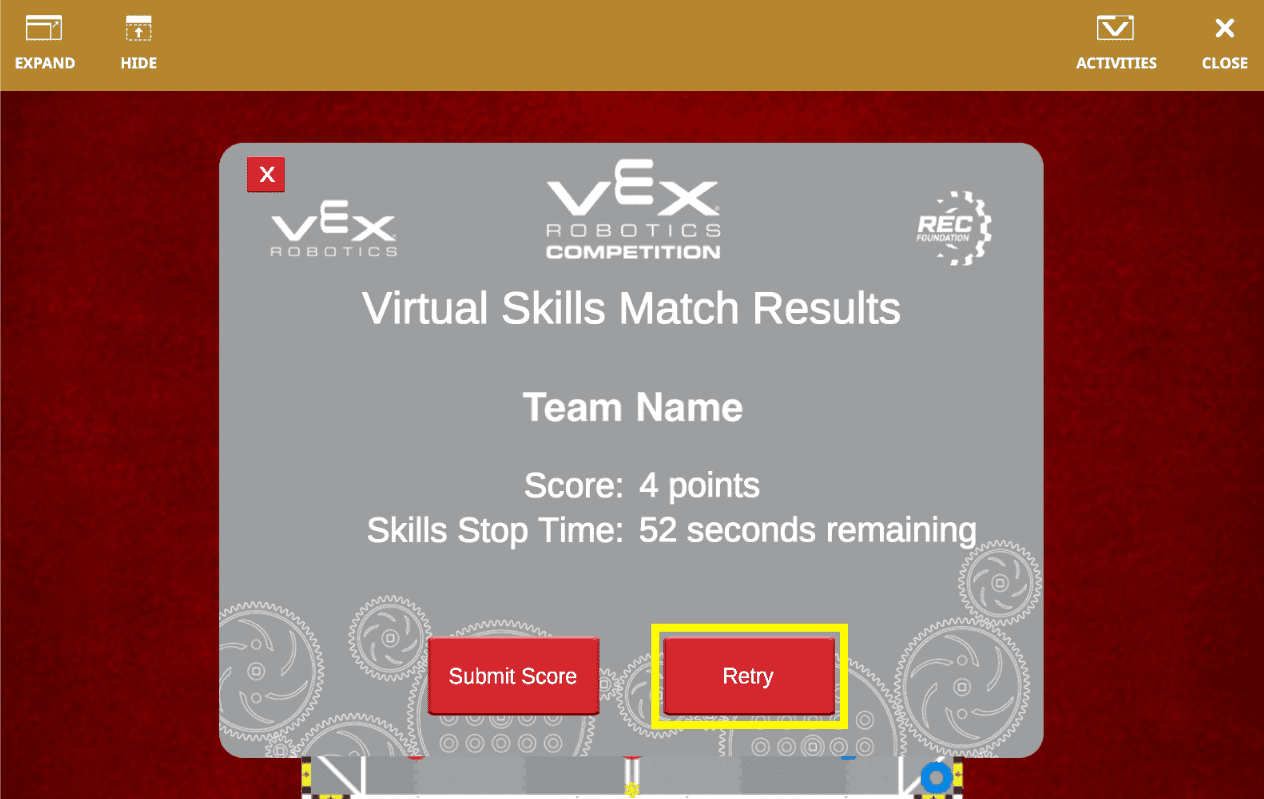

V5RC HS PG langas Bandyti iš naujo button.png

Norėdami grįžti į lauką ir iš naujo nustatyti laikmatį bei rezultatą, pasirinkite mygtuką Bandyti iš naujo.

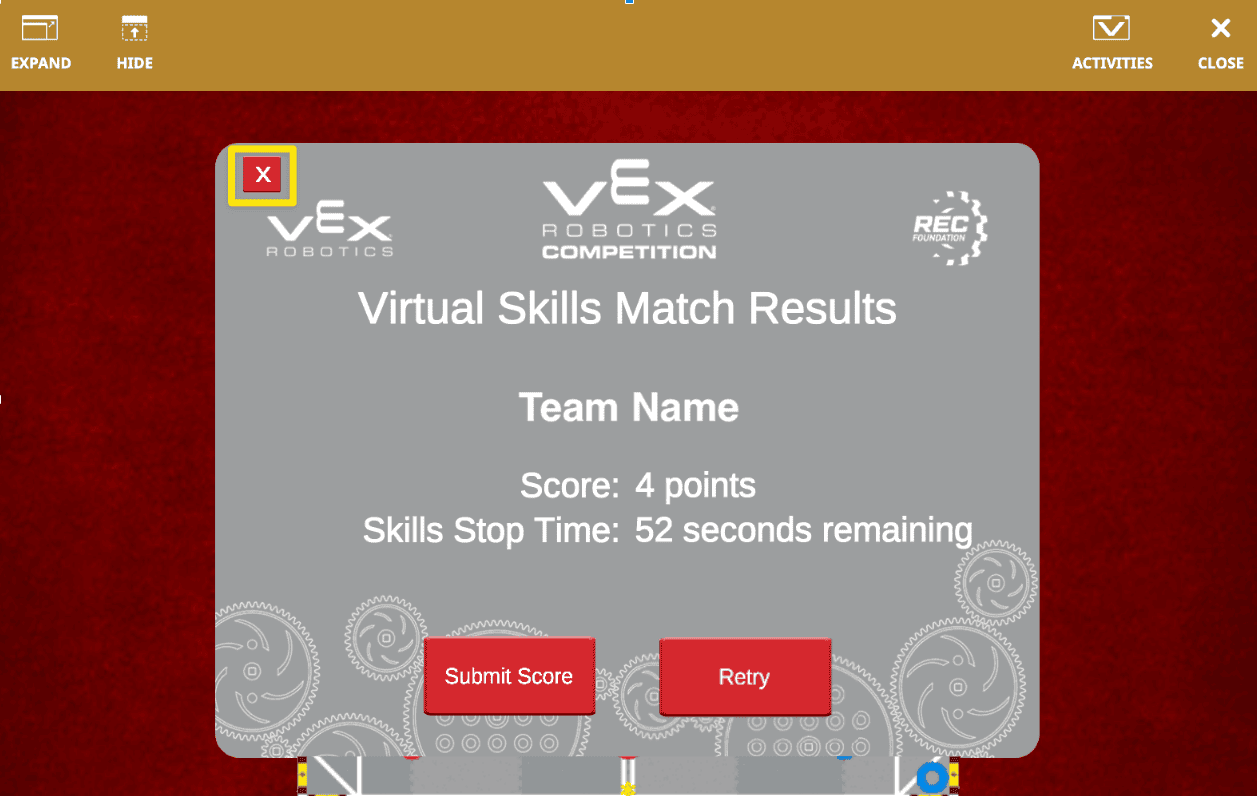

V5RC HS PG langas uždaryti rungtynes results.png

Viršutiniame kairiajame kampe pasirinkite X , kad uždarytumėte balų langą ir grįžtumėte į lauką.

Taip nebus iš naujo nustatytas laukas, laikmatis ar rezultatas. Jis grįš į lauką lygiai taip, kaip buvo tuo metu, kai buvo sustabdytas projektas.

Kaip išplėsti ir sumažinti žaidimų aikštelės langą

V5RC HS PG Lango išplėtimas 2.png

Pagal numatytuosius nustatymus langas prasideda mažesniu dydžiu. Jei norite išplėsti langą, viršutiniame kairiajame kampe pasirinkite mygtuką Išskleisti.

V5RC HS PG lango susitraukimas 2.png

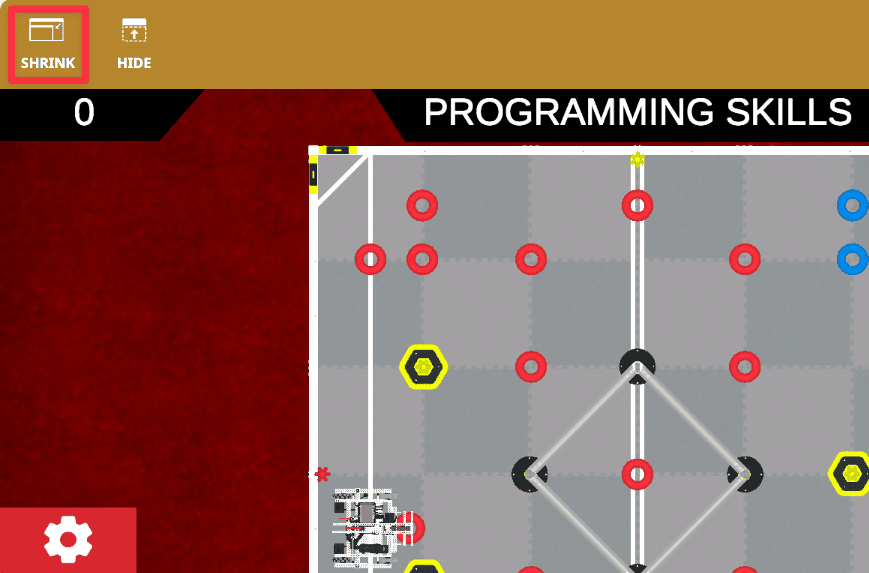

Viršutiniame kairiajame kampe pasirinkite Sutrauktikad grąžintumėte numatytąjį lango dydį.

Kaip paslėpti ir parodyti žaidimų aikštelės langą

V5RC HS PG langas Slėpti 2.png

Pasirinkite mygtuką Slėpti , kad sutrauktumėte V5RC virtualių įgūdžių langą. Taip ir toliau bus matoma lango viršuje esanti įrankių juosta.

rodyti mygtuką.png

Norėdami dar kartą peržiūrėti visą langą, pasirinkite mygtuką Rodyti.

Kaip pasirinkti skirtingus fotoaparato vaizdus

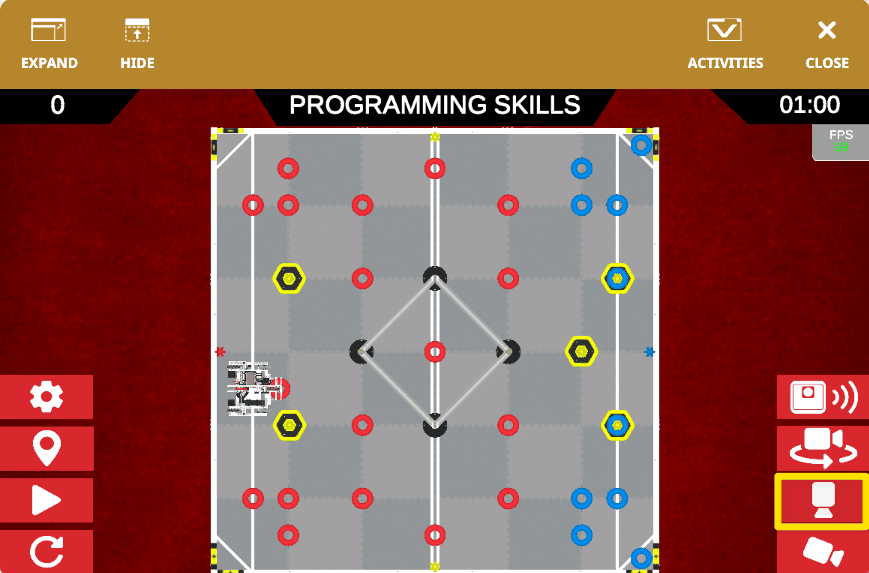

Pasirinkite mygtuką Top Camera , kad pamatytumėte viso lauko vaizdą. Tai yra numatytasis rodinys, kai atidarote V5RC High Stakes žaidimų aikštelės langą.

V5RC HS PG langų kamera chase.png

Pasirinkite Chase Camera mygtuką, kad pamatytumėte vaizdą už roboto.

V5RC HS PG Langų kamera orbit.png

Pasirinkite Orbit Camera mygtuką, kad pamatytumėte „Axel“ ir viso lauko apžvalgą.

Kaip peržiūrėti nustatymus

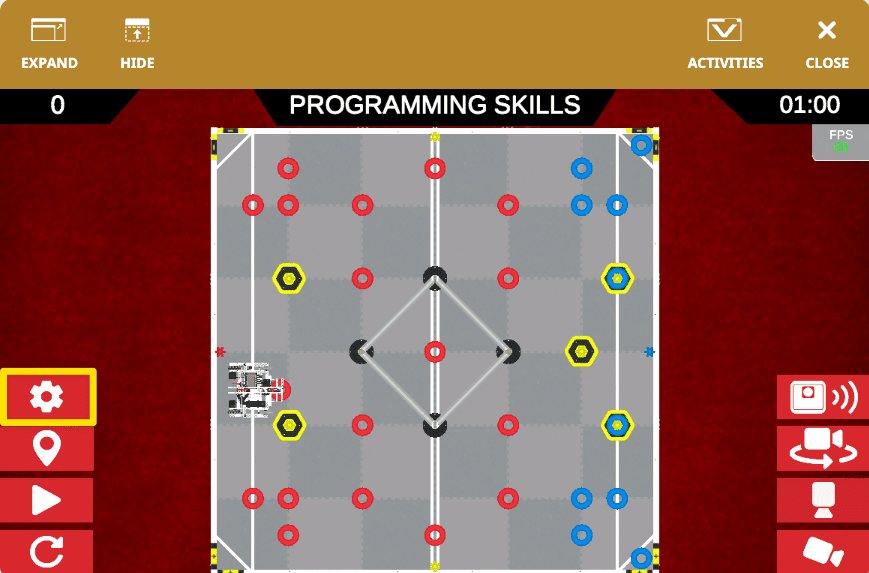

V5RC HS PG lango nustatymai.png

Pasirinkite krumpliaračio piktogramą, kad atidarytumėte nustatymų langą.

V5RC HS PG lango nustatymai open.png

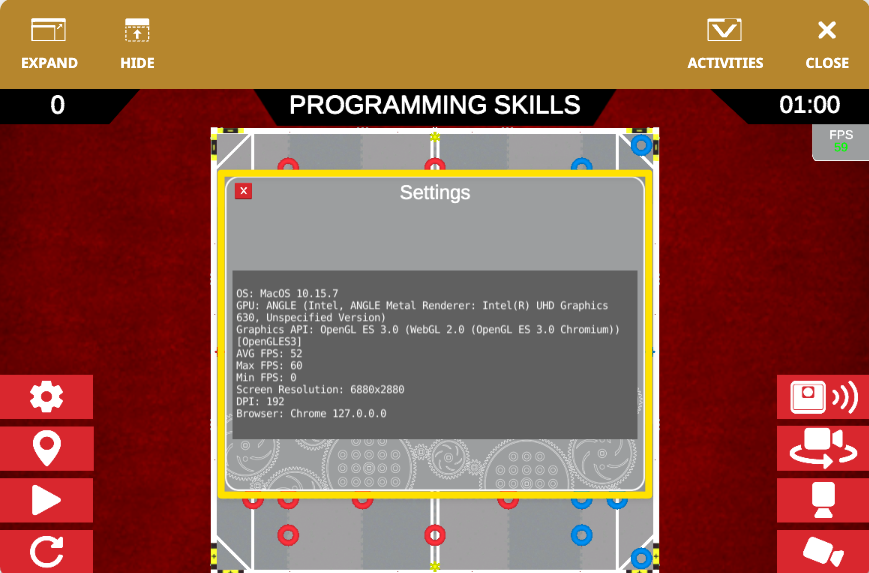

Duomenys apie jūsų įrenginį bus rodomi nustatymų lange. Tai gali būti naudojama norint išspręsti bet kokias našumo problemas.
