„VEXcode VR“ žaidime esančios VIQC šaudymo aikštelės laukas yra tokio pat dydžio ir išdėstymo, kaip ir 2022–2023 m. „VIQC Slapshot Competition“ žaidimo įgūdžių rungtynių laukas. Ši informacija gali būti naudinga kuriant projektus VIQC Slapshot programoje, skirtoje VEXcode VR.

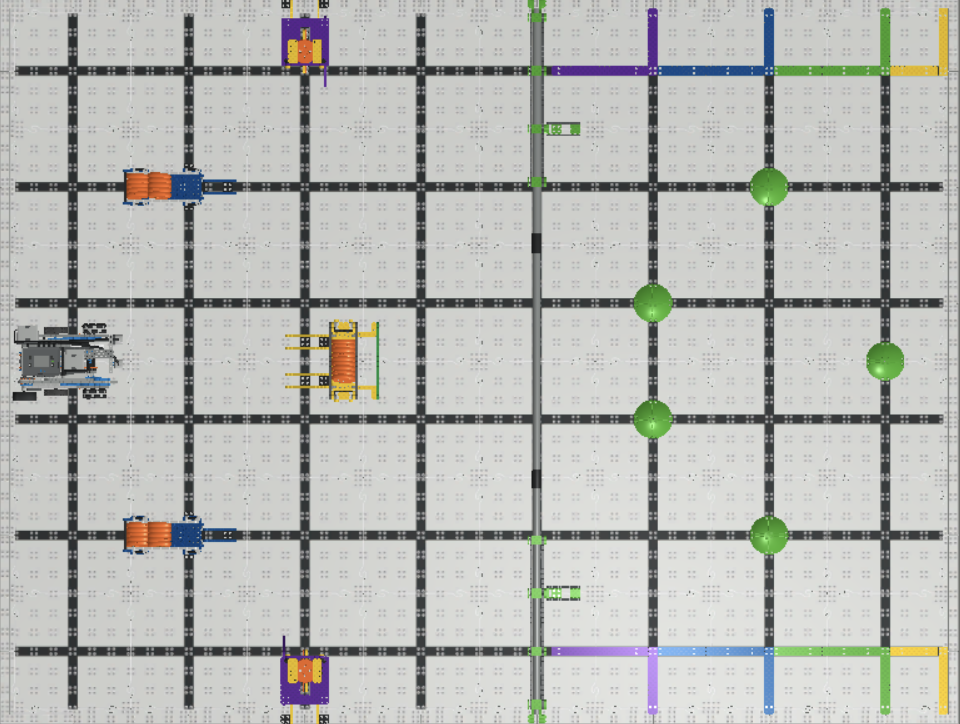

VIQRC „Slapshot“ lauko schema, rodanti pradines pozicijas, įvarčius ir rungtynių elementus

Lauko matmenys

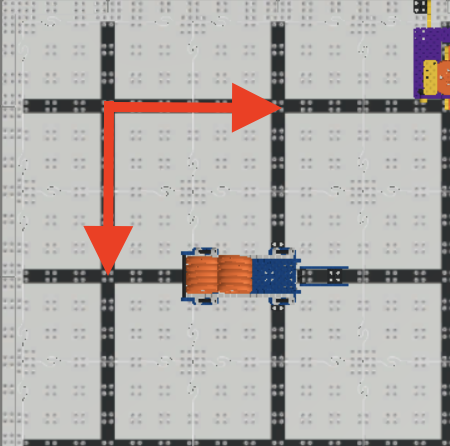

VIQRC „Slapshot“ lauko diagrama, kurioje pažymėtos pradinės pozicijos, tikslai ir rungtynių elementai

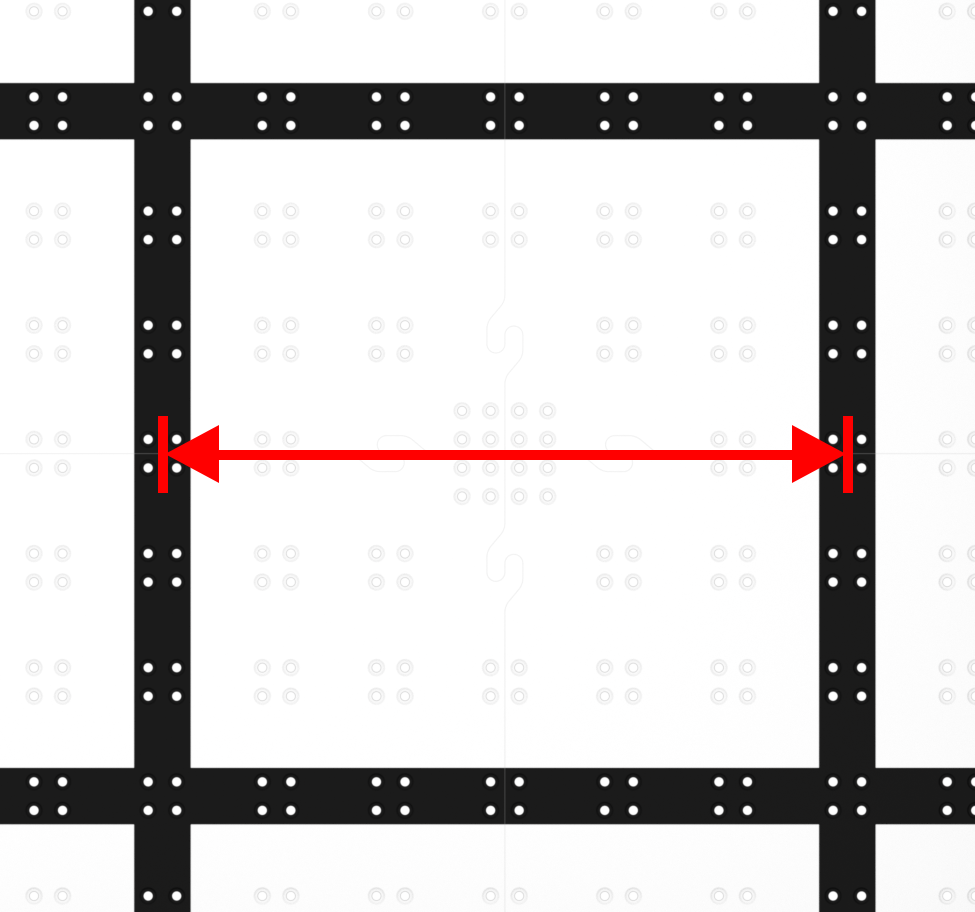

Kiekvienas pilnas juodas kvadratas lauke yra 300 mm x 300 mm (apie 12 colių x 12 colių).

Pažymėtas VIQRC „Slapshot“ laukas, kuriame rodomos robotų starto pozicijos, tikslai, kliūtys ir žaidimo elementai

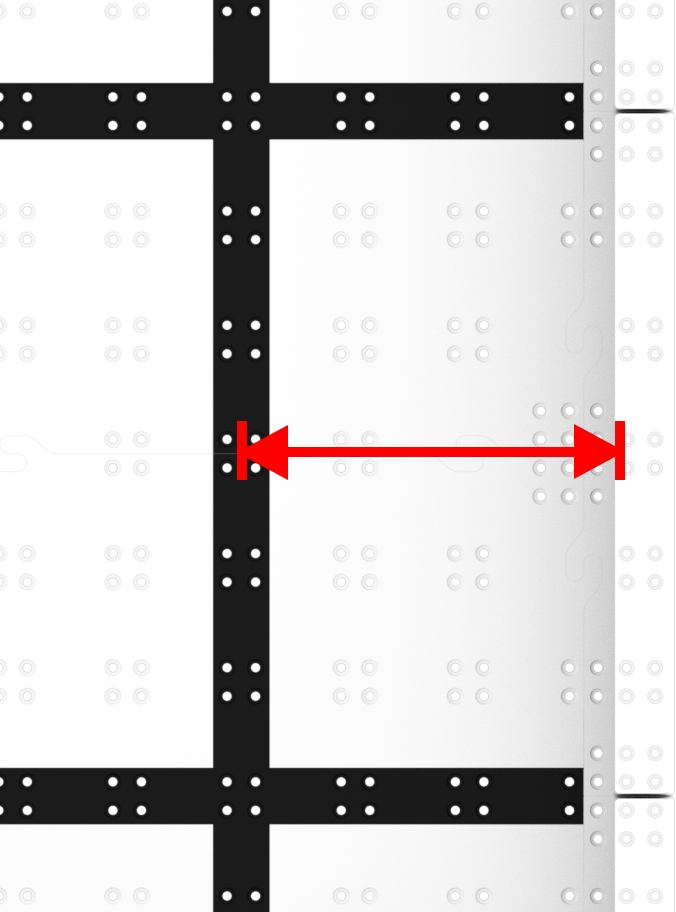

Kiekvienas juodas kvadratas lauke yra 150 mm x 300 mm (apie 6 colius x 12 colių).

VIQRC „Slapshot“ lauko schema, rodanti pradines pozicijas, tikslus ir žaidimo elementus

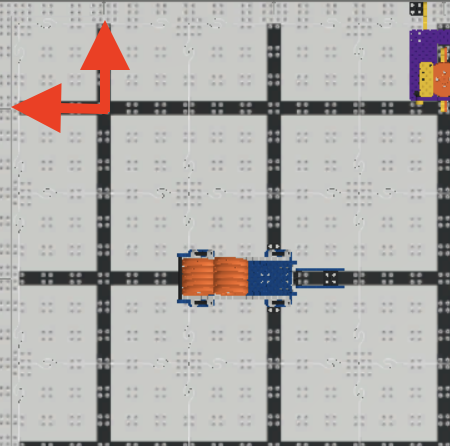

Kiekvienas lauko kampas yra 150 mm x 150 mm (apie 6 colius x 6 colius).

Pažymėta VIQRC „Slapshot“ lauko diagrama, rodanti pradines pozicijas, tikslus, kliūtis ir rungtynių elementus.

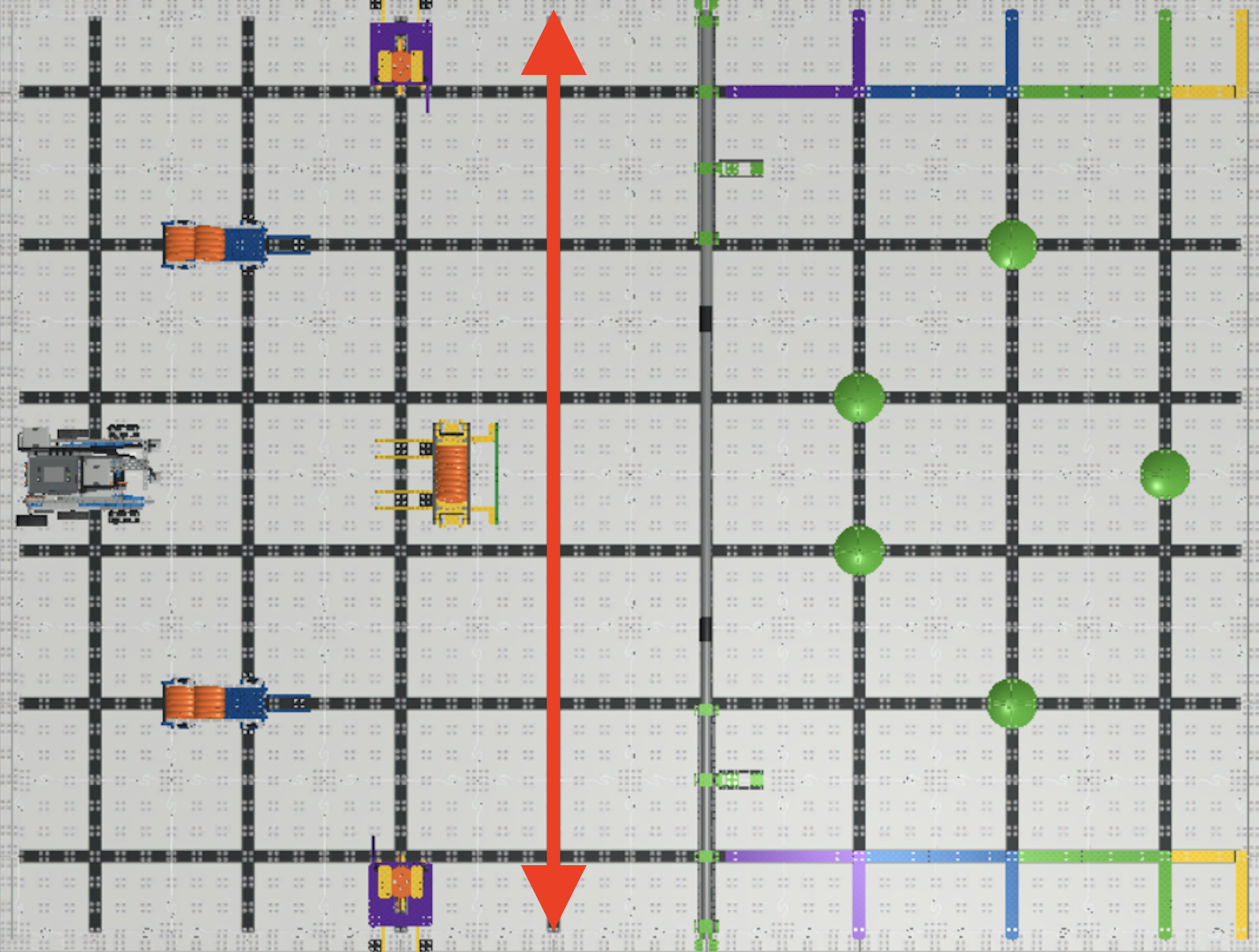

Laukas yra 5 pilni juodi kvadratai ir du puskvadračiai ilgio.

Iš viso lauko ilgis yra 1,8 m (apie 6 pėdos).

Pažymėta VIQRC „Slapshot“ lauko diagrama, rodanti pradines pozicijas, tikslus ir žaidimo elementus

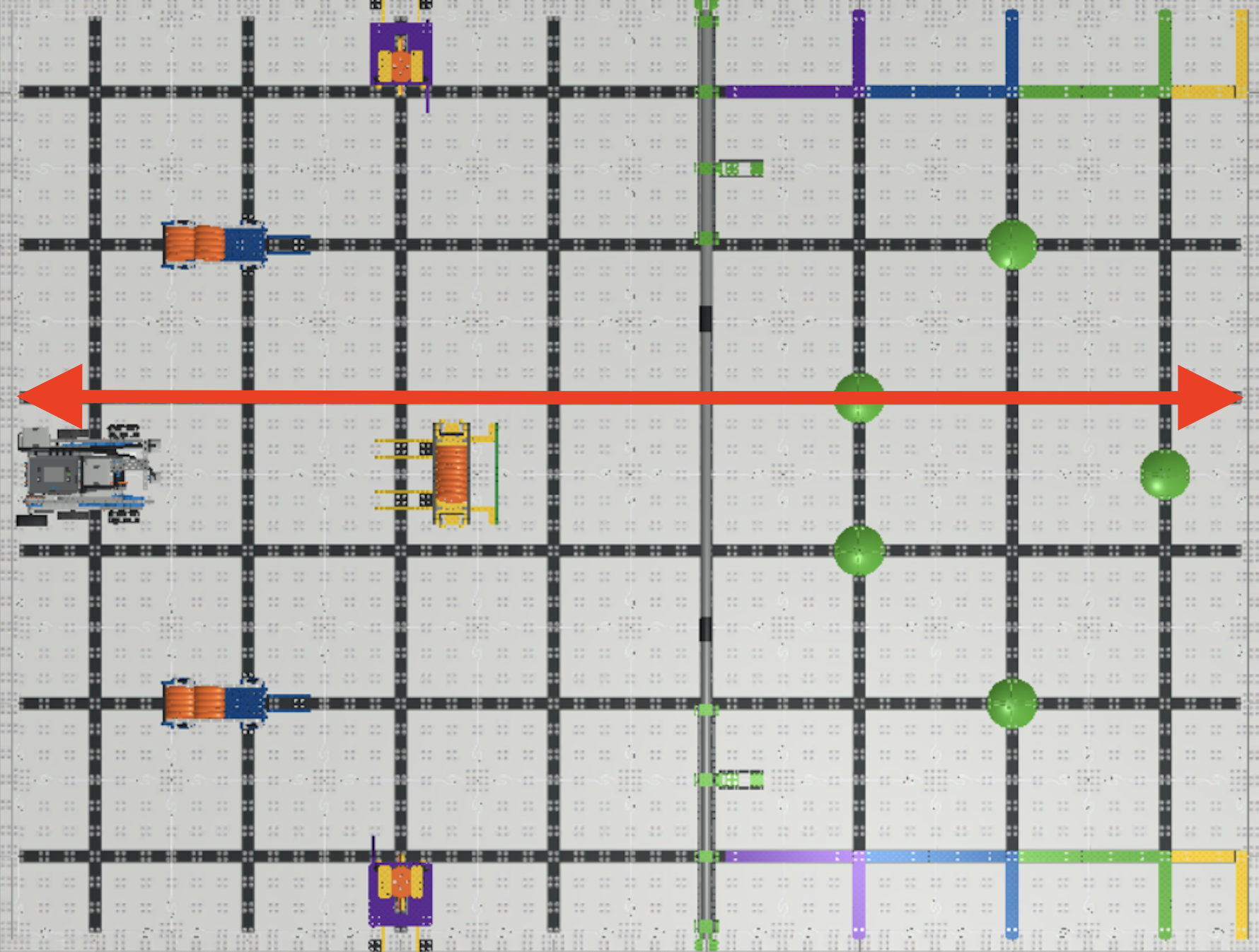

Laukas yra 7 pilni juodi kvadratai ir du puskvadračiai pločio.

Iš viso lauko plotis yra 2,4 m (apie 8 pėdos).

Matavimo pastabos

Pažymėtas VIQRC „Slapshot“ laukas, kuriame rodomos pradinės pozicijos, tikslai, kliūtys ir žaidimo elementai

Kiekvienas pilnas kvadrato matavimas prasideda ir baigiasi juodos linijos ant plytelės centre.

Pažymėta „Slapshot“ lauko diagrama, rodanti roboto pradines pozicijas, tikslus, kliūtis ir rungtynių objektus

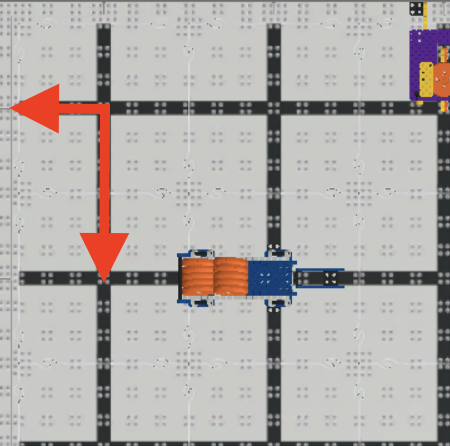

Kiekvienas dalinis kvadratinis matavimas prasideda juodos linijos centre ir baigiasi vidiniu sienos kraštu.

Pažymėta „Slapshot“ lauko diagrama, rodanti robotų pradines pozicijas, tikslus ir rungtynių elementus

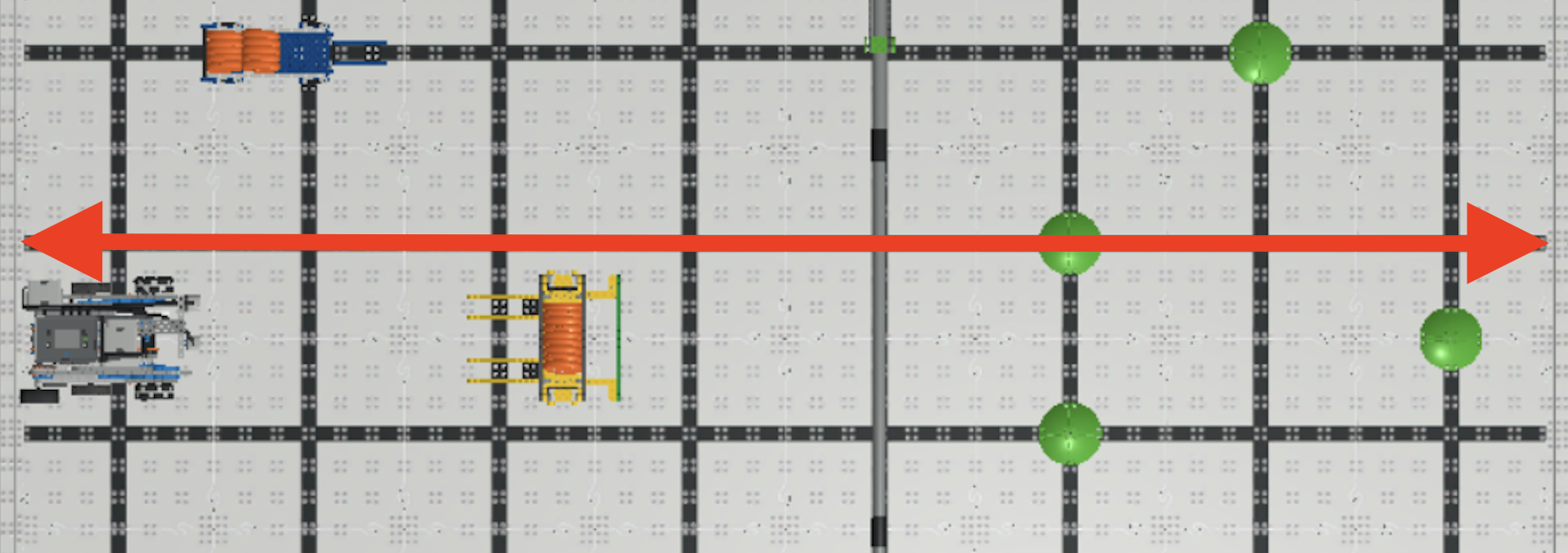

Bendri lauko matavimai prasideda ir baigiasi ties vidiniu sienų kraštu.
