V5 휴대용 경기장에 필드 제어 시스템 장착

이 문서에서는 V5 휴대용 경쟁 필드에 필드 제어 시스템을 장착하는 방법을 안내합니다.

V5 경쟁 로봇을 만드는 1단계. 효과적인 로봇 구성을 위한 구성 요소의 자세한 레이아웃과 조립 지침을 보여줍니다.

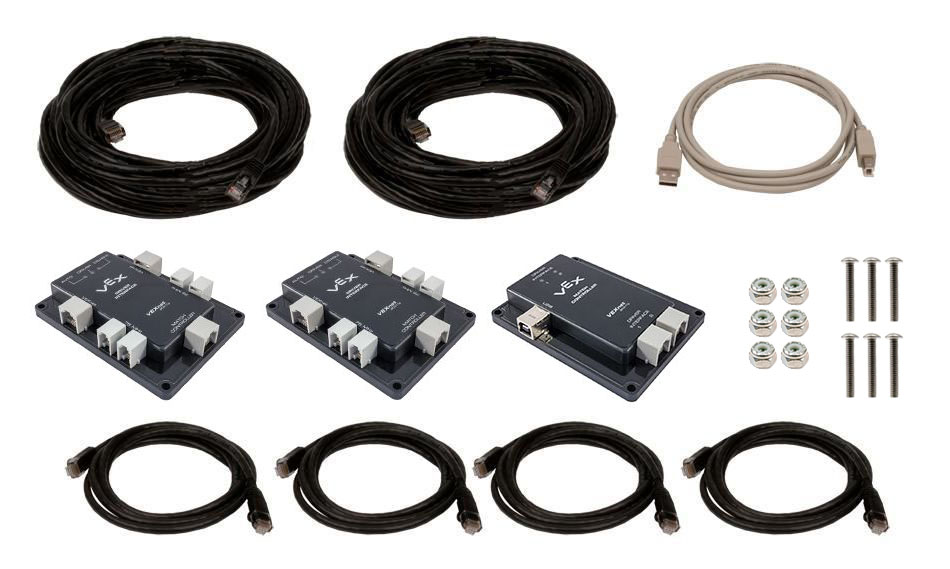

1. 하드웨어 수집

  • 드라이버 인터페이스 - 수량 2
  • 매치 컨트롤러 - 수량 1
  • Nylock 너트 - 수량 6
  • 8-32 길이 0.5" & 2.0" 사이의 나사 - 수량 6
  •

V5 부문 경쟁 로봇의 조립 과정을 보여주는 다이어그램으로, 주요 구성 요소와 연결 부분을 강조 표시했습니다.

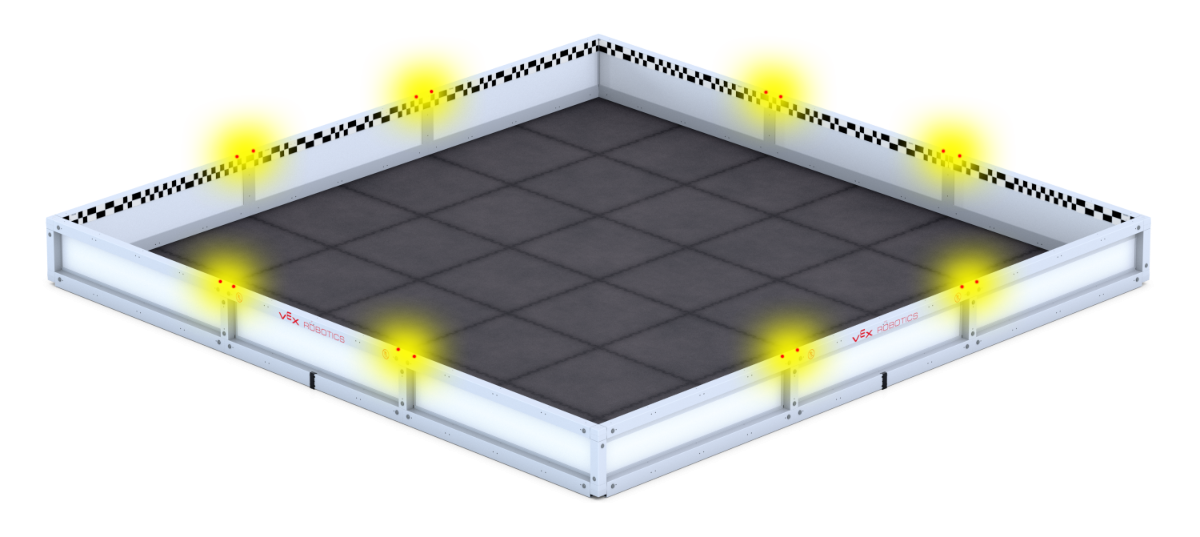

2. 드라이버 인터페이스를 연결할 위치 결정

  • 빨간색 & 파란색 드라이버 스테이션을 결정합니다.
  • 드라이버 인터페이스는 드라이버 스테이션 근처에 장착되어야 합니다.
  • 드라이버 인터페이스는 현장의 모든 T 커넥터 섹션에 연결할 수 있습니다.

참고: 다음 단계(#3-5)에 따라 3개의 제어 시스템을 현장에 연결할 수 있습니다.

V5 카테고리 설명의 일부로, 경쟁 로봇의 조립 과정을 설명하는 다이어그램으로, 주요 구성 요소와 그 배열을 강조하고 있습니다.V5에서 경쟁 로봇을 제작하는 단계를 보여주는 흐름도로, 설계 및 구축 단계에 관련된 주요 구성 요소와 프로세스를 강조하고 있습니다.

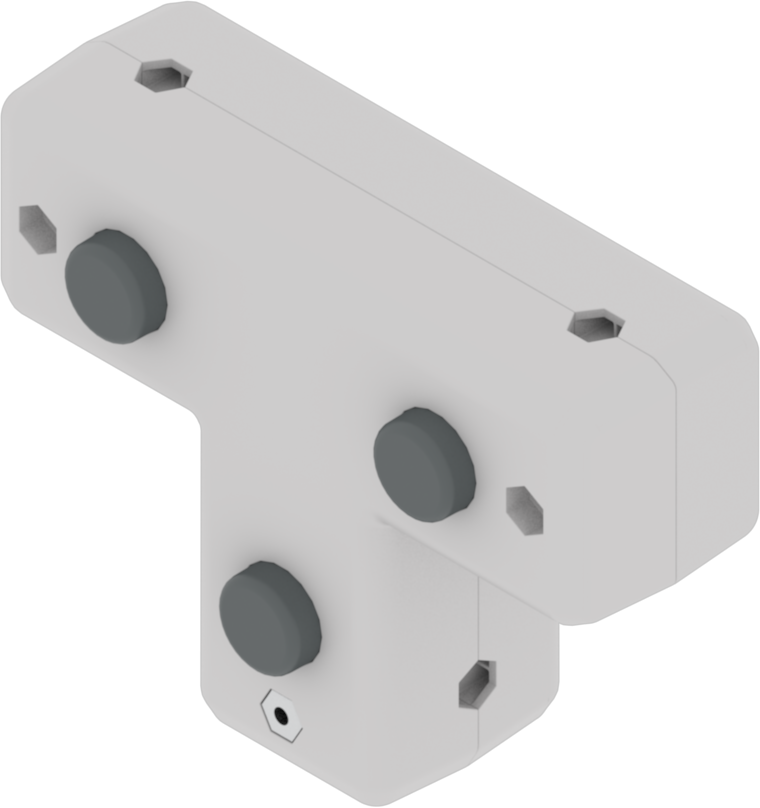

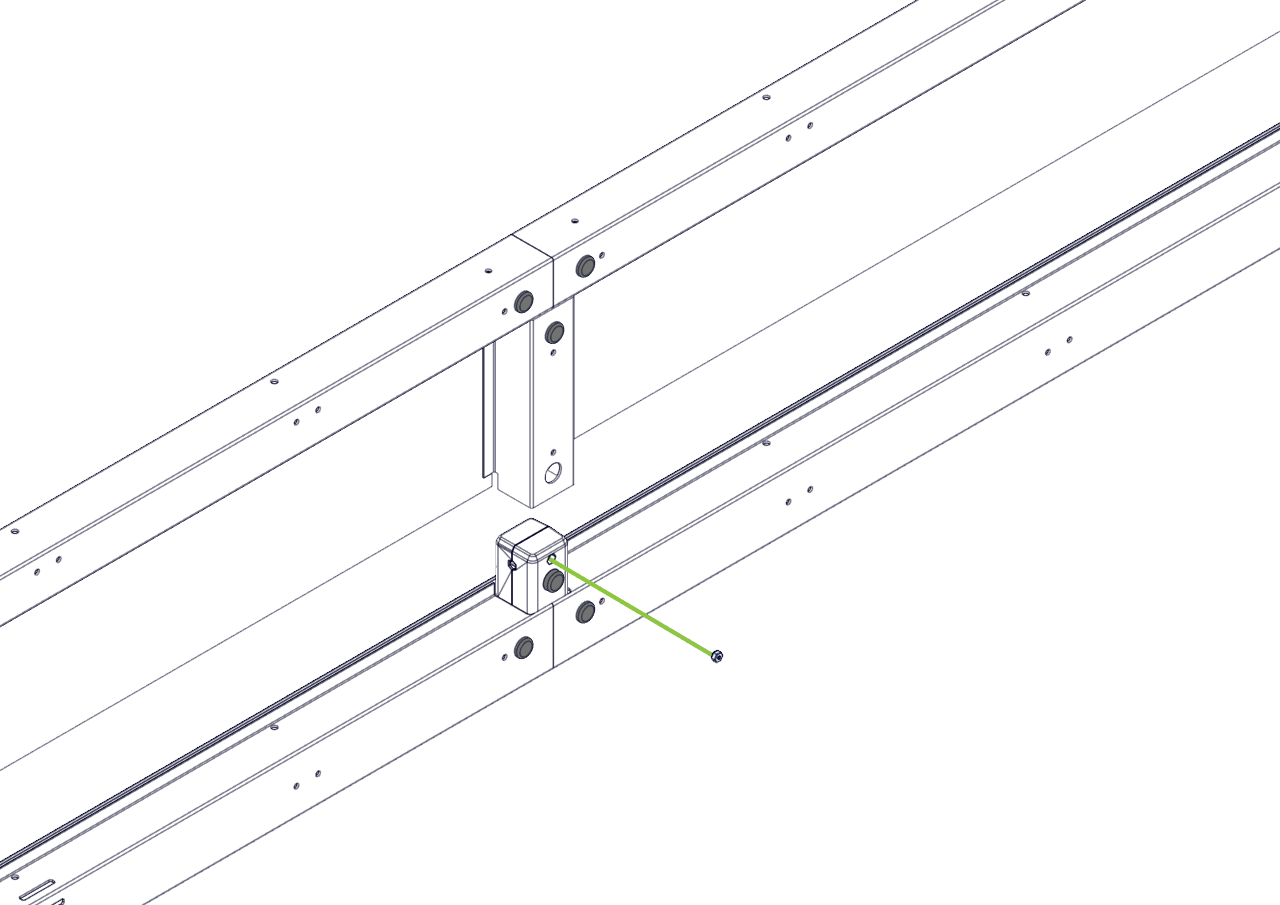

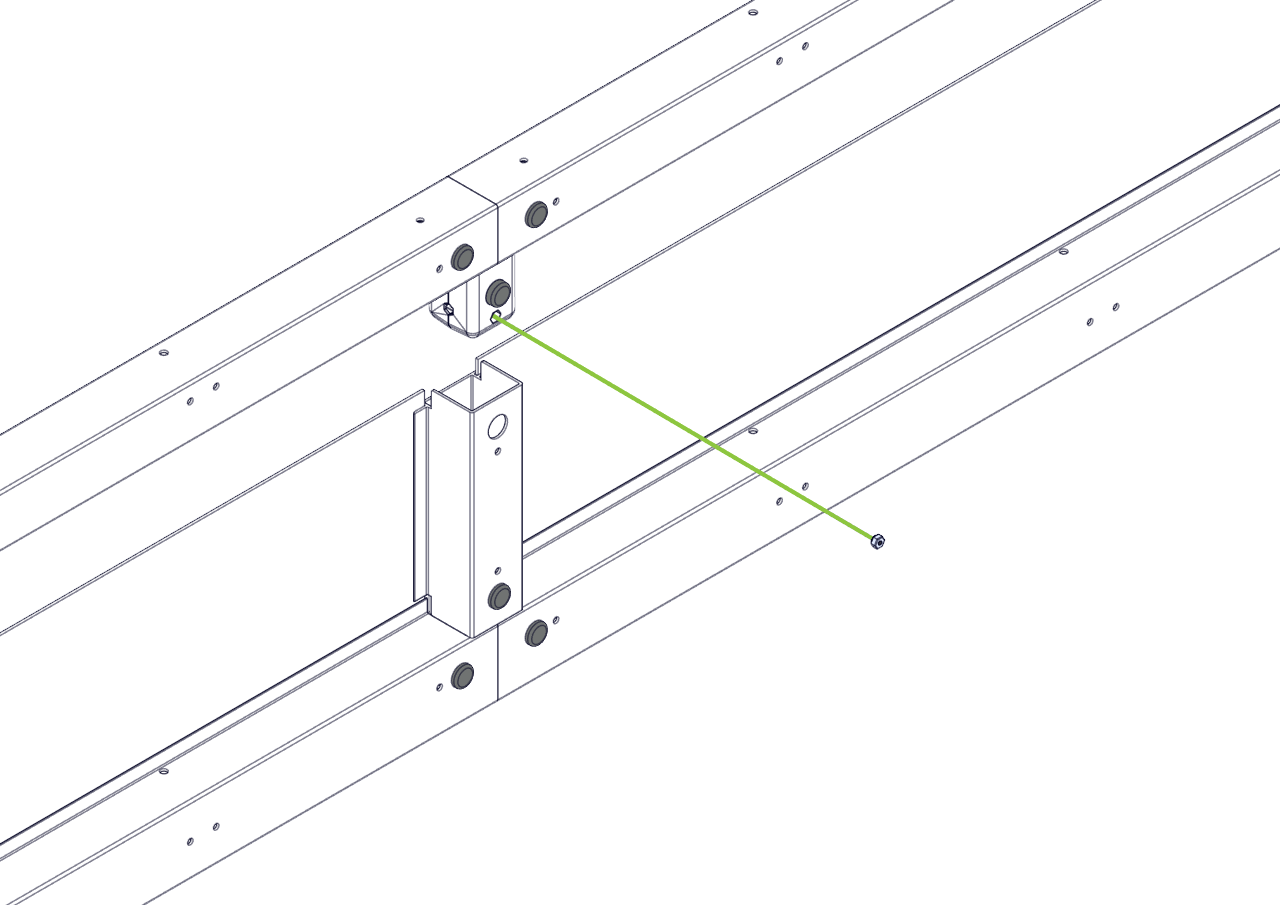

3. 상단 및 하단 T 커넥터 모두에서 짧은 돌출부를 분리합니다.

  • 나일론 너트를 T 커넥터의 너트 포켓에 넣습니다.
  • 그런 다음 돌출부를 커넥터에 다시 끼웁니다.

VEX 로봇 시스템의 구성 요소를 연결하는 경쟁 로봇에 사용되는 너트가 달린 V5 T 커넥터입니다.

참고:나이록 너트가 올바른 방향으로 삽입되었는지 확인하십시오.

V5 경쟁 로봇의 설계 과정을 보여주는 4.1단계의 스크린샷으로, V5 카테고리 설명의 맥락에서 주요 구성 요소와 조립 지침을 보여줍니다.V5 카테고리의 경쟁 로봇을 설계하는 단계를 보여주는 흐름도로, 로봇 개발 워크플로에 포함된 주요 프로세스와 의사 결정을 강조하고 있습니다.

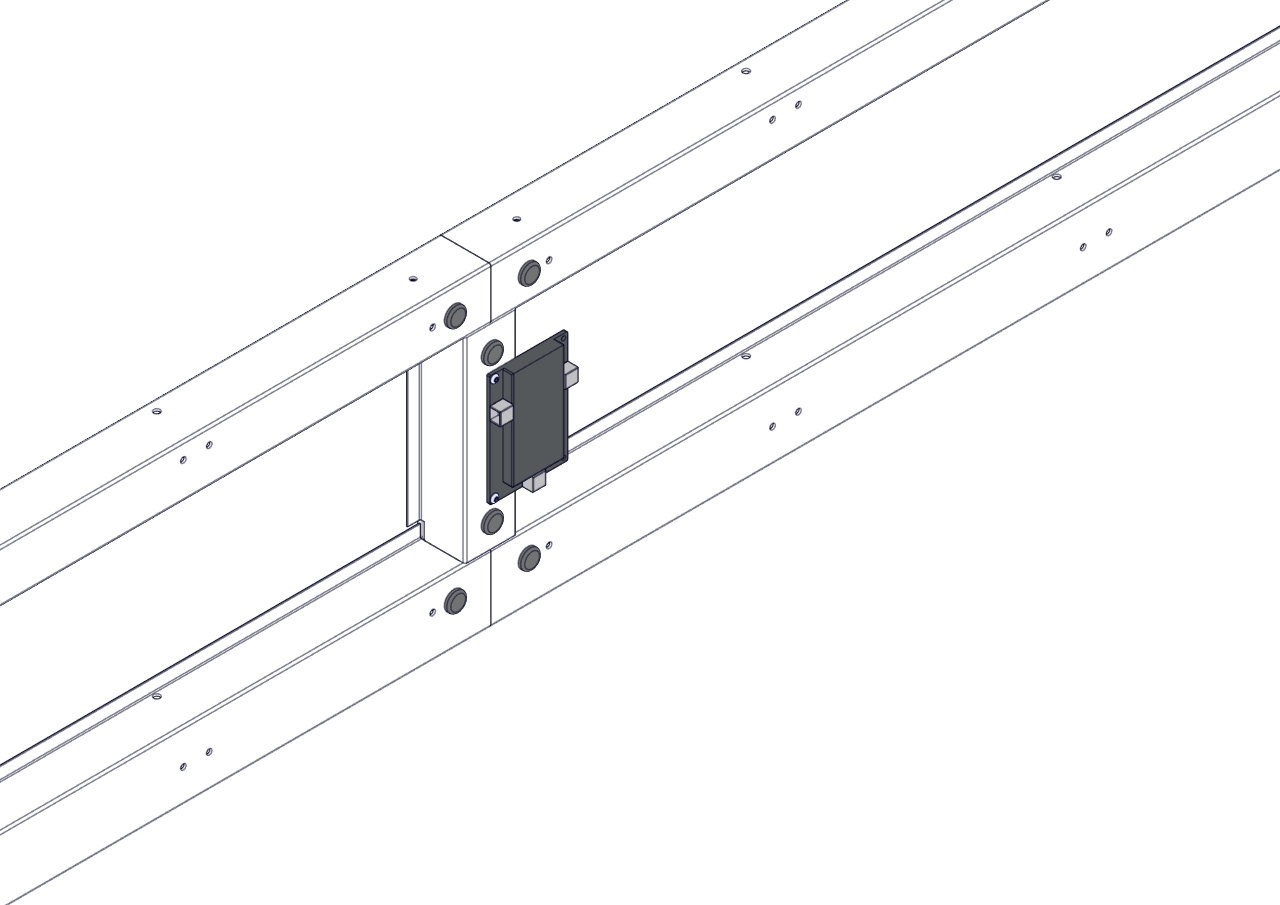

4. 2개의 8-32 나사를 사용하여 드라이버 인터페이스를 짧은 돌출부에 부착합니다.

  • 나사가 완전히 조여졌고 드라이버 인터페이스가 안전한지 확인하십시오.

V5 부문 경쟁 로봇의 조립 과정을 보여주는 다이어그램으로, 주요 구성 요소와 연결 부분을 강조 표시했습니다.

5. 매치 컨트롤러를 부착할 위치를 결정합니다.

  • 경기를 제어하는 ​​데 사용할 컴퓨터에서 가장 가까운 위치를 찾으십시오.
  • 위 단계에 표시된 것과 동일한 방향으로 매치 컨트롤러를 장착합니다.

휴대용 현장 설정이 가능한 VEX V5 제어 시스템 다이어그램으로, 경쟁 로봇의 구성 요소와 레이아웃을 설명하고, 로봇 경쟁에서 최적의 성능을 발휘하기 위한 연결성과 구성을 보여줍니다.

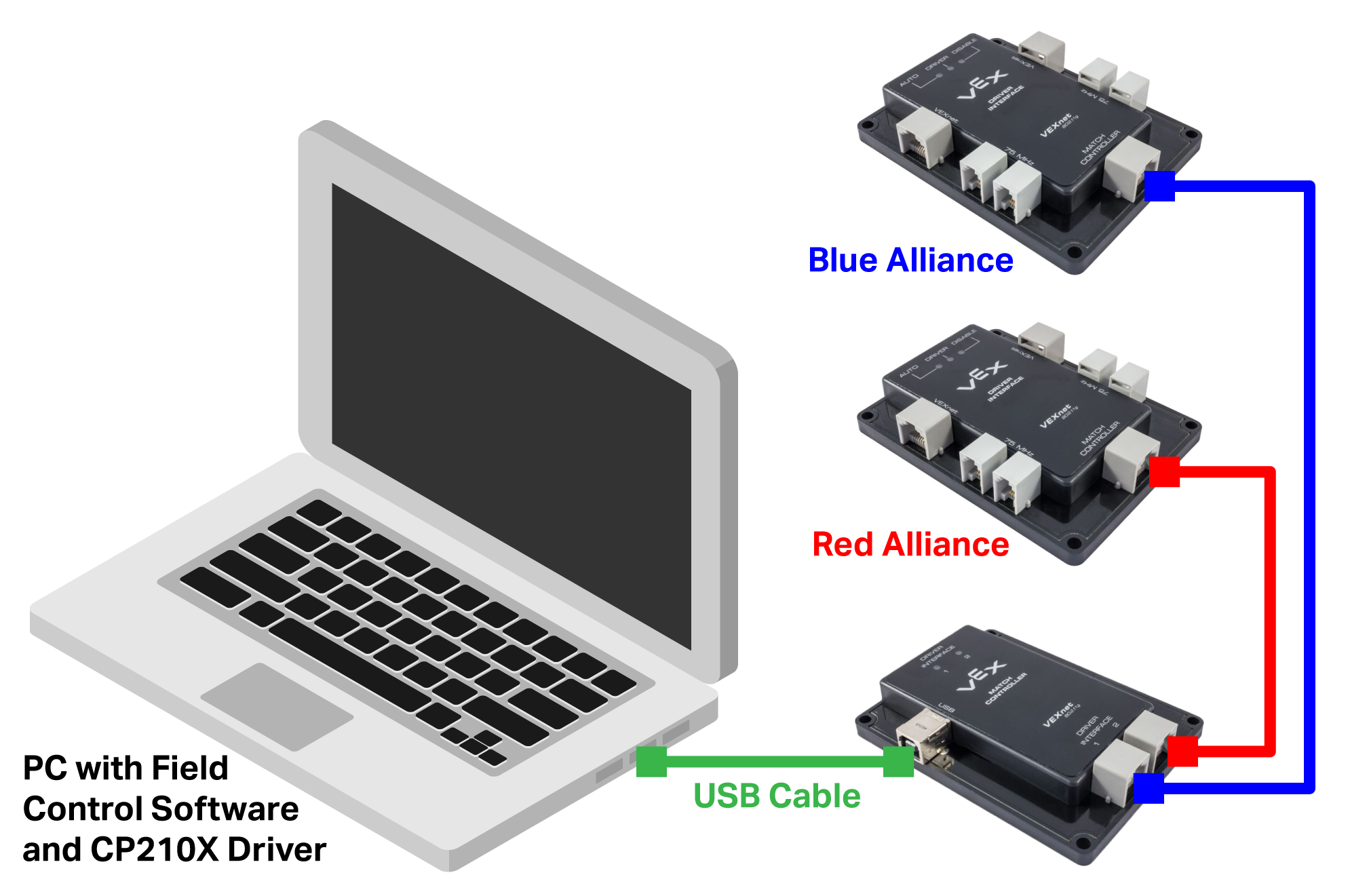

6. 필드를 연결하십시오.
