VEX 공압 시스템을 사용할 때 중요한 문제는 공기 누출입니다. 시스템에 공기가 누출되면 전체 압력이 감소하고 공압 시스템이 작동할 수 있는 사이클(확장/수축) 횟수가 감소합니다.

저수지 피팅의 누출 방지

V5 로봇의 기존 공압 시스템의 구성 요소와 레이아웃을 보여주는 다이어그램으로, 시스템에 대한 이해를 높이기 위해 다양한 부품과 그 연결을 보여줍니다.

로봇 애플리케이션에서 공압 시스템을 제어하는 데 사용되는 다양한 부품과 그 연결부를 보여주는 V5 레거시 공압 구성 요소의 다이어그램입니다.

공기 저장소 피팅은 Schrader 타이어 펌프 밸브와 저장소 피팅으로 구성됩니다.

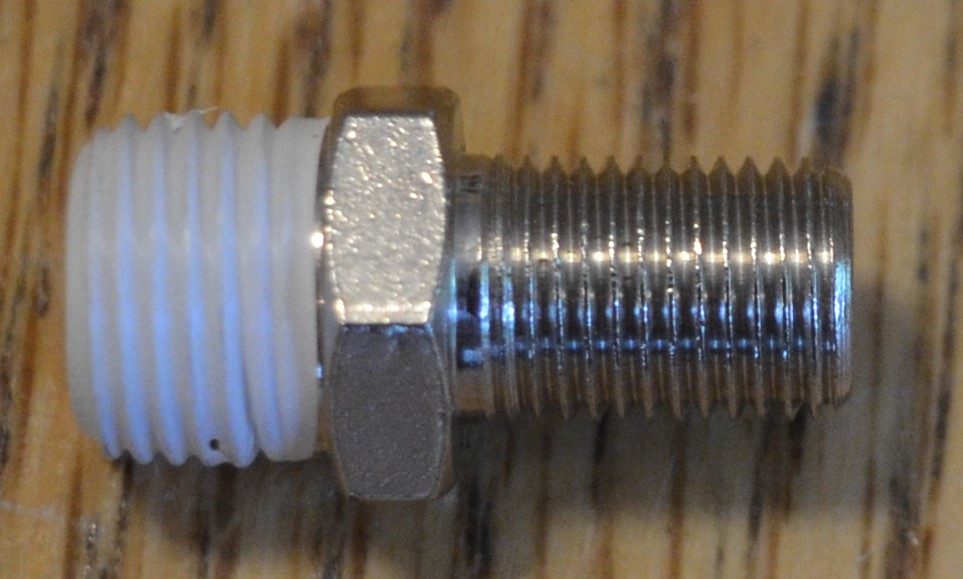

저수지 피팅의 나사산에는 누출 없는 밀봉을 위해 이미 테플론이 도포되어 있습니다.

V5 로봇 시스템의 기존 공압 장치의 구성 요소와 레이아웃을 보여주는 다이어그램으로, 효과적인 공압 작동을 위한 다양한 부품과 연결부를 보여줍니다.

V5 로봇 시스템의 기존 공압 구성 요소와 레이아웃을 보여주는 다이어그램으로, 공압 기능을 더 잘 이해할 수 있도록 주요 부품과 연결 부분을 강조 표시했습니다.

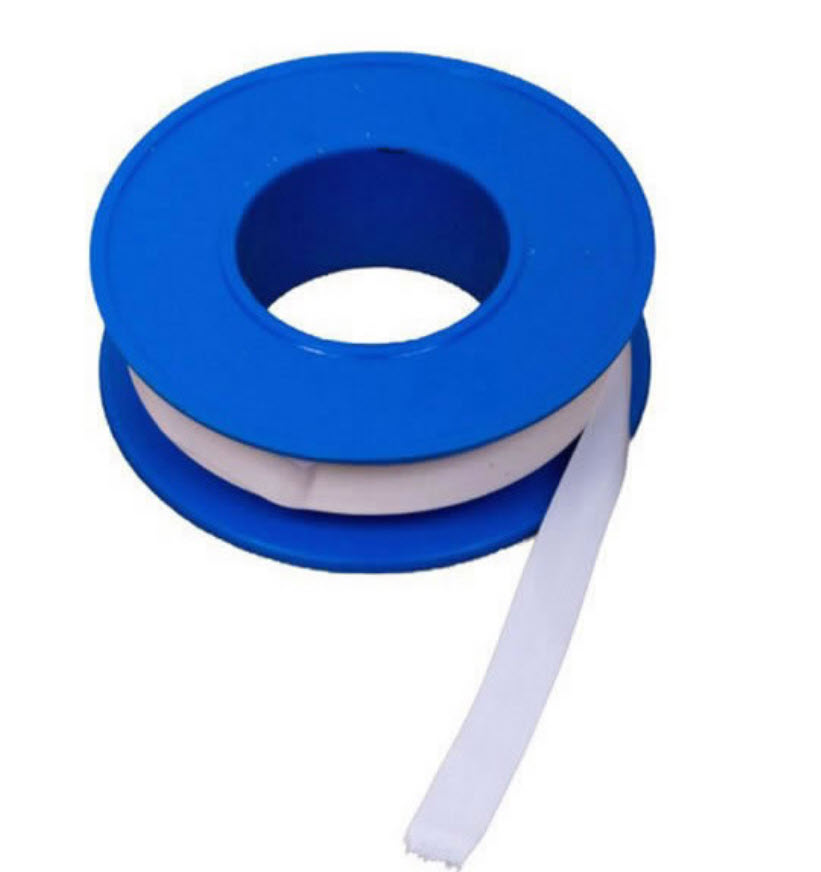

Schrader 타이어 피팅을 공기 저장소 포트에 나사로 고정하기 전에 테프론 테이프 한 겹으로 나사산을 감쌀 수 있습니다. 이렇게 하면 밀폐된 밀봉을 만드는 데 도움이 됩니다.

V5 시스템의 기존 공압 장치의 구성 요소와 레이아웃을 보여주는 다이어그램으로, 공압 기능에 대한 이해를 높이기 위해 주요 부품과 연결 부분을 강조 표시합니다.

로봇공학의 교육적 목적을 위해 다양한 부품과 그 연결 방식을 소개하고 V5 레거시 공압 시스템의 구성 요소와 레이아웃을 보여주는 다이어그램입니다.

Schrader 타이어 펌프 피팅과 저장소 피팅은 7/16인치 렌치를 사용하여 공기 저장소 끝의 포트에 나사로 단단히 고정할 수 있습니다.

V5 로봇의 기존 공압 시스템의 구성 요소와 레이아웃을 보여주는 다이어그램으로, 시스템 기능을 더 잘 이해할 수 있도록 다양한 부품과 연결부를 보여줍니다.

V5 로봇 시스템의 기존 공압 구성 요소 다이어그램으로, 다양한 부품과 그 연결 상태를 보여주며, V5 카테고리 설명의 교육 목적으로 사용됩니다.

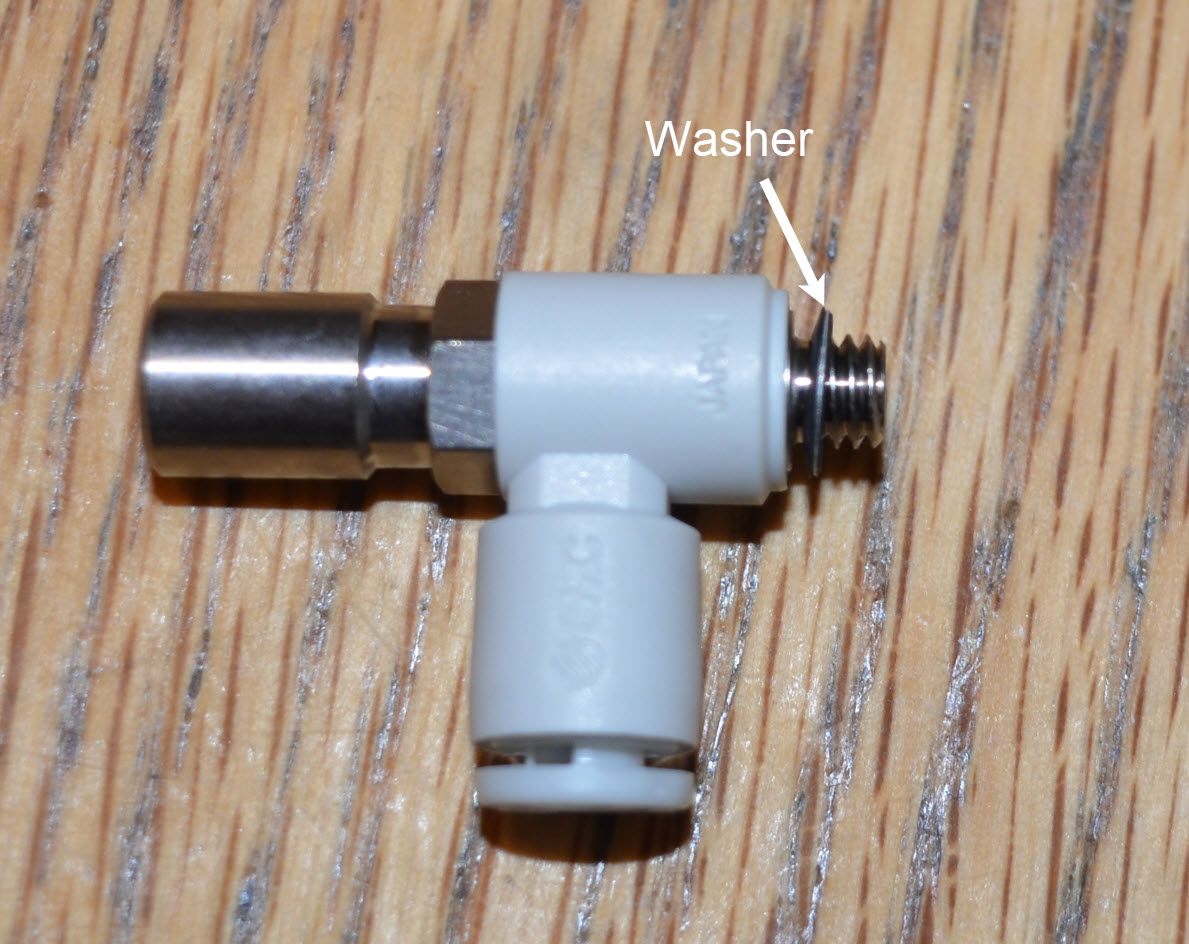

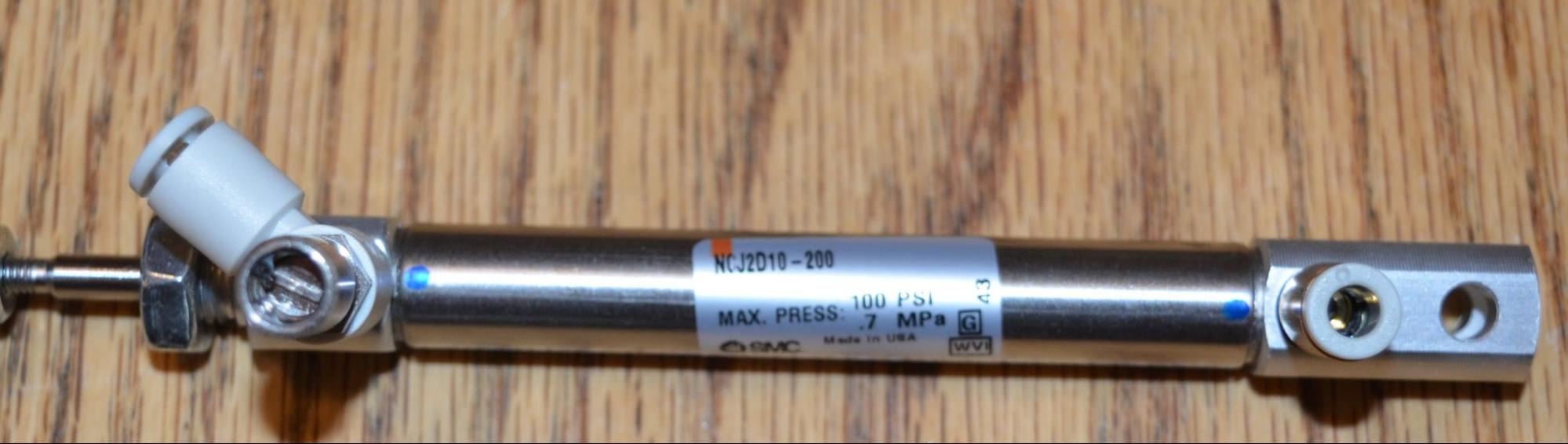

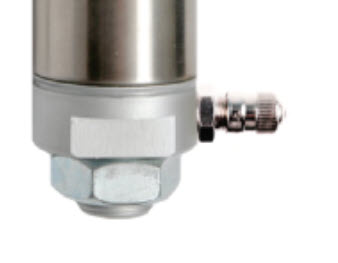

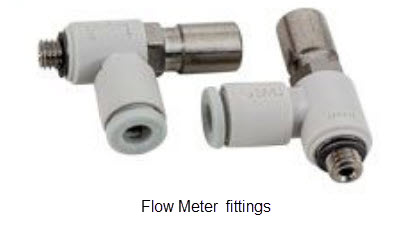

공압 실린더용 피팅에는 실린더 피팅과 유량계가 포함됩니다.

로봇 응용 분야에 사용되는 밸브, 센서, 튜빙 연결부를 포함한 V5 레거시 공압 시스템의 구성 요소와 레이아웃을 보여주는 다이어그램입니다.

V5 로봇 시스템의 기존 공압 장치의 구성 요소와 레이아웃을 보여주는 다이어그램으로, 교육 목적으로 다양한 부품과 그 연결 방식을 보여줍니다.

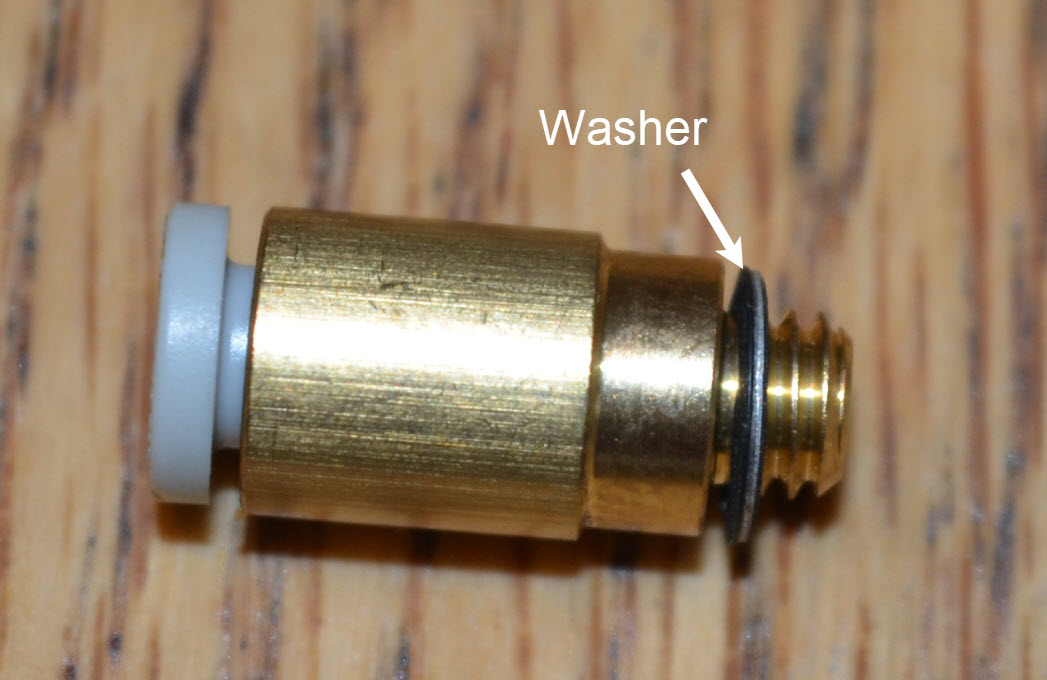

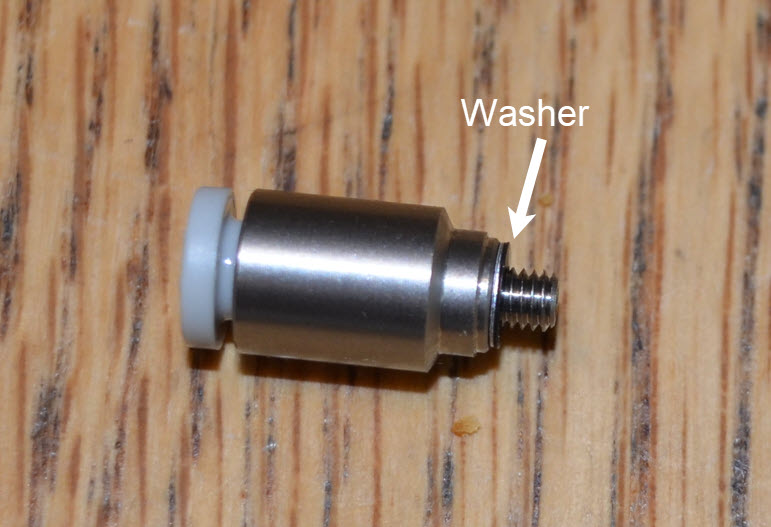

이 피팅에는 밀폐된 씰을 만드는 데 도움이 되는 와셔가 있습니다.

V5 로봇의 기존 공압 시스템의 구성 요소와 레이아웃을 보여주는 다이어그램으로, 시스템을 더 잘 이해할 수 있도록 주요 부품과 연결 부분을 강조했습니다.

작은 펜치를 사용하여 피팅을 손가락으로 약 ¼ 바퀴 정도 조심스럽게 조입니다.

V5 로봇의 기존 공압 시스템의 구성 요소와 레이아웃을 보여주는 다이어그램으로, 시스템 기능을 더 잘 이해할 수 있도록 주요 부품과 연결 부분을 강조 표시했습니다.

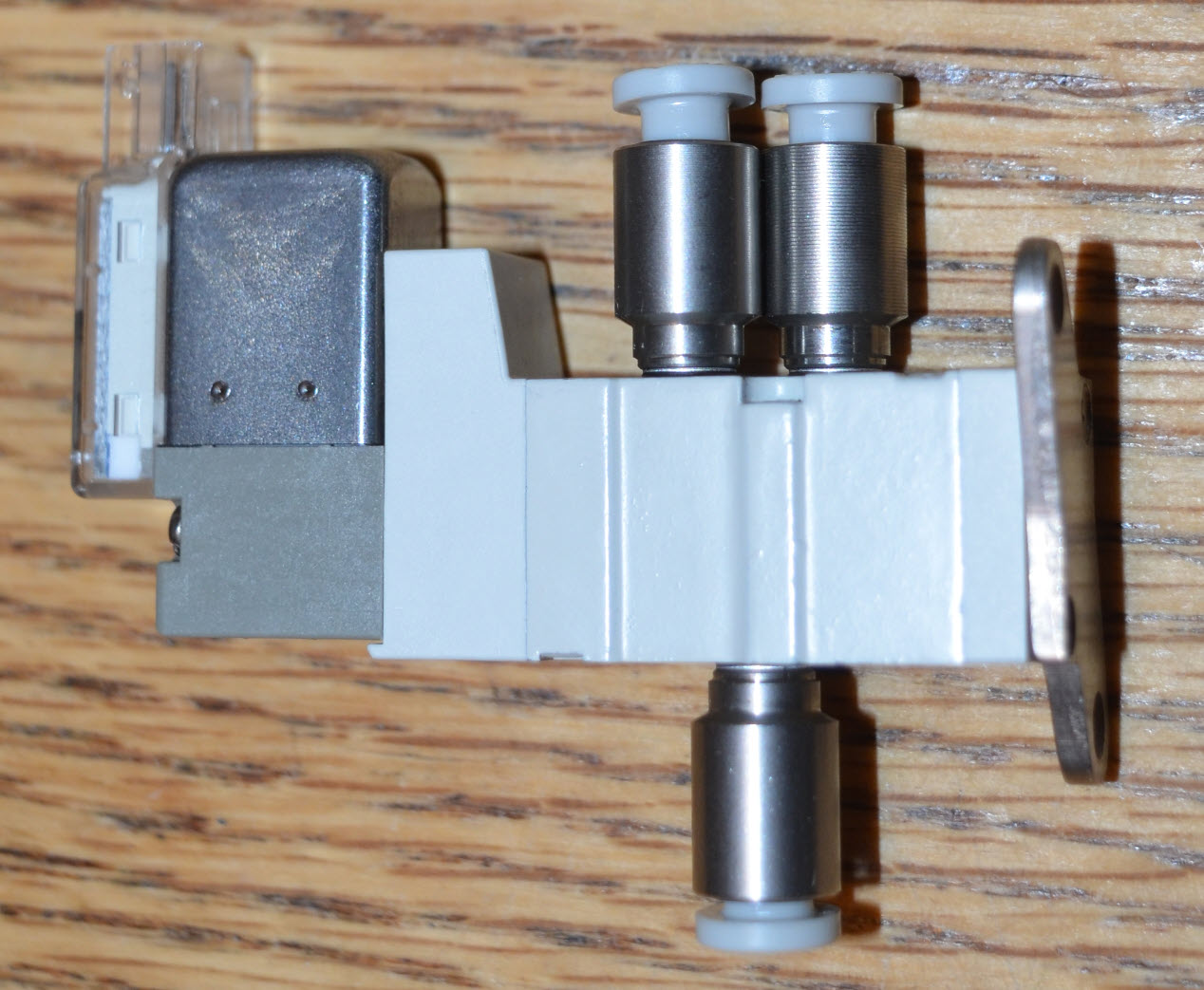

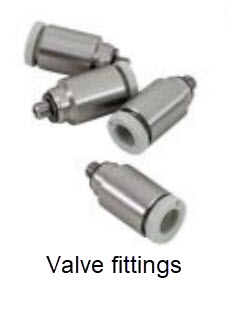

공압 솔레노이드 밸브는 밸브 피팅을 사용합니다.

V5 로봇 시스템의 기존 공압 구성 요소와 구성을 보여주는 다이어그램으로, 효과적인 작동을 위한 주요 부품과 연결 부분을 강조하여 보여줍니다.

밸브 피팅에는 밀폐된 씰을 만들기 위한 와셔도 있습니다.

V5 로봇 시스템의 기존 공압 장치의 구성 요소와 레이아웃을 보여주는 다이어그램으로, 시스템 기능을 더 잘 이해할 수 있도록 주요 부품과 연결 부분을 강조 표시했습니다.

또한 이 피팅은 한 쌍의 작은 펜치를 사용하여 손가락으로 ¼ 바퀴 정도 조여야 합니다.

로봇 응용 프로그램을 위한 시스템에서 사용되는 다양한 부품의 설정과 배열을 보여주는 VEX V5 레거시 공압 구성 요소의 다이어그램입니다.

공압 장치를 연결하는 데 사용되는 공압 튜브는 날카로운 유틸리티 가위로 절단할 수 있습니다.

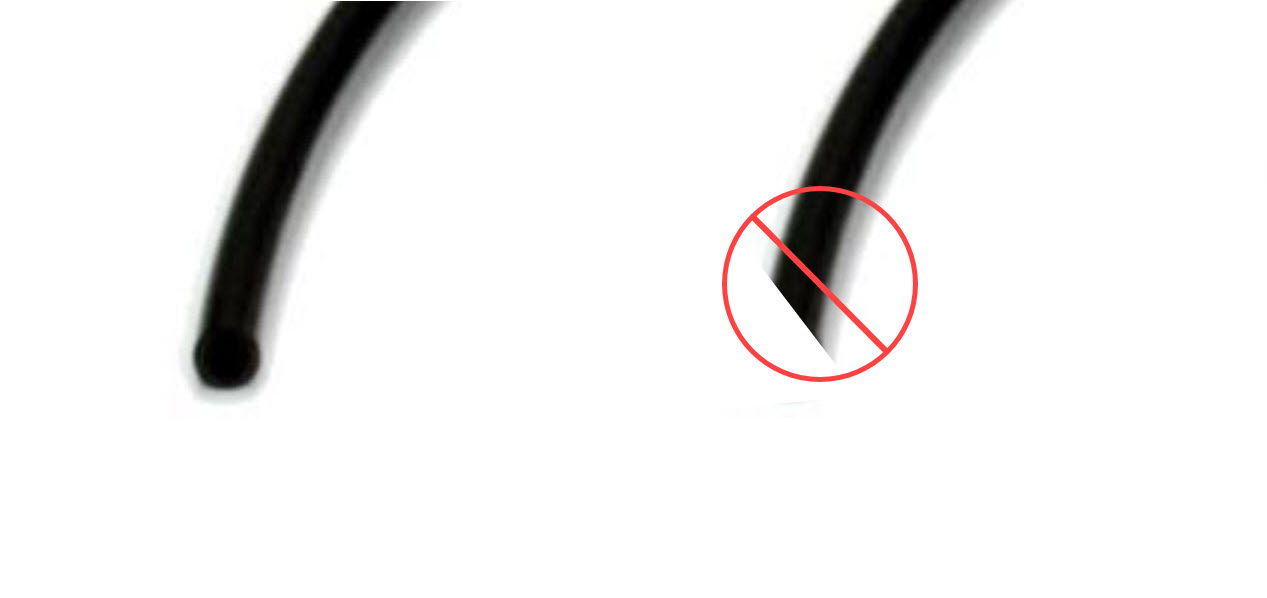

밀폐된 씰을 만들려면 튜브를 직선으로 절단하여 끝이 정사각형이 되도록 하십시오. 튜브를 비스듬히 절단하지 마십시오.

참고: 밸브와 공압 실린더 사이의 튜브 길이가 길수록 실린더가 활성화될 때마다 더 많은 공기 압력이 손실됩니다.

V5 로봇 시스템의 기존 공압 구성 요소와 구성을 보여주는 다이어그램으로, 기능을 이해하는 데 도움이 되는 주요 부품과 연결 부분을 강조 표시했습니다.

VEX V5 레거시 공압 시스템 구성 요소의 다이어그램으로, V5 범주 설명과 관련된 실린더, 밸브, 공기 공급을 포함한 공압 요소의 레이아웃과 연결을 보여줍니다.

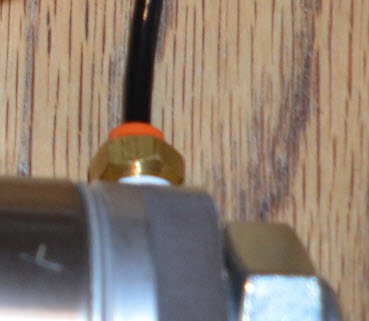

모든 공압식 튜빙 피팅은 튜빙이 멈출 때까지 피팅에 삽입하기만 하면 튜빙을 수용합니다.

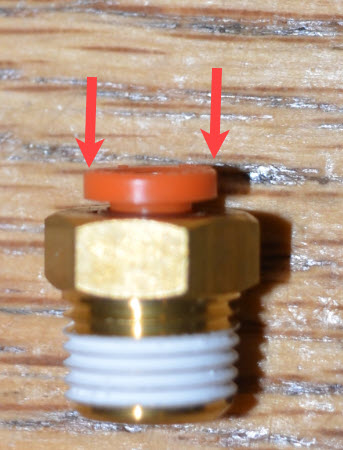

공압 튜브가 피팅에 완전히 삽입되었는지 확인하십시오. 밀폐된 씰을 만들기 위해 튜브가 통과해야 하는 고무 링 씰이 있습니다.

튜브를 풀려면 피팅의 외부 칼라를 피팅 쪽으로 밀어 넣은 다음 튜브를 제거해야 합니다.

로봇 응용 분야에 사용되는 밸브, 튜빙, 압력 소스를 포함한 V5 레거시 공압 시스템의 구성 요소와 레이아웃을 보여주는 다이어그램입니다.

공압 시스템이 일정 기간 동안 공기 압력을 유지하지 못하는 경우 시스템 어딘가에서 공기 누출이 있는 것입니다.

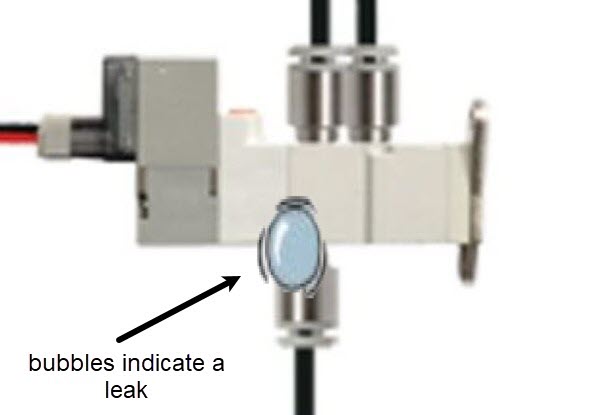

공기 누출을 확인하는 한 가지 방법은 피팅이 연결된 부위에 소량의 비누와 물을 바르는 것입니다. 이러한 위치 중 하나에 기포가 나타나면 공기 누출이 있는 것이므로 피팅을 조여야 합니다.

참고: 전자 연결부에 비누나 물을 바르지 마십시오.
