VEXcode V5에서 3선 디지털 입력 및 디지털 출력 장치 구성 – VEX 라이브러리

VEXcode V5로 프로그래밍을 시작할 때 디지털 입력 및 디지털 출력 블록은 구성될 때까지 도구 상자에 표시되지 않습니다.

디지털 입력 또는 디지털 출력 3선 장치 추가

디지털 입력 또는 디지털 출력 장치를 구성하려면 다음 단계를 따르십시오.

VEXcode V5 툴바에서 코드 뷰어와 프린트 콘솔 아이콘 사이에 장치 아이콘이 강조 표시된 모습입니다.

장치 버튼을 선택하여 장치 창을 엽니다.

VEXcode V5 장치 메뉴와 '장치 추가' 버튼이 표시되어 있습니다.

'장치 추가'를 선택하세요.

'장치 추가' 버튼을 선택한 후 나타나는 VEXcode V5 장치 메뉴입니다. 3선 옵션이 강조 표시되어 있습니다.

'3선'을 선택하세요.

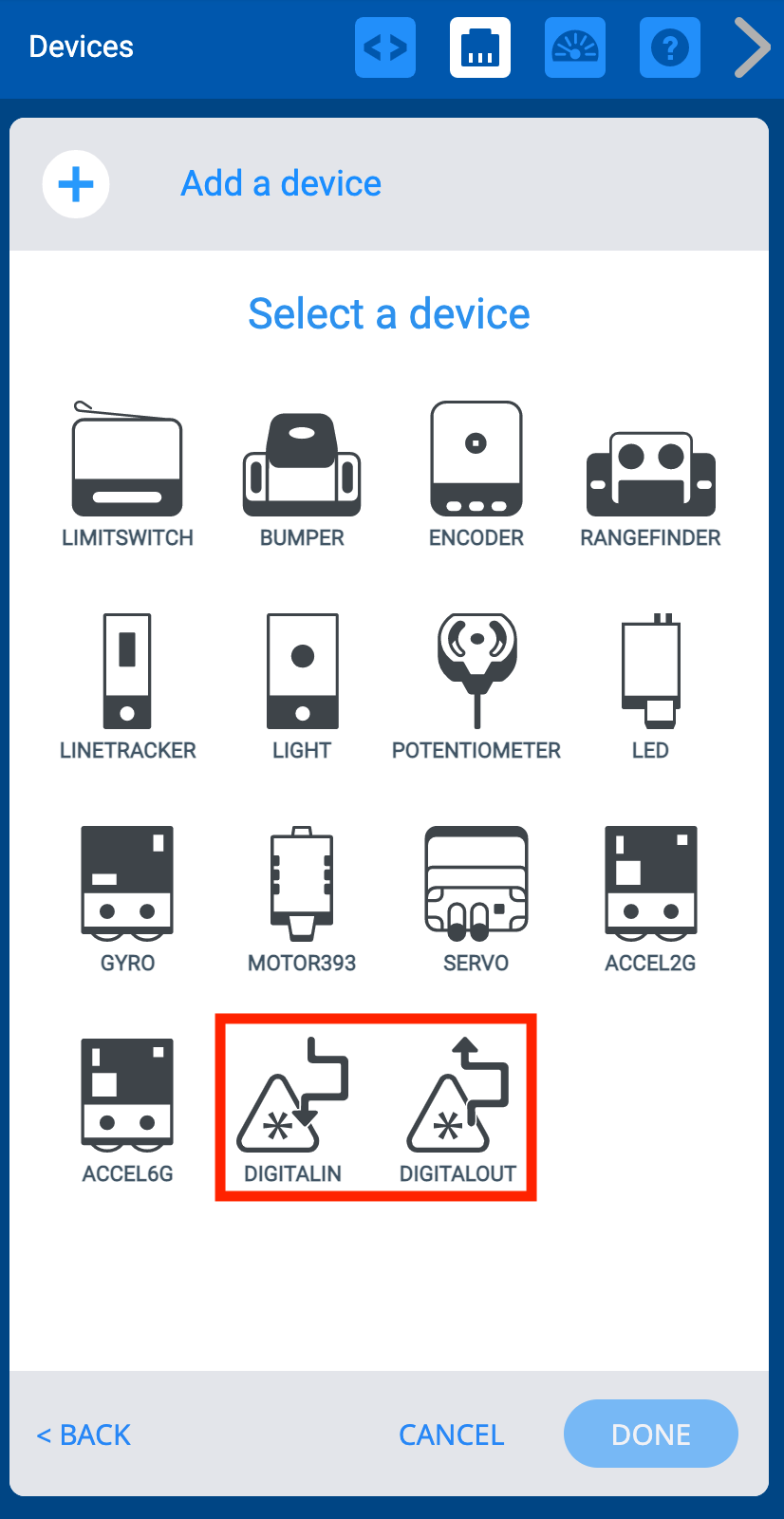

3선 장치 옵션을 선택한 후 VEXcode V5 장치 메뉴가 나타납니다. 3선식 장치 메뉴가 표시되고 디지털 입력 및 디지털 출력 옵션이 강조 표시됩니다.

'DIGITALIN' 또는 'DIGITALOUT'을 선택하세요.

VEXcode V5 장치 메뉴에서 새 장치의 포트를 A로 설정한 후, 아래쪽에 있는 완료 버튼이 강조 표시됩니다.

VEX V5 Brain에서 장치가 연결된 포트를 선택합니다. 다른 장치에 대해 이미 구성된 포트는 사용할 수 없습니다. 포트가 선택되면 '완료'를 선택하여 장치를 구성에 제출하거나 '취소'를 선택하여 장치 메뉴로 돌아갑니다.

참고: '취소'를 선택하면 장치에 대한 모든 변경 사항이 취소되고 구성에 포함되지 않습니다.

디지털 입력 또는 디지털 출력 3선 장치의 포트 번호 변경

VEXcode V5 장치 메뉴에는 이전에 추가한 디지털 입력 및 디지털 출력 장치가 표시됩니다.

장치 창에서 장치의 포트 번호를 선택하여 변경할 수 있습니다.

VEXcode V5 장치 메뉴에서 장치 포트를 C로 변경한 후, C 포트 옵션이 녹색으로 표시됩니다. 아래쪽에 '완료' 버튼이 강조 표시되어 있습니다.

포트 선택 화면에서 다른 포트를 선택하면 포트 번호가 녹색으로 변합니다. 그런 다음 '완료'를 선택하여 변경 사항을 제출하세요.

VEXcode V5 Digital은 부울 블록에 표시되며 장치 드롭다운 메뉴가 열려 있습니다. Digital In의 새로운 장치 이름은 드롭다운 메뉴에 표시되며 DigitalInC라고 적혀 있습니다.

프로젝트에서 이미 사용 중인 장치의 포트를 변경하는 경우 드롭다운을 사용하여 블록의 장치 이름을 새 이름으로 업데이트해야 합니다.

디지털 입력 또는 디지털 출력 3선 장치 이름 바꾸기

VEXcode V5 장치 창의 디지털 입력 옵션이 표시된 화면입니다. 위 이미지에서 기기의 이름이 강조 표시되어 있는데, 이는 기기 이름을 변경할 수 있음을 나타냅니다.

포트 선택 화면 상단의 텍스트 상자에서 이름을 변경하여 장치 이름을 바꿀 수 있습니다. 잘못된 이름을 선택하면 텍스트 상자가 빨간색으로 강조 표시되어 이를 나타냅니다. 그런 다음 '완료'를 선택하여 장치 변경 사항을 구성에 제출합니다.

참고: 변수 및 장치의 명명 규칙에 대한 자세한 내용은 VEX 라이브러리에서 이 문서를 참조하세요.

VEXcode V5 Digital은 부울 블록에 표시되며 장치 드롭다운 메뉴가 열려 있습니다. Digital In의 새로운 장치 이름은 드롭다운 메뉴에 표시되며, SignalIn이라고 되어 있습니다.

프로젝트에서 이미 사용 중인 장치의 이름을 변경하는 경우 드롭다운을 사용하여 블록의 장치 이름을 새 이름으로 업데이트해야 합니다.

디지털 입력 또는 디지털 출력 3선 장치 삭제

VEXcode V5 장치 창의 디지털 입력 옵션이 표시된 화면입니다. 아래쪽에 삭제 버튼이 강조 표시되어 있습니다.

포트 선택 화면 하단의 '삭제' 옵션을 선택하면 해당 장치를 삭제할 수 있습니다.

참고: 프로젝트에서 이미 사용 중인 장치를 삭제한 경우 삭제된 장치를 사용하고 있던 블록도 삭제할 때까지 해당 장치를 다운로드하려고 하면 프로젝트에서 오류가 발생합니다.
