VEX AI용 Intel 듀얼 밴드 Wi-Fi 및 안테나 설치 – VEX 라이브러리

Jetson이 제대로 작동하려면 Intel 듀얼 밴드 Wi-Fi 및 안테나를 설치해야 합니다.

필요한 부품

VEX AI 설정에 포함된 모든 부분을 보여주는 다이어그램으로, V5 로봇 시스템에서 조립 및 구성하는 데 필요한 구성 요소를 설명합니다.

조립에 필요한 부품은 다음과 같습니다.

VEX AI 로봇에서 팬을 제거하는 과정을 보여주는 이미지로, VEX AI 시스템을 설정하는 단계를 설명합니다.

Jetson Nano 모듈에 팬이 부착된 경우 팬의 플러그를 뽑고 제거하세요. 팬이 이미 분리된 경우 2단계로 진행합니다.

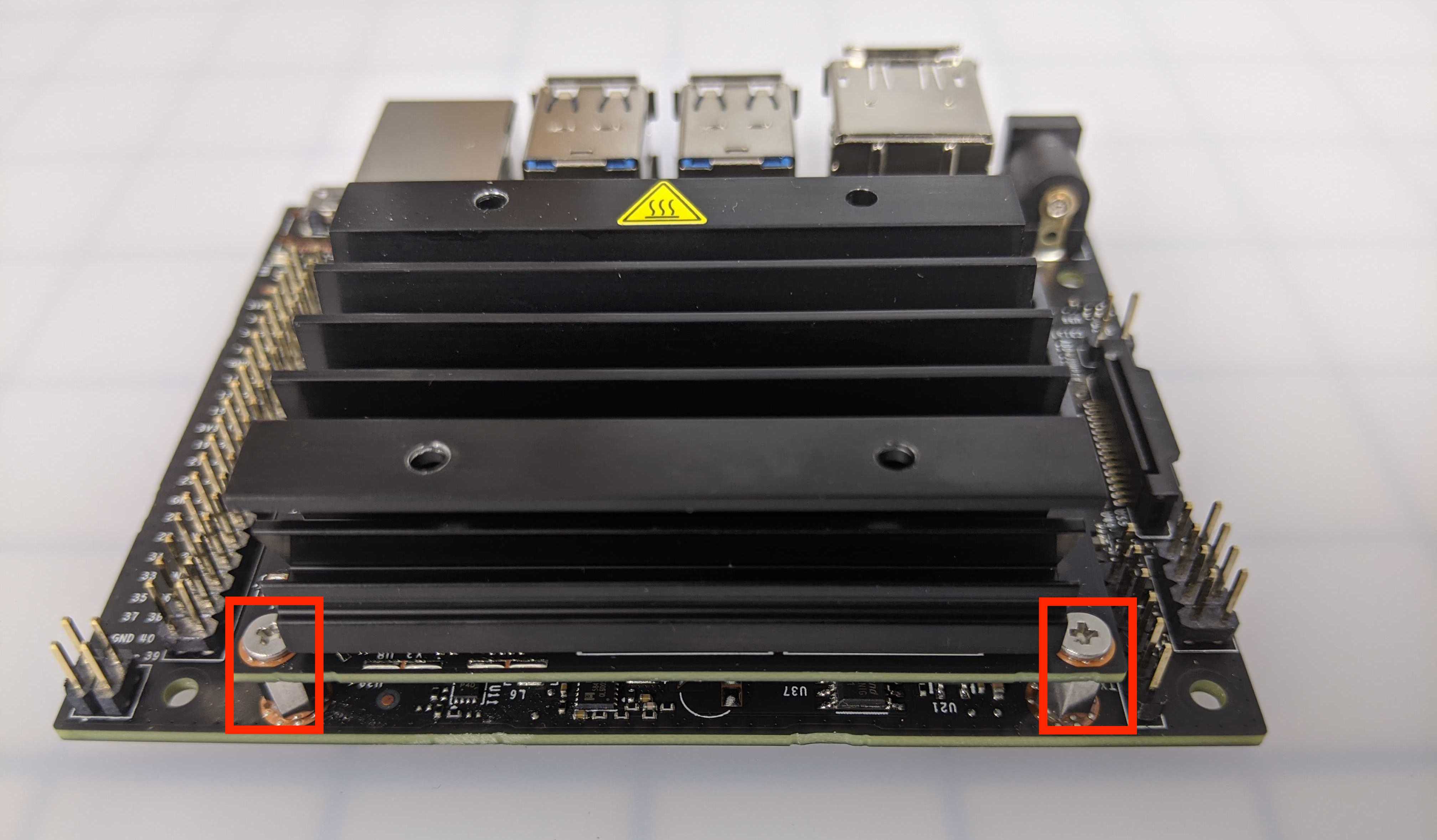

VEX AI 애플리케이션에 대한 설정을 설명하는 라벨이 붙은 구성 요소가 있는 2개 나사 방열판의 다이어그램입니다.

Jetson Nano 모듈을 캐리어 보드에 고정하는 나사 2개를 제거하세요.

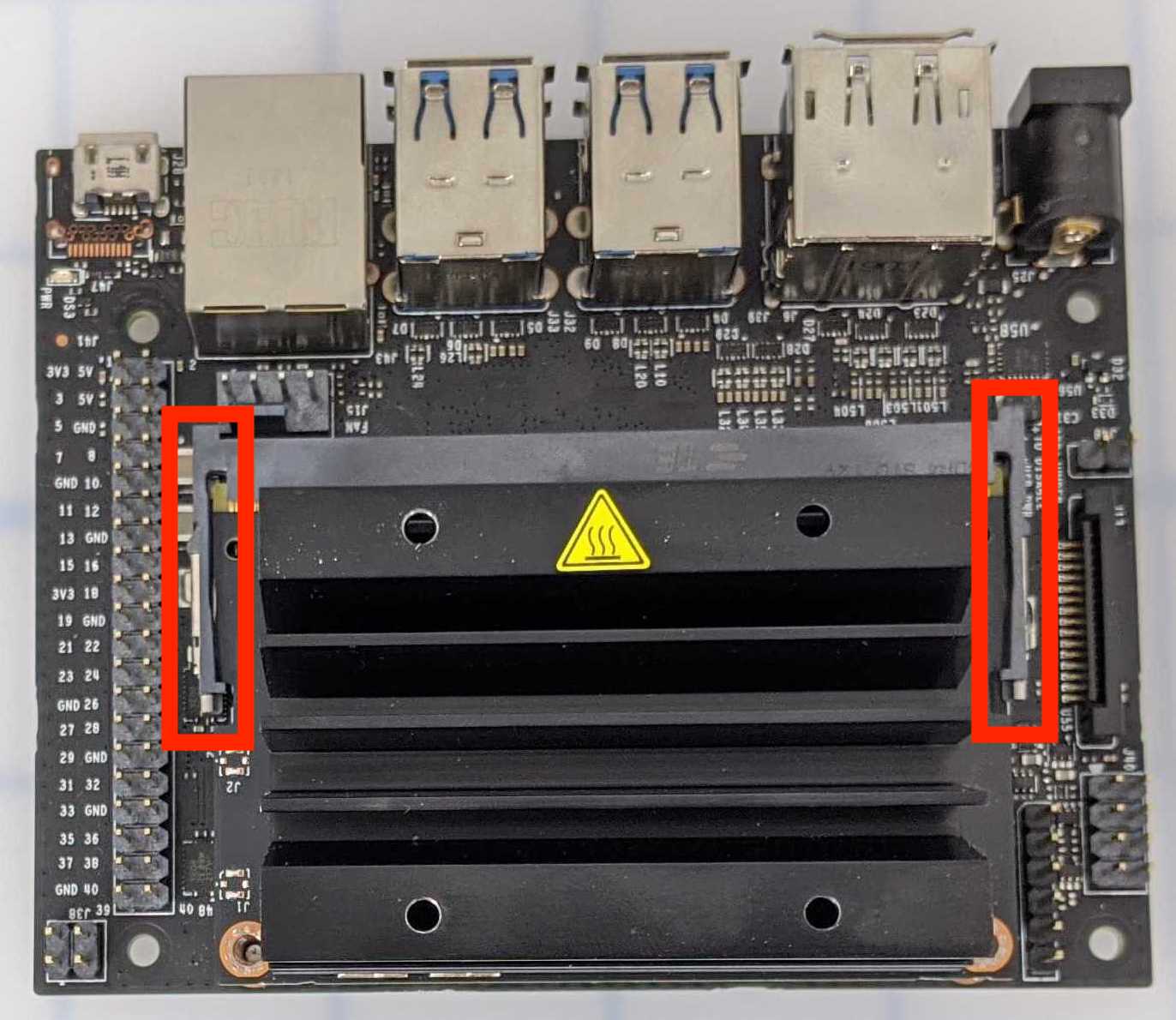

나란히 배치된 두 개의 VEX AI 클립은 로봇 애플리케이션에서 VEX AI를 설정하는 데 필요한 디자인과 기능을 보여줍니다.

나사를 제거한 후 Jetson Nano 모듈을 캐리어 보드에 고정하는 두 개의 탭을 엽니다. Jetson Nano 모듈에서 탭을 수평으로 부드럽게 당겨서 제거하세요.

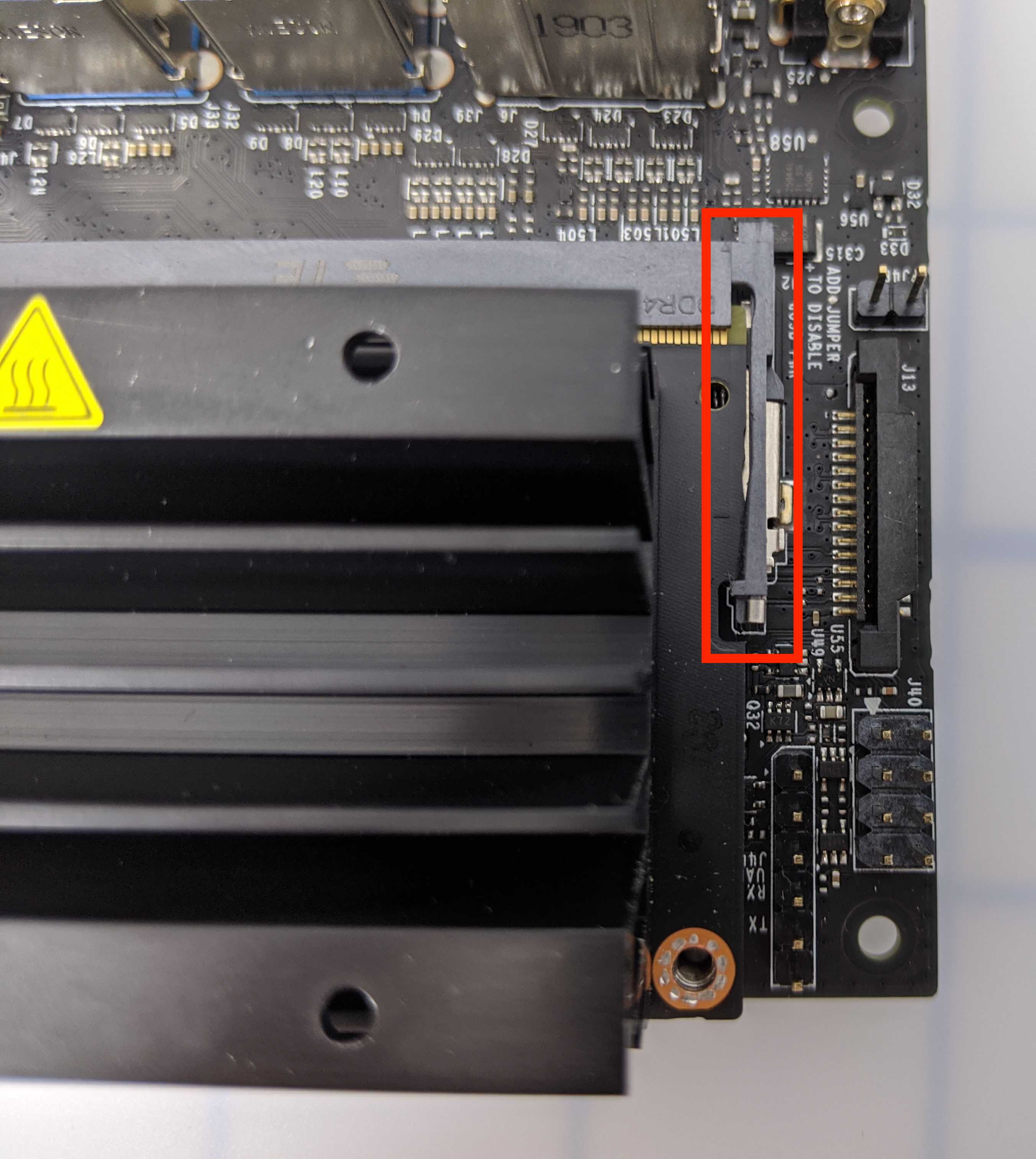

VEX V5 로봇 시스템에서 올바르게 설치하기 위한 라벨이 붙은 구성 요소가 있는 VEX AI 방열판 클립을 보여주는 다이어그램입니다.

Jetson Nano 모듈의 각 측면에는 탭이 있습니다.

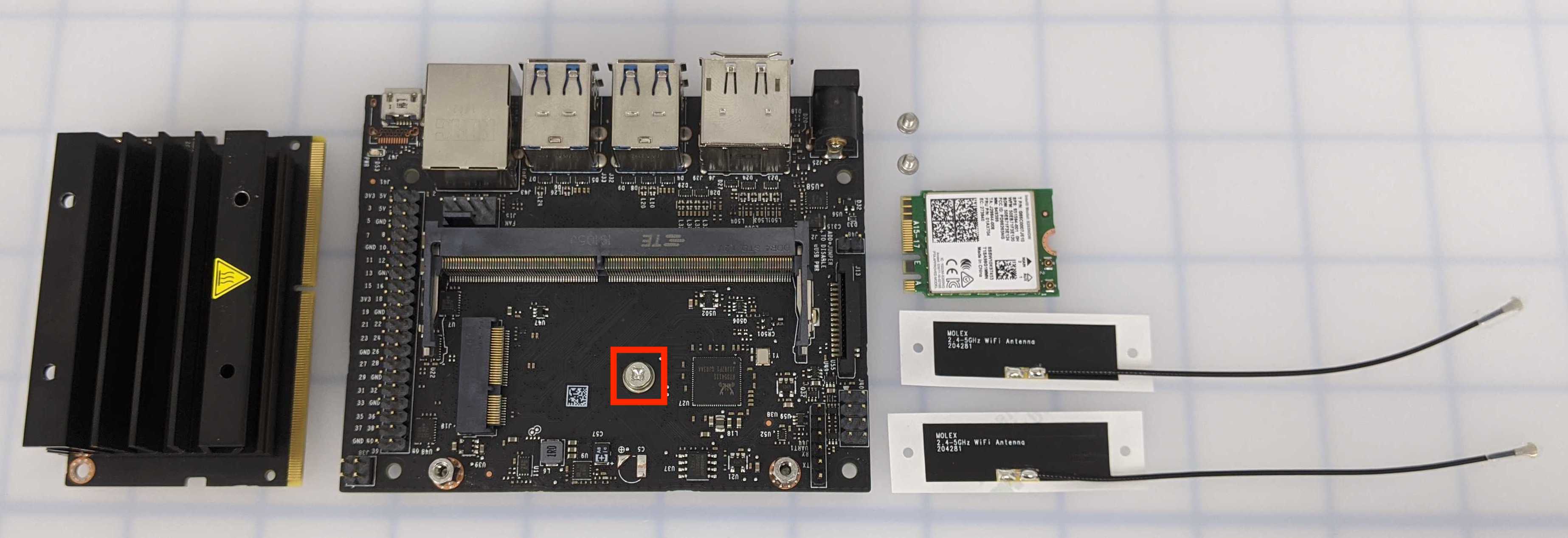

V5 카테고리 설명에서 VEX AI의 설정 과정을 보여주는 나사형 콜아웃이 있는 VEX AI 방열판의 클로즈업입니다.

캐리어 보드에서 Jetson Nano 모듈을 조심스럽게 똑바로 당겨 빼냅니다. 캐리어 보드 중앙에 있는 나사를 확인하세요.

VEX AI 로봇 조립체에서 중간 나사를 제거하는 방법을 보여주는 다이어그램. 적절한 설치를 위해 제거해야 할 특정 나사를 강조 표시했습니다.

캐리어보드 중앙에 있는 나사를 제거합니다.

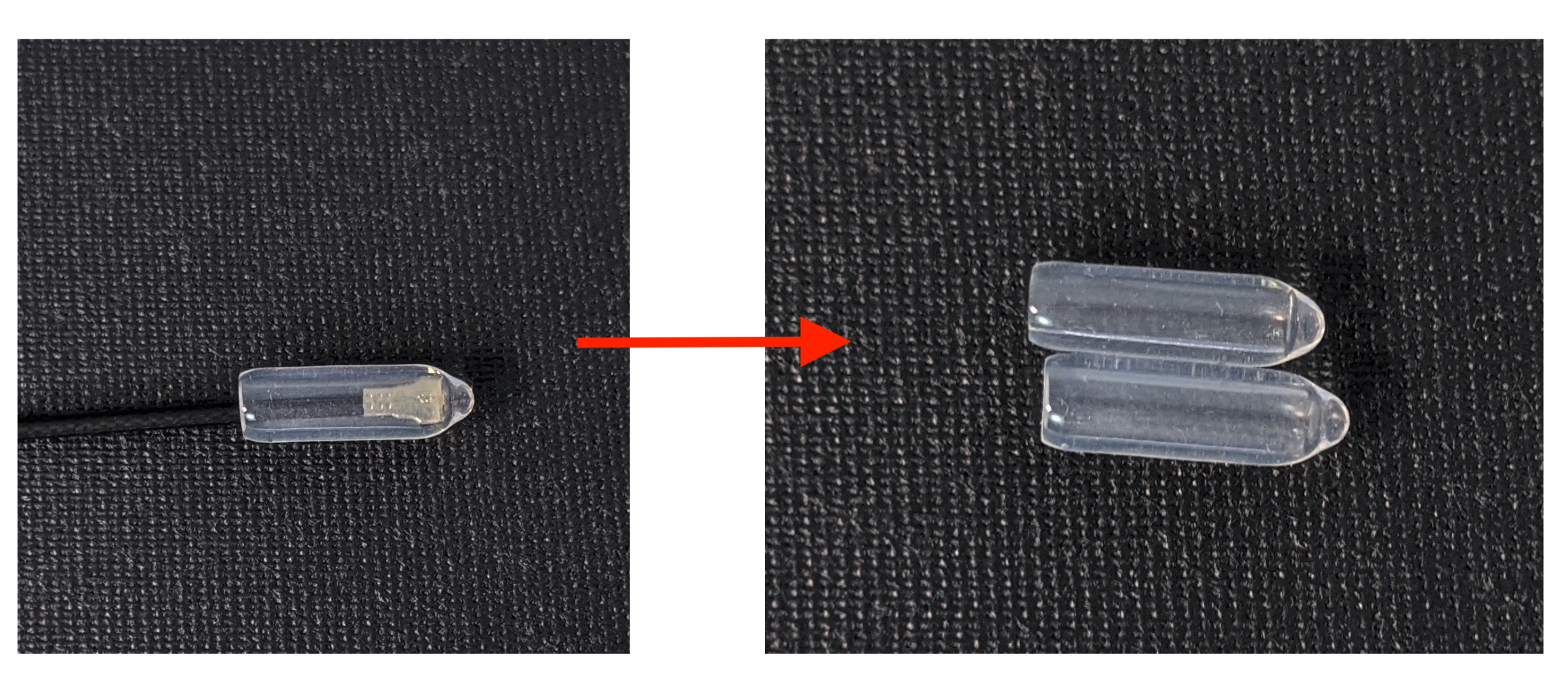

VEX AI 구성 요소의 플라스틱 커버를 제거하는 방법을 보여주는 이미지 콜라주로, V5 카테고리에서 VEX AI를 설정하는 방법에 대한 단계별 지침을 보여줍니다.

안테나에서 플라스틱 덮개를 제거합니다.

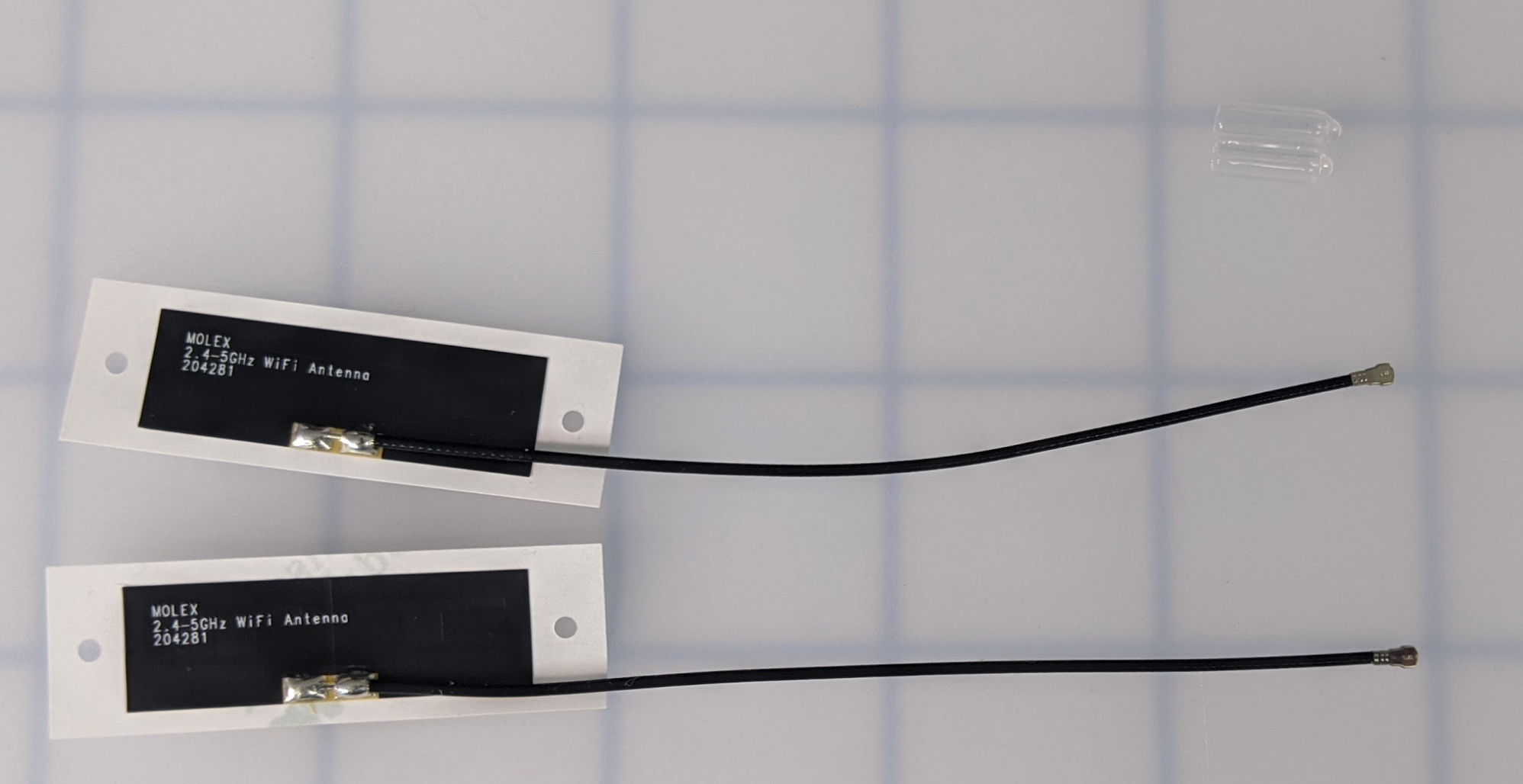

전체 커버를 제거한 VEX AI 설정을 보여주는 이미지로, VEX 로봇 시스템의 내부 구성 요소와 구성을 강조하고 있습니다.

두 안테나 모두에서 플라스틱 덮개가 제거되었는지 확인합니다.

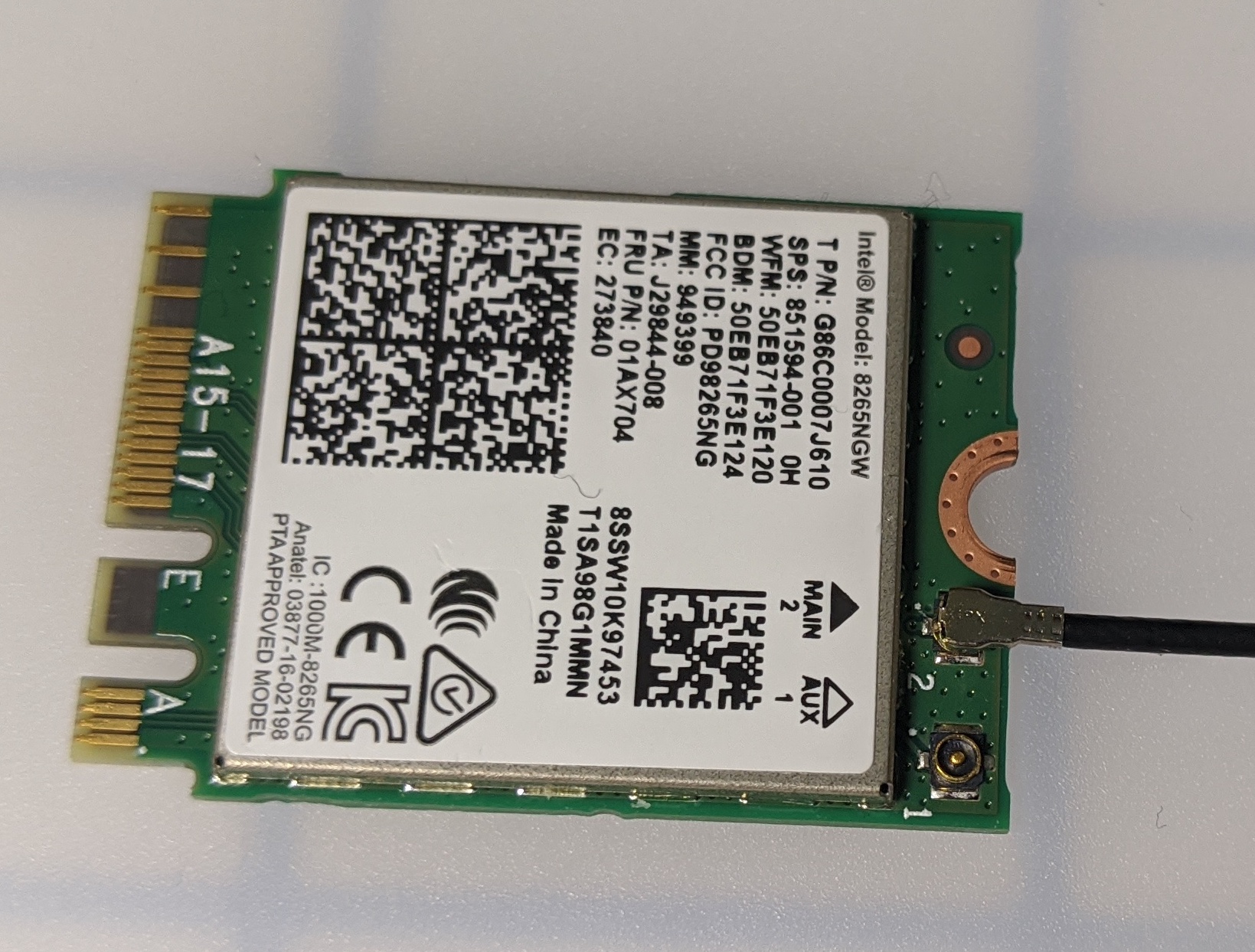

VEX AI 로봇 설정의 클로즈업 뷰. 다양한 구성 요소와 배선이 특징이며, V5 카테고리 설명과 VEX AI 설정의 맥락에서 VEX 로봇의 구성 프로세스를 보여줍니다.

Intel Dual Band Wi-Fi에 안테나 1개를 연결합니다. 부품이 섬세하므로 가볍게 누르십시오. '찰칵' 소리가 나면 안테나가 완전히 부착된 것입니다.

참고: 안테나를 고정하기 위해 더 많은 압력이 필요한 경우 연필 지우개나 기타 작은 물체를 사용하여 더 많은 압력을 가하십시오. 압력을 가하기 위해 금속을 사용하는 것은 권장되지 않습니다.

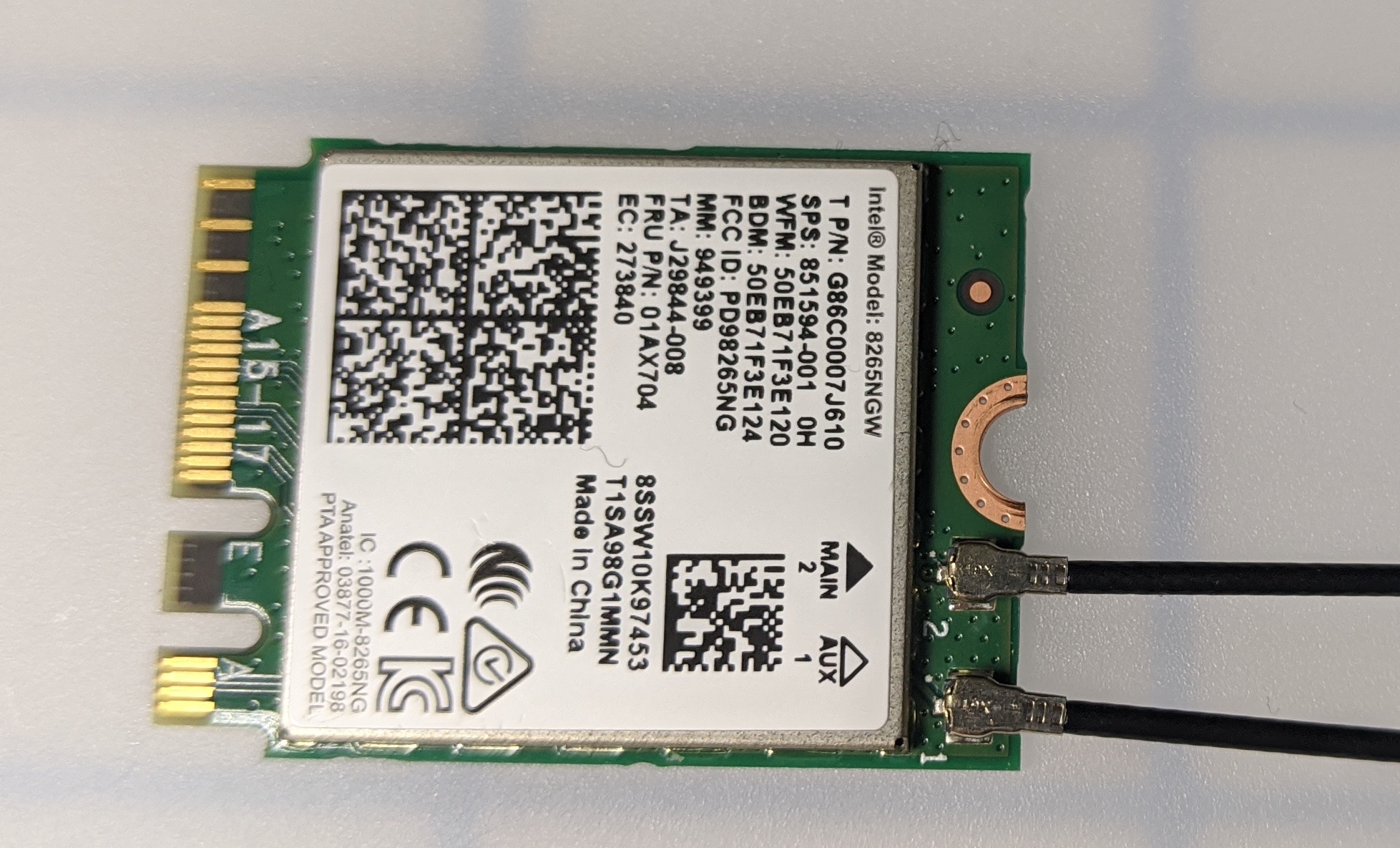

VEX AI 설정의 클로즈업으로, 다양한 구성 요소와 배선이 특징이며, V5 카테고리 설명의 맥락에서 VEX 로봇의 구성 프로세스를 보여줍니다.

이전 단계와 동일한 절차에 따라 두 번째 안테나를 연결합니다.

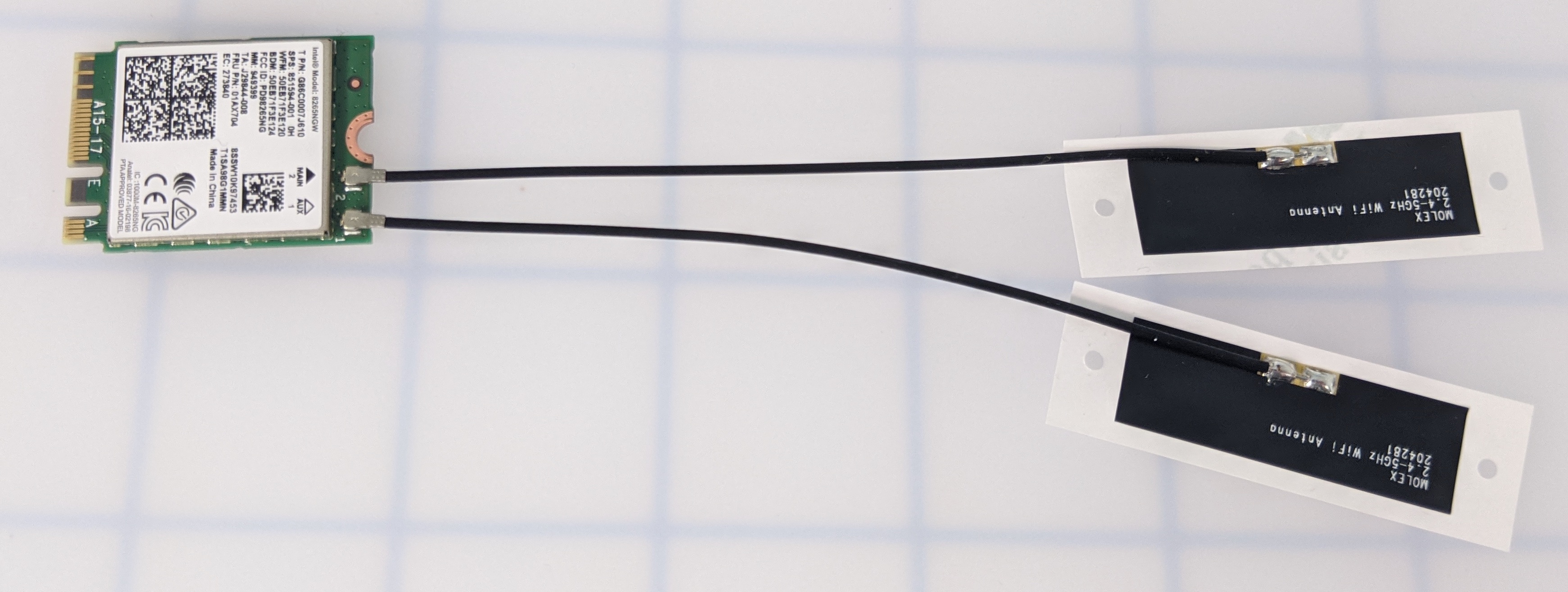

VEX AI의 설치 과정을 보여주는 이미지로, 테이블에 다양한 구성 요소가 배열된 VEX 로봇 키트가 특징이며, 효과적인 AI 통합을 위한 구성 단계를 설명합니다.

두 안테나가 모두 인텔 듀얼 밴드 Wi-Fi에 완전히 연결되어 있는지 확인하세요. Intel 듀얼 밴드 Wi-Fi를 선택하여 두 안테나가 모두 안전한지, 둘 다 떨어지지 않는지 확인하세요.

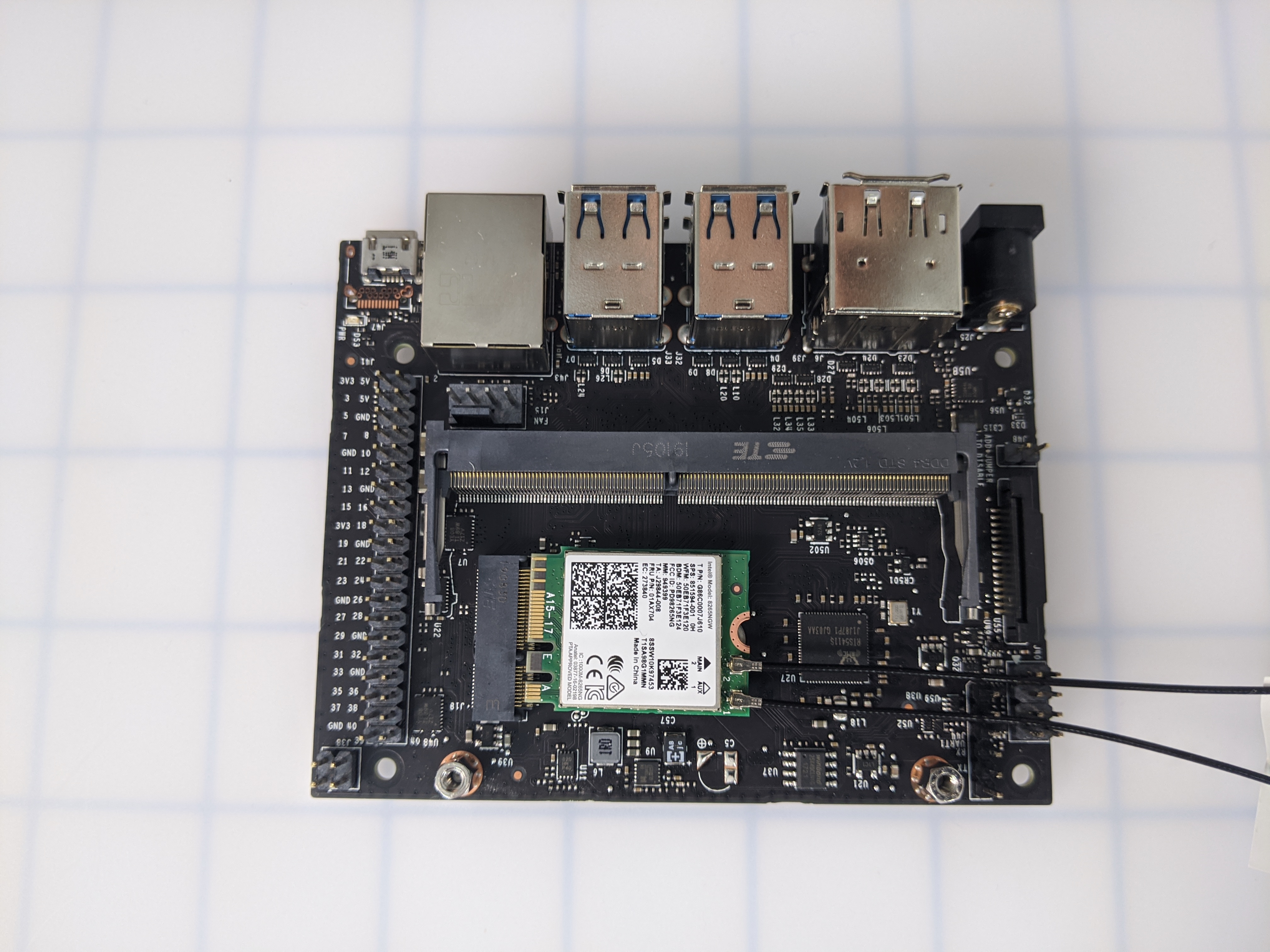

VEX AI 로봇 설정의 클로즈업 이미지로, 구성에 필요한 구성 요소와 배선을 보여줍니다. 해당 이미지는 VEX AI 설정 섹션의 V5 카테고리 설명의 일부입니다.

인텔 듀얼 밴드 Wi-Fi를 캐리어 보드에 비스듬히 놓습니다.

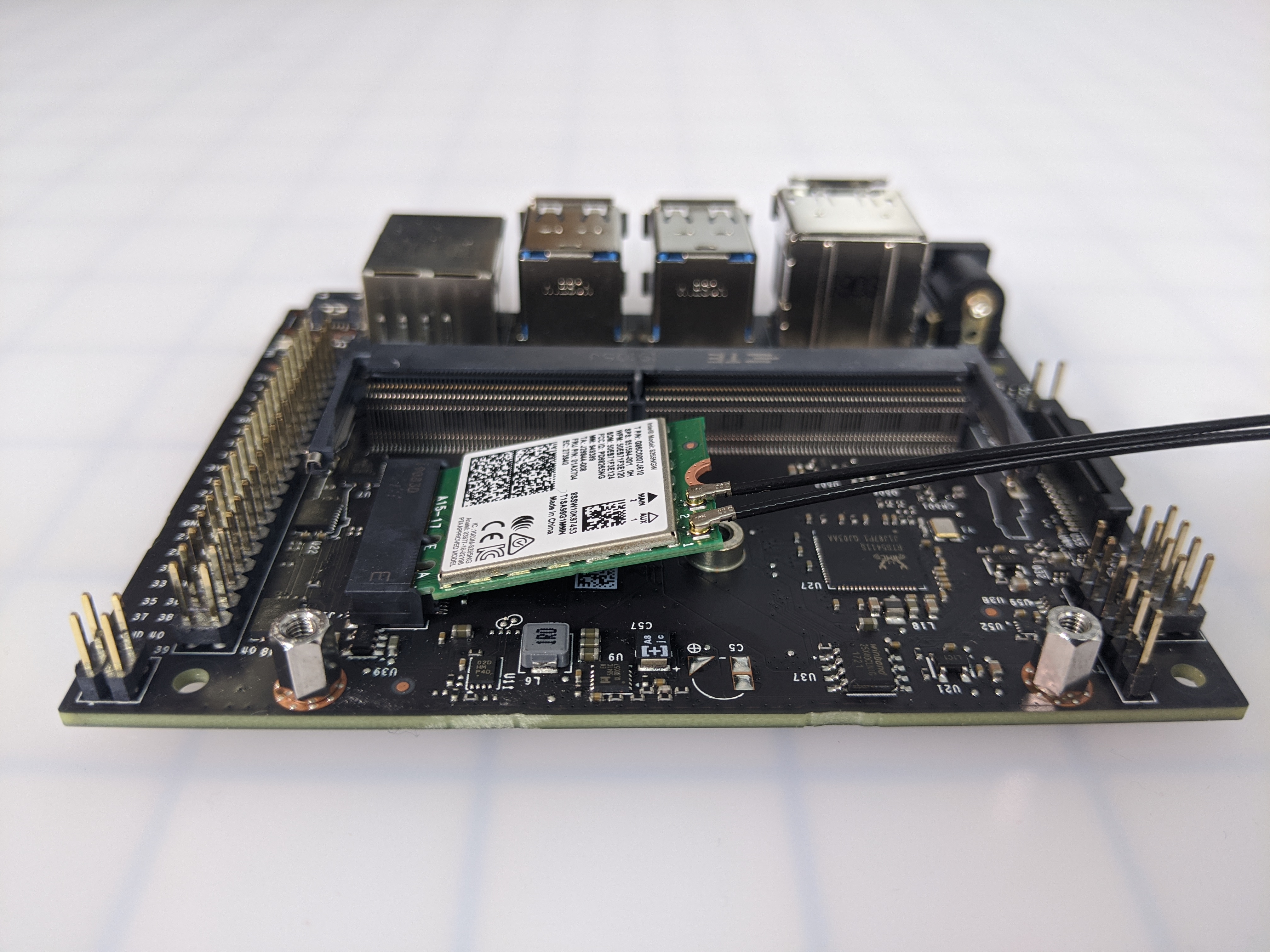

VEX AI 로봇 설정의 클로즈업 뷰. 로봇 환경에서 구성하는 데 필요한 구성 요소와 배선을 보여주고, 최적의 성능을 위해 VEX AI를 설정하는 과정을 설명합니다.

나사를 사용하여 제자리에 고정할 때까지 약간 기울어진 상태로 유지됩니다.

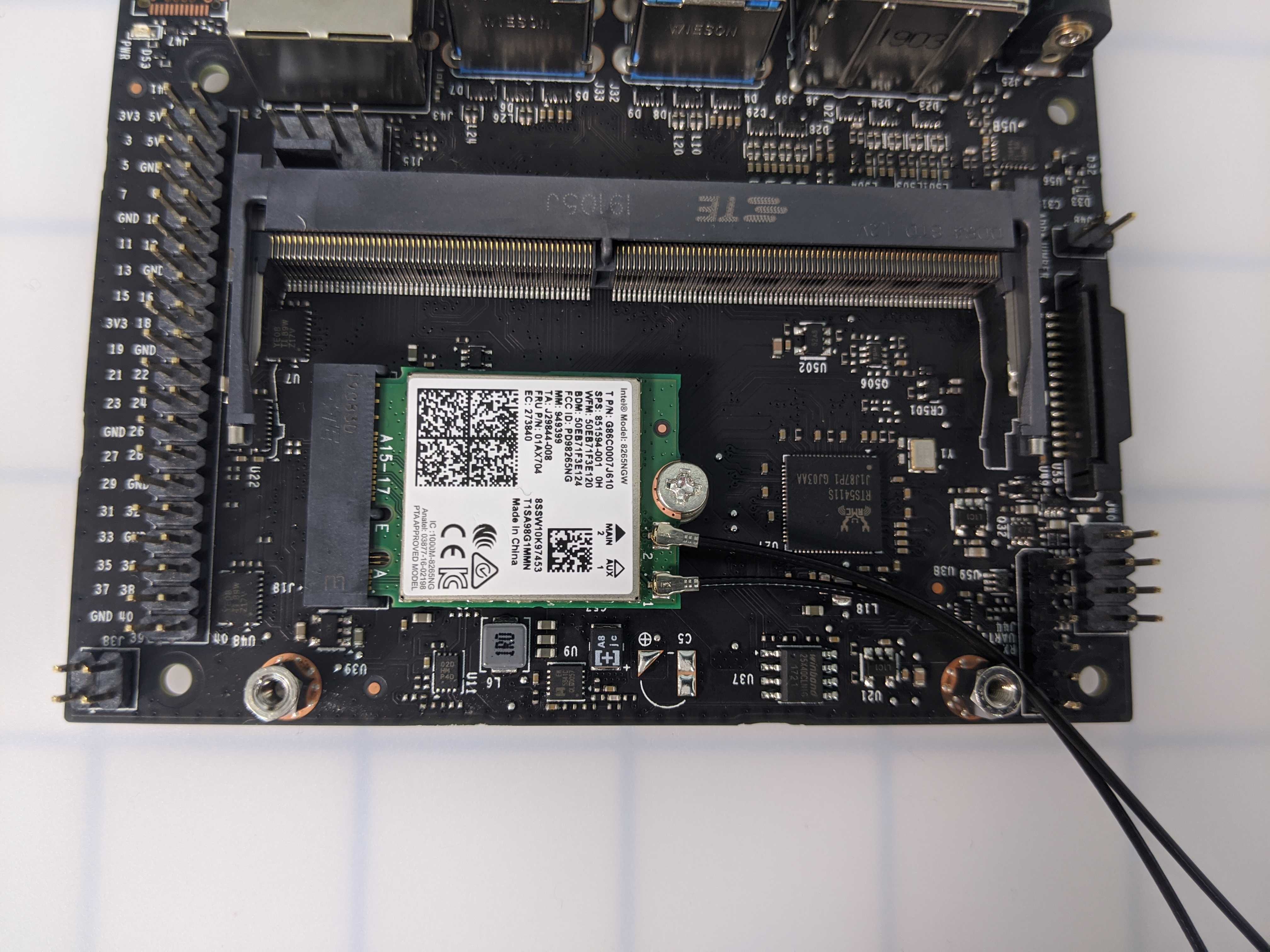

로봇공학을 위한 VEX AI 설정에 사용되는 구성 요소를 보여주는 회로 기판에 장착된 나사의 클로즈업입니다.

나사를 고정하여 인텔 듀얼 밴드 Wi-Fi를 제자리에 고정합니다. 나사가 벗겨지지 않도록 나사를 너무 세게 조이지 마십시오.

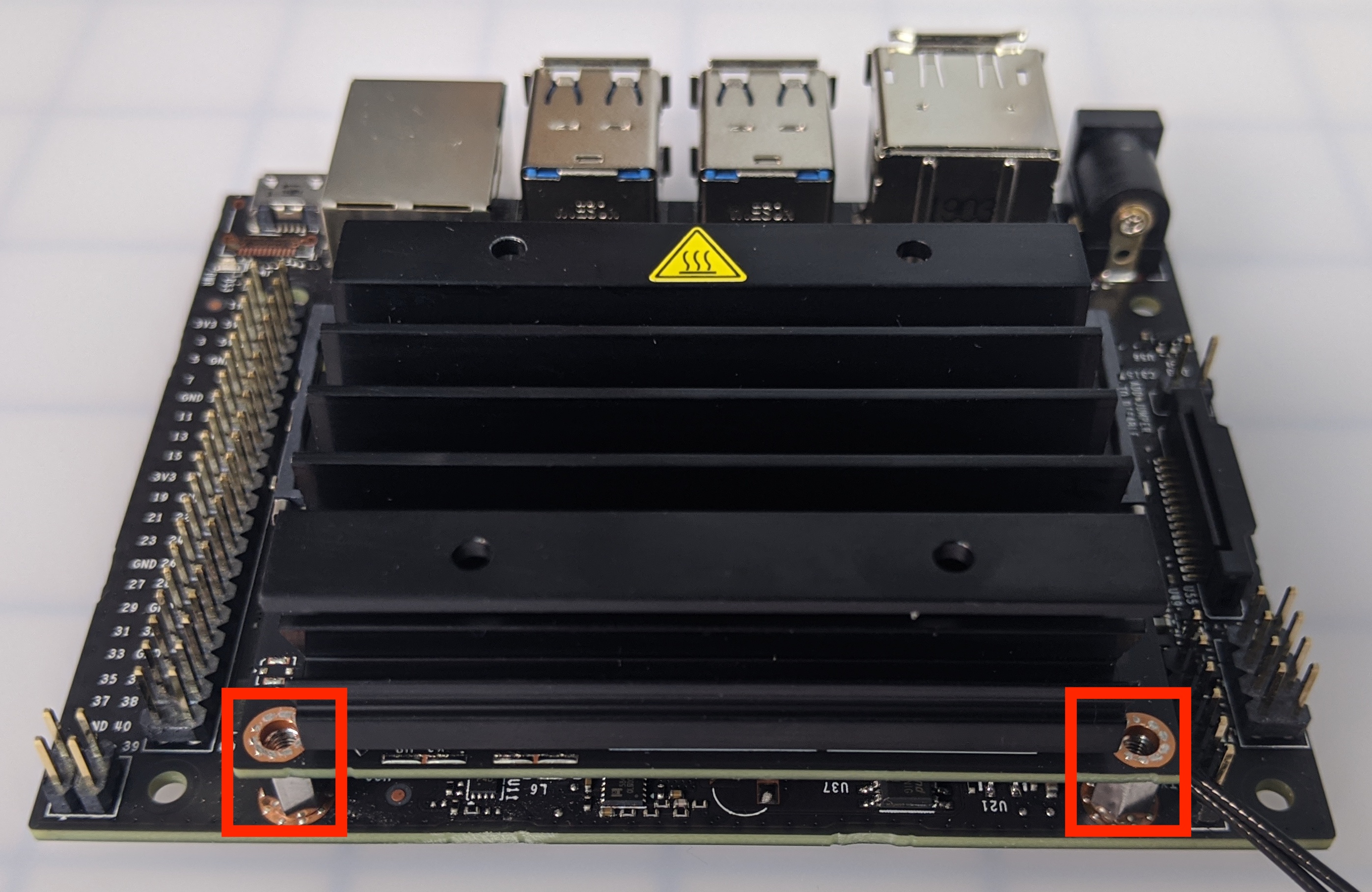

VEX AI 설정을 위한 라벨이 붙은 방열판 구멍 다이어그램으로, VEX 로봇 하드웨어의 최적 냉각을 위한 구멍의 위치와 치수를 보여줍니다.

Jetson Nano 모듈을 캐리어 보드에 비스듬히 다시 놓습니다. 나사 구멍이 수평이 되도록 살짝 아래로 누릅니다.

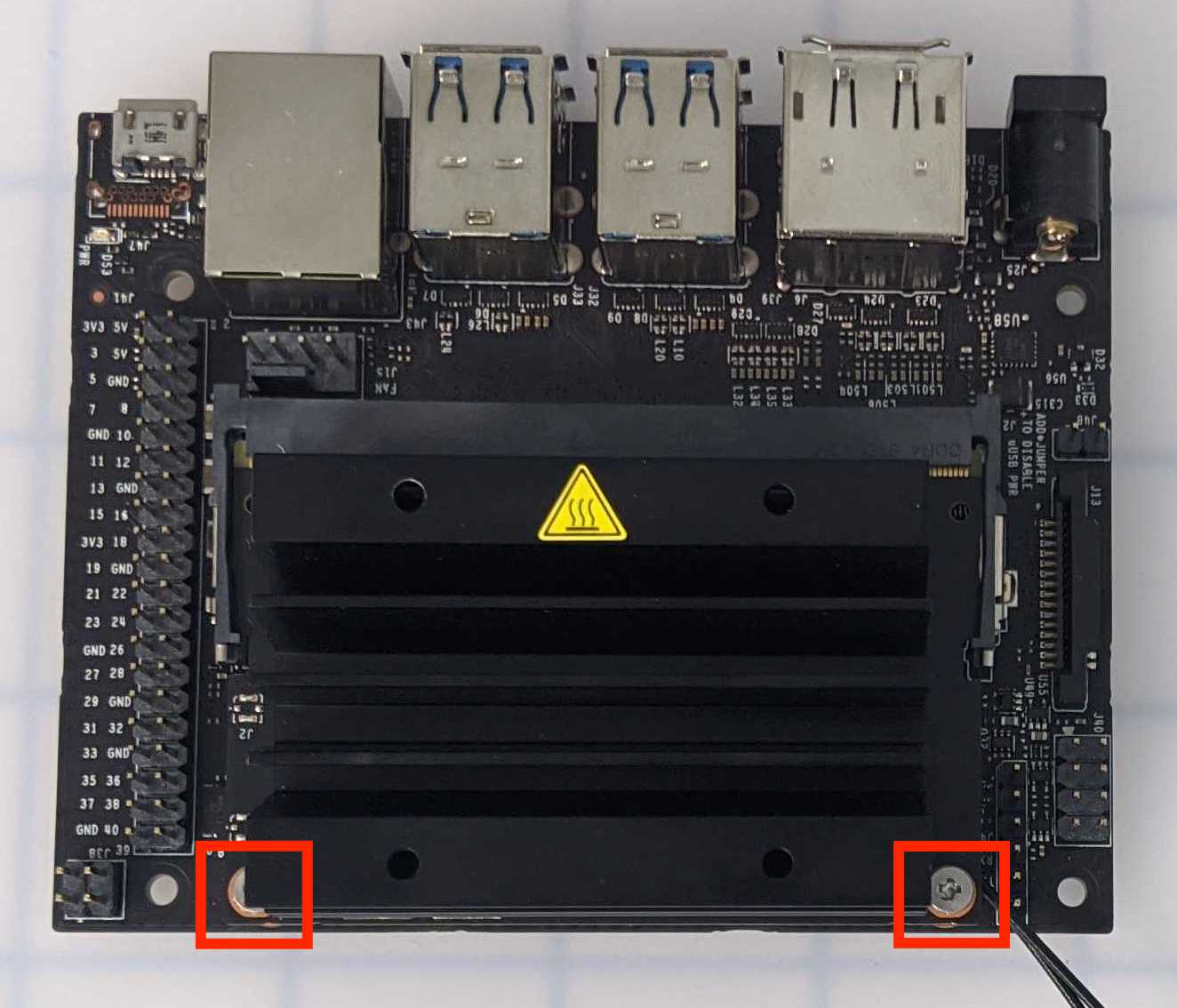

VEX AI 설정에 최종 나사를 설치하는 모습을 클로즈업으로 보여주며, V5 로봇 구성 요소의 조립 과정을 보여줍니다.

두 개의 나사를 다시 Jetson Nano 모듈에 고정하여 캐리어 보드에 부착합니다. 벗겨지는 것을 방지하려면 나사를 너무 세게 조이지 마십시오.

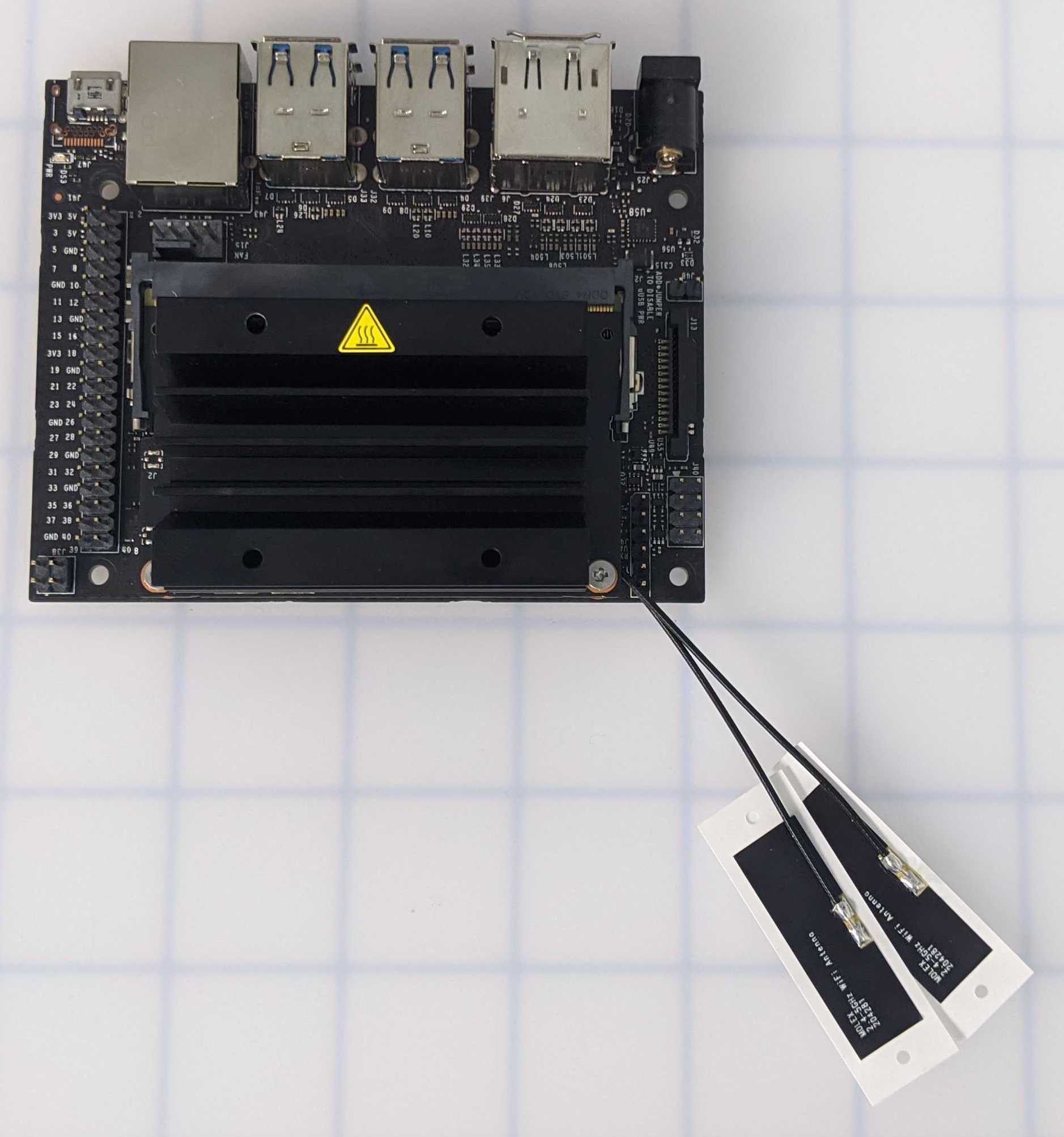

최적의 네트워크 연결을 위한 레이블이 지정된 구성 요소와 연결 단계를 특징으로 하는 VEX AI Wi-Fi 구성의 설정 프로세스를 보여주는 다이어그램입니다.

이제 Intel 듀얼 밴드 Wi-Fi 및 안테나가 설치되었습니다.
