V5 로봇 브레인 - 사용자 인터페이스

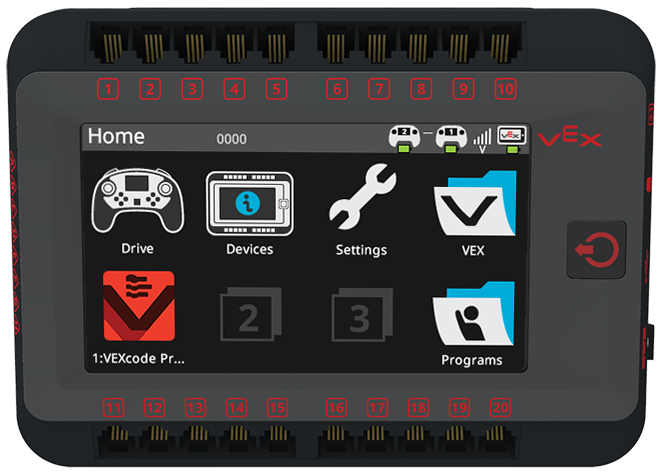

간단한 터치스크린 사용자 인터페이스는 거의 모든 사람에게 친숙하므로 V5를 더욱 쉽게 접근할 수 있습니다. V5 Robot Brain은 480 x 272 픽셀의 4.25인치 풀 컬러 터치 스크린을 갖추고 있습니다.
사용자 인터페이스 기능에는 다음이 포함됩니다.
- 8개의 사용자 프로그램 중 하나를 선택하여 실행
- 내장된 VEX 프로그램 실행
- 프로그램 연결 목록에 액세스
- 프로그램 제어에 액세스
- 연습 경기를 진행하세요
- 언어 변경
- 테마 및 백라이트 선택
- 화면 회전 등...
프로그래머는 선 색상, 너비 및 채우기 제어와 함께 픽셀, 선, 직사각형 및 원을 그릴 수 있는 기능을 갖춘 터치 스크린을 활용할 수도 있습니다. 모든 색상의 다양한 크기, 다국어 글꼴이 내장되어 있습니다. 사용자 프로그램은 듀얼 버퍼 내부 메모리에서 빠르고 효율적으로 그려지며, FPGA는 놀라운 60Hz로 화면 새로 고침을 처리합니다.
V5 Robot Brain의 모든 측면에서 유연성을 찾을 수 있습니다.
- 스마트 모터
- 스마트 센서
- 아날로그 센서
- 디지털 센서
- microSD 카드 확장
- 온보드 진단
- 장치 배선 목록
- 컨트롤러 맵
- 자동 결선 점검
- 자동 장치 펌웨어 업데이트

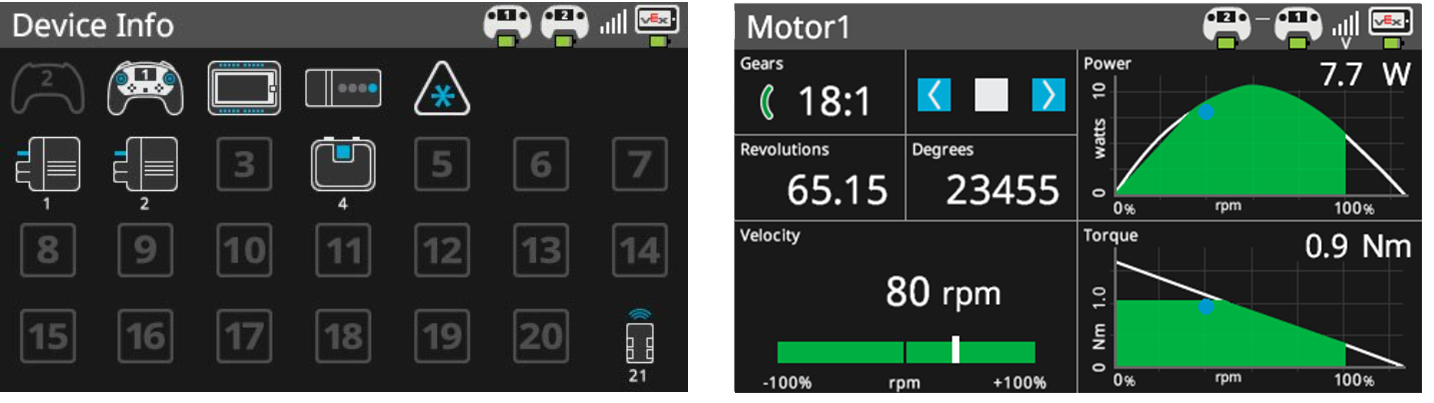

대시보드는 V5의 가장 주목할만한 발전 중 하나입니다. 스위치와 전위차계부터 모터와 배터리까지 연결된 모든 센서와 장치에 대한 대시보드가 내장되어 있습니다. 대시보드는 놀라운 교육 및 진단 기능을 제공하므로 센서가 실제로 수행하는 작업과 해당 작업에 대한 데이터가 어떤 모습인지 실시간으로 확인할 수 있습니다.
