V5 모터 대시보드 보기 – VEX 라이브러리

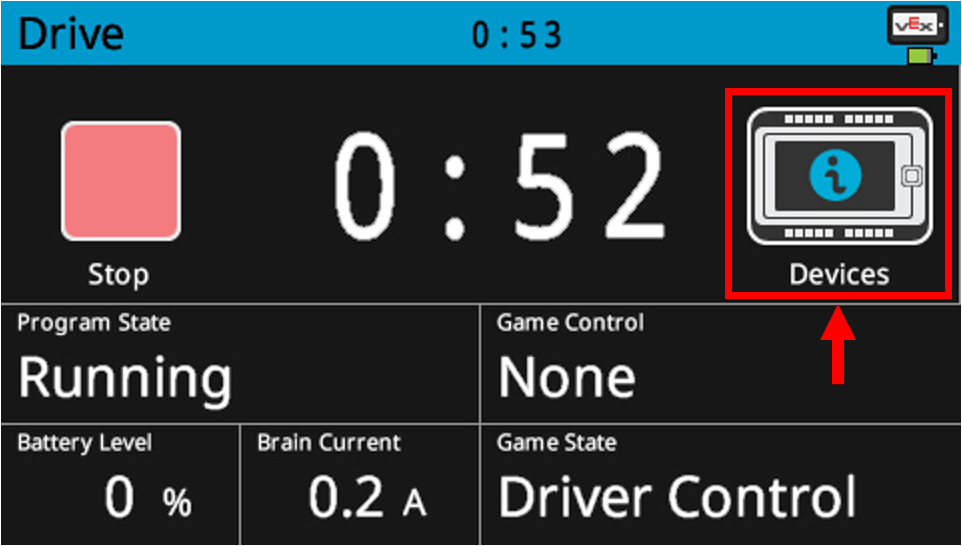

프로그램이 실행되는 동안 두뇌 모양의 화면이 표시됩니다. 메뉴에 '장치' 옵션이 있고, 해당 옵션이 강조 표시되어 있습니다.

프로그램이 실행되는 동안 장치를 클릭하세요

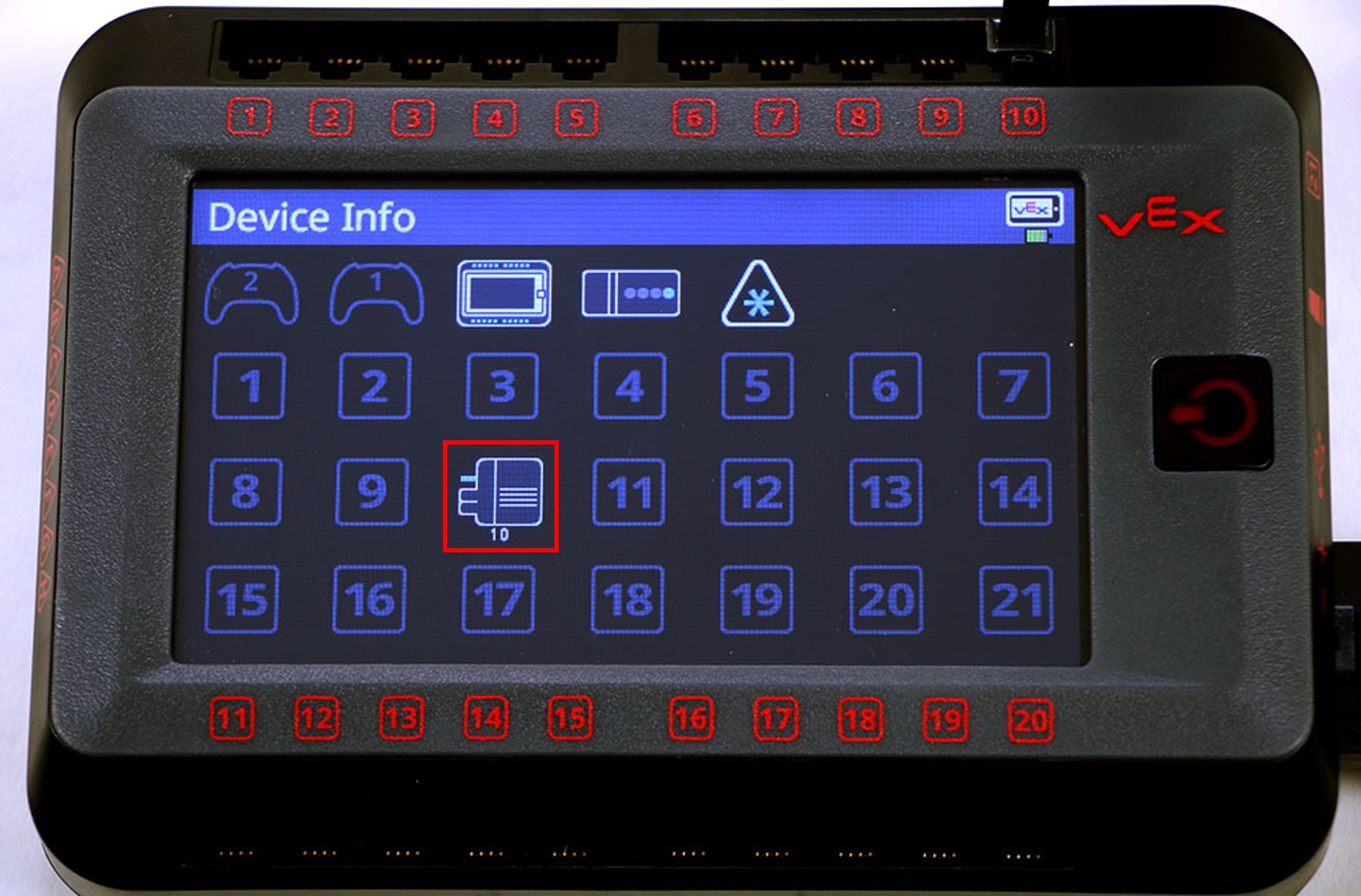

브레인 화면은 장치 정보 메뉴에 표시되며, 이 메뉴에는 브레인의 모든 스마트 포트와 연결된 장치 목록이 있습니다. 장치 정보 메뉴의 스마트 모터 아이콘이 강조 표시되어 있어 해당 아이콘을 선택하면 정보 메뉴를 열 수 있음을 나타냅니다.

모터 대시보드를 보려면 V5 Smart Motor를 선택하세요.

스마트 모터 정보 메뉴에는 기기의 데이터가 표시되는데, 이 메뉴에는 두뇌 화면이 나타납니다. 이 메뉴는 모터의 기어비, 회전수, 각도, 속도, 출력 및 토크 데이터를 표시합니다.

제공된 데이터 검토

참고: 모터 창의 기어 프레임에 표시된 기어비가 모터와 페어링된 V5 스마트 모터 카트리지와 일치하는지 확인하세요. 기어비 표시는 터치스크린의 기어 프레임을 터치하여 변경할 수 있습니다.
