V5 배터리의 LED 표시등은 충전 상태 정보를 제공하고 배터리에 문제가 있는지 알려줍니다. 표시등이 녹색으로 켜져 충전 상태를 표시하고 빨간색으로 켜지거나 깜박여 배터리 충전에 실패했거나 배터리가 작동하지 않음을 경고합니다. 이 문서에서는 V5 배터리 표시등 및 오류를 해석하는 방법을 보여줍니다.

충전 중 배터리 표시등 해석

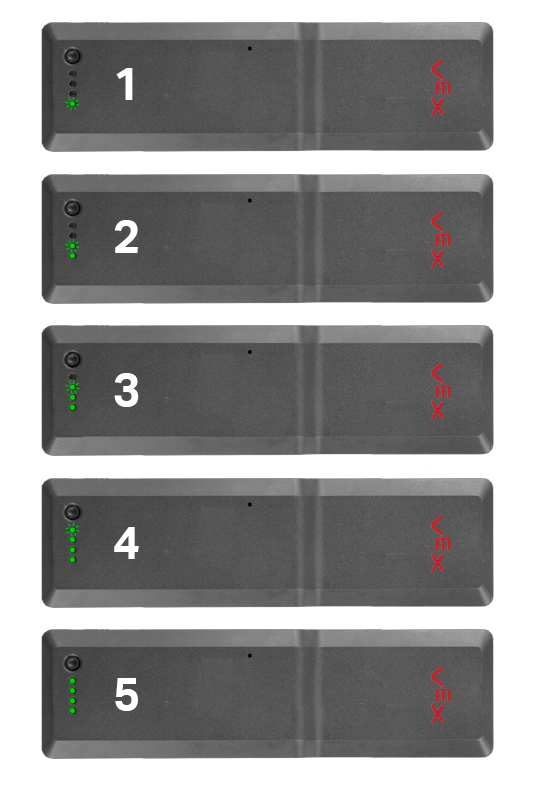

왼쪽 이미지를 참조하세요. 깜박이는 녹색 표시등 옆에는 배터리 충전 단계를 설명하는 설명이 있습니다.

참고:충전이 진행됨에 따라 깜박이는 녹색 표시등의 수가 증가합니다. 배터리가 완전히 충전되면 네 개의 표시등이 잠시 동안 켜졌다가 꺼집니다. 충전기에 연결된 상태에서 배터리를 충전하면 4개의 녹색 LED 표시등이 모두 5초마다 한 번씩 깜박입니다.

방전 시 배터리 표시등 해석


검정색 원형 배터리 게이지 버튼을 눌러 배터리 충전량을 확인합니다.

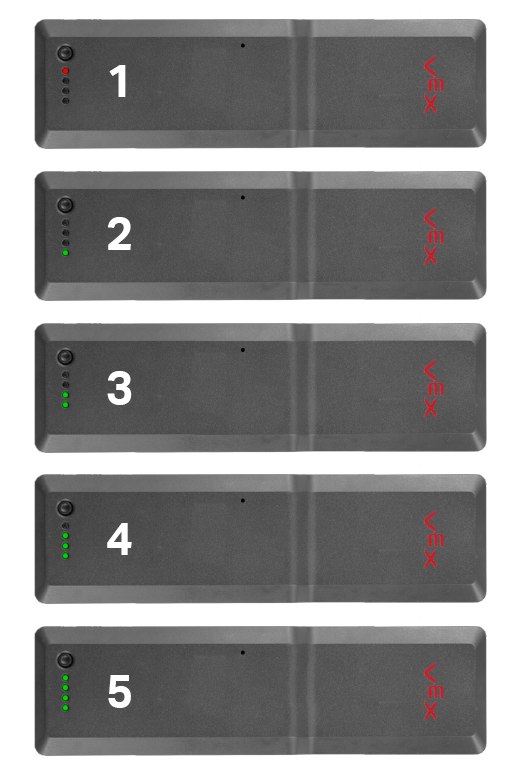

왼쪽 이미지를 참조하세요. 녹색 깜박임 표시등 옆에는 방전 시 배터리 충전 단계를 설명하는 설명이 있습니다.


V5 배터리 오류 해석 방법

빨간색 깜박이는 LED가 네 번째 위치에 있을 때 오류 해결


빨간색 LED 표시등이 초당 5회 깜박이면 가능한 한 빨리 배터리를 충전하십시오. 이는 배터리가 매우 부족함을 나타냅니다.

참고: LED가 깜박이는 동안 충전기가 연결되어 있으면 내부 전압이 증가할 때까지 계속 깜박입니다. 임계 수준을 초과하면 배터리가 다시 안정적인 것으로 간주됩니다.

깜박이는 LED가 세 번째와 네 번째 위치에 있을 때 오류 수정

04_-_Correct_the_error_when_the_flashing_LEDs_are_in_the_third_and_fourth_positions.png

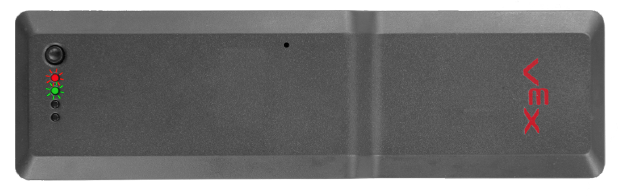

빠르게 깜박이는 빨간색 및 녹색 LED를 확인하세요(vexos 1.0.3 이상용). 이것은 과전압 오류를 나타냅니다.

배터리가 미리 결정된 임계값 아래로 떨어지면 오류가 사라집니다.

배터리를 충전기에 다시 연결하여 오류가 해결되었는지 확인하십시오.

깜박이는 LED가 불량 셀을 나타내는 경우 오류를 인식합니다.


배터리에 빨간색 LED가 표시되고 녹색 LED가 짧게 깜박이면(초당 한 번) 내부 셀 오류가 감지되었으며 배터리가 본질적으로 방전된 것입니다.

참고:이 LED 패턴은 배터리에 불량 셀이 하나 이상 있음을 나타냅니다. 배터리를 교체하는 것이 좋습니다.

빨간색 깜박이는 LED가 네 번째 위치에 있을 때의 오류 이해

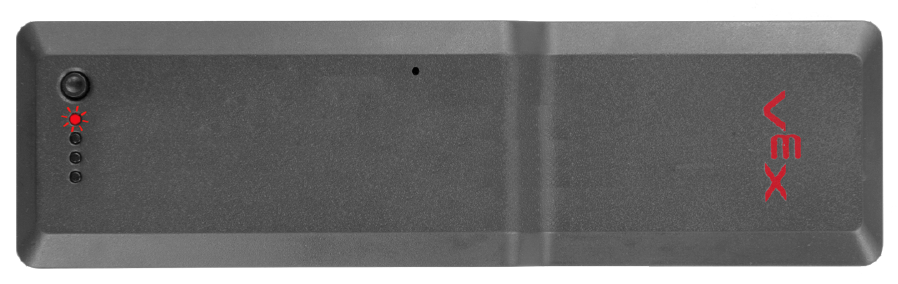

빨간색 LED가 1초에 한 번 느리게 깜박이면 오류를 해결하려면 충전기를 분리하세요.

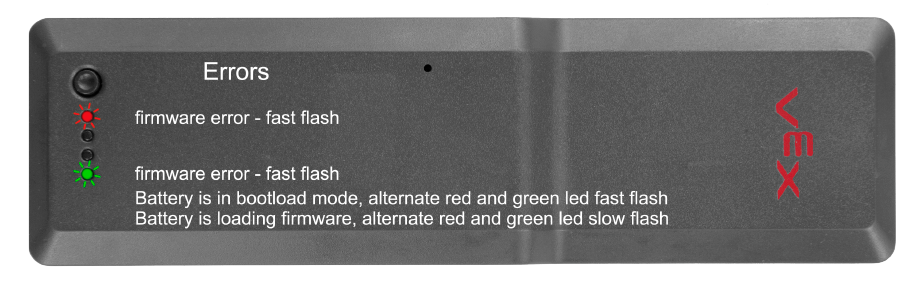

첫 번째 위치와 네 번째 위치에서 빠른 깜박임과 느린 깜박임을 구분합니다.


빨간색과 녹색 LED가 첫 번째와 네 번째 위치에 있고 빠르게 번갈아 깜박이면 유효한 펌웨어가 있는 V5 Brain에 배터리를 연결합니다. 이것은 배터리가 펌웨어 부트로드 모드에 있음을 나타냅니다.

모든 LED가 깜박일 때 오류 해결

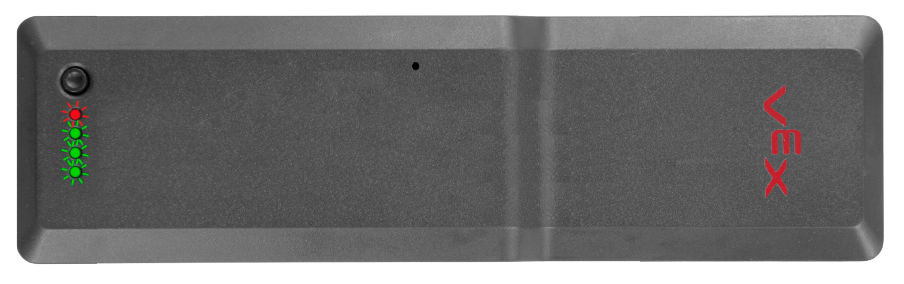

모든 빨간색 및 녹색 LED가 매우 빠르게 깜박이는지 확인합니다. 이것이 발생하고 충전기가 연결되어 있으면 배터리가 펌웨어 부트로드 모드에 있음을 나타냅니다.

모든 LED가 꺼지도록 하기 위해 펌웨어 업데이트를 허용하도록 충전기를 분리한 다음 V5 브레인에 연결합니다.

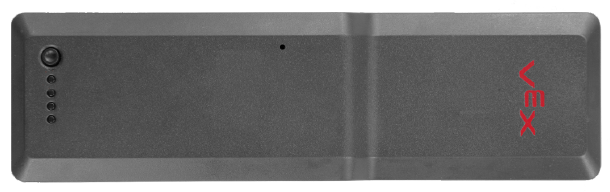

LED가 켜지지 않을 때 오류 해결


배터리를 충전기에 연결하고 분리하기 전에 1시간을 기다리십시오.

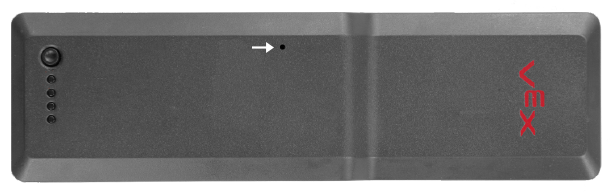

충전 과정에서 표시등이 켜지지 않거나 배터리의 버튼을 누른 후에도 켜지지 않으면 클립이나 비슷한 크기의 물건을 사용하여 아래 그림과 같이 배터리의 리셋 버튼을 누르십시오.


배터리를 충전기에 다시 한 번 연결하고 1시간 정도 기다렸다가 분리하세요.

문제가 계속되면 배터리에 결함이 있는 것이므로 VEX 지원팀(support@vex.com)으로 이메일을 보내야 합니다.
