모터 컨트롤러 55를 사용하면 V5 Brain을 직류(DC) 모터에 연결할 수 있습니다. 아래 단계에 따라 DC 모터를 모터 컨트롤러 55에 연결하고 이를 VEXcode의 장치로 구성하여 코딩 프로젝트에 사용할 수 있도록 하는 방법을 알아보세요.

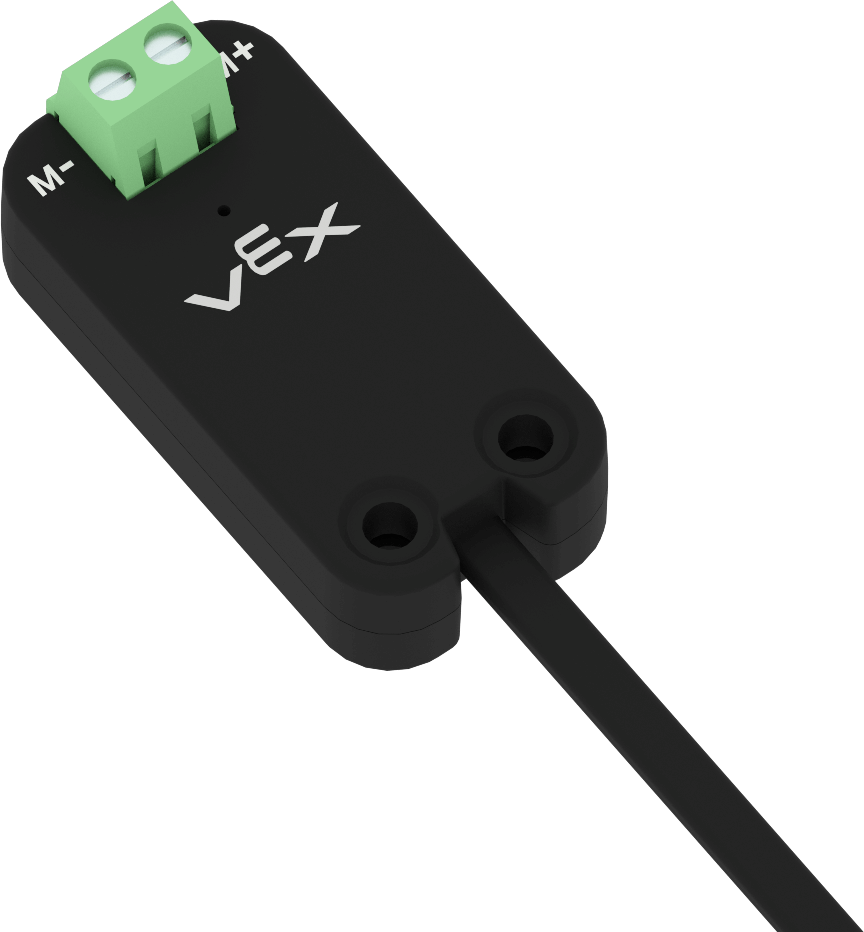

모터 컨트롤러 55개.

모터 컨트롤러 연결 55

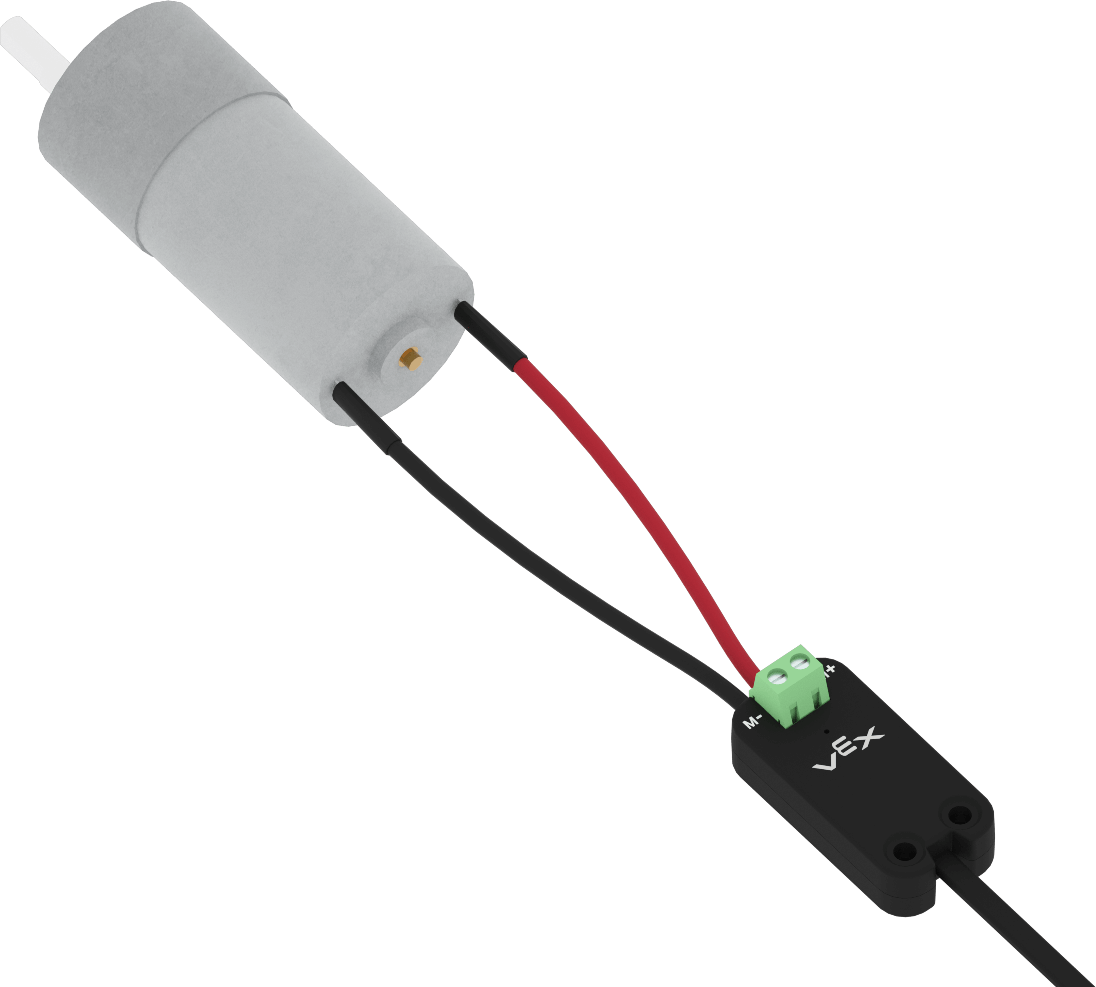

모터 컨트롤러 55개가 DC 모터에 유선으로 연결된 모습이 나와 있습니다.

나사가 완전히 풀렸는지 확인하십시오. 그런 다음 DC 모터를 모터 컨트롤러 55에 연결합니다.

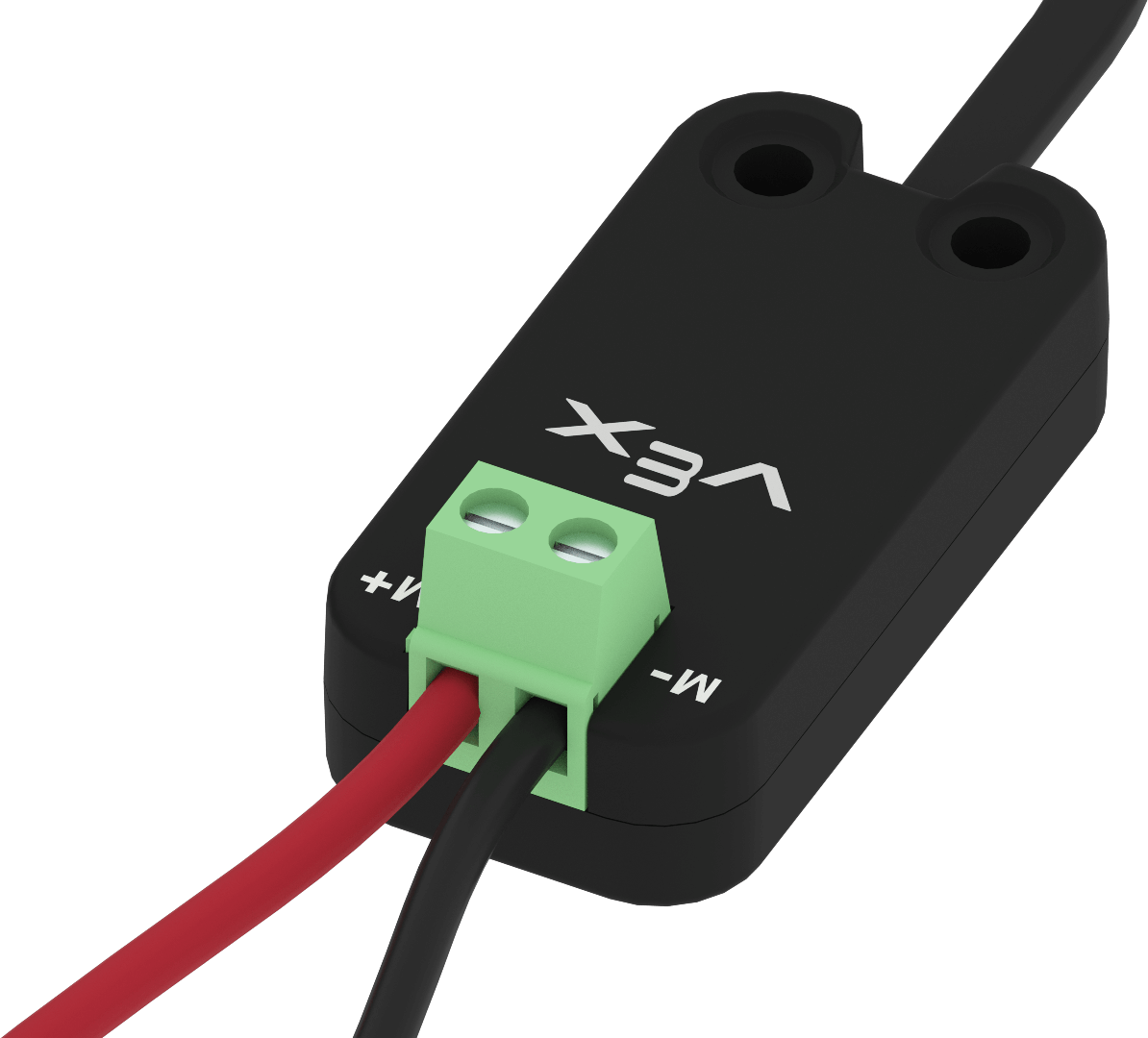

전선을 연결한 후에 조여야 한다는 것을 나타내기 위해 모터 컨트롤러 55 조각의 나사를 클로즈업으로 보여줍니다.

모터 컨트롤러 55의 나사를 완전히 조이십시오. 이렇게 하면 DC 모터에 연결되는 전선이 안전하고 움직이지 않게 됩니다.

DC 모터에 유선으로 연결되고, V5 Brain의 스마트 포트 중 하나에 유선으로 연결된 모터 컨트롤러 55의 다이어그램입니다. V5 브레인은 로봇 배터리에 연결된 모습도 보여줍니다.

모터 컨트롤러 55가 V5 Brain에 연결되면 VEXcode에서 장치로 추가해야 합니다.

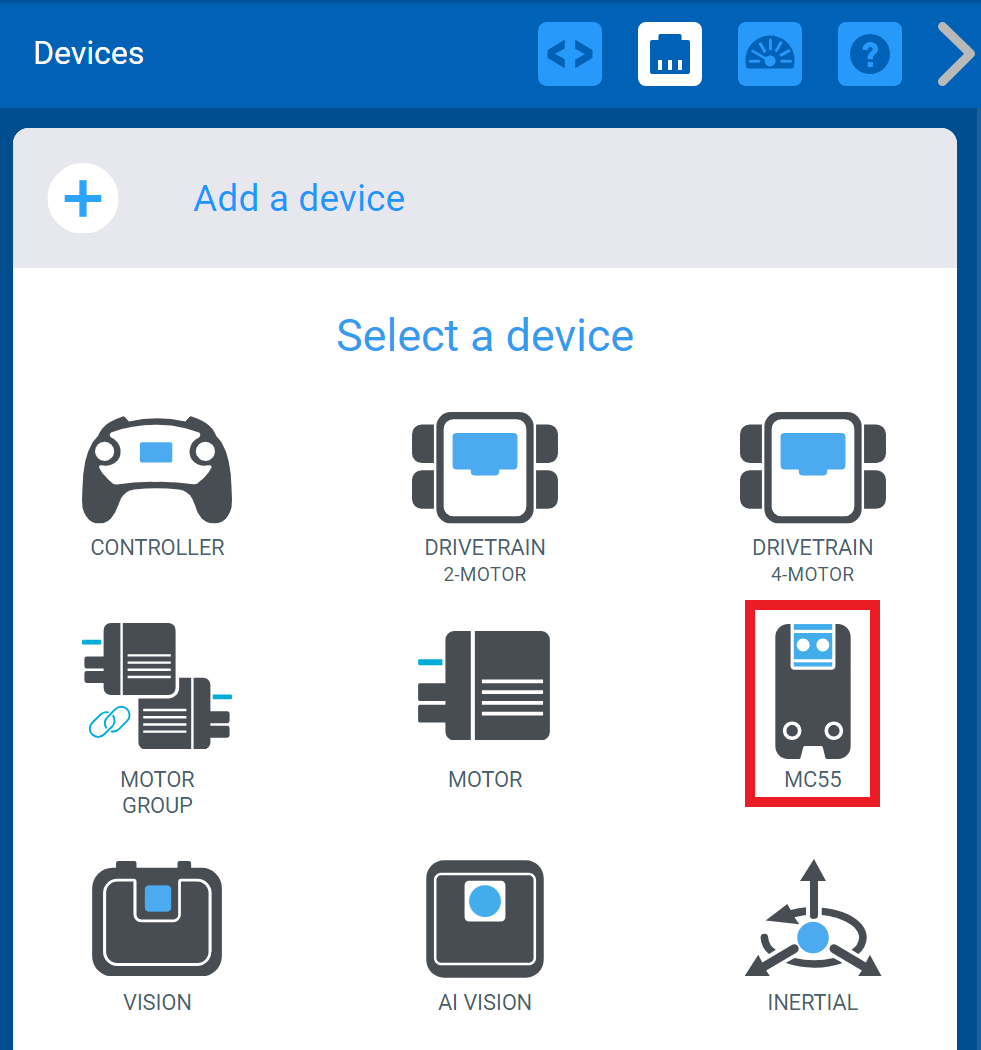

장치 추가 버튼을 선택한 후의 VEXcode V5 장치 메뉴입니다. MC55 옵션이 강조되었습니다.

VEXcode에서 모터 컨트롤러 55를 구성합니다.

새 장치를 추가하고 MC55선택합니다.

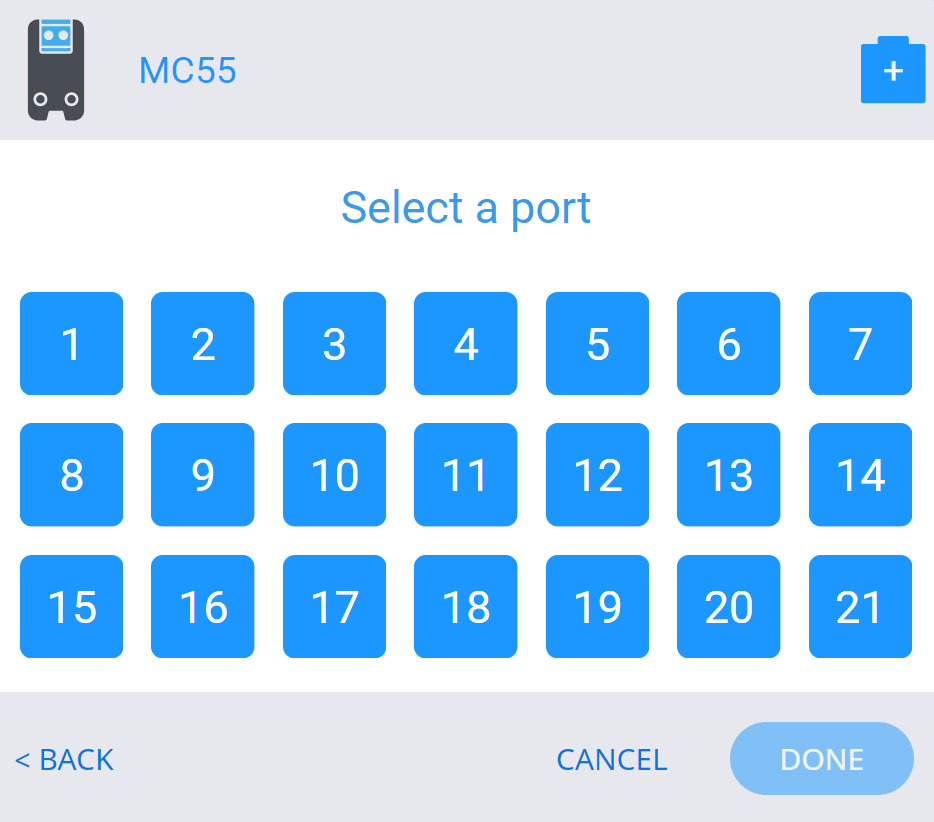

VEXcode V5 모터 컨트롤러 55에 대한 특정 포트를 선택할 수 있는 포트 메뉴를 선택하세요.

모터 컨트롤러 55가 연결된 포트를 선택합니다.

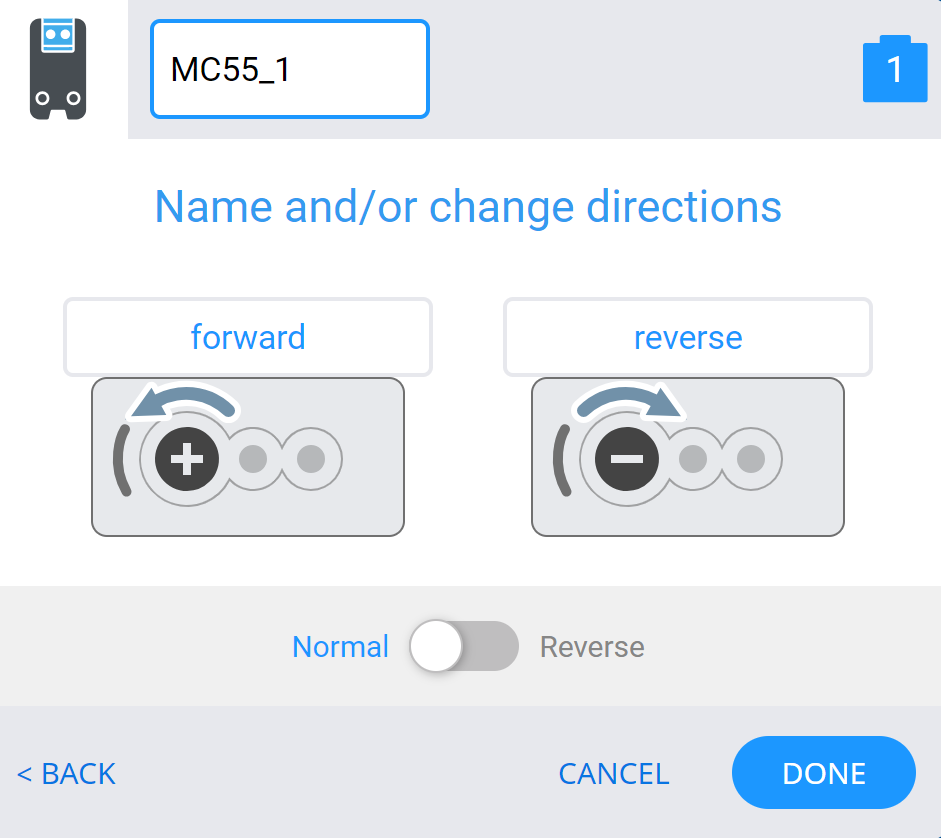

스마트 포트를 선택한 후 VEXcode V5 장치 메뉴에 모터 컨트롤러 55 옵션이 표시됩니다. 이 옵션을 사용하면 각 회전 방향의 이름을 지정하고 회전 방향을 반대로 바꿀 수 있습니다.

모터 컨트롤러 55가 연결된 DC 모터와 일치하도록 설정을 사용자 정의하십시오.

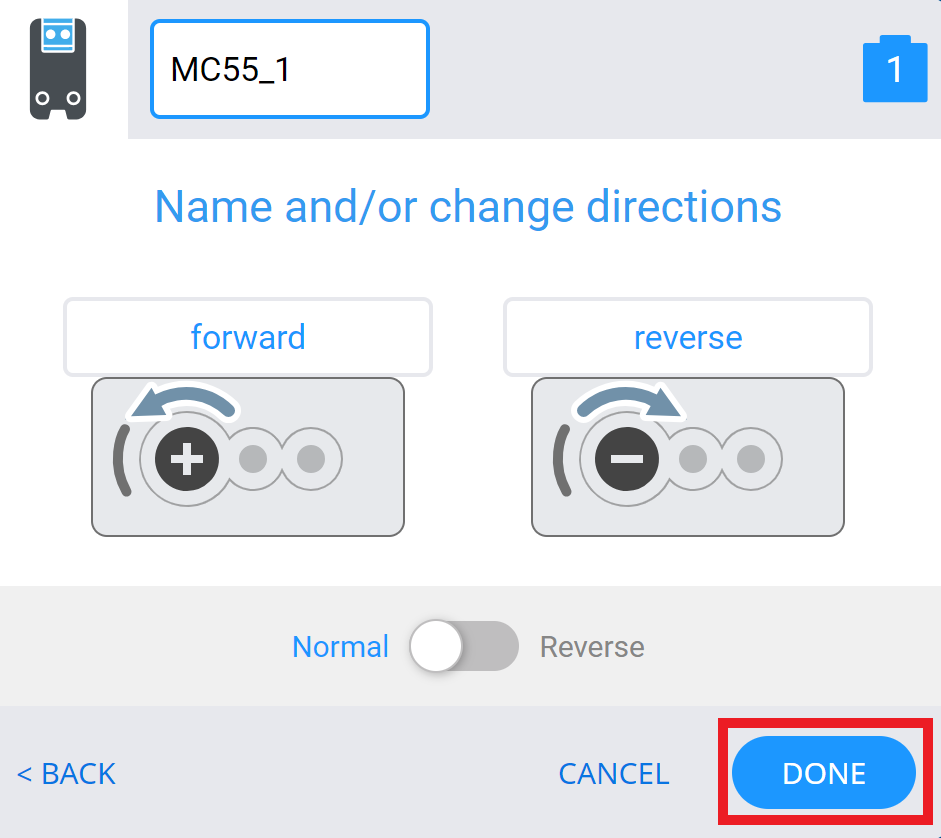

스마트 포트를 선택한 후 VEXcode V5 장치 메뉴에 모터 컨트롤러 55 옵션이 표시됩니다. 아래에서 완료 버튼이 강조 표시됩니다.

완료를 선택하세요.

이제 DC 모터는 모터 컨트롤러 55를 사용하여 제어할 수 있습니다.
