VEXcode 프로젝트에서 AI 비전 센서를 활용하려면 첫 번째 단계로 센서와 VEXcode를 성공적으로 연결해야 합니다. 여기에는 다음이 필요합니다.

이러한 항목을 준비한 후 아래를 진행하여 AI 비전 센서를 VEXcode EXP에 연결하는 단계를 살펴보세요.

USC C 케이블을 사용하여 노트북에 연결된 AI 비전 센서.

1. USB-C 케이블을 사용하여 AI 비전 센서를 컴퓨터에 연결합니다.

코드 뷰어와 인쇄 콘솔 아이콘 사이에 장치 아이콘이 강조 표시된 VEXcode EXP 도구 모음입니다.

2. VEXcode EXP를 열고 장치 메뉴를 엽니다.

장치 추가 버튼이 강조 표시된 VEXcode EXP 장치 메뉴입니다.

3. 장치 추가선택하세요.

장치 추가 버튼을 선택한 후의 VEXcode EXP 장치 메뉴입니다. AI Vision 옵션이 강조 표시되었습니다.

4. AI Vision선택하세요.

AI Vision Sensor에 사용 가능한 포트를 보여주는 포트 선택 메뉴의 스크린샷입니다.

5. 센서가 연결된 스마트 케이블 포트를 선택하세요.

VEXcode EXP의 AI Vision 센서 설정 메뉴에서 센서는 AIVision1로 표시됩니다. 큰 AI 비전 센서 아이콘이 표시되고, 그 아래에 구성이라고 표시된 파란색 버튼이 강조 표시됩니다.

6. 구성선택하세요.

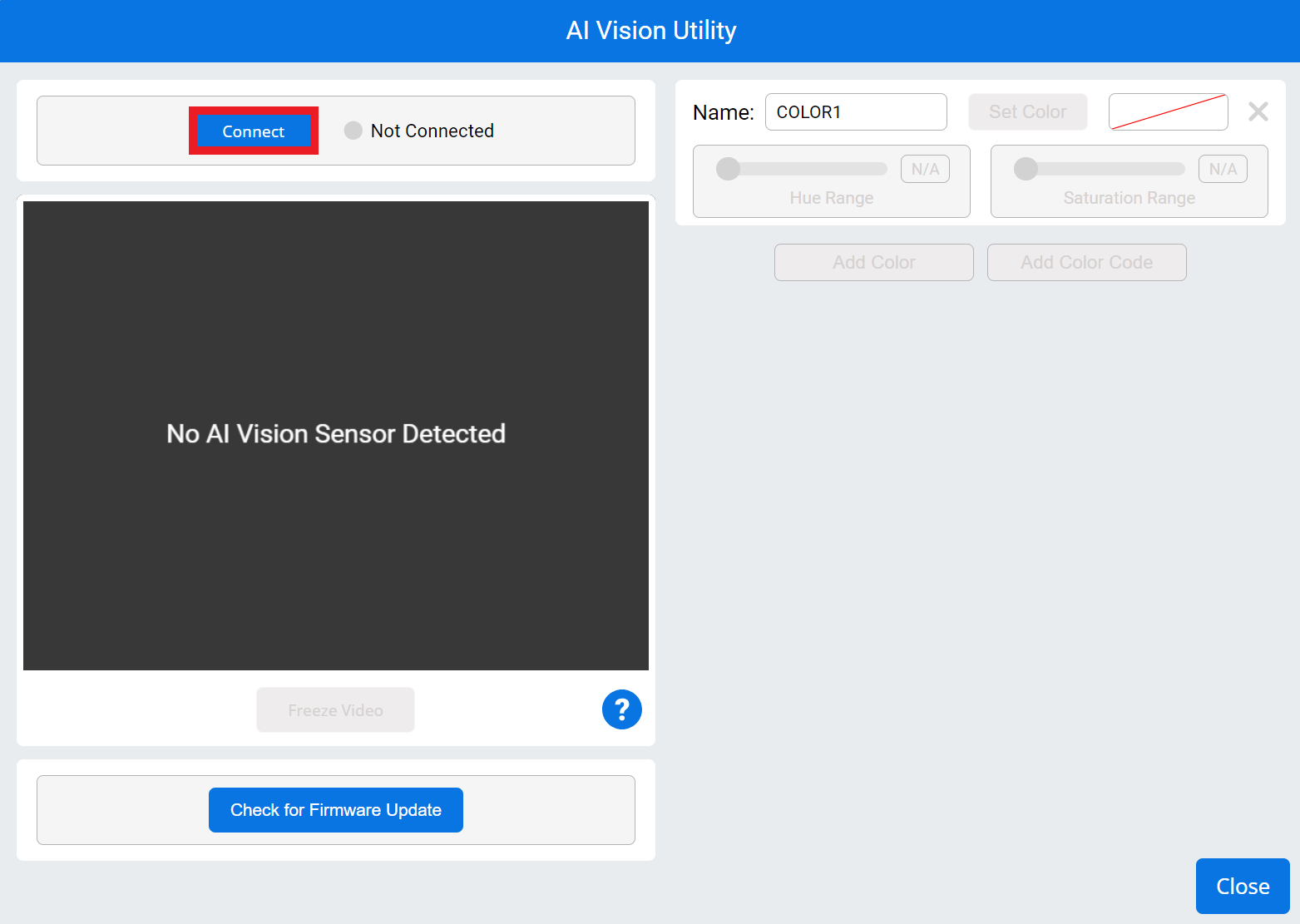

센서가 연결되지 않은 AI 비전 유틸리티. 라이브 피드가 비어 있고 AI 비전 센서가 감지되지 않았습니다라는 메시지가 표시됩니다. 위에는 연결이라고 쓰여진 강조된 버튼이 있습니다.

7. AI 비전 센서 유틸리티 창이 열립니다. AI 비전 센서를 연결하려면 Connect 선택하세요.

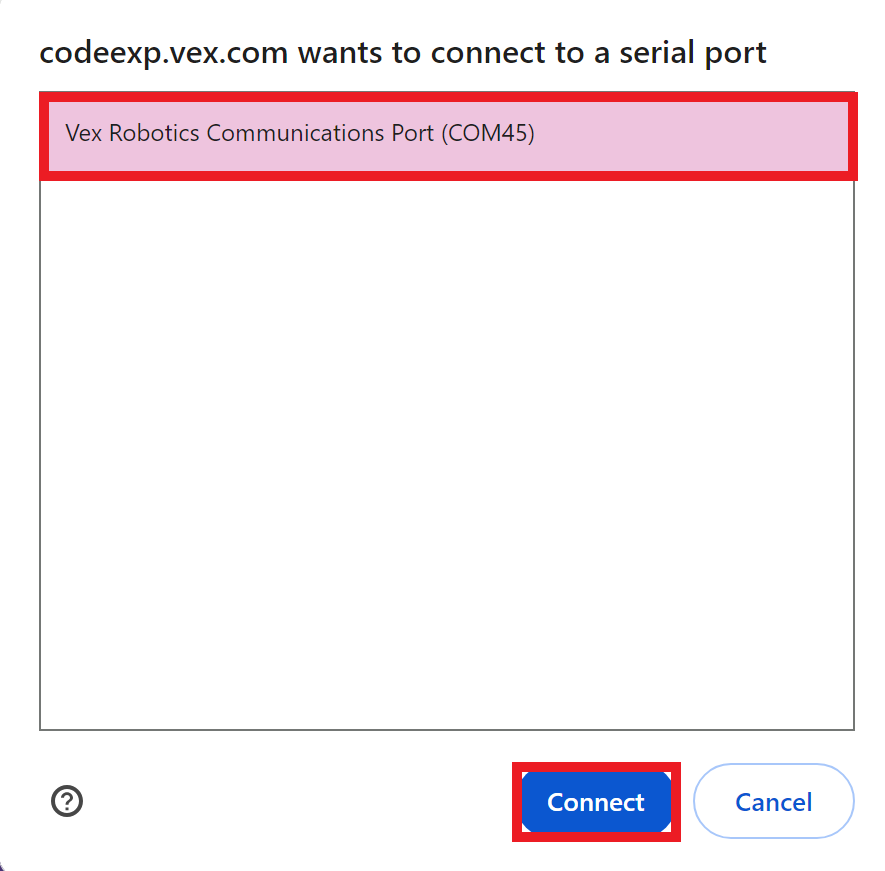

VEX 로봇 통신 포트라는 옵션이 있는 브라우저 연결 창입니다. 통신 포트 옵션이 강조 표시되고, 연결 버튼 아래에도 강조 표시됩니다.

8. 연결할 직렬 포트를 선택하라는 창이 나타납니다. 유일하게 가능한 옵션을 선택하세요.

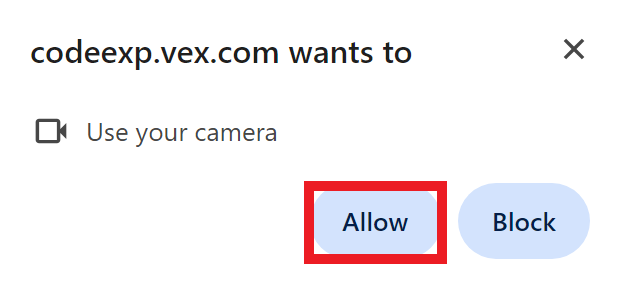

codeexp.vex.com이 귀하의 카메라를 사용하려고 한다는 브라우저 프롬프트가 표시됩니다. 아래에는 허용과 차단이라는 두 가지 옵션이 있습니다. 허용 옵션이 강조 표시됩니다.

9. 카메라 사용 허가를 요청하는 대화 상자가 나타납니다. 허용을 선택하세요.

참고: 노트북의 웹 카메라 등 다른 카메라가 이미 컴퓨터에 연결되어 있는 경우 해당 카메라의 표시등이 잠시 켜질 수 있습니다. 이는 정상적인 현상이며 VEXcode는 기본적으로 AI Vision Sensor로 설정됩니다.

AI Vision Utility는 VEXcode EXP에서 열립니다. AI 비전 센서의 현재 뷰가 표시되고 강조 표시됩니다. 위에서 녹색 '연결됨' 상태가 강조 표시되어 연결이 성공적임을 나타냅니다.

10. AI 비전 센서의 비디오 화면은 센서가 보고 있는 내용을 보여줍니다.

업데이트하는 데 몇 초 정도 걸릴 수 있습니다.

업데이트가 되지 않으면 센서와 컴퓨터의 케이블 연결을 확인하세요.

현재 보기 아래에 펌웨어가 최신 상태라는 강조 표시된 버튼이 있는 AI Vision Utility 메뉴입니다. 버튼이 회색으로 표시되고, 현재 버전이 아래에 나열됩니다. 이 예에서 버전은 버전 1.0.0.b16으로 읽힙니다.

11. AI Vision Sensor 화면 아래에는 AI Vision Sensor의 펌웨어에 대한 정보가 있습니다.

AI Vision Utility 메뉴에서 현재 보기 아래에 '새로운 업데이트 사용 가능'이라는 버튼이 표시됩니다. 버튼 아래에 버전이 나열되어 있습니다. 이 예에서는 버전 1.0.0.b12로 표시되어 있습니다.

12. 버튼에 새 업데이트 가능이라고 표시되어 있으면 펌웨어를 업데이트해야 한다는 의미입니다. 이 기사를 AI Vision Sensor의 펌웨어 업데이트에 대해 알아보세요.

AI Vision Utility 메뉴에서 현재 보기 아래에 펌웨어가 최신 상태라는 버튼이 표시됩니다. 버튼이 회색으로 표시되고 버전이 아래에 나열됩니다. 이 예에서는 버전 1.0.0.b13으로 읽힙니다.

13. 펌웨어가 최신 상태입니다 이라고 표시되면 AI 비전 센서에 최신 펌웨어가 설치되어 사용할 준비가 된 것입니다!

스마트 케이블을 통해 EXP Brain에 연결된 AI 비전 센서.

14. AI Vision Sensor 구성을 마치면 센서를 컴퓨터에서 분리하고 Smart Cable을 사용하여 EXP Brain에 연결합니다.

AI Vision 센서를 구성하는 방법에 대한 자세한 내용은 여기를 참조하세요.

AI 비전 센서를 스마트 케이블로 EXP Brain에 연결했습니다. 뇌는 USB 케이블을 통해 노트북 컴퓨터에 연결된 것으로 보입니다.

15. 이제 AI 비전 센서를 사용하여 EXP Brain을 컴퓨터에 연결하고 프로젝트를 다운로드할 수 있습니다.
