플렉스 휠이란?

플렉스 휠은 규격을 준수하도록 설계된 소프트 휠이며 다음과 같은 다양한 응용 분야에 유용합니다.

  • 단단한 플라스틱 게임 개체 집어 들기
  • 모양이 불규칙한 물체(예: 큐브, 디스크 등) 집어 들기
  • 일반 구동 휠이 어려움을 겪을 수 있는 필드 장애물 위로 주행

Flex 휠은 원래 대부분의 응용 분야에 1/2" 육각 또는 1-1/8" 원형 보어를 사용하는 VEXpro 제품 라인용으로 설계되었습니다. 그러나 V5는 1/8" 및 1/4" 사각 샤프트를 사용합니다. V5 로봇에서 플렉스 휠을 사용하려면 V5 샤프트로 플렉스 휠을 구동할 수 있는 특정 어댑터도 사용해야 합니다.

이 가이드에서는 각 크기의 플렉스 휠이 V5 ¼인치 고강도 사각 샤프트 또는 ⅛인치 사각 샤프트(둘 다 V5의 표준)에서 작동하도록 만드는 데 필요한 부품을 식별합니다.

플렉스 휠 사이즈

VRC 로봇에 사용할 수 있는 플렉스 휠에는 네 가지 크기가 있습니다. 두 개의 작은 크기에는 육각 구멍이 있고 두 개의 큰 크기에는 둥근 구멍이 있습니다.

바퀴의 직경 휠의 너비 구경
1.625” 0.500” ½” 육각(소형)
2” 0.500” ½” 육각(소형)
삼" 1.000” 1.125인치 원형(소형)
4” 1.000” 1.125인치 원형(소형)

플렉스 휠 소재는 유연하기 때문에 의도한 샤프트에서 미끄러지지 않도록 보어의 크기가 의도적으로 작습니다. 이 때문에 Flex Wheel을 보면 보어가 일치하는 어댑터보다 훨씬 작습니다.

플렉스 휠 듀로미터

VEX V5 경쟁 로봇의 다이어그램은 구성 요소와 조립품을 보여주고 경쟁 로봇의 설계와 구조를 설명합니다.

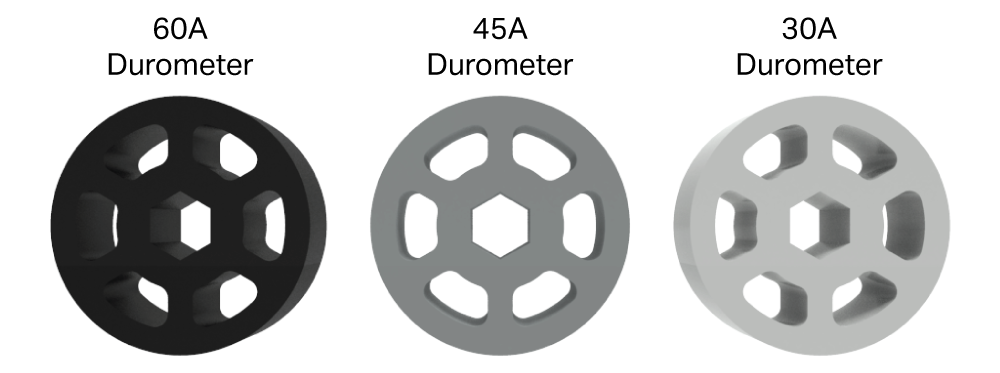

Flex Wheel의 각 크기는 세 가지 경도계로 제공됩니다. 경도계는 재료의 상대적 경도를 식별하고 결과적으로 Flex Wheel의 유연성을 나타냅니다. 'A'는 유연한 성형 고무에 사용되는 특정 측정 척도를 나타냅니다. 숫자가 높은 경도계(예: 60A)는 더 단단하고 숫자가 낮은(예: 30A)은 매우 유연합니다.

특정 사용 사례에 따라 Flex Wheel 경도계를 선택하면 다음과 같은 여러 가지 이유로 도움이 될 수 있습니다.

  • 물체를 흡입할 때 휠이 구부러지는 정도를 변경할 수 있습니다. 예를 들어, 더 부드러운 바퀴는 더 단단한 물체를 집는 데 더 적합할 수 있고, 더 단단한 바퀴는 더 부드러운 물체를 집는 데 더 적합할 수 있습니다.
  • 흡입구가 한 번에 여러 개의 게임 개체를 흡입할 수 있을 만큼 넓은 경우, 서로 다른 경도계를 사용하여 흡입구 한쪽의 그립에 영향을 주어 물체가 걸리는 것을 방지할 수 있습니다.
  • 드라이브 애플리케이션에서 듀로미터 플렉스 휠을 선택하는 것은 자동차의 서스펜션을 조정하는 것과 같습니다. 바퀴가 부드러울수록 충격을 더 잘 완화하고 경로에 있는 물체를 쉽게 오를 수 있지만 평지에서 주행할 때 로봇이 탄력을 갖게 될 수도 있습니다. 바퀴가 단단할수록 주행은 "부드러워지지만" 물체 위로 올라가는 데 어려움을 겪을 수 있습니다.
듀로미터 …과 유사하다
30A 부드러운 고무밴드
45A 연필 지우개
60A 자동차 타이어


1.625” 및 2” 플렉스 휠 어셈블리

가장 작은 두 개의 플렉스 휠인 1.625인치와 2인치는 V5 ¼인치 고강도 사각 샤프트와 호환되기 위해 두 개의 액세서리 부품이 필요합니다.

추가로 두 개의 인서트를 사용하여 이 휠을 V5 ⅛” 정사각형 샤프트와 호환되게 만들 수 있습니다.

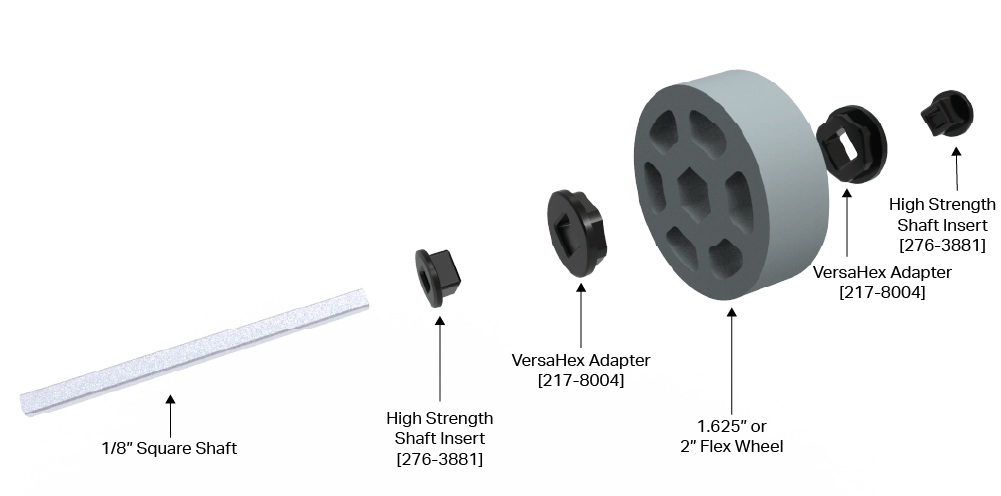

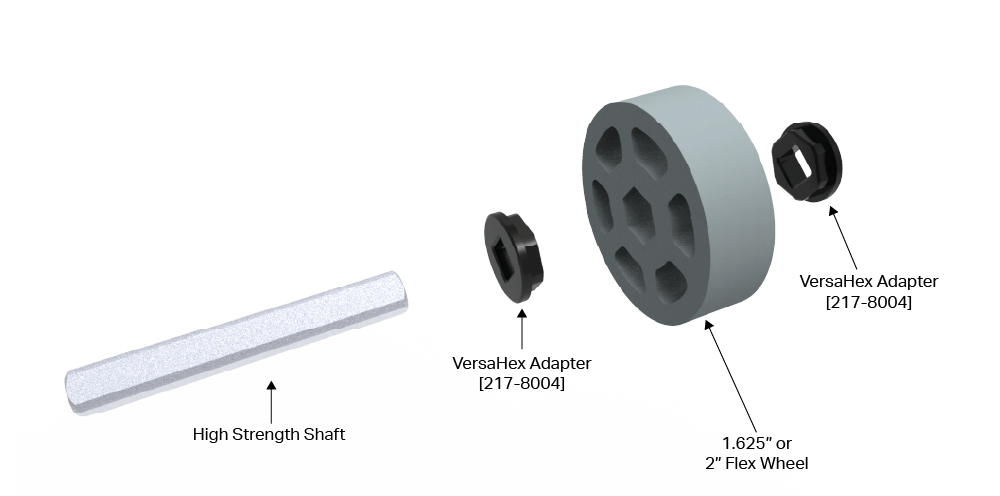

로봇에서 1.625인치 및 2인치 플렉스 휠을 사용하는 데 필요한 부품을 이해하려면 아래 다이어그램을 참조하십시오.

다양한 구성 요소와 기능을 보여주는 VEX V5 경쟁 로봇의 다이어그램으로, 경쟁 로봇에 관련된 디자인과 구조를 설명합니다.

V5 경쟁 로봇의 구성 요소와 기능을 보여주는 다이어그램으로, V5 카테고리 설명과 관련된 로봇 구조 내의 다양한 부품과 기능을 보여줍니다.

3인치 및 4인치 플렉스 휠 어셈블리

두 가지 더 큰 크기의 플렉스 휠인 3인치와 4인치는 V5 ¼인치 고강도 사각 샤프트와 호환되기 위해 4개의 액세서리 부품이 필요합니다.

추가로 두 개의 인서트를 사용하여 이 휠을 ⅛” 정사각형 샤프트와 호환되게 만들 수 있습니다.

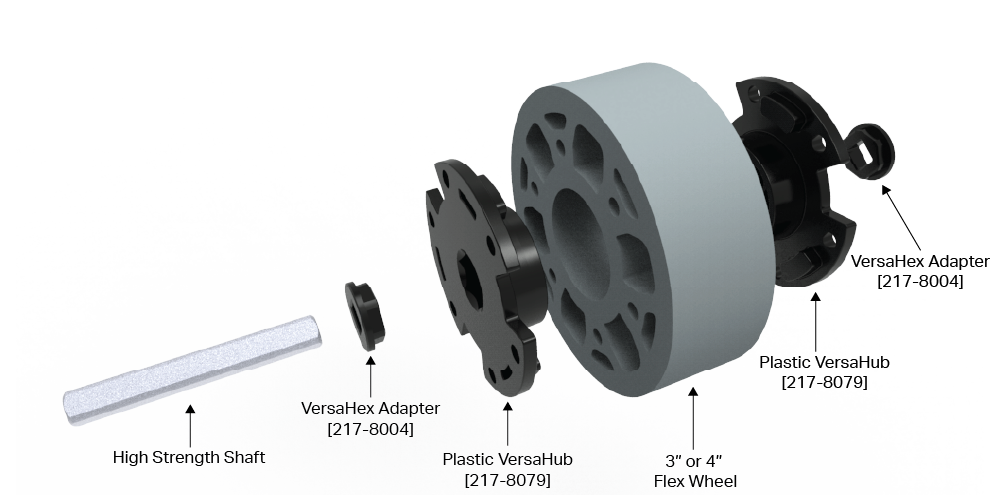

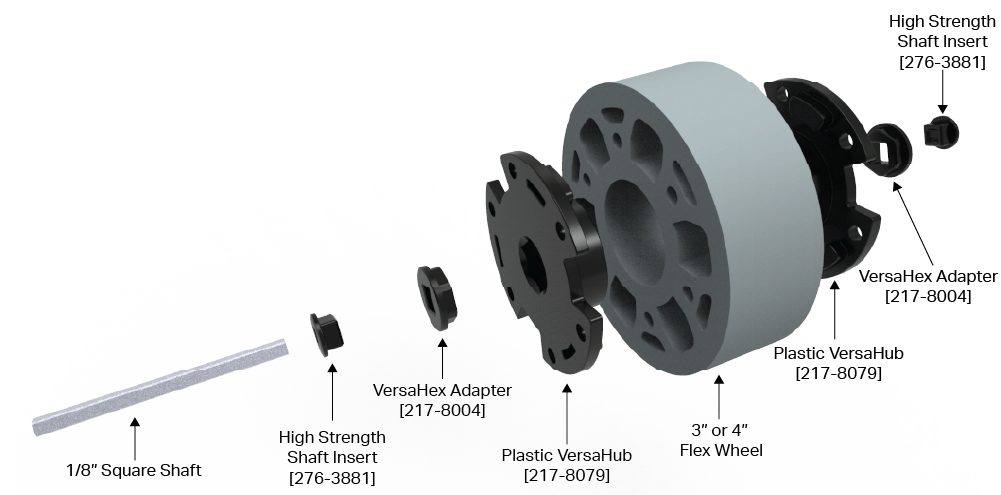

로봇에서 3인치 및 4인치 플렉스 휠을 사용하는 데 필요한 부품을 이해하려면 아래 다이어그램을 참조하십시오.

V5 경쟁 로봇의 구성 요소와 레이아웃을 보여주는 다이어그램으로, V5 카테고리 설명과 관련된 모터, 센서, 구조적 요소와 같은 주요 부품을 보여줍니다.

다양한 구성 요소와 그 배열을 보여주는 VEX V5 경쟁 로봇의 다이어그램으로, 경쟁 로봇의 설계와 구조를 설명합니다.

선택적으로 표준 V5 하드웨어를 사용하여 VersaHub를 Flex Wheel에 고정할 수 있습니다. 이는 이 문서에 설명된 어댑터의 사용을 대체하지는 않지만 필요한 경우 추가적인 안정성을 제공할 수 있습니다. 긴 나사를 반대쪽에 너트가 있는 관통 볼트로 사용할 수 있습니다. 또는 ¼인치 스탠드오프를 3인치 및 4인치 Flex 휠 내부의 볼트 원에 눌러 더 짧은 나사가 플라스틱 VersaHub를 양쪽에서 고정할 수 있습니다. 바퀴.

요약표

이 표에는 V5 로봇에 사용할 단일 Flex Wheel 어셈블리를 제작하는 데 필요한 부품이 요약되어 있습니다.

플렉스 휠 사이즈 V5 샤프트 크기 VersaHex 어댑터 베르사허브 고강도 샤프트 인서트
276-3881
1.625인치 또는 2인치 ¼” 고강도 2배 필수 필요하지 않음 필요하지 않음
⅛” 정사각형 2배 필수 필요하지 않음 2배 필수
3인치 또는 4인치 ¼” 고강도 2배 필수 2배 필수 필요하지 않음
⅛” 정사각형 2배 필수 2배 필수 2배 필수



부품 대체품

위 이미지의 부품과 기능적으로 동일한 부품이 몇 개 있으며, 이는 플렉스 휠 어셈블리를 만드는 데 상호 교환적으로 사용할 수 있습니다. 다음 부품은 서로 대체가 가능하며 모두 VRC 로봇에 사용하기에 적합합니다.

베르사허브

다음 부분은 기능적으로 동일합니다.

  • 217-8079 - 1/2인치 육각 보어 플라스틱 VersaHub v2
  • 217-2592 - 1/2인치 육각 보어 알루미늄 VersaHub

VersaHex 어댑터

다음 부분은 기능적으로 동일합니다.

  • 217-8004 - 플라스틱 1/2" VersaHex 어댑터 v2(1/4" 정사각형 보어)(48팩)
  • 217-7946 - 1/2" VersaHex 어댑터 v2(1/4" 정사각형 구멍, 1/8" 길이)(8팩)
  • 217-7947 - 1/2" VersaHex 어댑터 v2(1/4" 정사각형 구멍, 1/4" 길이)(8팩)

플렉스 휠 청소

장기간 사용 후 팀에서는 Flex Wheel을 청소해야 할 수도 있습니다. VEX에서는 깨끗한 천에 탈이온수를 묻혀 휠 표면을 닦을 것을 권장합니다. 플렉스 휠을 청소할 때 이소프로필 알코올을 사용하지 마십시오. 휠 제조에 사용되는 화합물이 손상될 수 있습니다.

대체 플렉스 휠 장착 방법

위에 표시된 조립 방법은 V5 로봇에 Flex Wheel을 장착하기 위한 최상의 솔루션입니다. 그러나 우리는 여러 가지 이유로 모든 팀에서 이것이 가능하지 않을 수 있다는 것을 알고 있습니다. Flex Wheel이 있고 위에 표시된 어댑터 중 하나 이상이 누락된 경우 VRC 또는 비경쟁 로봇에서 Flex Wheel을 작동시킬 수 있는 방법이 있습니다.

이러한 대안은 위에 표시된 방법만큼 잘 수행될 수도 있고 그렇지 않을 수도 있으며 이러한 대안 중 일부는 다른 대안보다 더 나은 성능을 발휘한다는 점에 유의하는 것이 중요합니다. 대체 방법은 모두 처음에는 함께 작동하도록 설계되지 않았지만 위기에 처했을 때 작동하는 부품을 사용합니다.

1.625” 및 2” 플렉스 휠의 대안

1.625인치 및 2인치 플렉스 휠에 대한 다음 대안은 조립이 쉬운 순서대로 나열되어 있습니다.

대안 1: 276-3891 클램핑 샤프트 칼라(⅛” 샤프트) 또는 276-6102 고강도 클램핑 샤프트 칼라

클램핑 샤프트 칼라는 1.625" 및 2" 플렉스 휠의 육각 보어에 약간의 억지 끼워맞춤으로 눌러 이러한 휠을 ⅛" 샤프트 또는 ¼" 샤프트와 호환되게 만들 수 있습니다.

조립 단계:

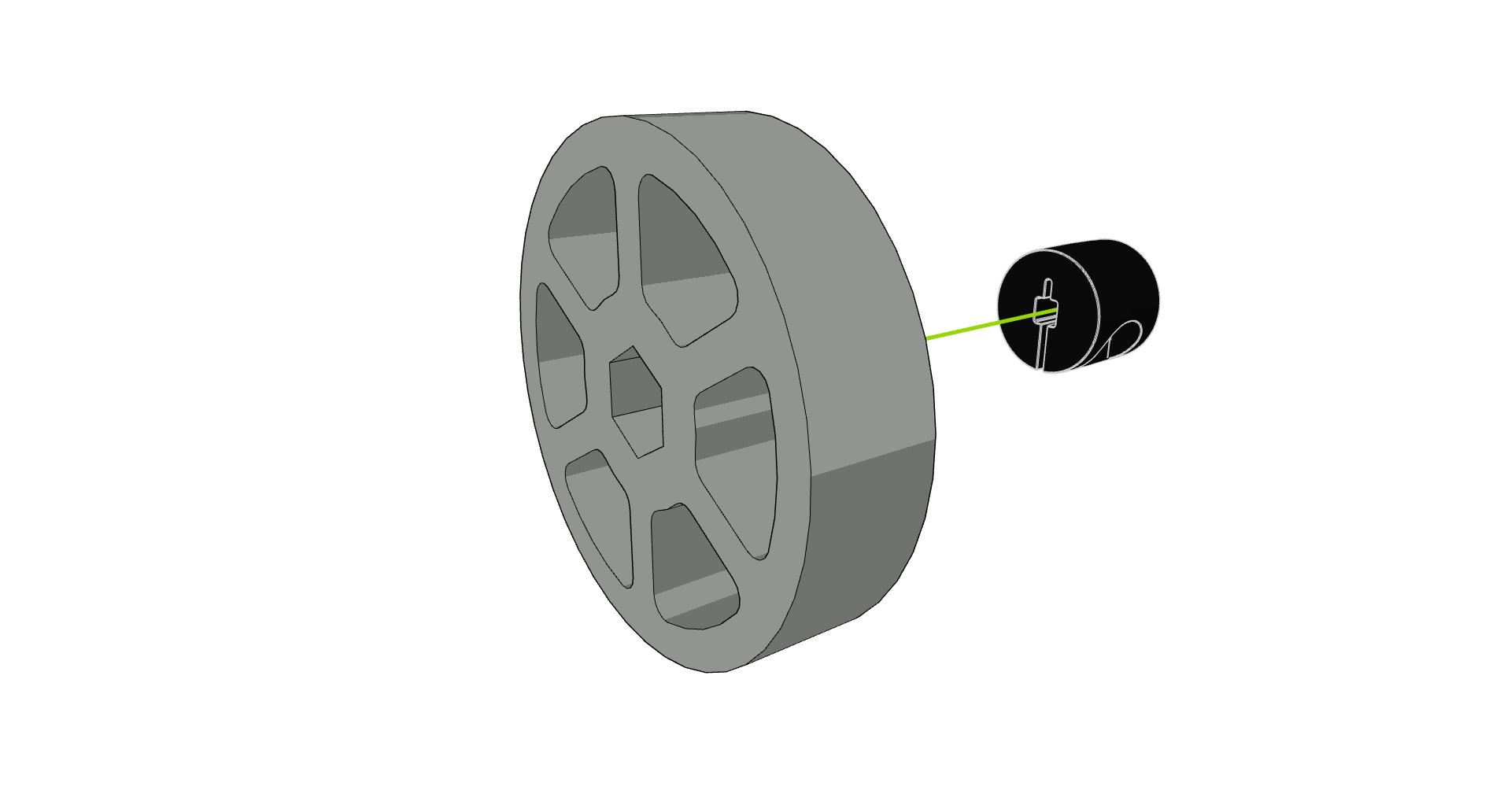

  • 1단계: 샤프트 칼라와 플렉스 휠을 정렬합니다. 위의 Flex Wheel을 잡고 샤프트 칼라를 단단한 표면에 배치하는 것이 더 쉬울 수 있습니다.
    V5 카테고리에서 경쟁 로봇을 조립하기 위한 1단계를 설명하는, 샤프트 칼라와 플렉스 휠의 정렬을 보여주는 이미지입니다. 샤프트 칼라는 단단한 표면에 놓고 플렉스 휠은 그 위에 놓습니다.

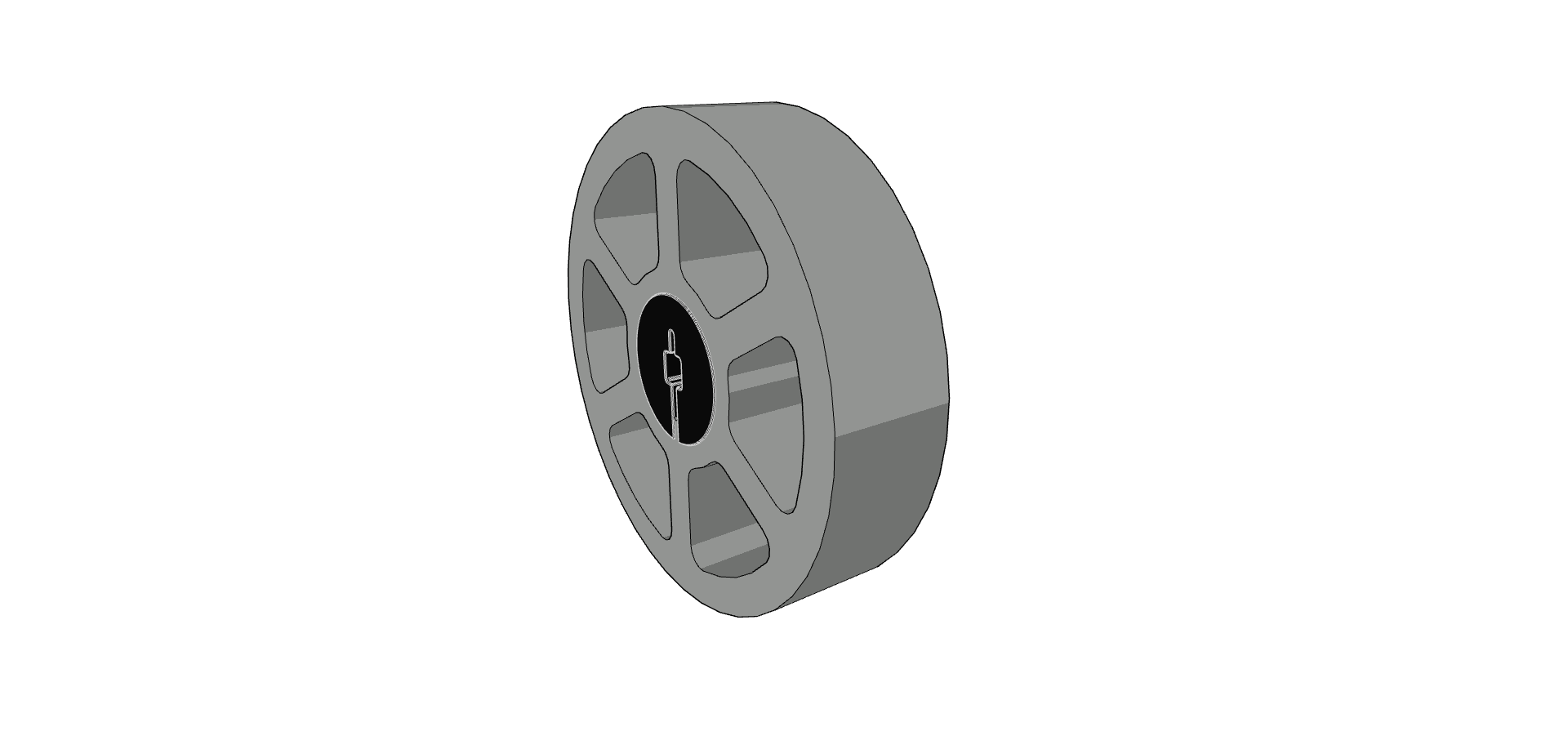

  • 2단계: 플렉스 휠을 샤프트 칼라 위로 밀어 넣습니다. Flex Wheel을 비스듬히 아래로 누른 다음 샤프트 칼라 위로 흔들어 샤프트 칼라를 보어에 넣는 것이 가장 쉬울 수 있습니다.
    VEX V5 경쟁 로봇을 조립하는 2단계를 보여주는 다이어그램으로, 적절한 정렬을 위해 샤프트 칼라 위로 플렉스 휠을 각도로 밀어 넣는 방법을 설명합니다.

대안 2: 276-2551 12T HS 기어(¼” HS 샤프트)

12T HS 기어는 1.625인치 및 2인치 플렉스 휠의 육각 보어에 잘 끼워맞춰집니다. 이 옵션을 사용하면 Flex Wheel이 ¼” HS 샤프트에 맞도록 됩니다.

참고: 이 부분은 금속이므로 시간이 지남에 따라 Flex Wheel이 찢어지기 시작할 수 있습니다. 바퀴가 파손되지 않도록 주의해서 이 방법을 사용하십시오.

조립 단계:

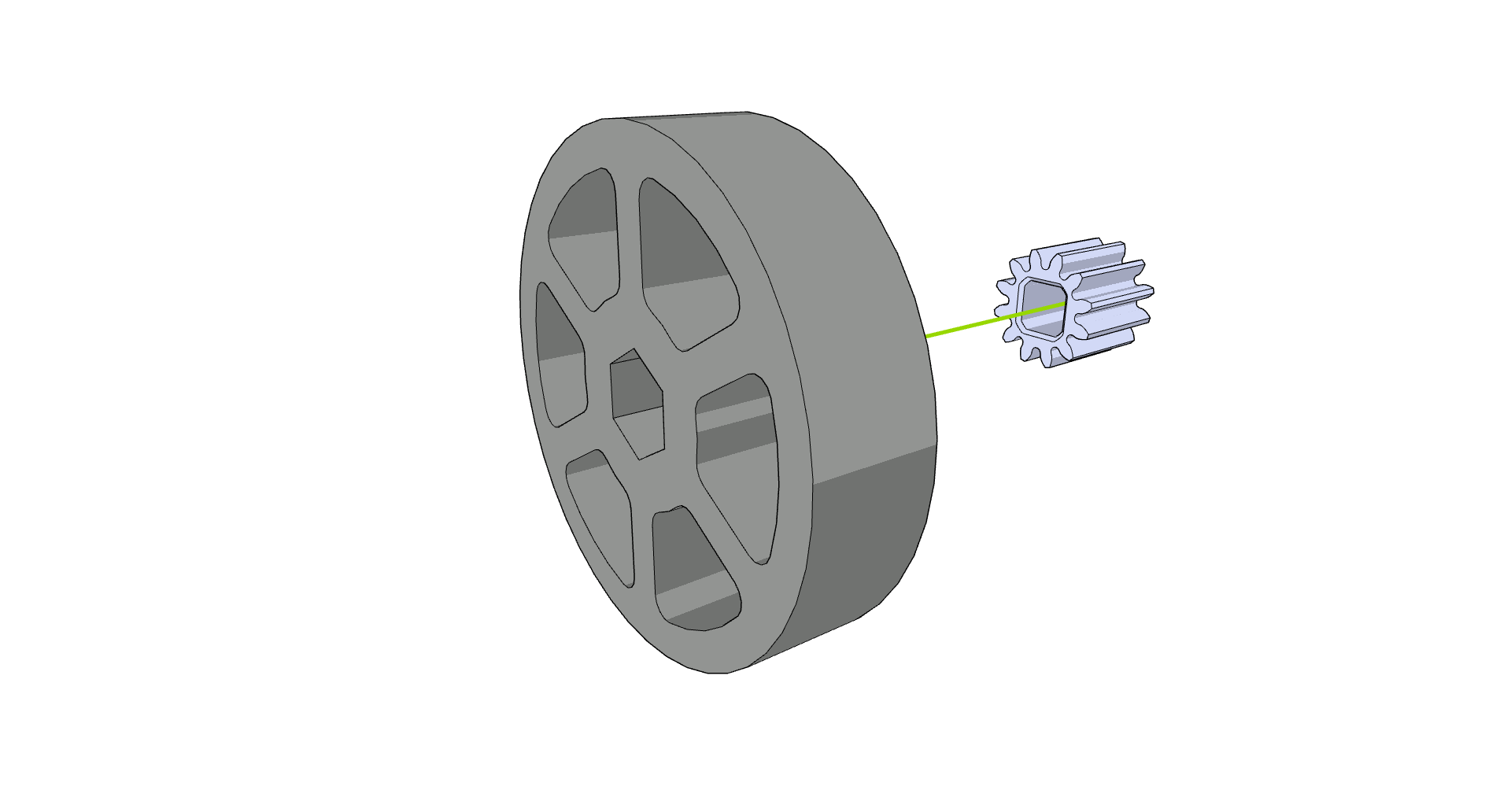

  • 1단계: 12T 피니언과 플렉스 휠을 정렬합니다. 위의 플렉스 휠을 잡고 피니언을 단단한 표면에 놓는 것이 더 쉬울 수 있습니다.
    V5 카테고리에서 경쟁 로봇을 조립하기 위한 1단계를 설명하는 12T 피니언과 플렉스 휠의 정렬을 보여주는 이미지입니다. 피니언은 단단한 표면에 놓이고 플렉스 휠은 그 위에 고정되어 있어 위치 조정이 쉽습니다.

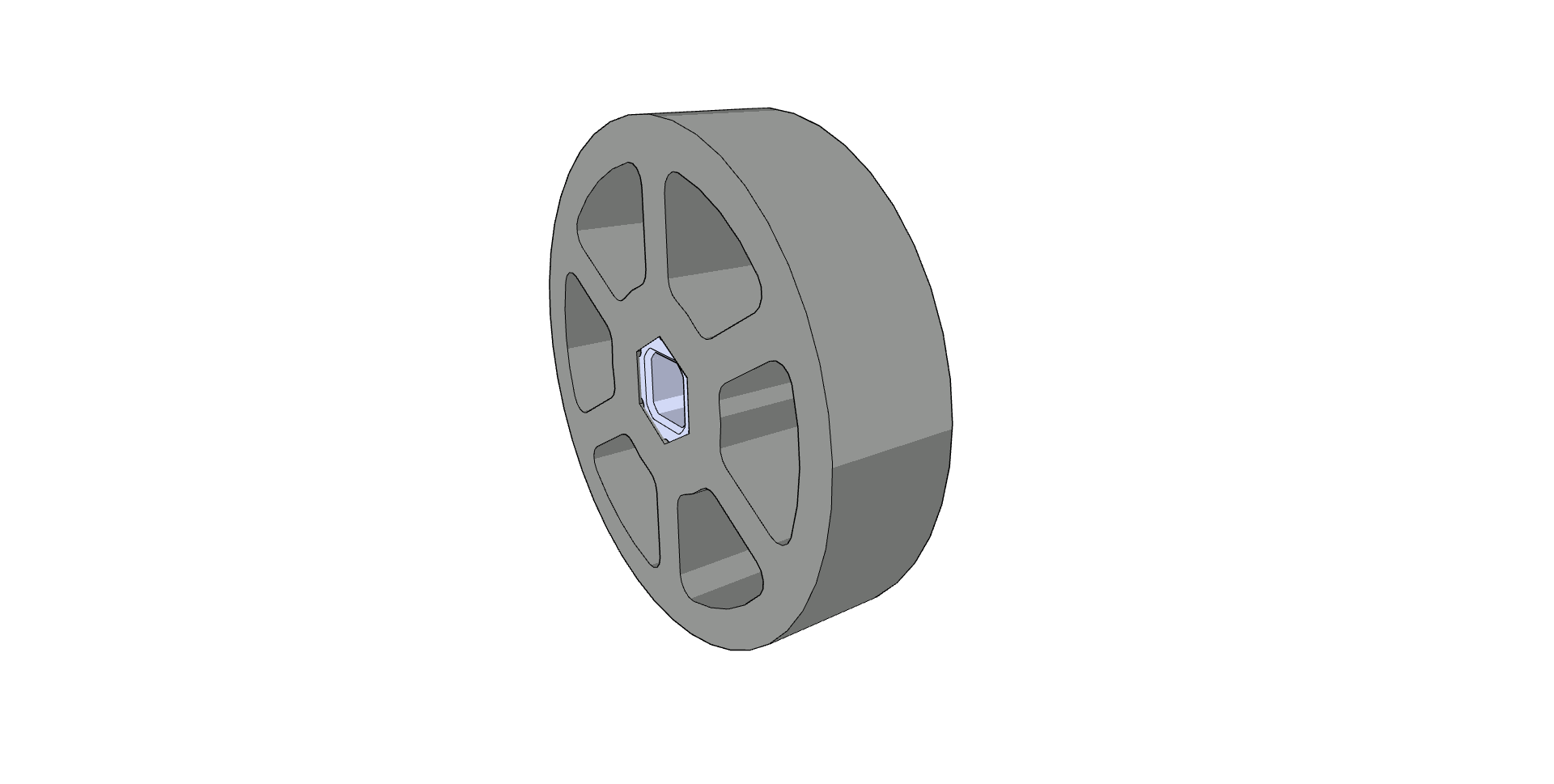

  • 2단계: 플렉스 휠을 12T 피니언 위로 밀어 넣습니다. 플렉스 휠을 비스듬히 아래로 누른 다음 피니언 위로 흔들어 피니언을 보어에 넣는 것이 가장 쉬울 수 있습니다.
    V5 경쟁 로봇을 조립하는 2단계를 설명하는 이미지입니다. 플렉스 휠을 12T 피니언 위로 밀어 넣는 모습이 나와 있으며, 휠의 각도를 조절하고 흔들어 피니언에 맞추는 데 중점을 두고 있습니다.

대안 3: 잠금바 및 스탠드오프(⅛” 샤프트)

1.625" 또는 2" 플렉스 휠용 허브는 1" #8-32 나사, ½" #8이 있는 금속 잠금 바(275-1065) 또는 플라스틱 잠금 바(276-2016-002)를 사용하여 생성할 수 있습니다. -32개의 스탠드오프, ½인치 긴 스페이서 및 선호하는 #8-32 너트.

조립 단계:

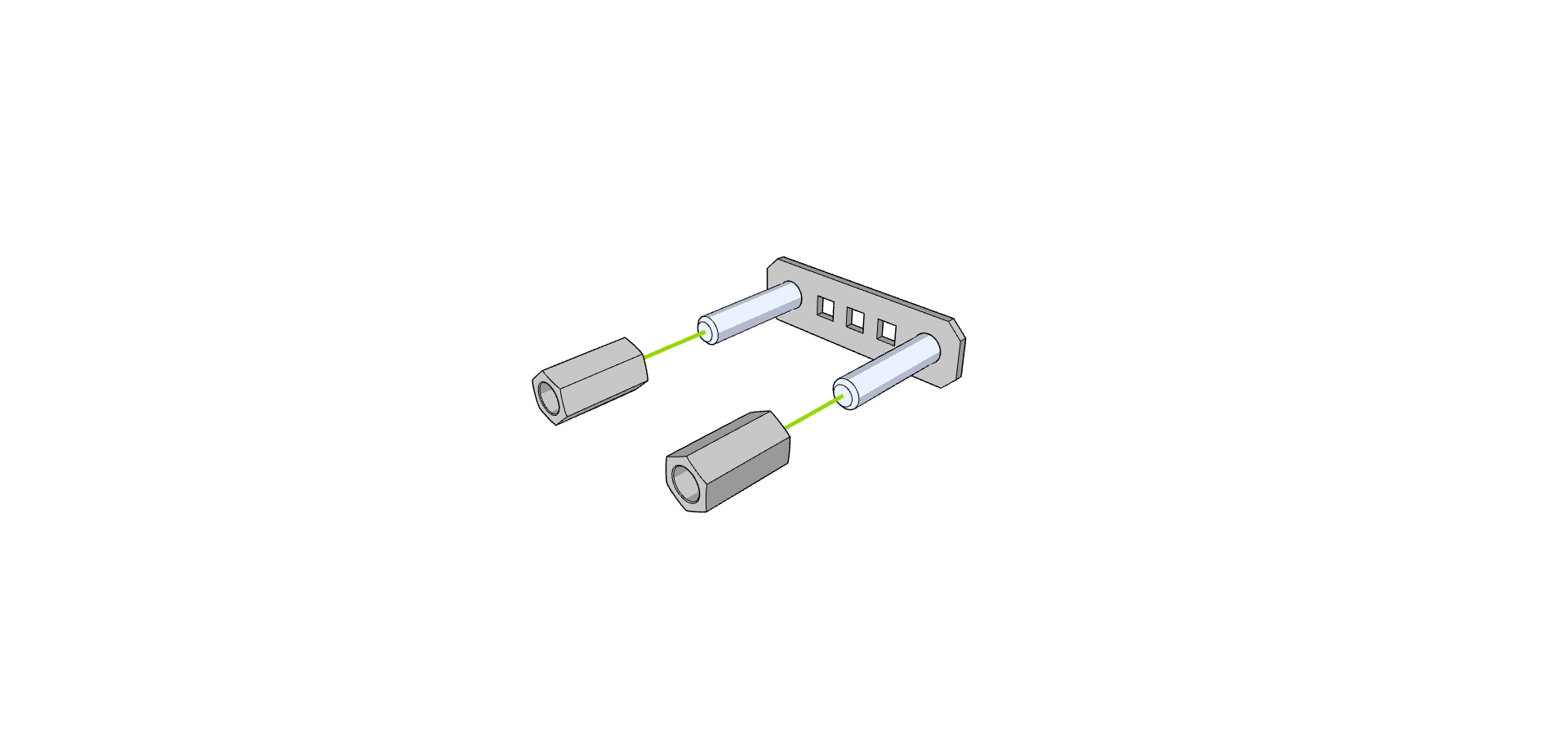

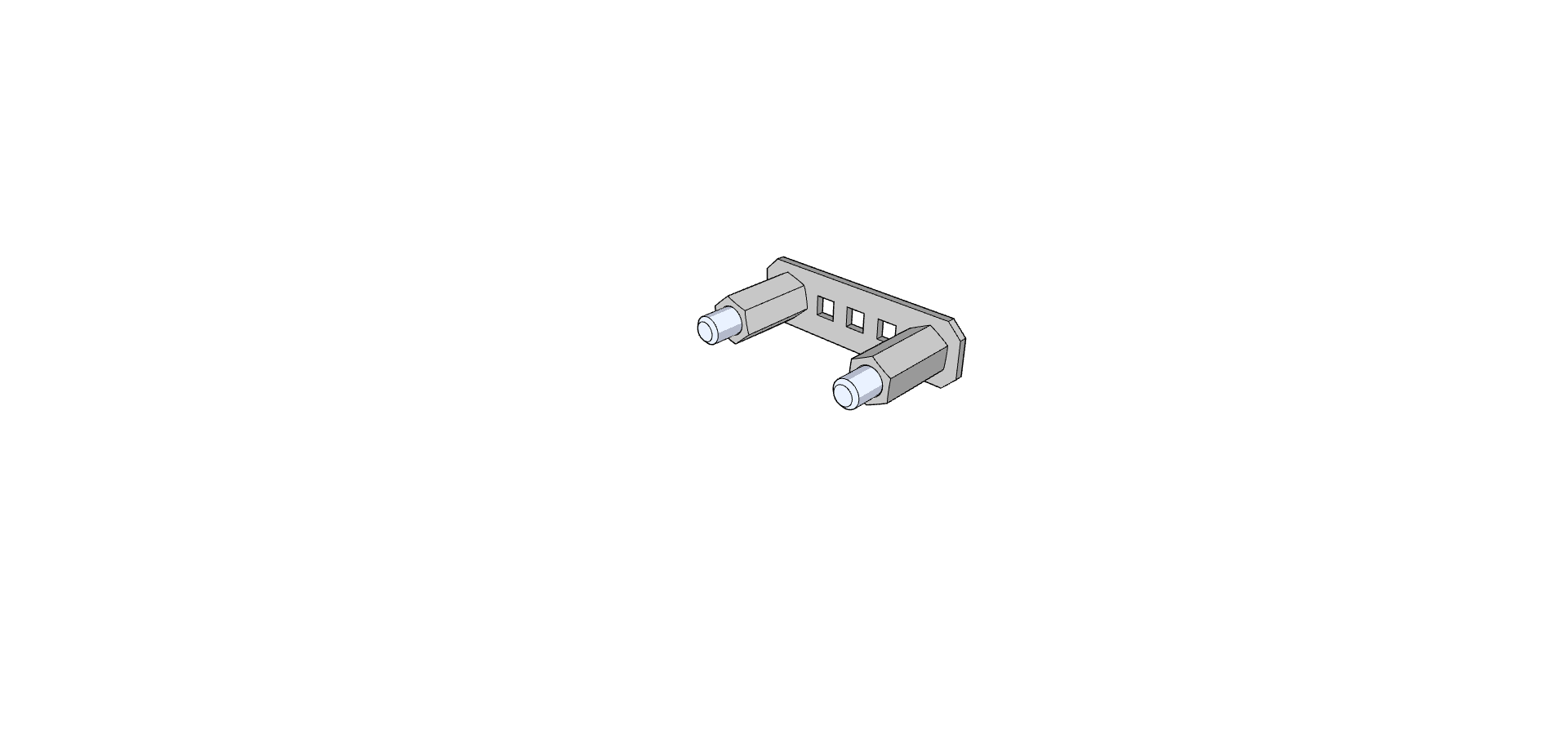

  • 1단계: 아래 그림과 같이 2개의 ½인치 스탠드오프를 1인치 나사에 끼웁니다.
    V5 경쟁 로봇의 1인치 나사에 ½인치 스탠드오프 두 개를 나사로 고정하는 조립 단계를 보여주는 이미지로, 구성 요소의 올바른 위치와 방향을 설명합니다.V5 경쟁 로봇의 조립 단계를 설명하는 1인치 나사에 ½인치 스탠드오프 두 개를 고정한 이미지입니다.

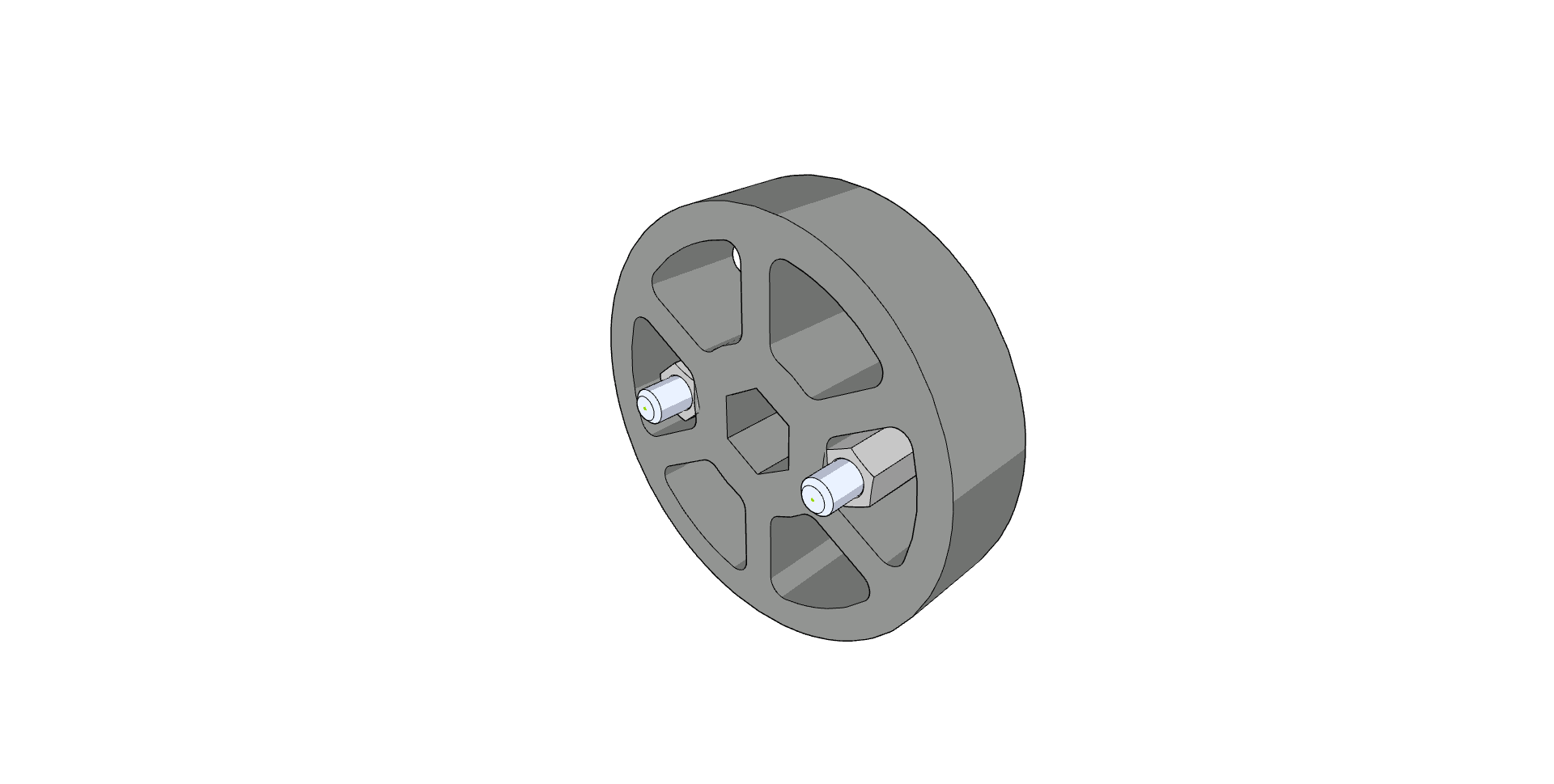

  • 2단계: 아래 그림과 같이 스탠드오프 위로 플렉스 휠을 밀어 넣습니다.
    경쟁 로봇을 조립하는 2단계를 보여주는 그림으로, 플렉스 휠을 스탠드오프 위로 밀어 넣는 모습이 묘사되어 있습니다.

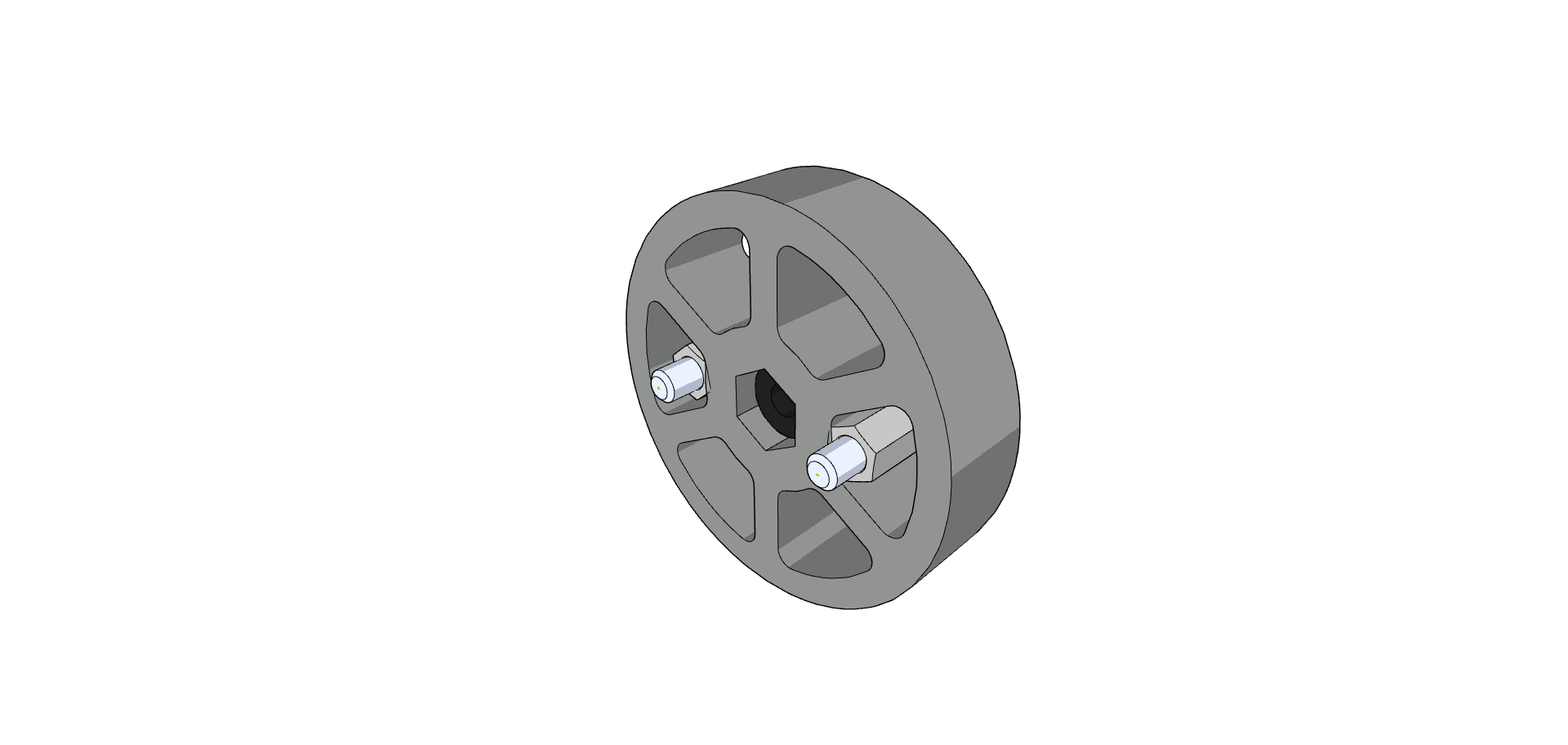

  • 3단계: 0.375" OD 0.5" 긴 스페이서를 휠의 육각 구멍에 삽입합니다.
    경쟁 로봇의 조립 과정의 일부로 VEX 휠의 육각 구멍에 0.375인치 OD, 0.5인치 길이의 스페이서를 삽입하는 모습을 보여주는 이미지입니다.
  • 4단계: 두 번째 잠금 바를 부착하고 너트를 나사에 조입니다.
    V5 카테고리의 조립 설명서의 일부로 나사에 너트를 조이는 데 초점을 맞춰, 경쟁 로봇에 두 번째 잠금 막대를 부착하는 과정을 보여주는 이미지입니다.

대안 4: 276-1499 흡입 롤러의 허브(⅛” 샤프트)

276-1499 흡기 롤러의 내부 플라스틱 허브는 Flex Wheel 내부에도 사용할 수 있습니다. 간단히 고무 오버몰드를 부품에서 잘라내고 대안 1 & 2의 단계와 유사하게 플라스틱 허브를 1.625인치 또는 2인치 플렉스 휠에 삽입하세요.

조립 단계:

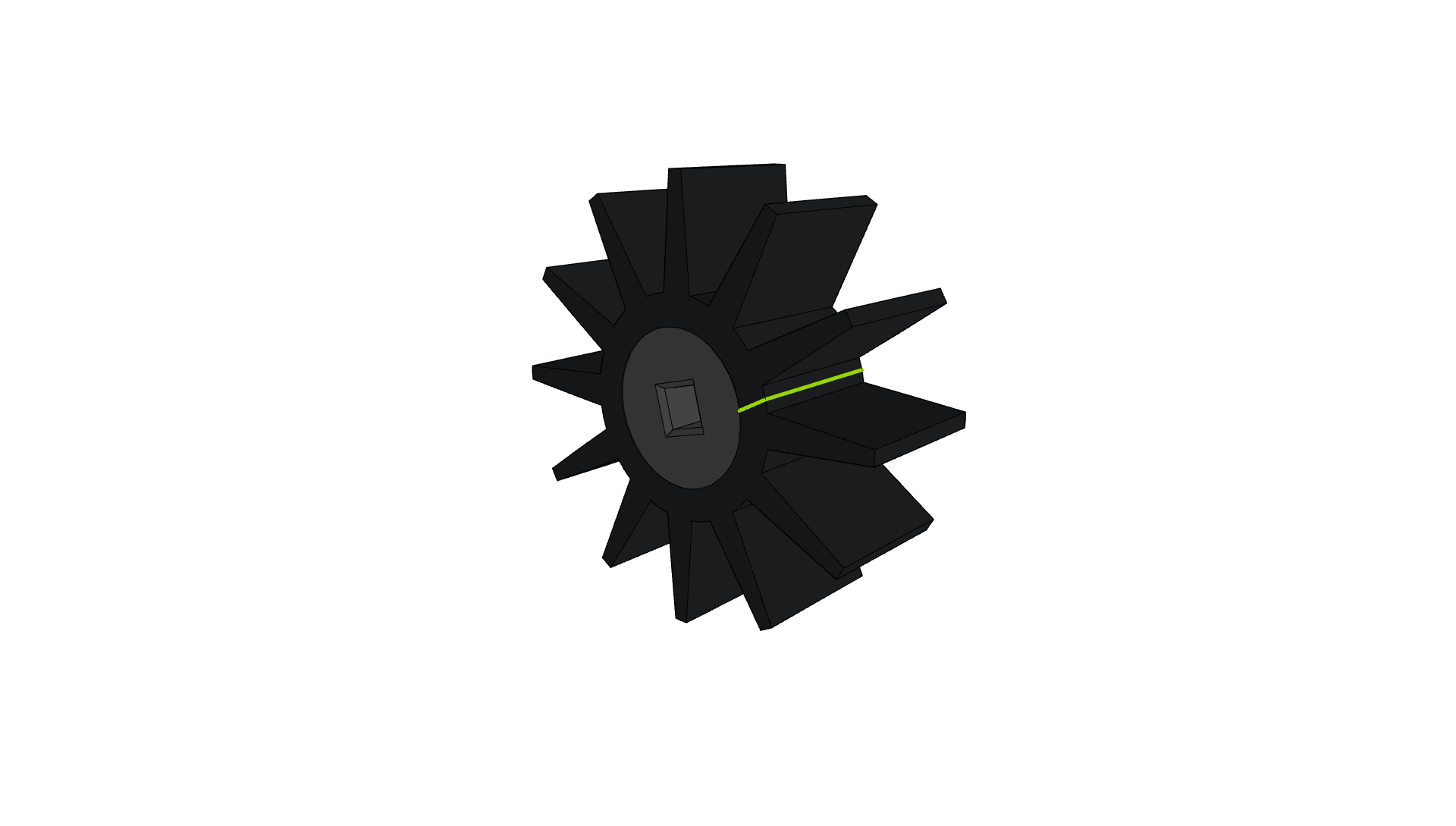

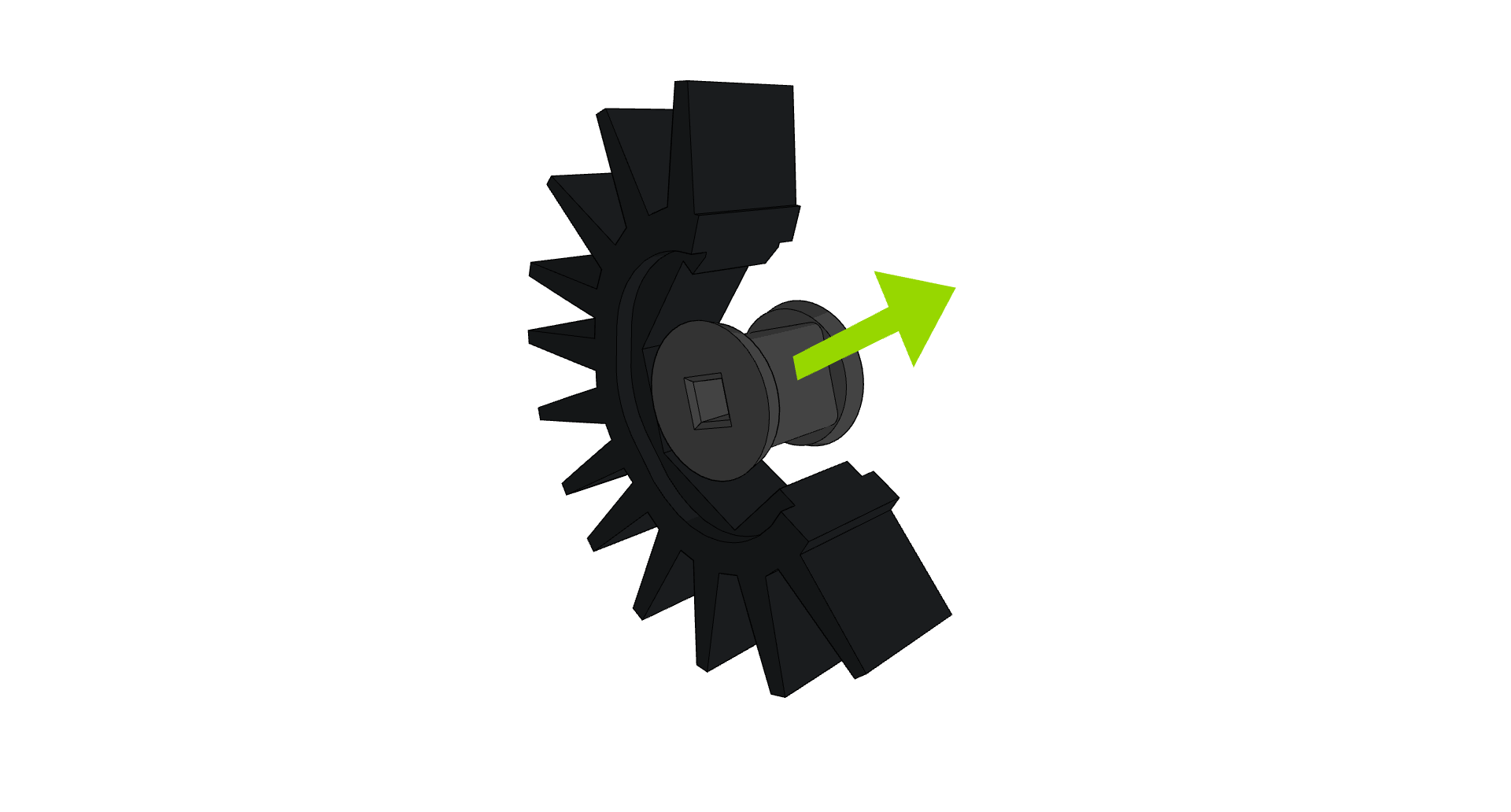

  • 1단계: 흡입 롤러에 표시된 선을 따라 자르고 오버몰드에서 내부 플라스틱 허브를 제거합니다.
    V5 경쟁 로봇 조립 설명서의 일부로, 오버몰드에서 내부 플라스틱 허브를 제거하는 방법을 보여주며, 슬라이스를 위해 선이 표시된 흡입 롤러를 보여주는 이미지입니다.V5 경쟁 로봇 조립 설명서의 일부로, 흡입 롤러의 슬라이싱 라인과 오버몰드에서 내부 플라스틱 허브를 제거하는 방법을 보여주는 다이어그램입니다.

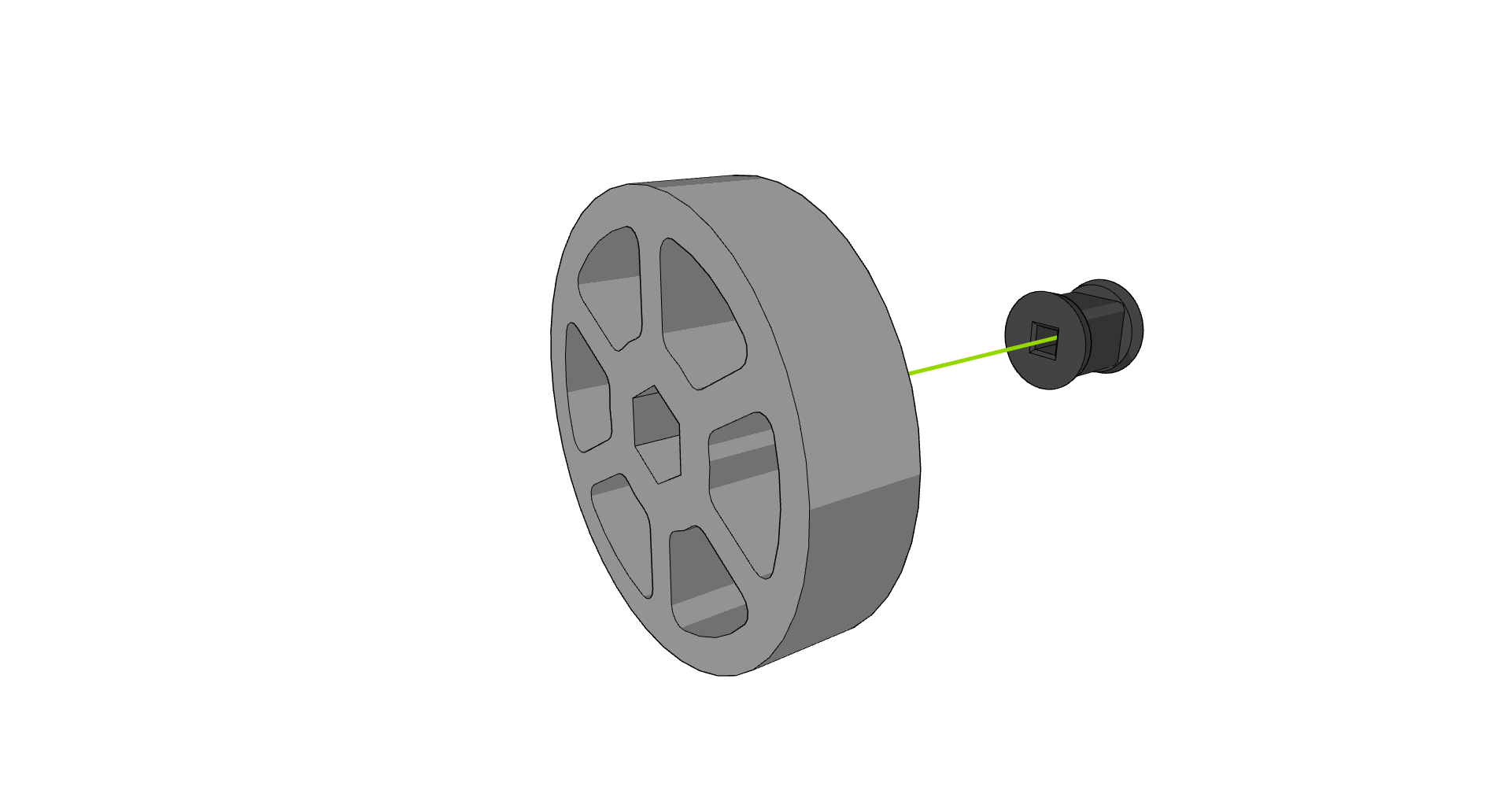

  • 2단계: 플라스틱 허브와 플렉스 휠을 정렬합니다. 위의 Flex Wheel을 잡고 플라스틱 허브를 단단한 표면에 놓는 것이 더 쉬울 수 있습니다.
    플라스틱 허브와 플렉스 휠을 정렬한 모습을 보여주는 이미지입니다. 허브는 단단한 표면에 놓고 플렉스 휠은 그 위에 놓은 상태로, V5 경쟁 로봇의 조립 과정 중 2단계를 설명합니다.

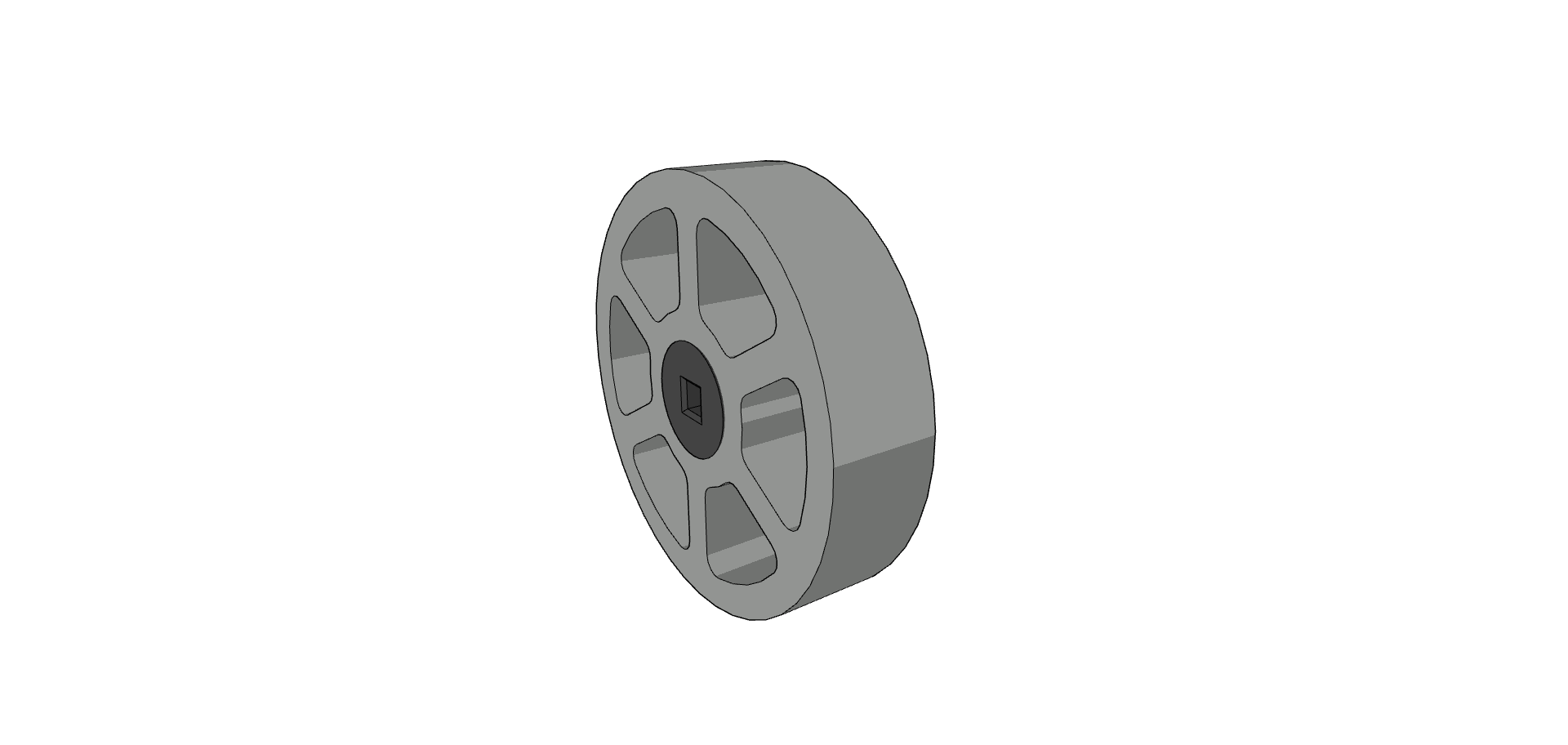

  • 3단계: Flex Wheel을 플라스틱 허브 위로 밀어 넣습니다. Flex Wheel을 비스듬히 아래로 누른 다음 허브 위로 흔들어 허브를 구멍에 넣는 것이 가장 쉬울 수 있습니다.
    경쟁용 로봇을 조립하는 3단계를 설명하는 이미지로, 플렉스 휠을 플라스틱 허브 위로 각도를 맞춰 밀어서 구멍에 끼우는 모습을 보여줍니다.

3인치 및 4인치 플렉스 휠의 대안

3인치 및 4인치 플렉스 휠에 대한 다음 대안은 조립이 쉬운 순서대로 나열되어 있습니다.

대체 1: 2 16T 스프라켓, 6P(276-8328) (¼” HS 샤프트)

2개의 16T 6P 스프라켓을 플렉스 휠의 보어에 삽입할 수 있습니다. 0.25인치 길이(0.375인치 OD) 나일론 스페이서를 사용하면 스프라켓의 휠 내부 간격을 균일하게 유지하여 기능을 향상시킬 수 있습니다.

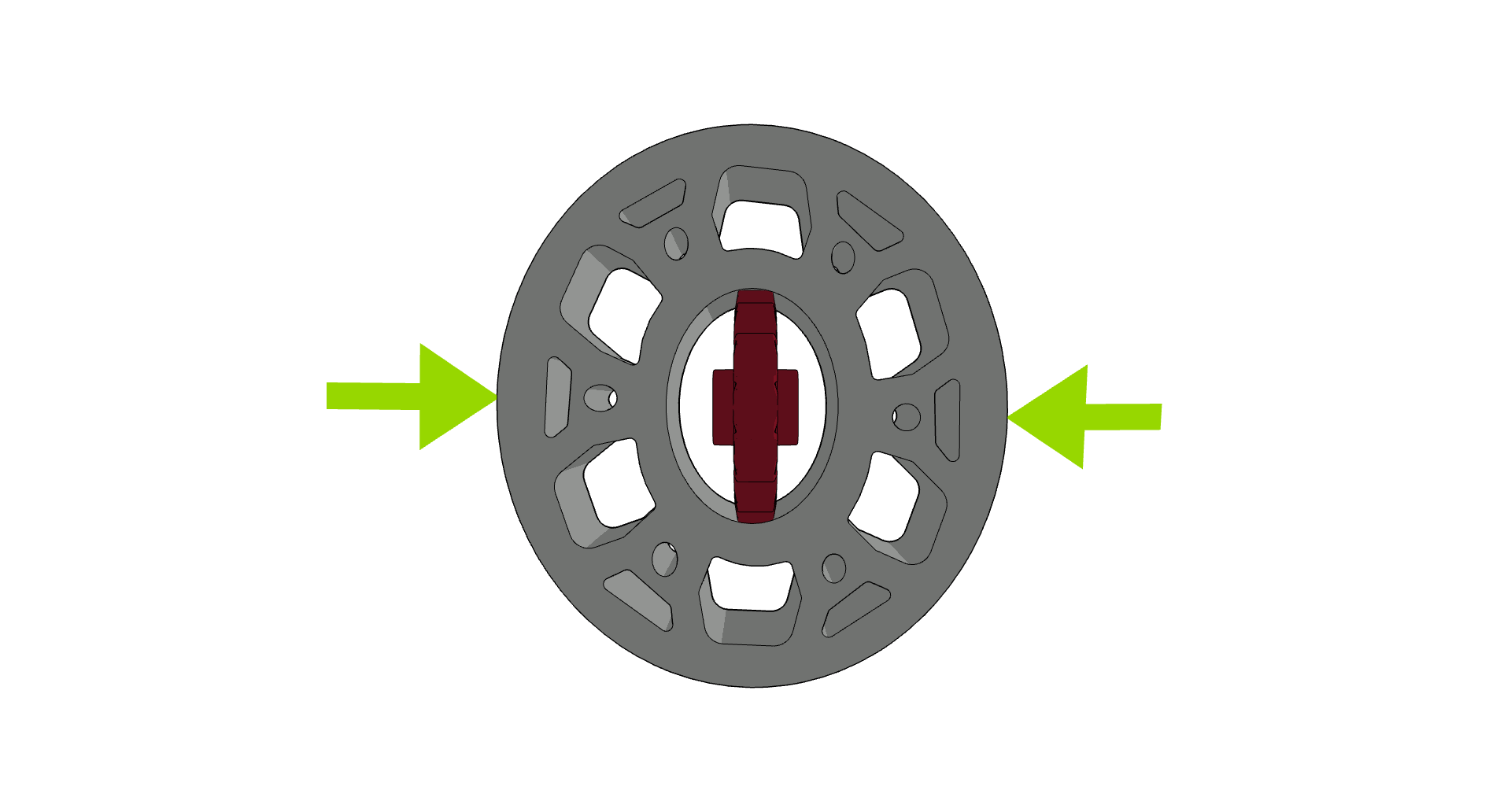

  • 1단계: 플렉스 휠을 타원형으로 눌러 첫 번째 스프라켓을 완전히 삽입합니다.
    V5 경쟁 로봇 조립 과정의 일부로, 타원형 모양으로 압축된 플렉스 휠에 첫 번째 스프라켓을 완전히 삽입하는 모습을 보여주는 이미지입니다.

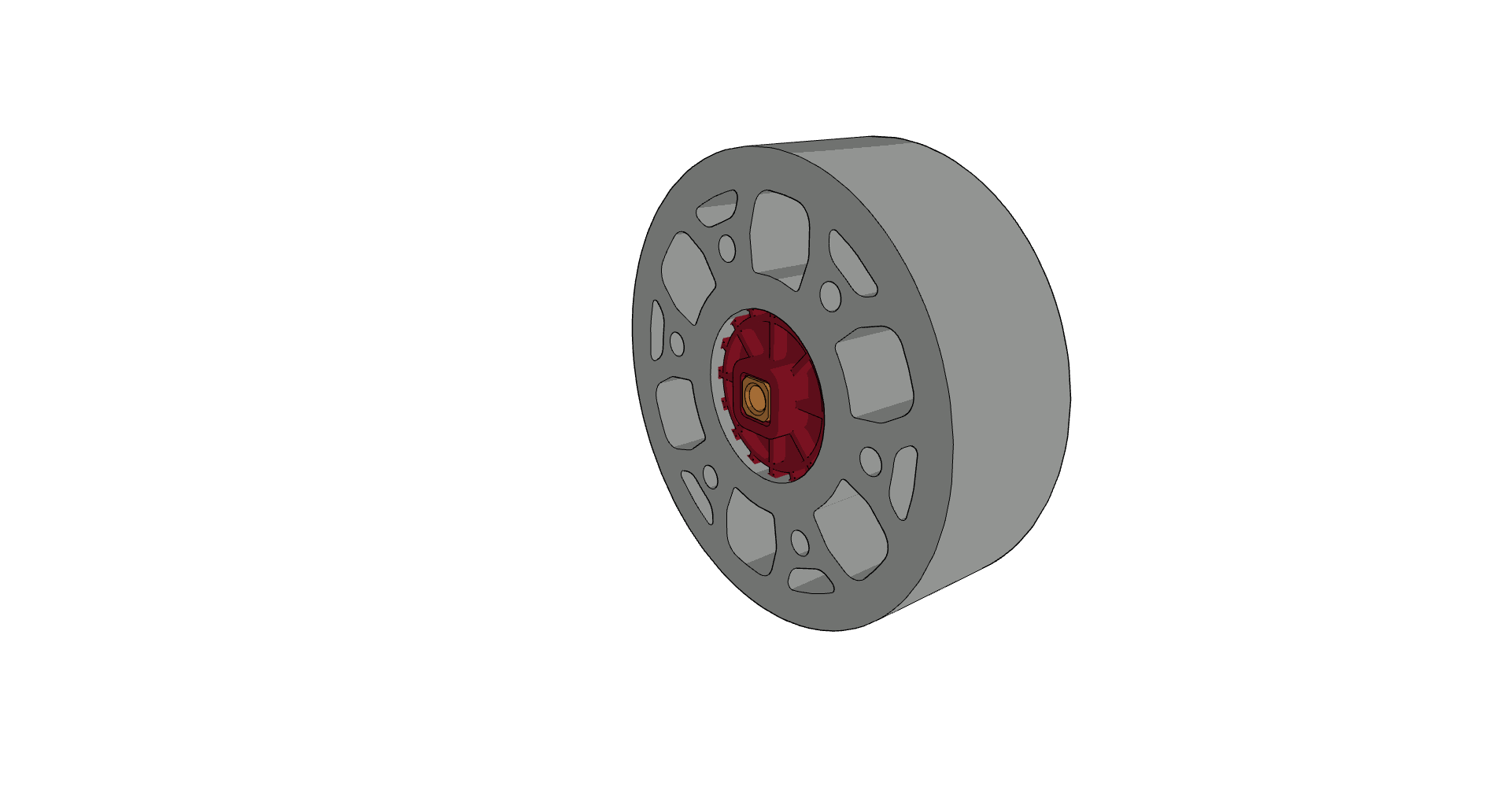

  • 2단계: 플렉스 휠 보어의 스프라켓을 회전시킵니다. 필요한 경우 샤프트(그림에 없음)와 고강도 샤프트 어댑터를 삽입합니다.
    V5 경쟁 로봇의 맥락에서 샤프트와 고강도 샤프트 어댑터의 설치 과정을 보여주며, 플렉스 휠의 보어 내에서 스프라켓이 회전하는 모습을 보여주는 그림입니다.

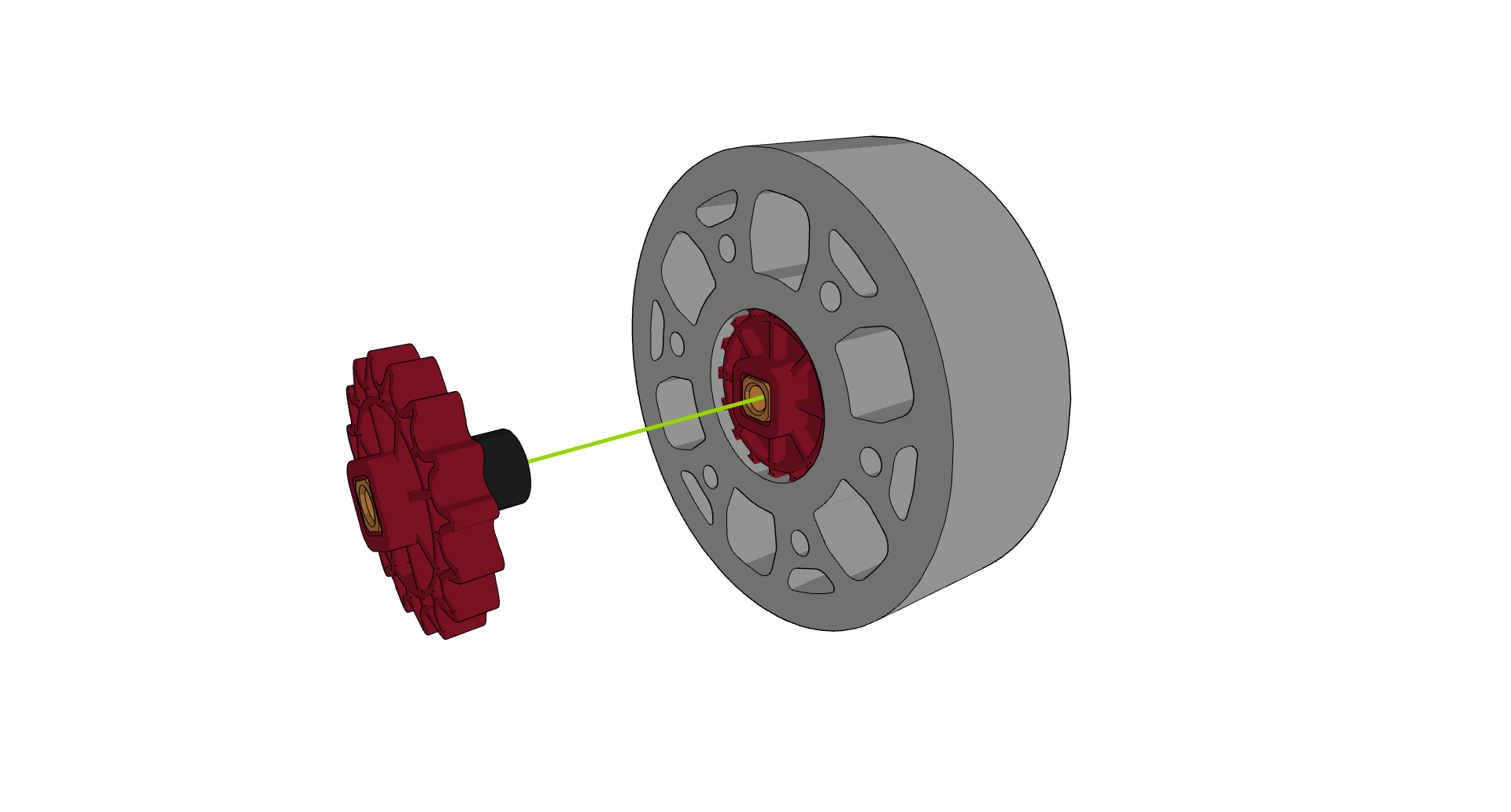

  • 3단계: 0.25인치 길이(0.375인치 OD) 나일론 스페이서와 두 번째 스프라켓을 필요한 경우 고강도 샤프트 어댑터와 함께 샤프트에 놓습니다.
    V5 범주에서 경쟁 로봇을 조립하는 3단계를 설명하는 샤프트에 배치된 0.25인치 길이의 나일론 스페이서, 두 번째 스프라켓, 고강도 샤프트 어댑터를 보여주는 이미지입니다.

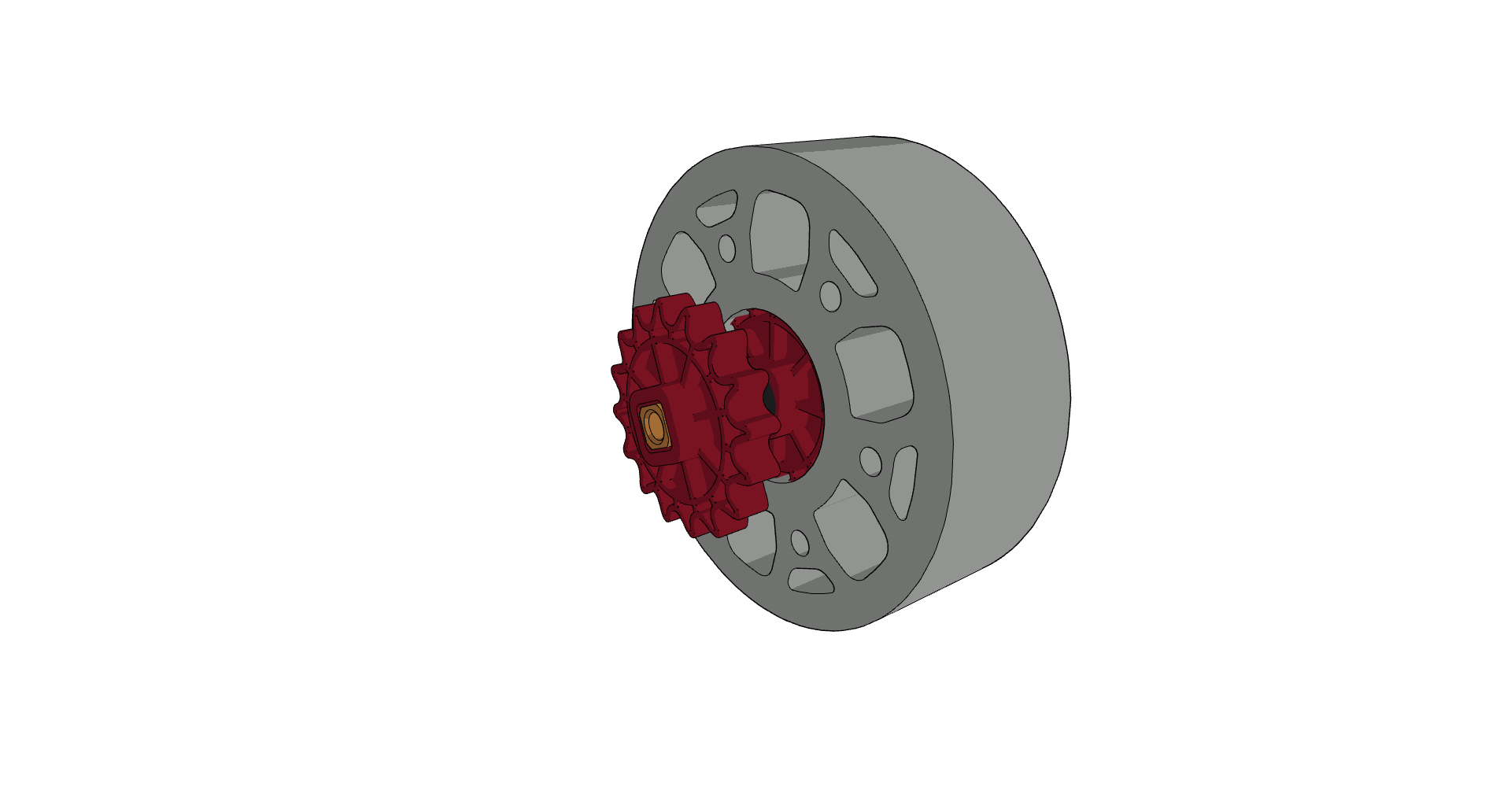

  • 4단계: 스프로킷 어셈블리를 플렉스 휠 안으로 밀어 넣습니다. 두 번째 스프라켓이 플렉스 휠 보어에 들어갈 때 스프라켓에 압력을 가하여 섹션별로 보어 안으로 밀어넣으면서 스프라켓 톱니 주위를 원으로 점진적으로 작업하는 것이 가장 쉬울 수 있습니다.
    스프라켓 조립체를 플렉스 휠에 삽입하는 과정을 보여주는 그림으로, 원형 단면에서 스프라켓 이빨을 점차적으로 보어에 밀어 넣는 기술을 강조하고 있습니다.스프로킷 조립체를 플렉스 휠에 밀어 넣는 과정을 보여주는 그림으로, 조립 중에 적절한 정렬을 위해 섹션별로 스프로킷 이빨에 압력을 가하는 기술을 강조하고 있습니다.

대안 2: 60T 고강도 기어(¼” HS 샤프트)

60t 기어에는 플렉스 휠의 볼트 패턴에 가까운 볼트 패턴이 있습니다. 패턴이 눈에 완벽하게 정렬되지는 않지만 부드러운 Flex Wheel은 구멍 패턴을 정렬하기 위해 늘어날 수 있을 만큼 유연합니다.

  • 1단계: 기어와 플렉스 휠의 두 구멍을 정렬합니다.
    V5 경쟁 로봇의 조립 과정 중 1단계를 설명하는 플렉스 휠에 기어의 두 구멍을 정렬하는 모습을 보여주는 이미지입니다.

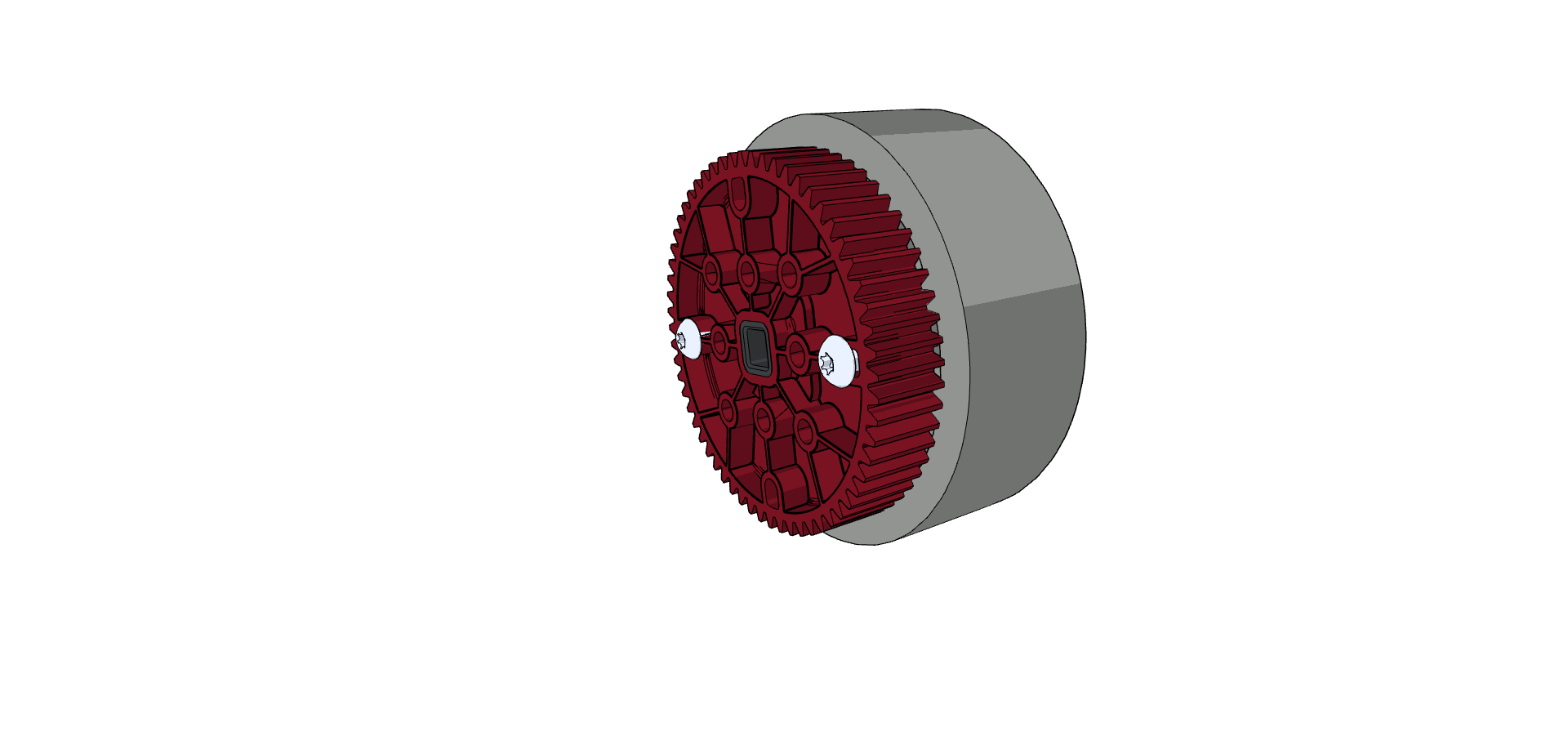

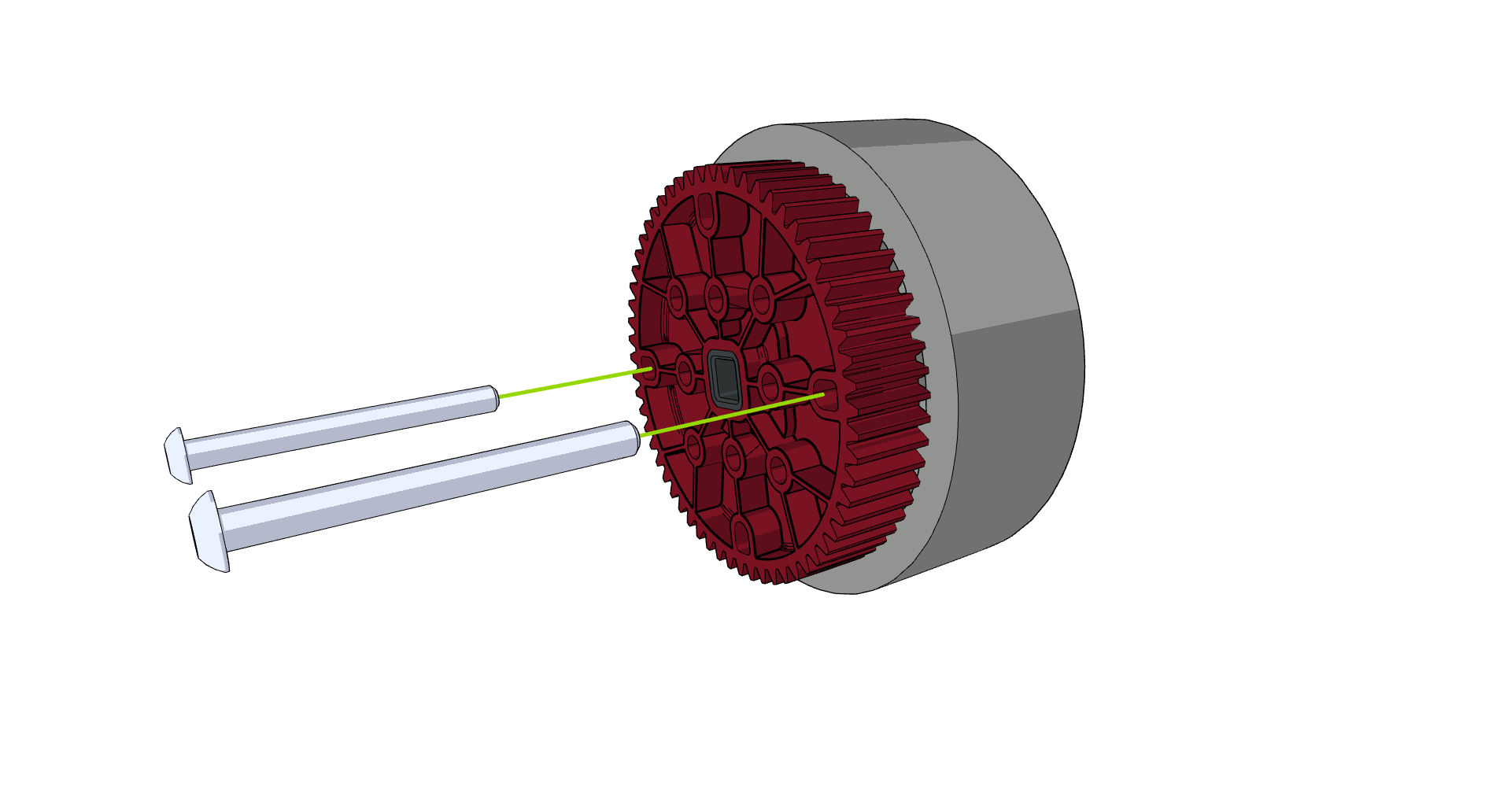

  • 2단계: 1.75인치 볼트 2개를 기어와 플렉스 휠의 구멍에 삽입합니다.
    V5 경쟁 로봇의 조립 과정의 일부로, 기어와 플렉스 휠의 구멍에 1.75인치 볼트 두 개를 삽입하는 모습을 보여주는 이미지입니다.VEX V5 경쟁 로봇 조립의 일부로 기어와 플렉스 휠의 구멍에 1.75인치 볼트 두 개를 삽입하는 모습을 보여주는 이미지입니다.

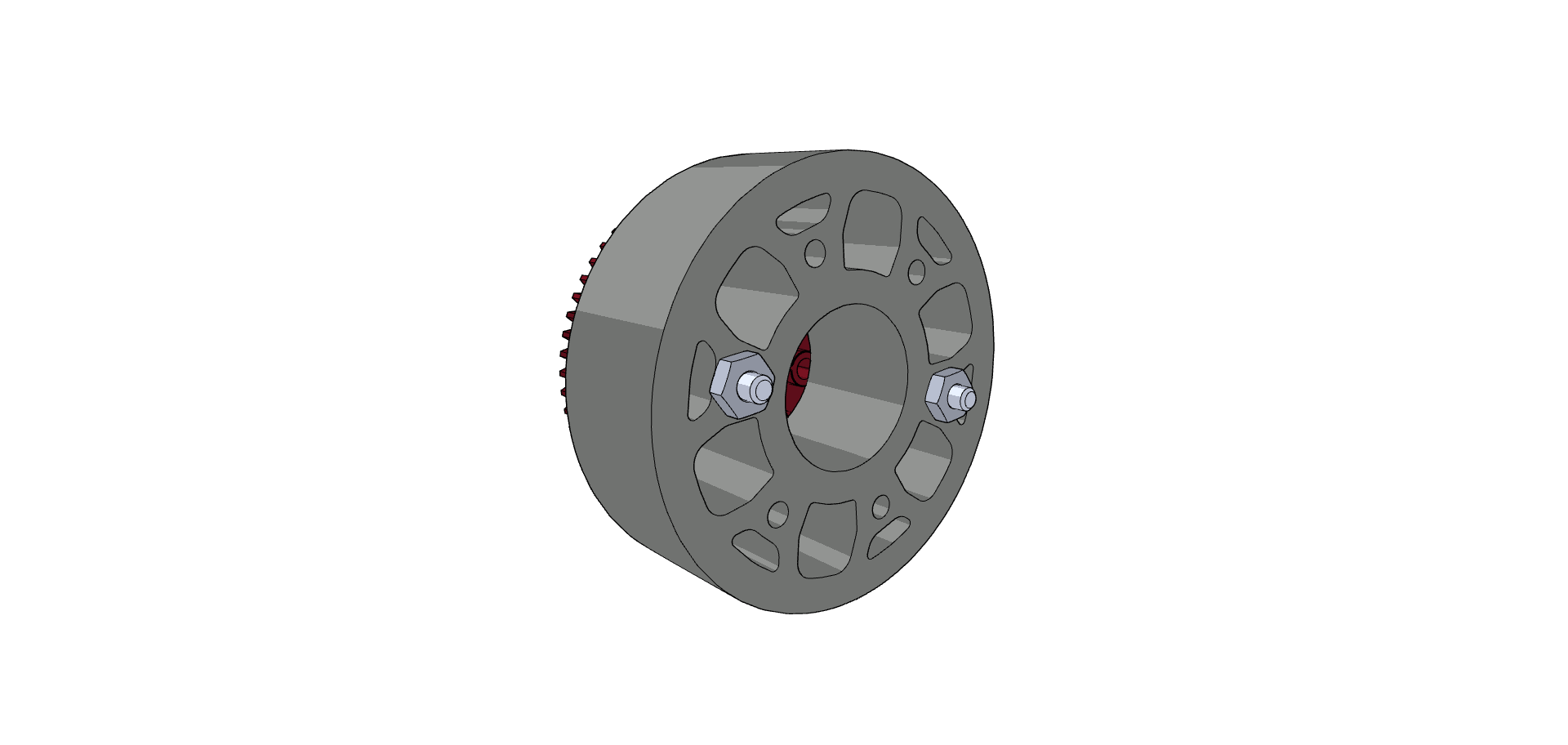

  • 3단계: 너트를 조이세요
    V5 경쟁 로봇에 너트를 조이는 과정을 보여주는 이미지로, 로봇 제작 과정 중 조립 단계를 설명합니다.경쟁 로봇의 조립 과정 중 3단계를 보여주며, V5 로봇 구성품에 너트를 조이는 사람의 클로즈업입니다.

대안 3: 맞춤형 폴리카보네이트 플레이트 및 잠금 바(⅛” 샤프트)

모든 VRC 팀에는 플렉스 휠 측면에 장착되고 잠금 바를 고정하는 플레이트를 만드는 데 사용할 수 있는 0.065인치 폴리카보네이트 여유분이 있습니다.

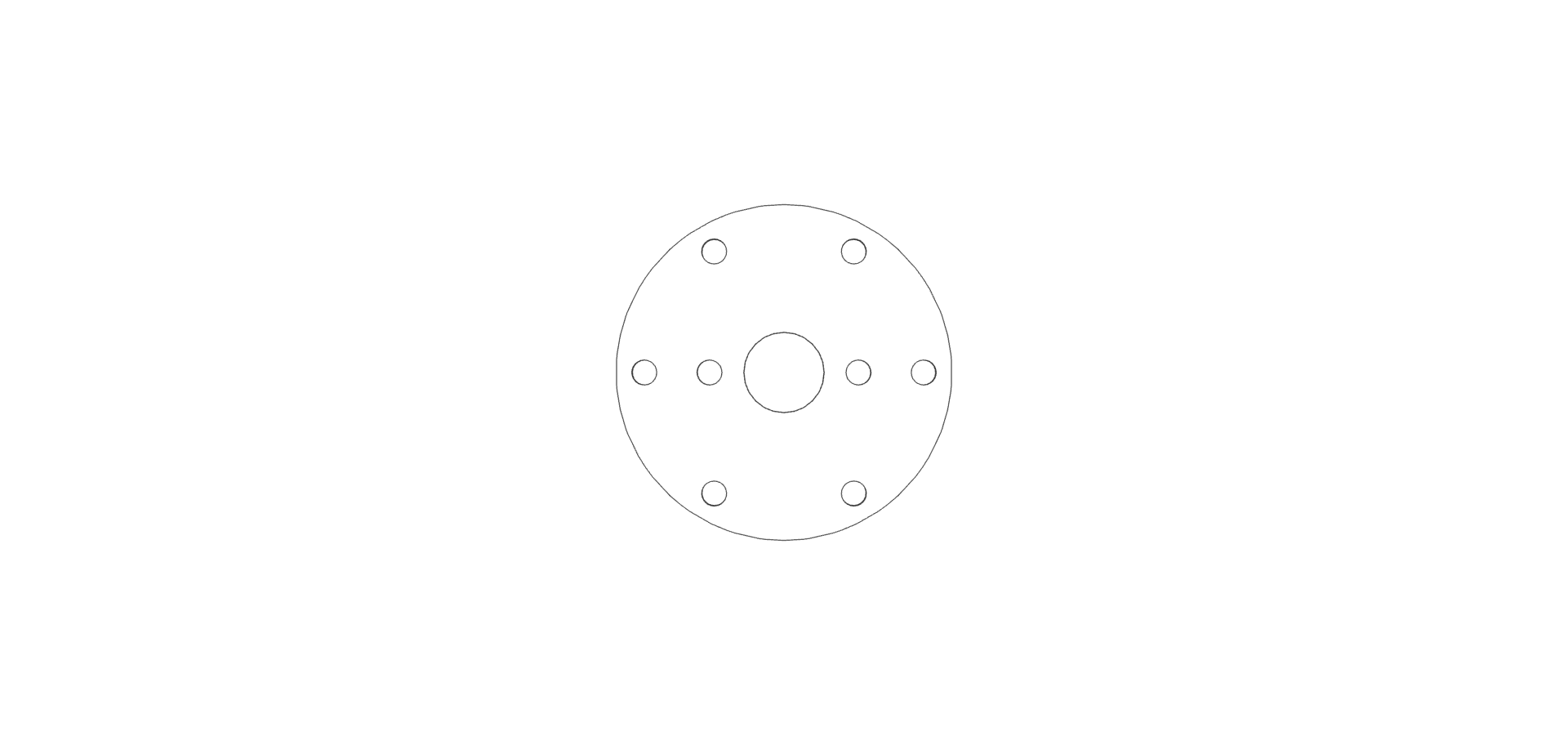

  • 1단계: 맞춤형 폴리카보네이트 판을 자릅니다. 중요한 특징은 플렉스 휠에 장착하기 위한 1.875인치 볼트 원의 구멍, 잠금 바 인서트를 장착하기 위한 2개의 구멍, 샤프트용 플레이트 중앙에 있는 여유 구멍입니다.
    V5 경쟁 로봇 조립 설명서의 일부로, 플렉스 휠을 위한 1.875인치 볼트 원, 잠금 바 삽입을 위한 2개의 구멍, 샤프트를 위한 중앙 여유 구멍 등 장착을 위한 구멍이 있는 맞춤형 폴리카보네이트 판을 보여주는 이미지입니다.

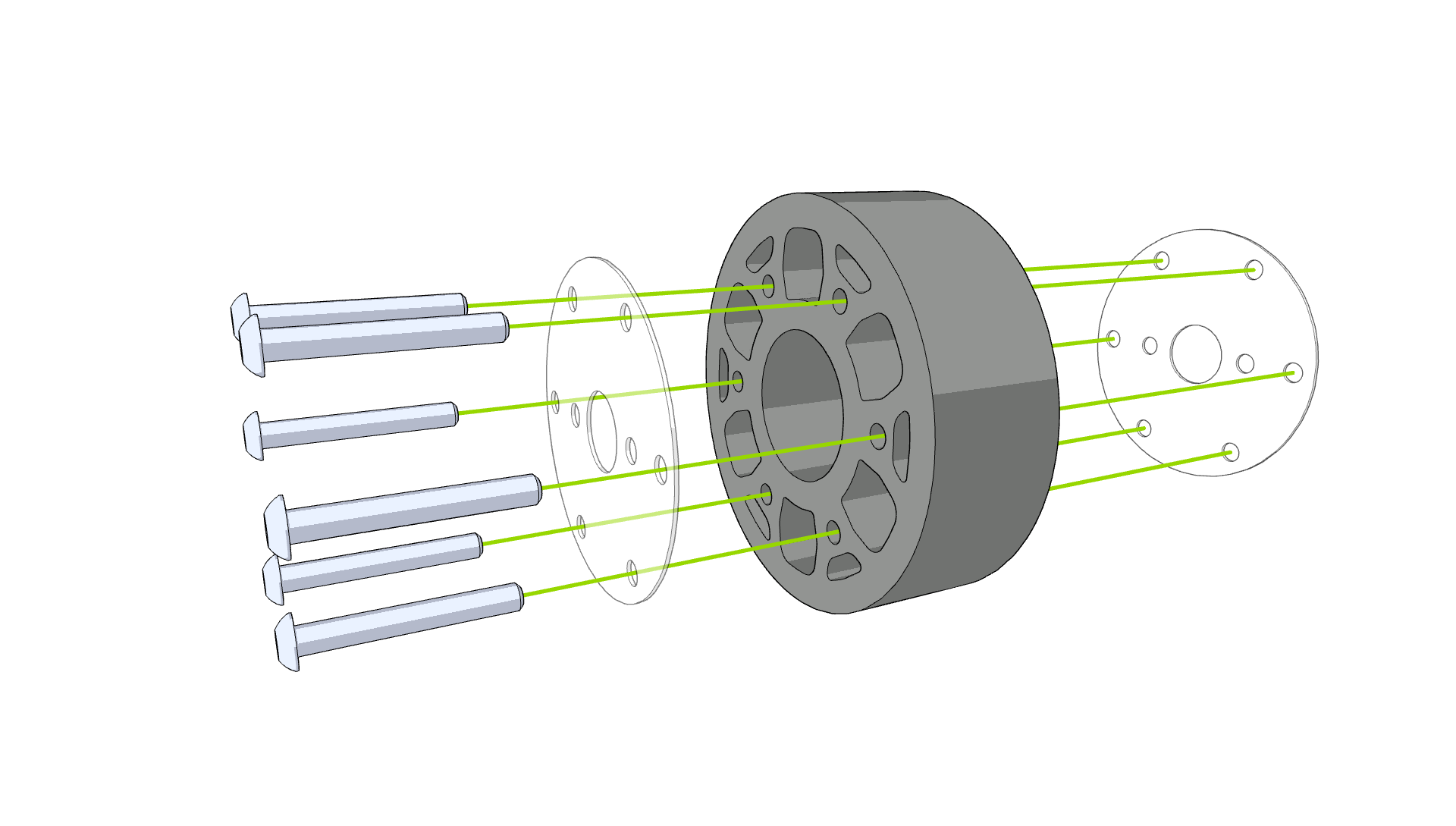

  • 2단계: 플레이트 부착
    V5 경쟁 로봇의 플레이트 부착을 보여주는 다이어그램으로, 2단계 조립을 위한 적절한 정렬 및 연결 지점을 설명합니다.V5 경쟁 로봇에 플레이트를 부착하는 과정을 보여주는 이미지로, 최적의 성능을 위한 구성 요소의 올바른 정렬 및 연결을 설명합니다.

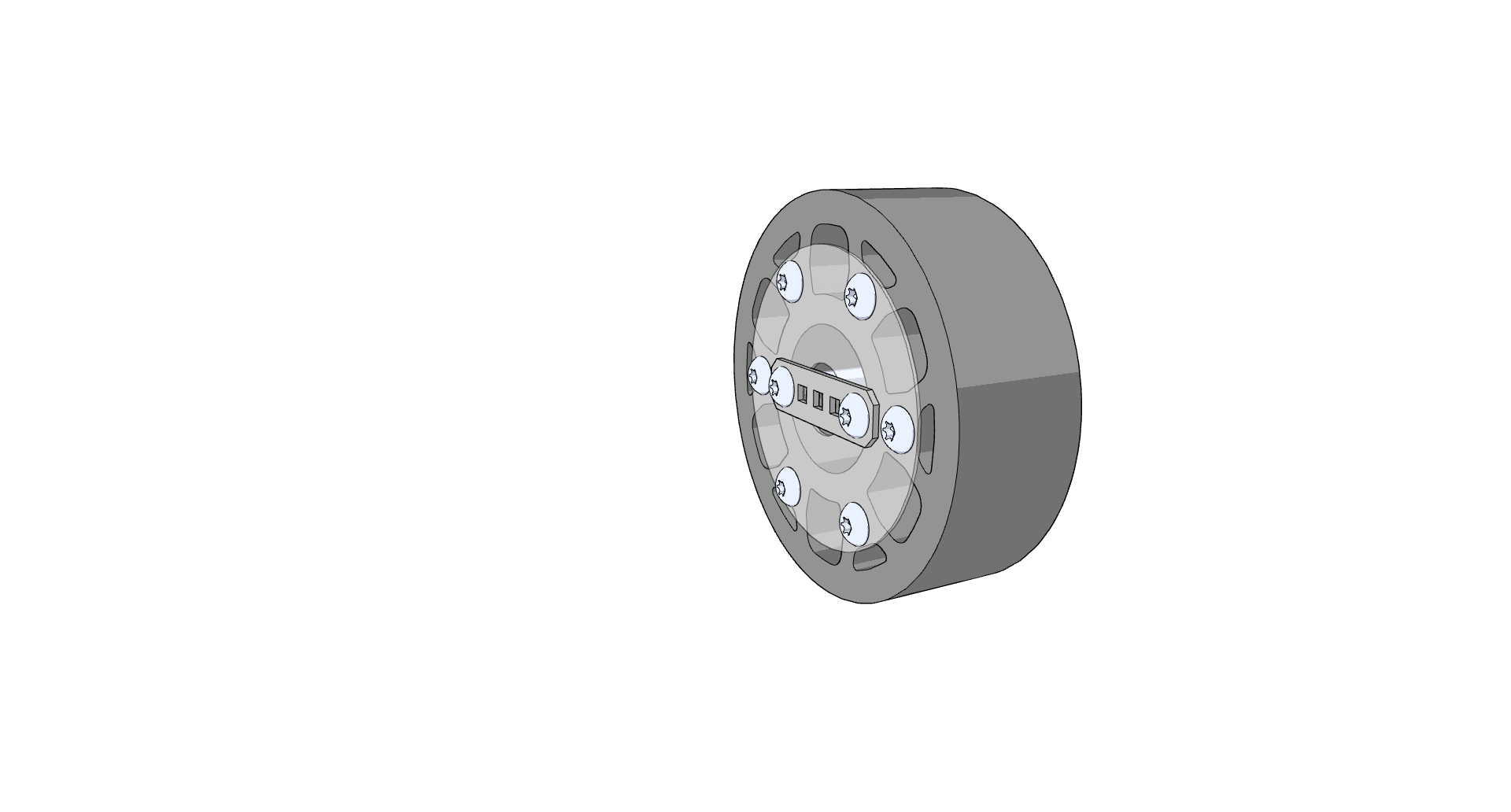

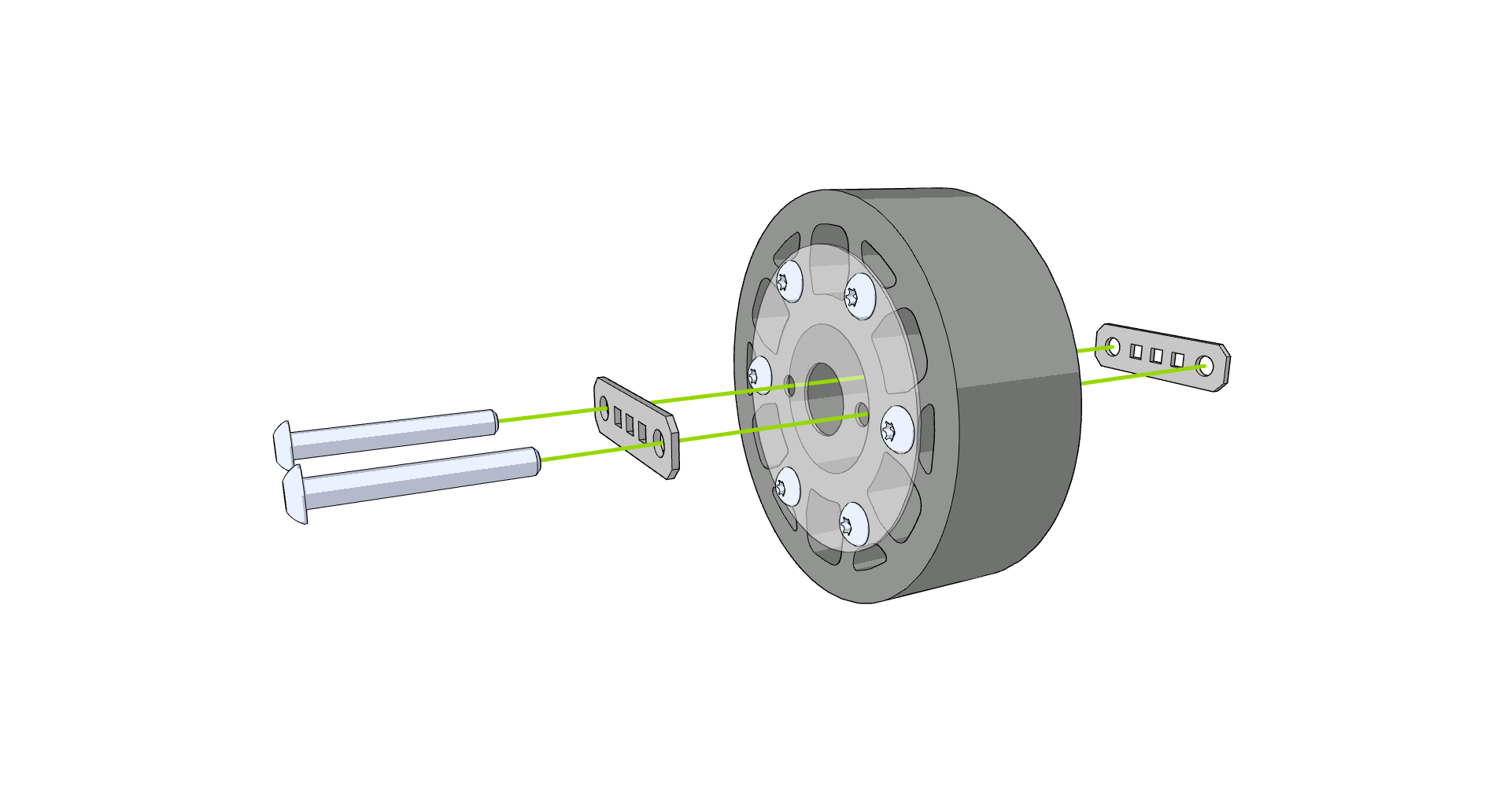

  • 3단계: 잠금 바 부착
    V5 경쟁 로봇에 잠금 막대를 부착하는 과정을 보여주는 그림으로, 조립을 위한 구성 요소의 올바른 위치와 정렬을 강조하고 있습니다.V5 경쟁 로봇을 위한 잠금 막대의 올바른 부착을 보여주는 다이어그램으로, 조립품에서 구성 요소를 고정하는 단계별 프로세스를 설명합니다.

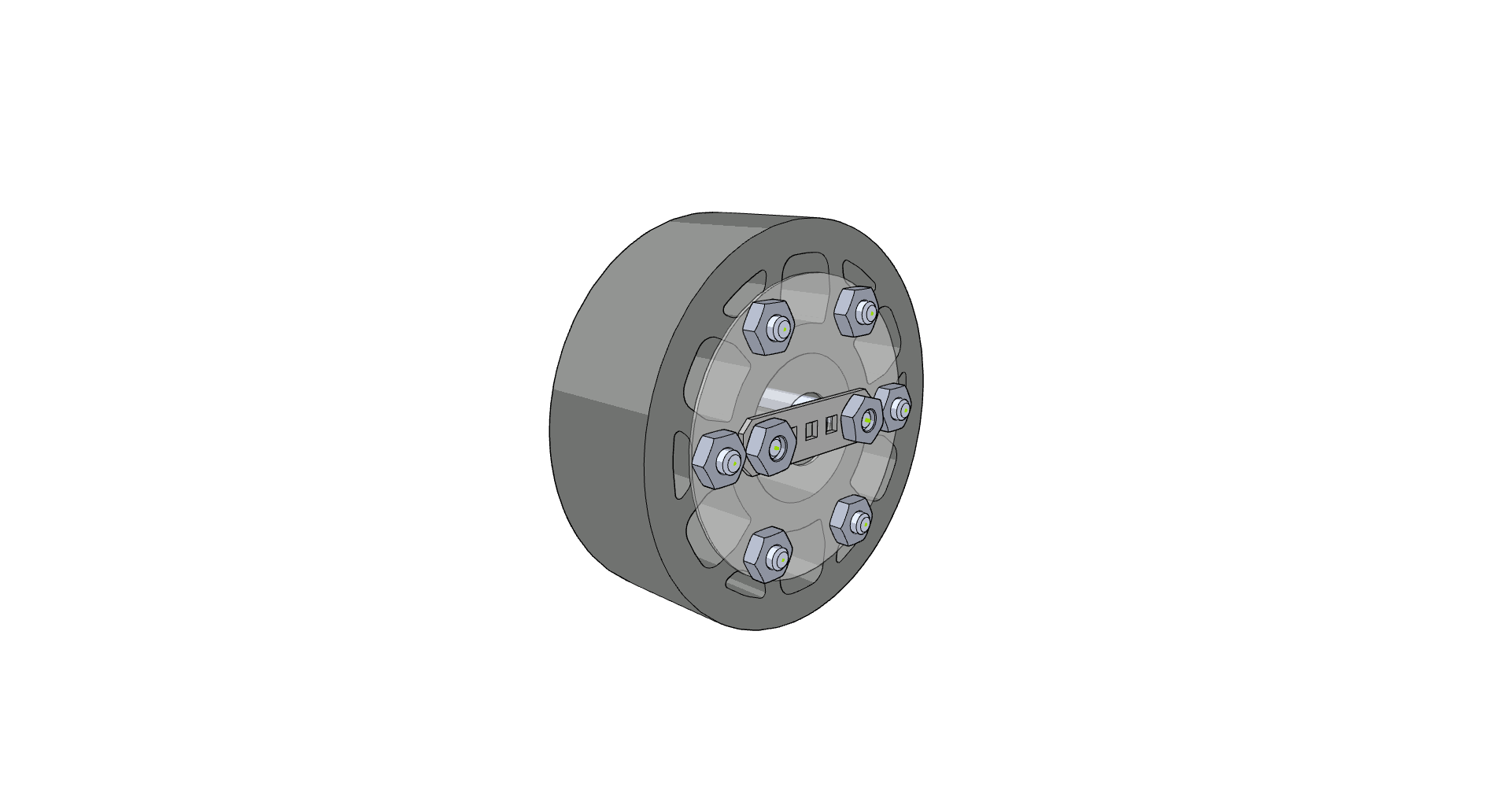

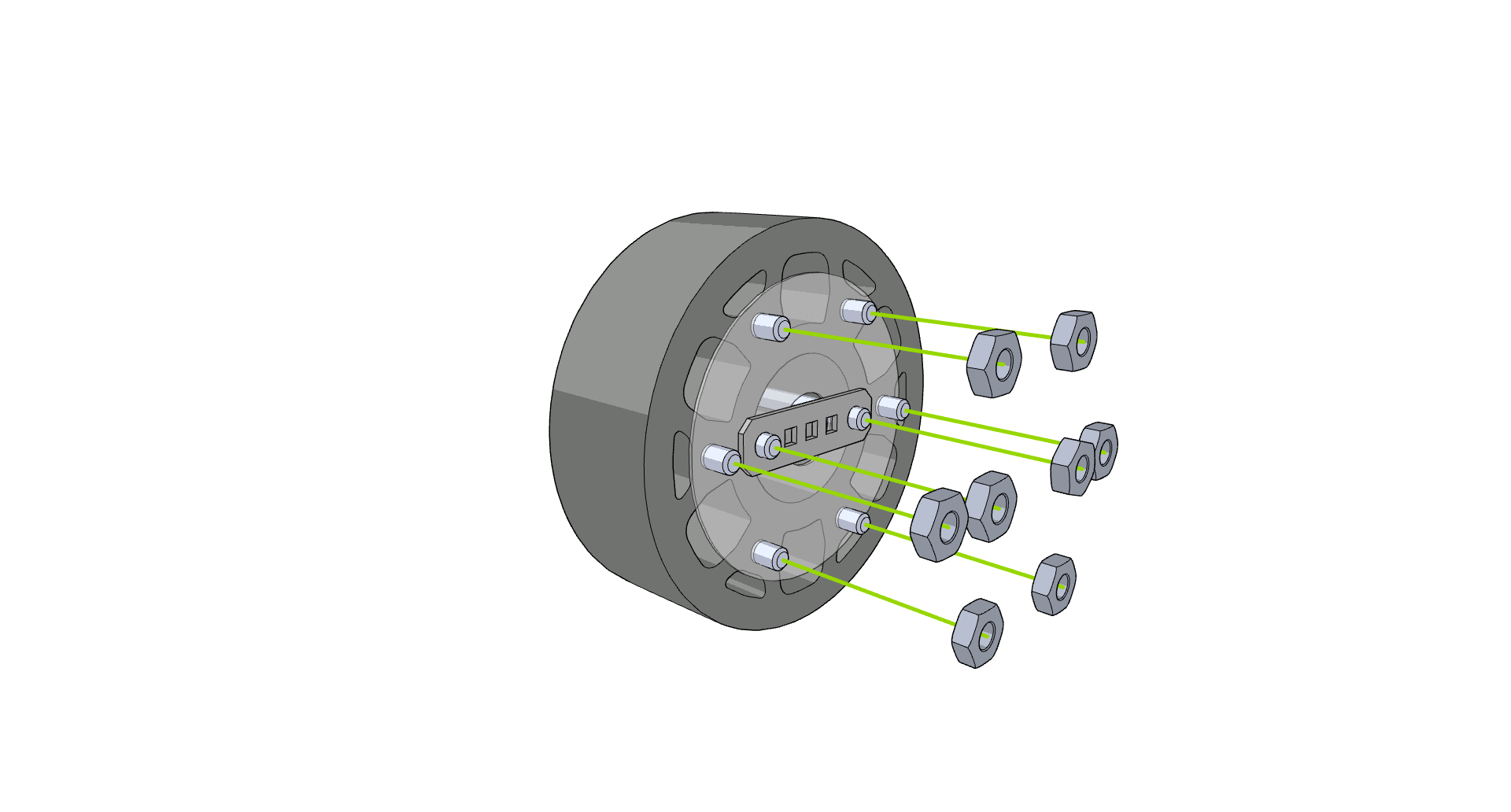

  • 4단계: 너트를 조이세요
    V5 경쟁 로봇의 조립 중 너트를 조이는 과정을 보여주는 이미지로, 조립 설명서의 4단계에 포함된 필수 도구와 구성 요소를 설명합니다.VEX V5 경쟁 로봇에 너트를 조이는 과정을 보여주는 이미지로, 경쟁 로봇 제작의 조립 단계를 설명합니다.
