VEX AIR ұшу симуляторы пайдаланушыларға виртуалды VEX AIR дроны және физикалық VEX AIR дроны басқару құрылғысы арқылы басқару дағдыларын дамыту үшін қауіпсіз кеңістік ұсынады. Ұшу мектебі бұл тәжірибені VEX AIR виртуалды ұшу курсынаналынған миссияға негізделген сынақтар, нақты уақыттағы кері байланыс және ортақ пайдалануға болатын төсбелгілер арқылы бағалауға айналдырады. Бұл пайдаланушыларға уақыт өте келе прогресті анық бақылауға және бөлісуге мүмкіндік береді. Бұл мақала сізге Ұшу мектебіне қалай кіруге және оны пайдалануға болатынын көрсетеді.

Ұшу мектебін бағалау құралы ретінде пайдалану туралы көбірек білу үшін осы мақаланы қараңыз.

Ұшу мектебінің миссиясын ашу

Виртуалды ұшу курсының әрбір тапсырмасы Ұшу мектебіне кіреді. Ұшу мектебіне кіру үшін сіз VEXcode AIR жүйесіне қосылған болуыңыз керек және Simulator қойындысын ашық ұстауыңыз керек. VEX AIR Flight Simulator-ға қосылу туралы көбірек білу үшін осы мақаланы қараңыз.

VEX AIR Flight Simulator интерфейсінің төменгі сол жақ бұрышында қанаттар мен шеңбер белгішесінде жұлдыз бар түйме.

Ұшу мектебін ашу үшін симулятордың төменгі сол жақ бұрышындағы Ұшу мектебі түймесін таңдаңыз.

Мұны кез келген уақытта «Ұшу мектебінің миссиялары» мәзірін ашу үшін таңдауға болады.

Ұшу мектебінің миссиялары мәзірінің терезесі сол жақта түймелер түрінде миссиялар тізімін, ал оң жақта алдын ала қарау тақтасын көрсетеді. Алдын ала қарау тақтасында төменгі оң жақ бұрышта түймелері бар кескін мен мәтіннің қысқаша мазмұны көрсетіледі.

Ұшу мектебінің миссиялары мәзірі ашылады. Виртуалды ұшу курсының тапсырмалары сол жақтағы айналдырылатын тізімде көрсетілген, оның ішінде жарыс және сақина опцияларына арналған жаттығу макеттері бар.

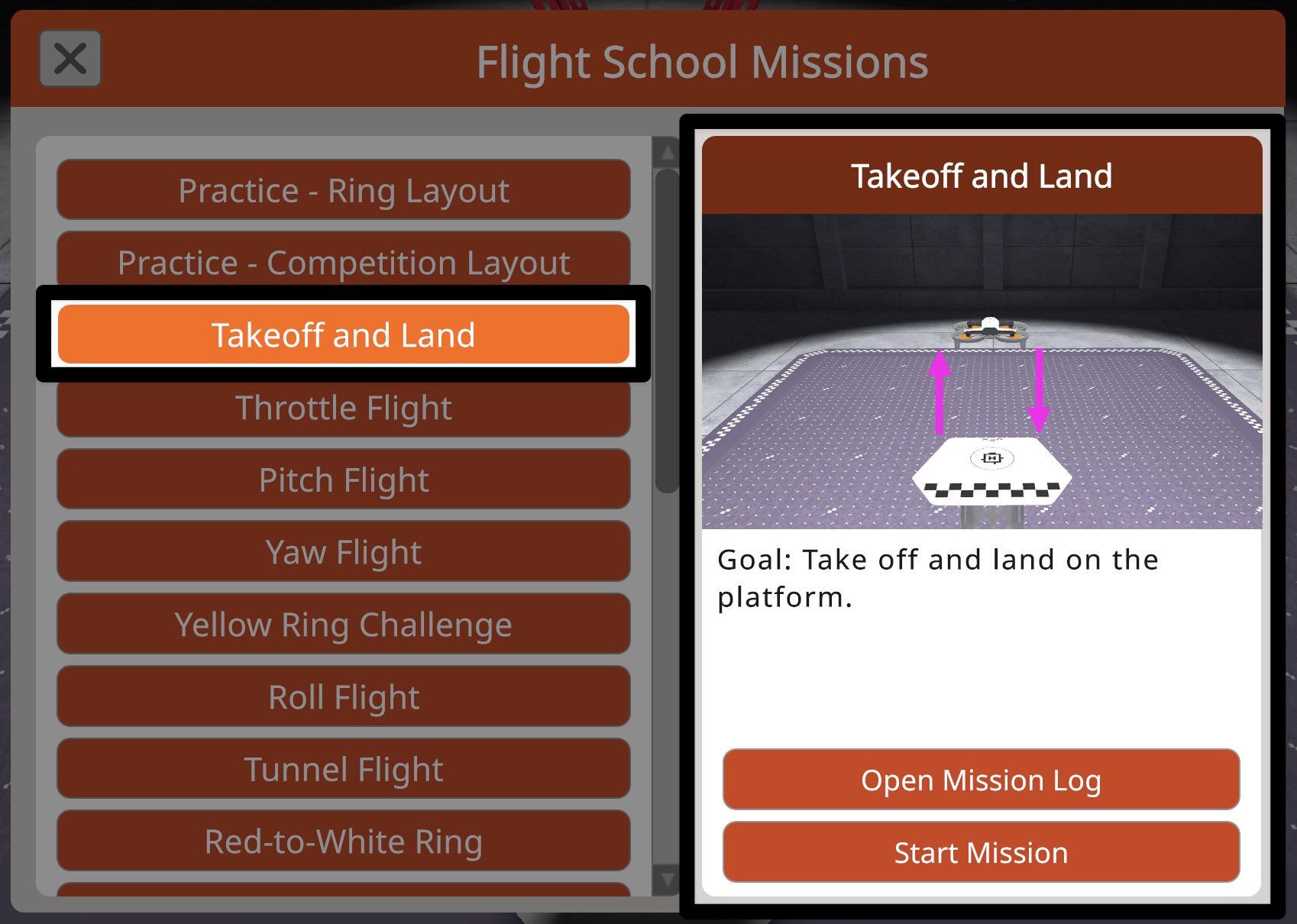

Сол мәзір, енді сол жақта «Ұшу және қону» миссиясы түймесі таңдалған, ал алдын ала қарау тақтасы сол миссияның қысқаша мазмұны мен оң жақтағы түймелер белгіленген.

Мәзірдің оң жағындағы Виртуалды ұшу курсынан миссия журналына сілтемемен бірге миссияның қысқаша мазмұнын көру үшін миссияны таңдаңыз.

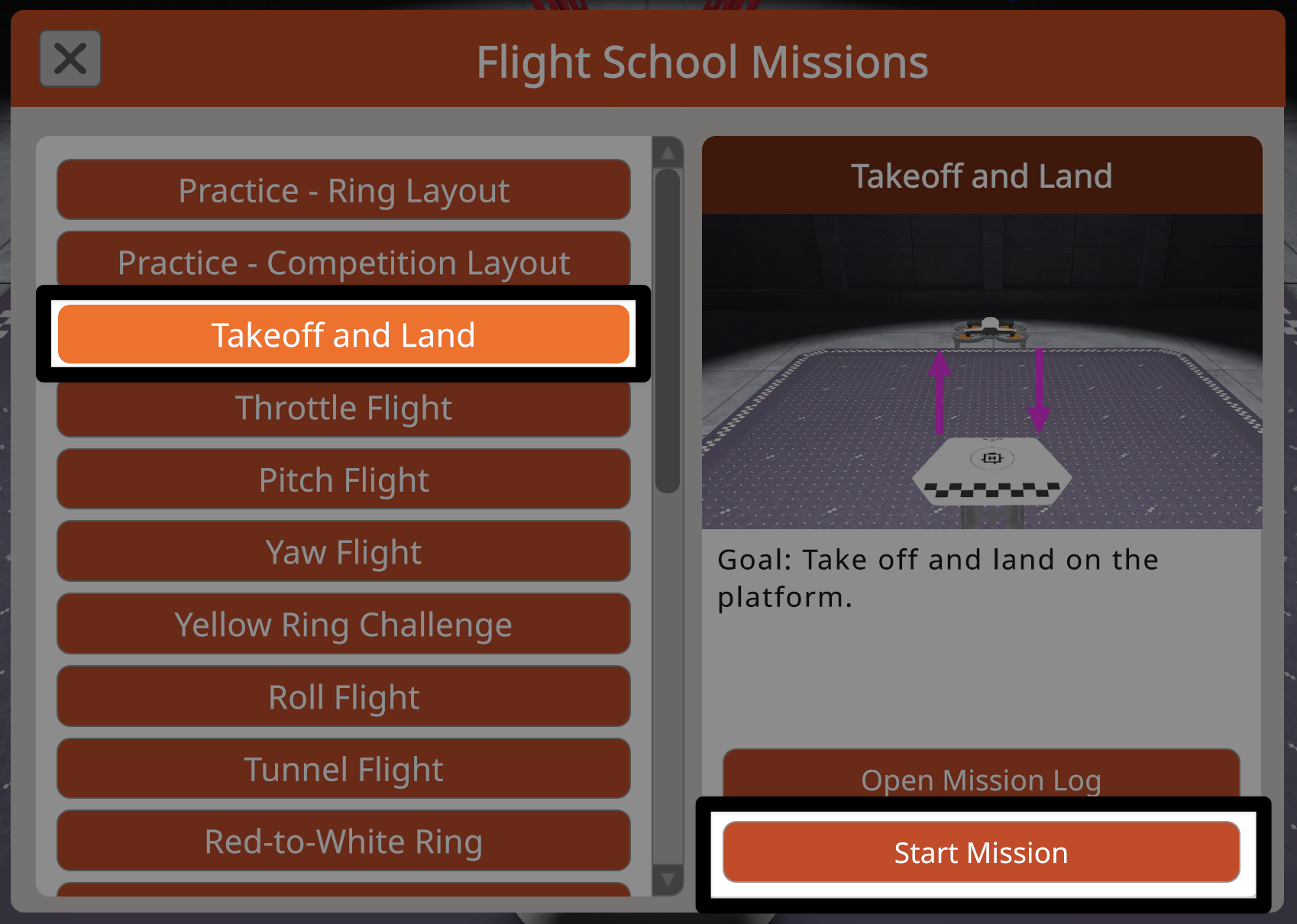

Алдыңғы суретпен бірдей, енді төменгі оң жақ бұрыштағы «Миссияны бастау» түймесі белгіленген.

Ұшу мектебінде миссияны бастау үшін тапсырманы бастау түймесін таңдаңыз.

Миссияны ұшу

Ұшу мектебіндегі әрбір миссия өз мақсаттарына назар аударуға арналған және прогресті бақылау мүмкіндіктерін қамтиды. Ұшу мектебінде дронмен ұшу іс жүзіндегідей, контроллердің параметрлері мен функцияларын қолдана отырып жұмыс істейді. Симулятор ішіндегі контроллер параметрлері туралы көбірек білу үшін осы мақаланы қараңыз.

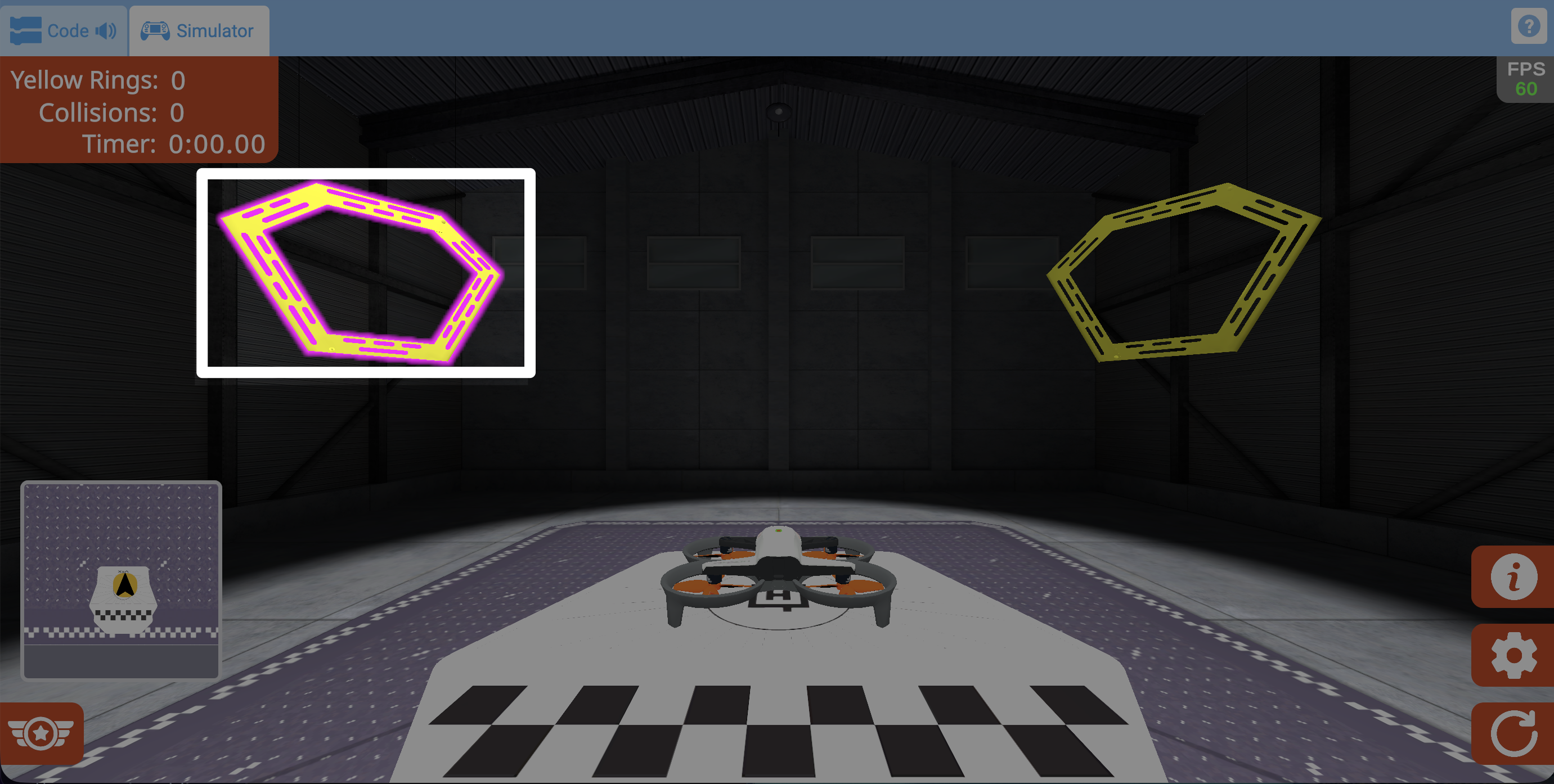

Миссия басталған кездегі симулятордан алынған скриншот. Дрон платформада, ал алаңда дроннан солға және оңға диагональ бойынша екі сары сақина көрсетілген. Сол жақтағы сақина белгіленген.

Кейбір миссияларда тек миссияға қатысты өріс элементтері ғана пайда болады. Бұл орналасуды жеңілдетуге және миссия мақсаттарына назар аударуға көмектеседі.

Белгіленген ұшу траекториясы бар миссияларда, осы суретте көрсетілгендей, сол траекториядағы бірінші сақина іске қосылған кезде белгіленеді.

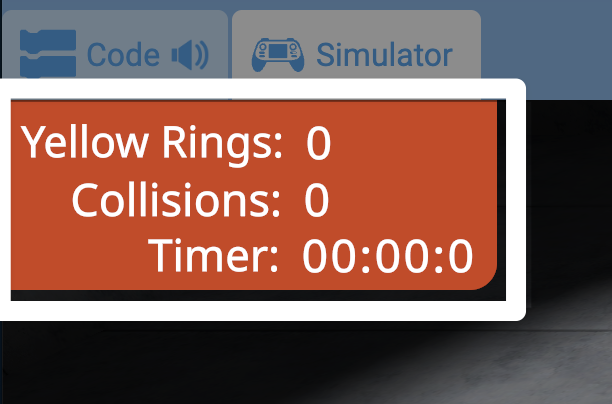

Сары сақиналар мен соқтығысулардың есептегішін, сондай-ақ таймерді көрсететін метрика жолағы белгіленген симулятордың жоғарғы сол жақ бұрышының жақыннан түсірілген скриншоты.

Жоғарғы сол жақ бұрыштағы көрсеткіштер өткен уақытты және тапсырмаға тән қосымша критерийлерді көрсетеді.

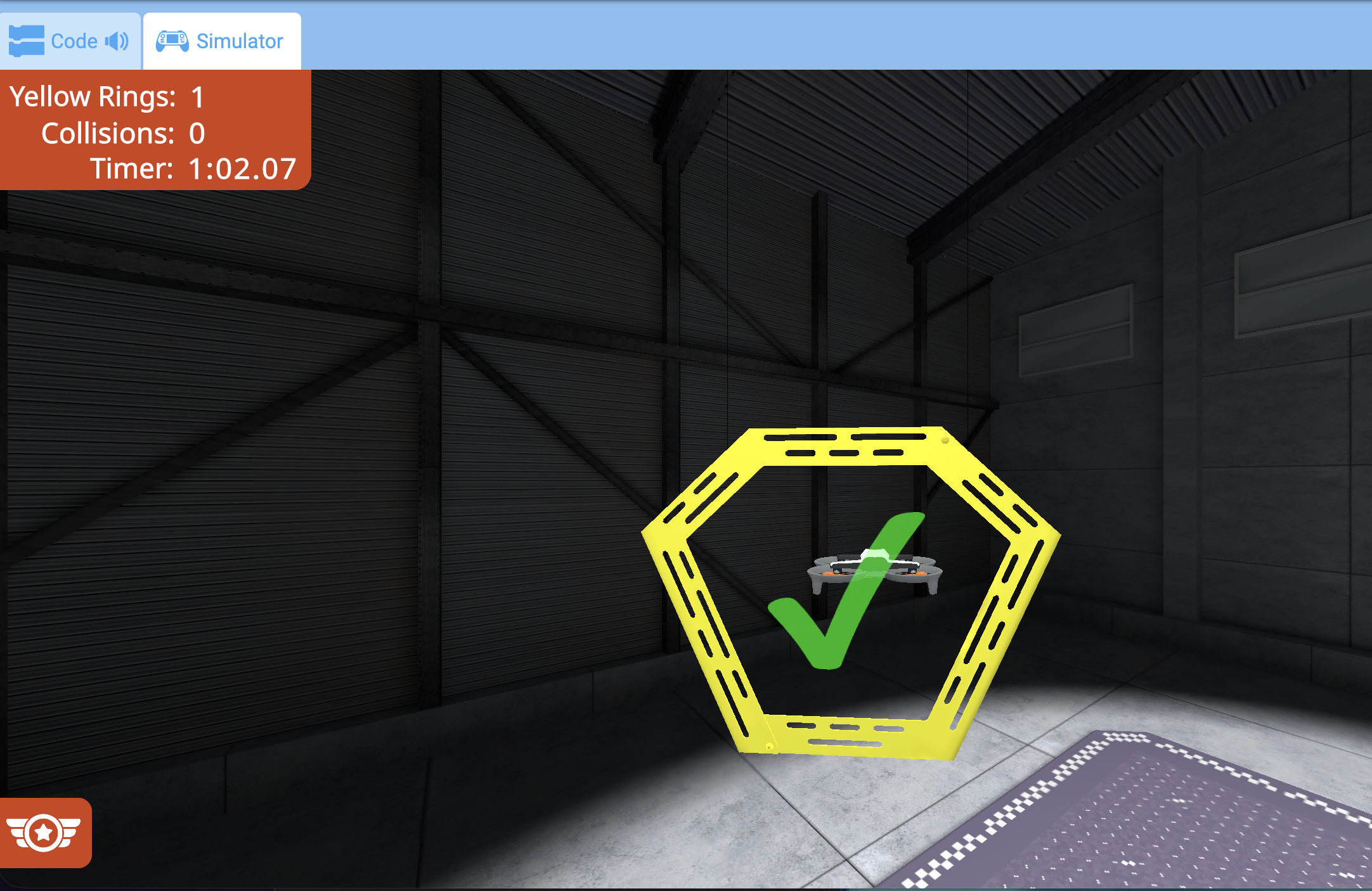

Ұшу кезіндегі скриншот, сол жақ сары сақина арқылы дронның ұшып өткенін көрсетеді. Метрика бұрышында сары сақина саны 1-ді көрсетеді, ал аяқталған сақинаның ортасында жасыл құсбелгі бар.

Миссия мақсаты орындалғаннан кейін, құсбелгі пайда болады және жоғарғы сол жақ бұрыштағы көрсеткіштер прогресті көрсету үшін жаңартылады.

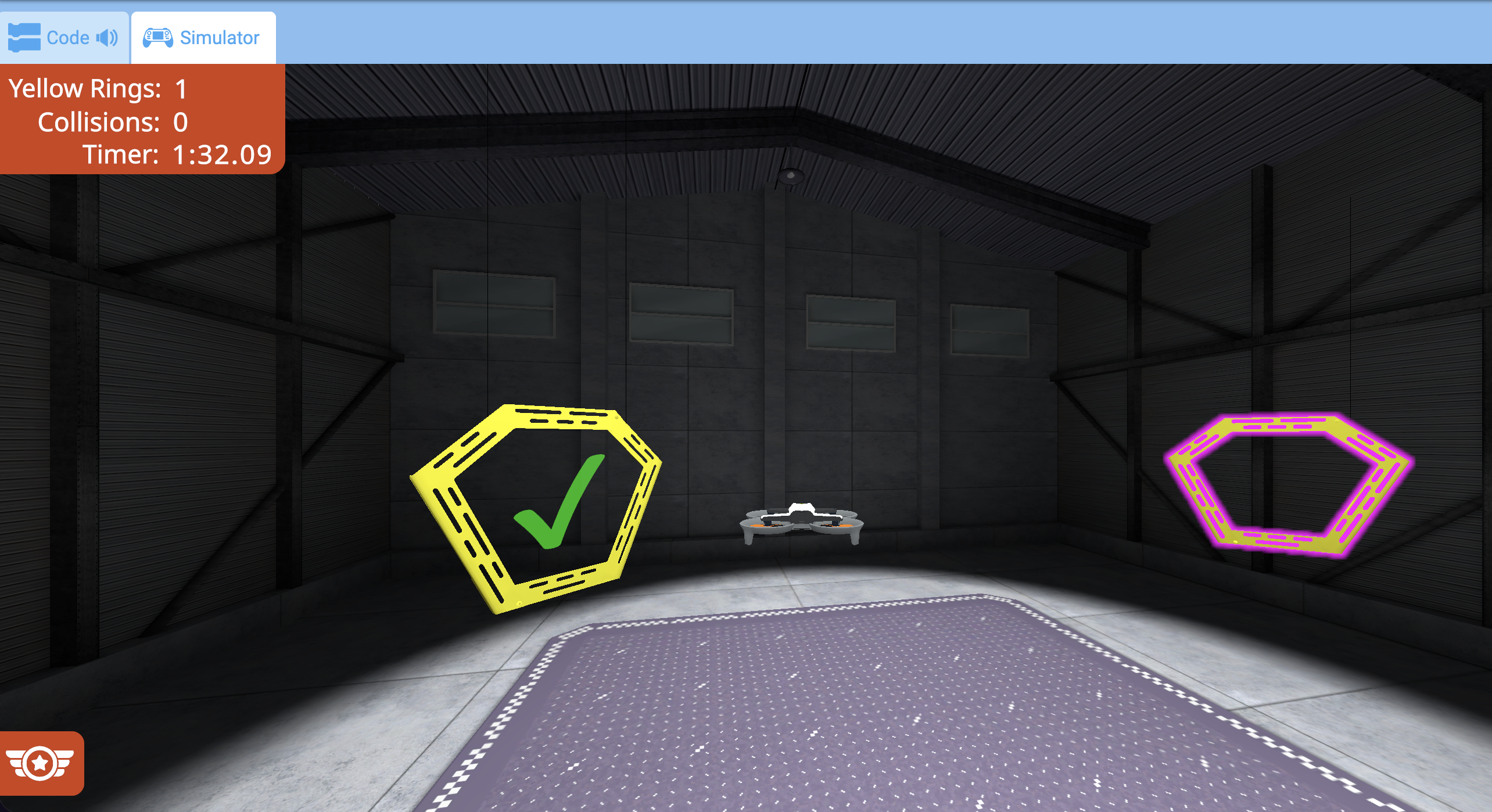

Ұшу кезіндегі скриншоттан сол жақта жасыл құсбелгісі бар сары сақина, ал қалған оң жақтағы сары сақина қызғылт түспен белгіленген, ал дрон екеуінің арасында ұшып бара жатқаны көрінеді.

Жолды ерекшелейтін миссияларда ұшу жолының келесі қадамы белгіленіп, келесі қайда ұшу керектігін көрсетеді.

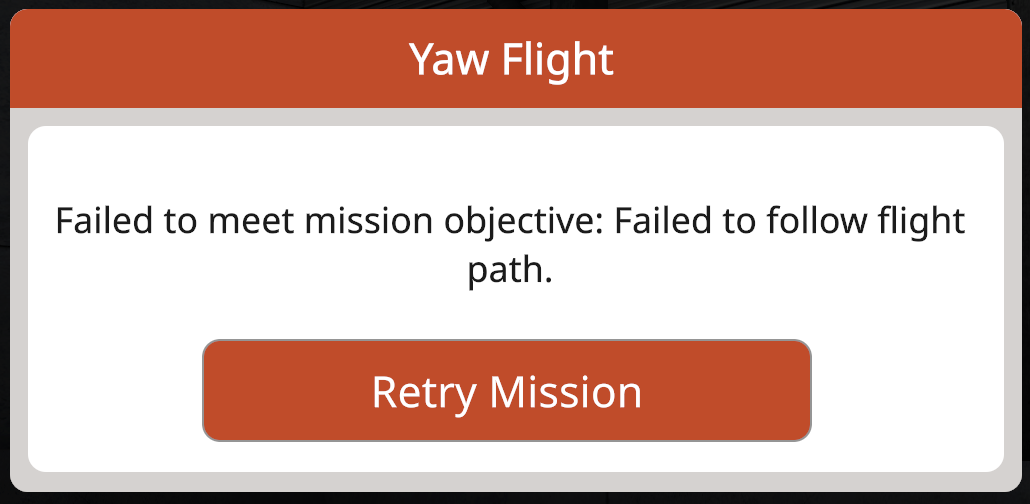

Yaw Flight миссиясының сәтсіз күйі туралы хабарлама. Мәтінде «Миссия мақсатына жету мүмкін болмады: Ұшу жолын ұстанбау мүмкін болмады» деп жазылған. Төменгі жағында, ортасында «Миссияны қайталау» түймесі орналасқан.

Егер дрон кез келген уақытта миссия мақсаттарын орындай алмаса, миссия аяқталады және сәтсіздік туралы хабарлама пайда болады.

Миссияны қайта бастау үшін тапсырманы қайталау түймесін таңдап, қайталап көріңіз.

Мини-карта мүмкіндігі

Төменгі сол жақ бұрыштағы кішкентай шаршы мини-карта ерекшелігі белгіленген ұшу кезіндегі скриншот. Картада дрон көрсеткі арқылы бейнеленген, ал сызық дронның ұшу траекториясын көрсетеді.

Симулятордың төменгі сол жақ бұрышындағы мини-карта ұшу кезінде дронның бағытын жоғарыдан төмен қарай көрсетілген өрісте көрсетеді.

Ұшу траекториясын бақылауға көмектесу үшін мини-картада дронның бағытын нақты уақыт режимінде көрсететін сызық пайда болады.

Мини-карта опциялары белгіленген ұшу алдындағы тексеру тізімінің скриншоты. Қосуға арналған түйме, ал өшіруге арналған түйме бар.

Мини-картаны кез келген уақытта Ұшу алдындағы тексеру тізімінде өшіруге болады.

VEX AIR Flight Simulator бағдарламасындағы ұшу алдындағы тексеру тізіміне кіру туралы көбірек білу үшін осы мақаланы қараңыз.

Ұшу мектебінің төсбелгілерін алу

Миссия сәтті аяқталғаннан кейін, жеке төсбелгі беріледі.

Белгі деңгейлері

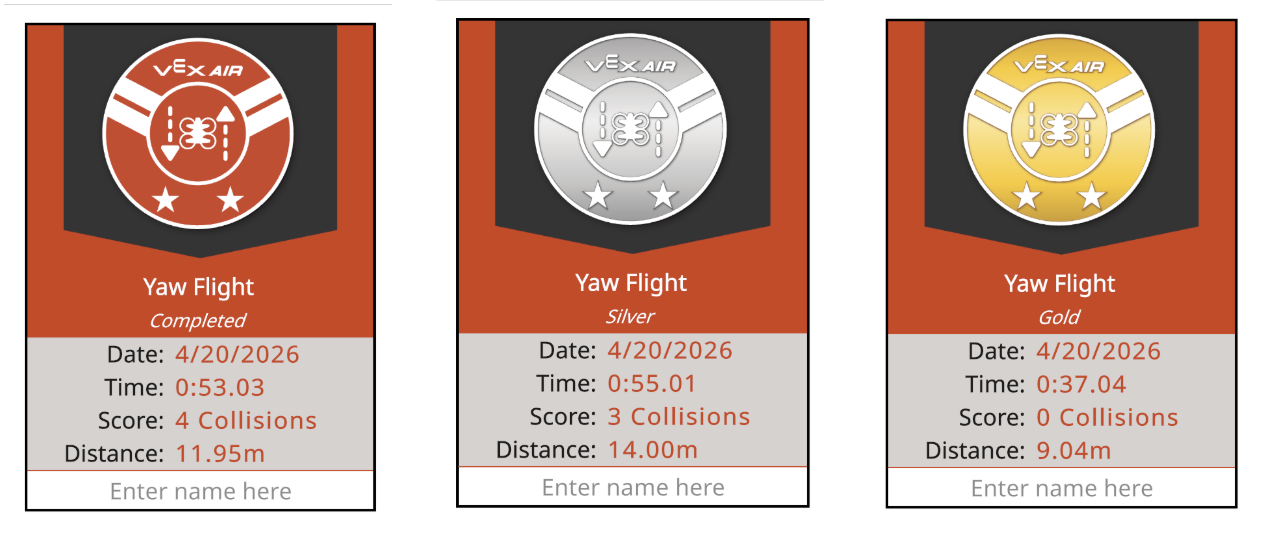

«Yaw Flight» миссиясына арналған үш төсбелгі, әрқайсысының жоғарғы жағында медаль және төменгі жағында ұшу туралы деректер бар. Солдан оңға қарай олар қызғылт сары медальмен, күміс күміс медальмен және алтын алтын медальмен толықтырылған.

Әрбір белгі орындалу деңгейін, сондай-ақ күн, уақыт, ұпай көрсеткіштері және ұшып өткен қашықтық сияқты жеке тапсырма деректерін көрсетеді. Пайдаланушылар өздерінің бейдждерін жекешелендіру үшін өз атын енгізе алады.

Миссия көрсеткіштері қай төсбелгі берілетінін анықтайды.

Аяқталды (қызғылт сары) - миссия мақсаттарына қол жеткізілгенін білдіреді.
Күміс - миссия мақсаттарының аз соқтығысумен немесе аз уақыт ішінде аяқталғанын білдіреді.
Алтын - миссияның оңтайлы орындалуын көрсетеді.

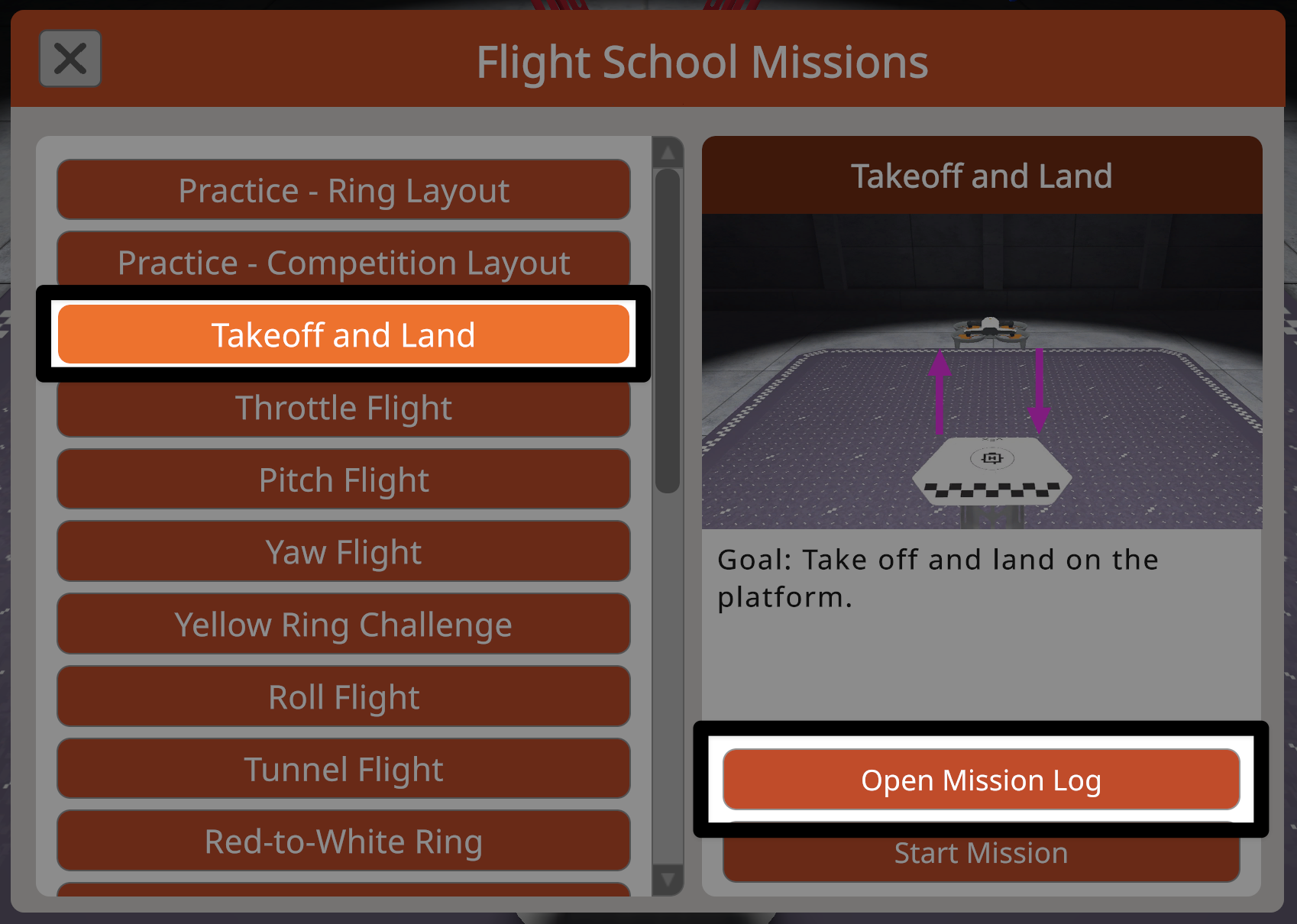

Сол жақтағы Ұшу және Қону миссиясы түймесі таңдалған және төменгі оң жақ бұрыштағы «Миссия журналын ашу» түймесі белгіленген Ұшу мектебінің миссиялары мәзірі.

Миссия журналының PDF файлын көру және төсбелгі критерийлерін қарау үшін Ұшу мектебінің миссиялары мәзіріндегі кез келген миссия үшін Ашық миссия журналы түймесін таңдаңыз.

Белгіні жекешелендіру

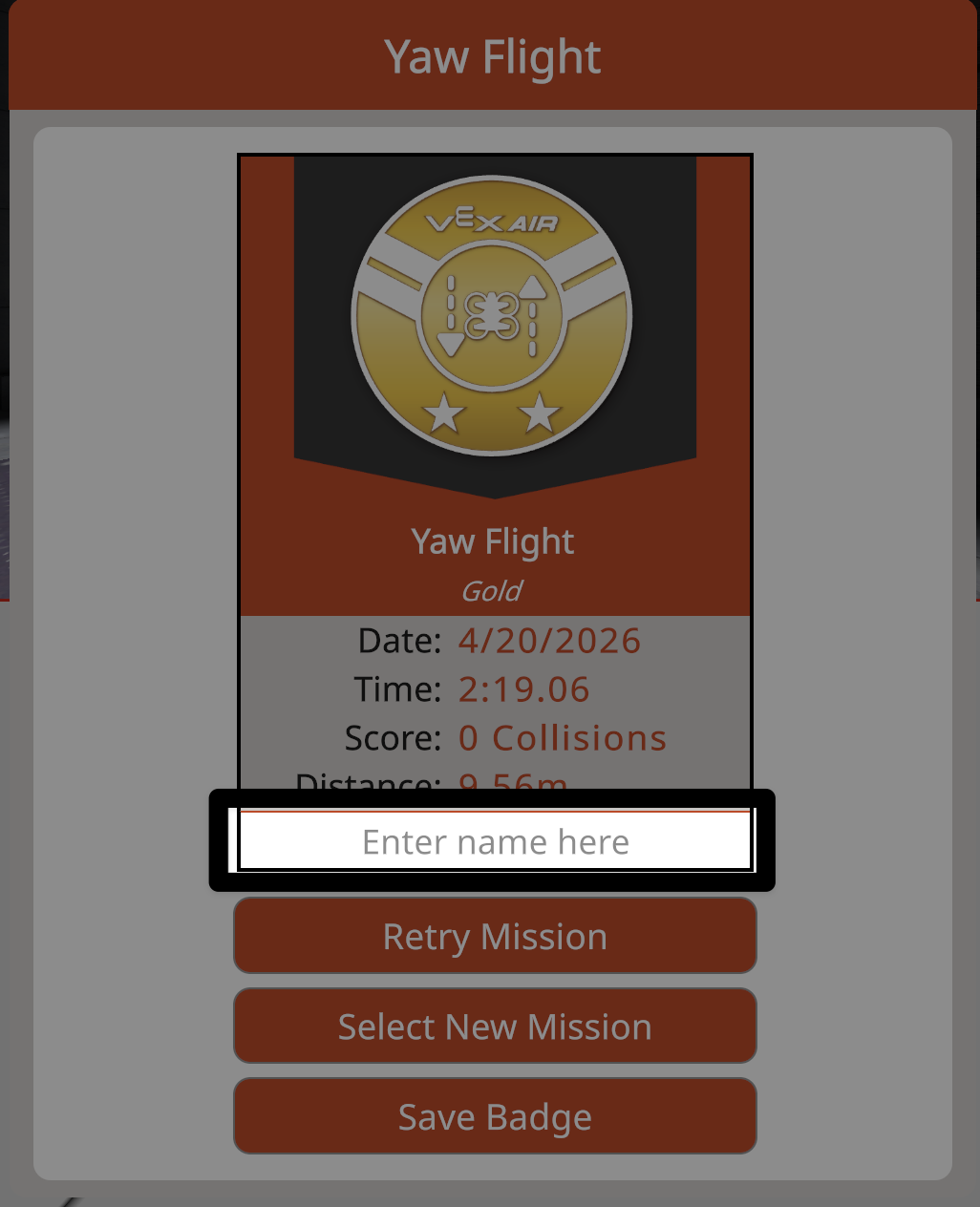

Миссия деректерінің астында және «Қайталау» түймесінің үстінде атауды таңдау және енгізуге арналған мәтін жолағы бар миссия белгісі диалогтық терезесі белгіленген.

Белгіні жекешелендіру үшін атау енгізу үшін мәтін жолағын таңдаңыз.

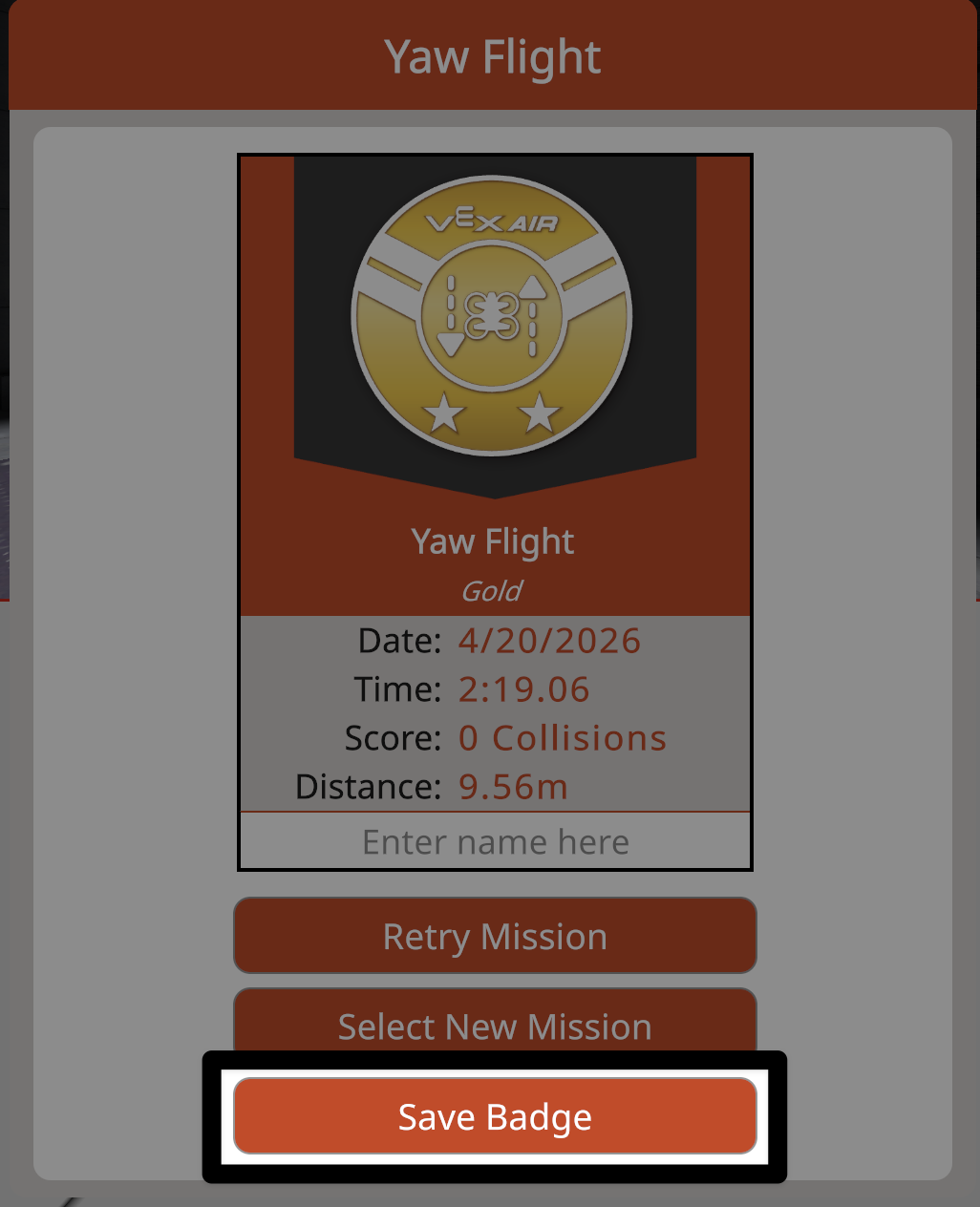

Сол миссия белгісі диалогтық терезесі, енді төменгі жағындағы «Белгіні сақтау» түймесі белгіленген.

Белгінің PDF файлын құрылғыңызға сақтау үшін Сақтау Белгісі түймесін таңдаңыз. Сақталғаннан кейін, белгішелерді электронды түрде немесе басып шығару арқылы физикалық түрде бөлісуге болады.

Ескерту: Терезе жабылғаннан кейін белгіше туралы ақпарат өшіріледі. Кейінірек нақты рейс деректерін көру үшін барлық белгілерді сақтау қажет.

Белгі терезесінен шығу

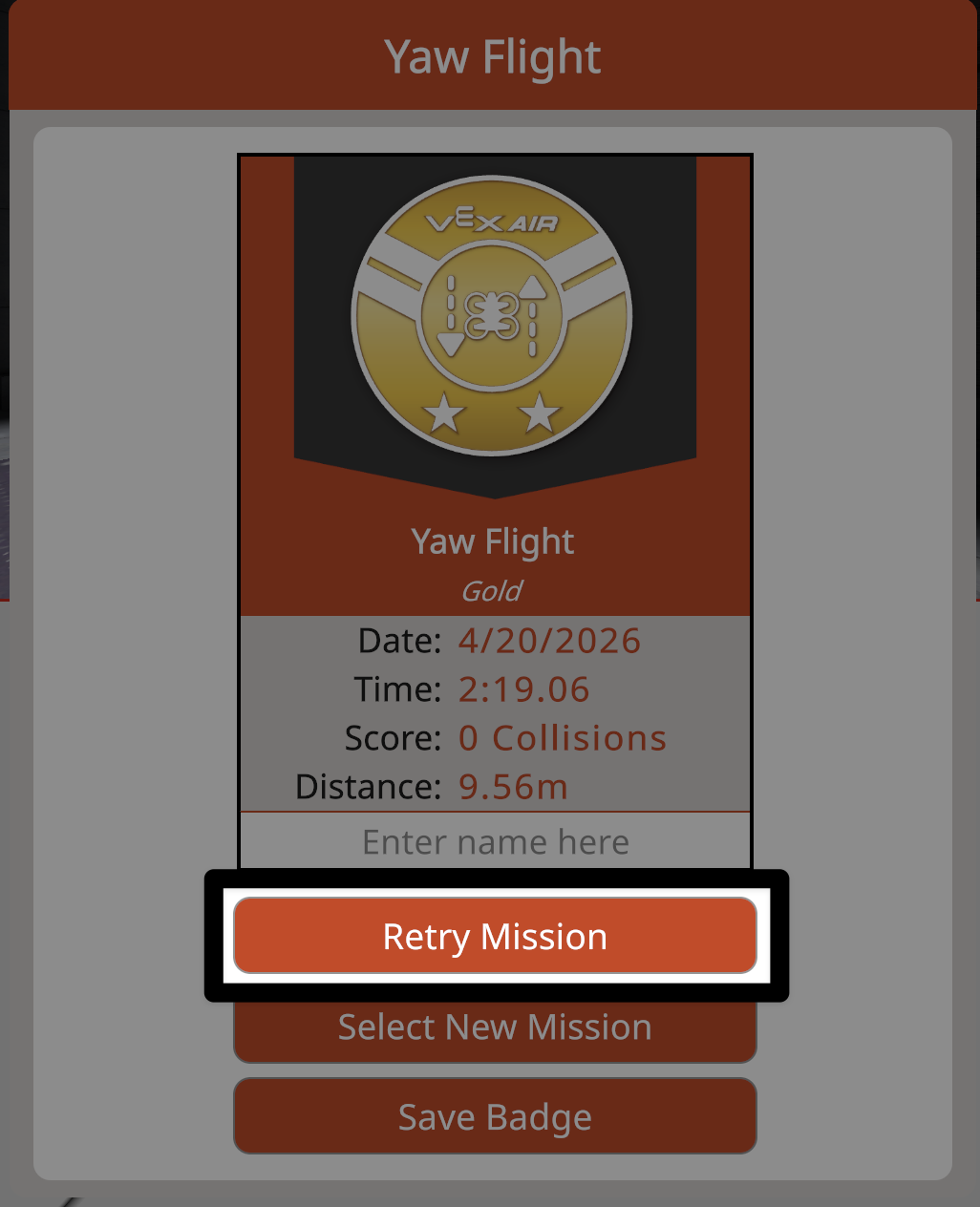

Сол миссия белгісі диалогтық терезесі, енді атаудың астында орналасқан «Миссияны қайталау» мәтін жолағымен ерекшеленеді.

Сол миссияны қайталап көру және қосымша белгі алу үшін тапсырманы қайталау түймесін басыңыз.

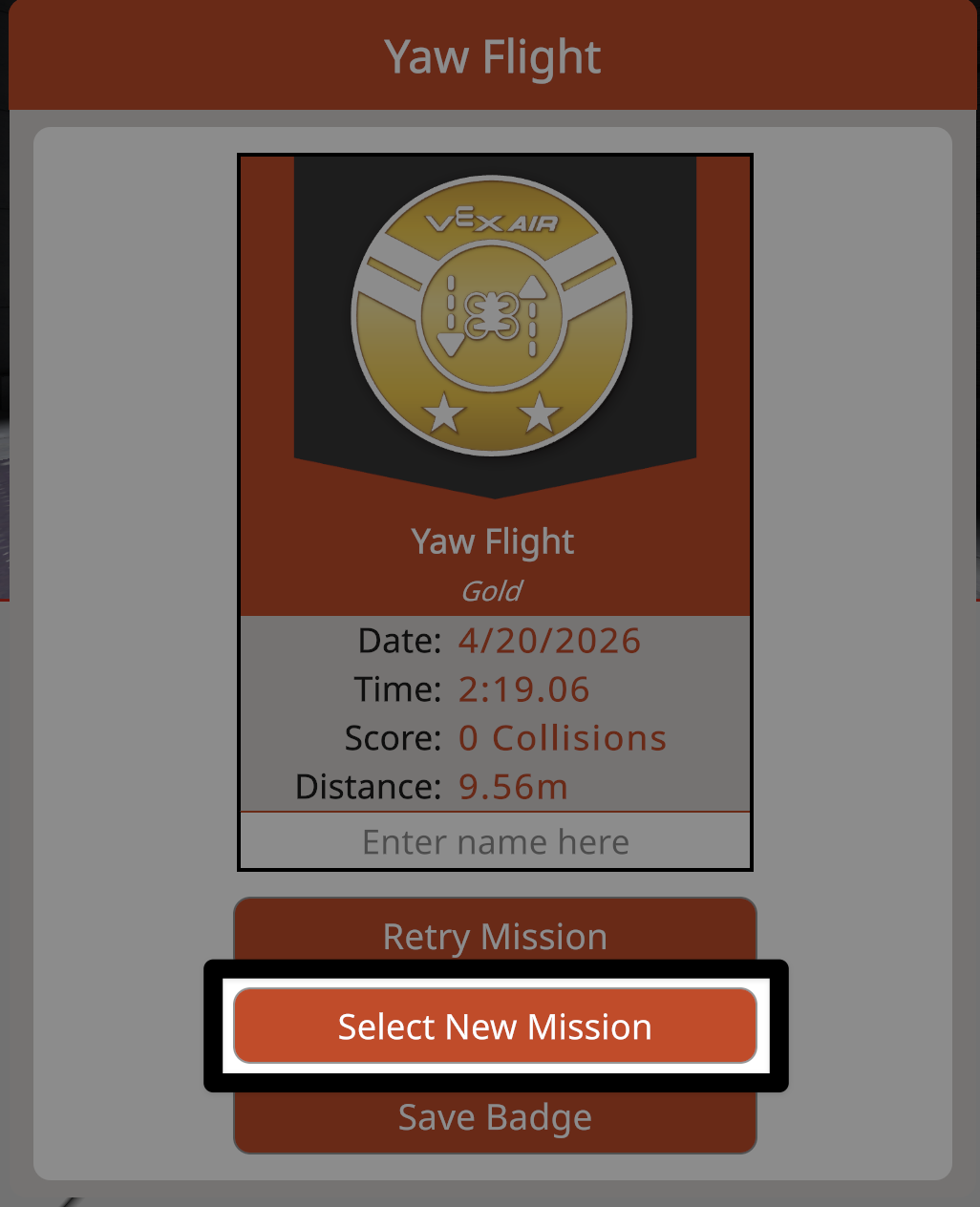

Сол миссия диалогтық терезесі, енді «Жаңа миссияны таңдау» түймесі бар, ол тігінен миссияны қайталау мен сақтау белгісінің арасында орналасқан, ерекшеленді.

«Ұшу мектебінің миссиялары» мәзіріне оралу және басқа миссияны орындау үшін «Жаңа миссияны таңдау» түймесін басыңыз.

Ұшу мектебінің жабылуы

Сіз кез келген уақытта симулятордағы жаттығу схемасына орала аласыз немесе Flight School Mission мәзірін жаба аласыз.

Тәжірибеге оралу

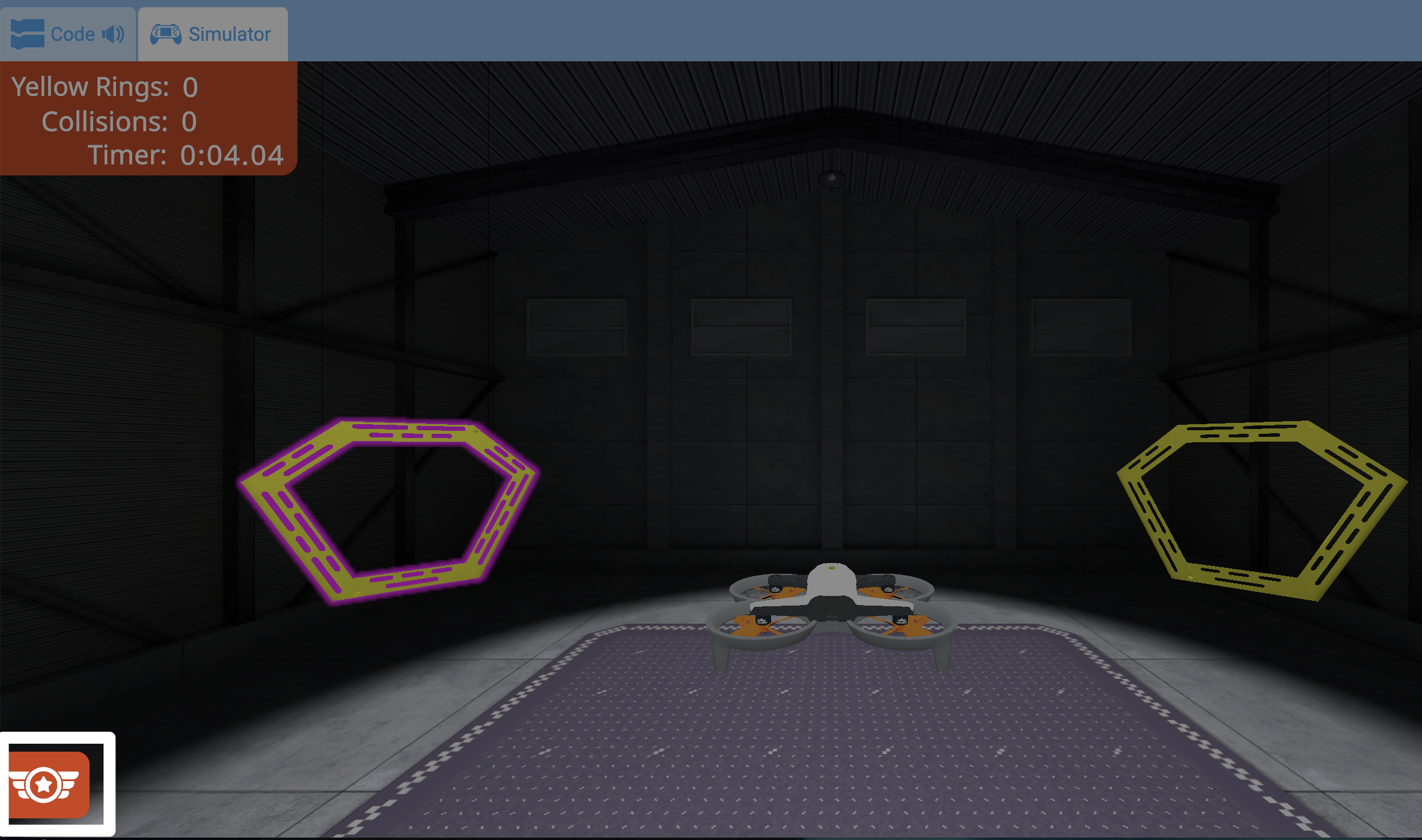

Төменгі сол жақ бұрыштағы ұшу мектебі түймесі белгіленген ұшу кезіндегі скриншот.

Ұшу мектебі мәзіріне оралу үшін кез келген уақытта Ұшу мектебі түймесін таңдаңыз.

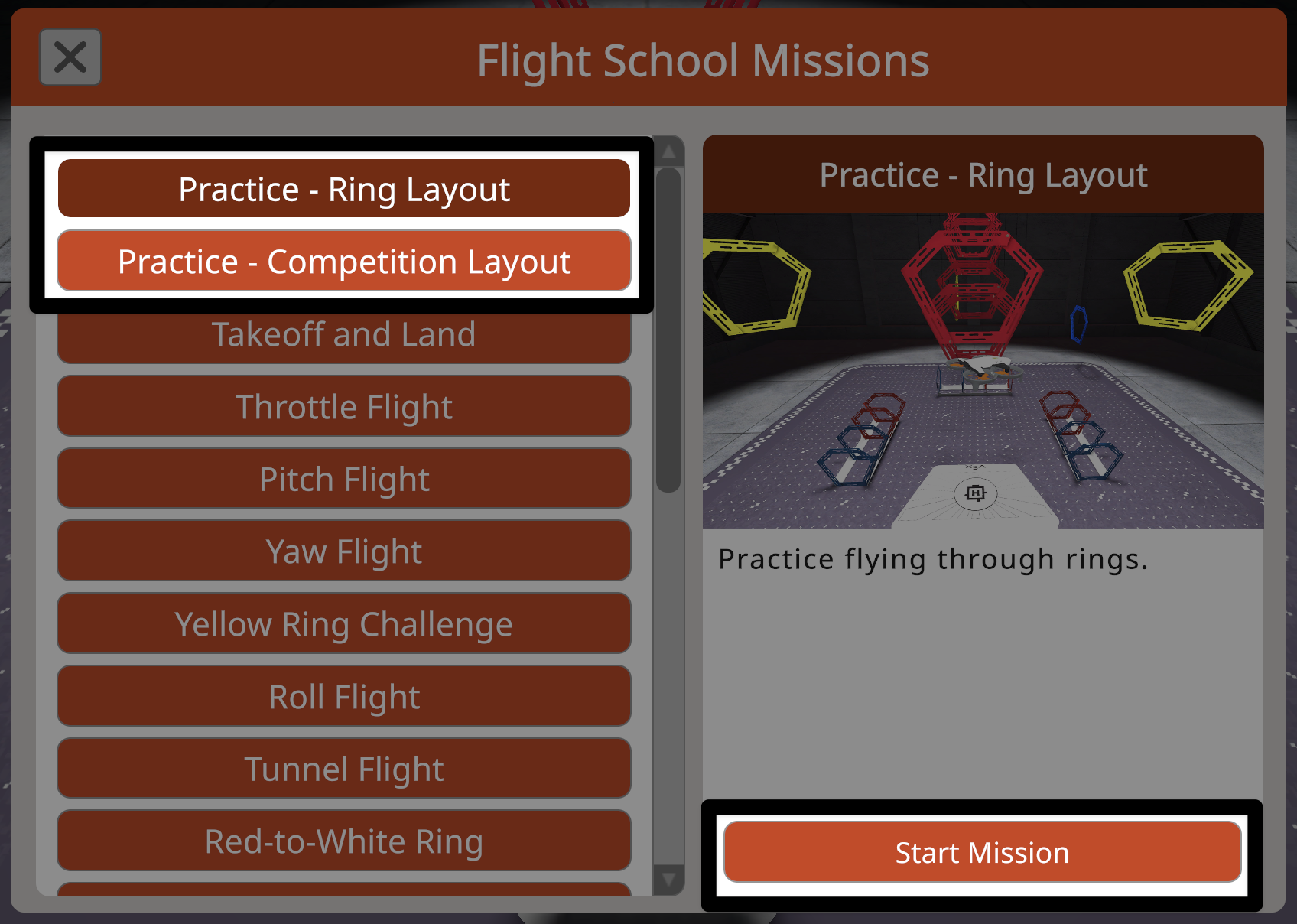

Төменгі оң жақтағы «Миссияны бастау» түймесімен бірге белгіленген, жоғарғы екі миссия түймесі бар «Ұшу мектебінің миссиялары» мәзірінде жаттығу жаттығуы - сақина орналасуы және жаттығу - жарыс орналасуы көрсетілген.

Жаттығу жоспарлары әрқашан Flight School Missions мәзірінің жоғарғы жағында қолжетімді.

Қайтып оралғыңыз келетін жаттығу схемасын таңдаңыз, содан кейін Ұшу мектебінен шығып, жаттығуды жалғастыру үшін Start Mission түймесін басыңыз.

Ұшу мектебінің миссия мәзірін жабу

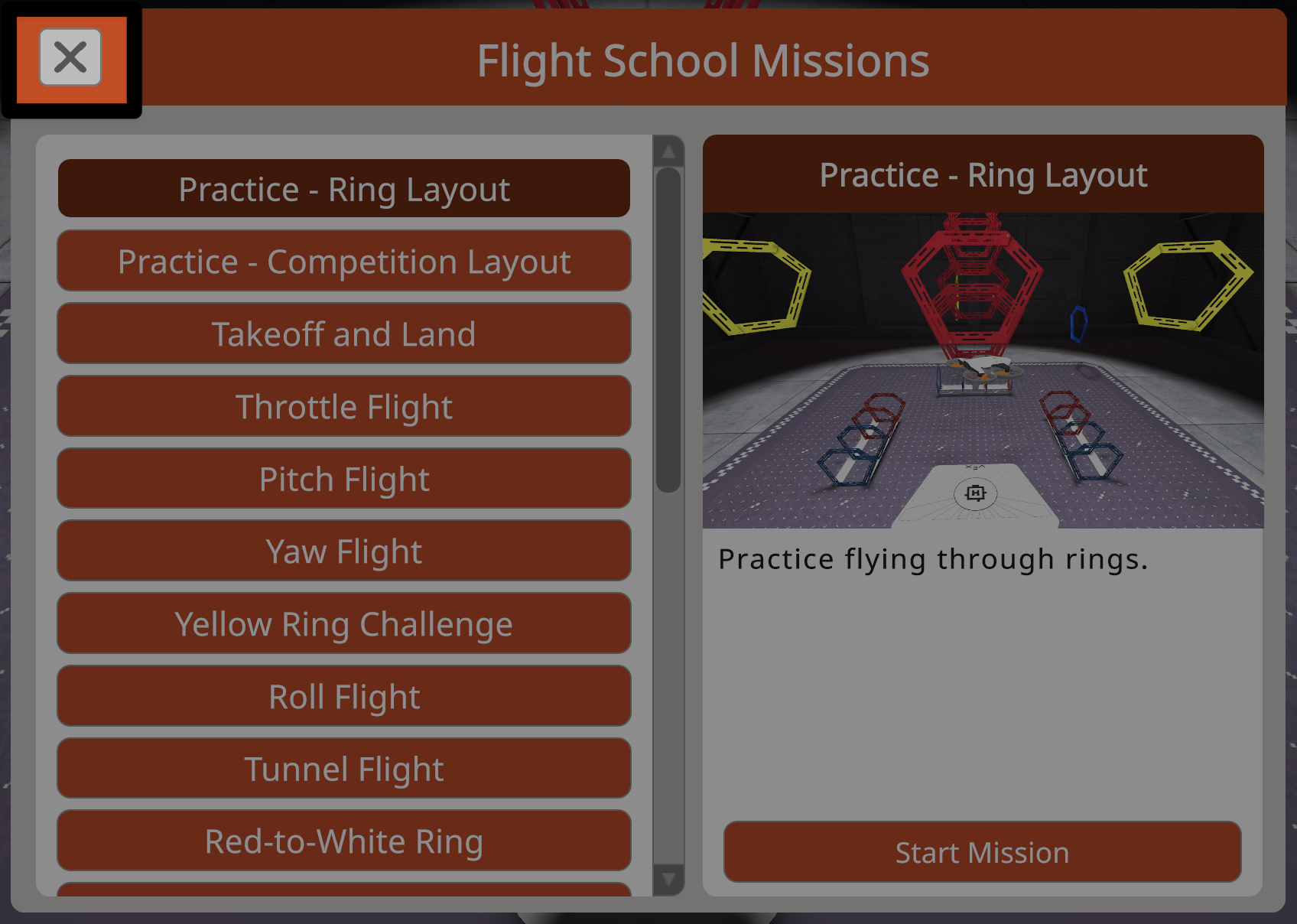

Жоғарғы сол жақ бұрышындағы x түймесі белгіленген Ұшу мектебінің миссиялары мәзірі.

Мәзірді жабу және алдыңғы экранға оралу үшін Flight School Mission мәзірінің жоғарғы сол жақ бұрышындағы X түймесін басыңыз.
