Менің блоктарым VEXcode 123 ішіндегі блок санаттарының бірі болып табылады. Кейбір басқа санаттарға көрініс, дыбыс, сезу және айнымалылар кіреді. Менің блоктарым жобада бірнеше рет пайдалануға болатын блоктар тізбегін жасау үшін пайдаланылады.

Блокты қалай жасауға болады

VEXcode 123 Құралдар тақтасы Менің блоктарым бөлімі көрсетілген және Блок жасау түймесі бөлектелген.

Менің блоктарым санатынан «Блок жасау» тармағын таңдаңыз.

VEXcode 123 Блок жасау мәзірі ашық және блоктың атауы Drive in болып өзгертілді және бөлектеледі. Төменгі оң жақтағы көк түсті Ok түймесі бөлектеледі.

«Блок атауы» өрісіне енгізу арқылы блоктың атын өзгертіңіз, содан кейін «Жарайды» таңдаңыз.

Блокты қалай теңшеуге болады

Енгізуді қосу (сан)

VEXcode 123 Блок жасау мәзірі ашық және блоктың атауы Drive in деп орнатылған. Санды енгізу өрісі блокқа қосылды және енді бөлектеледі.

«Блок жасау» экранынан «Енгізуді (нөмірді) қосу» опциясын таңдаңыз. «Нөмір» өрісіне енгізу арқылы енгізудің атын өзгертіңіз, содан кейін «Жарайды» таңдаңыз.

Кіріс қосу (логикалық)

VEXcode 123 Блок жасау мәзірі ашық және блоктың атауы Drive in күйіне орнатылған. Логикалық енгізу өрісі блокқа қосылды және енді бөлектелген.

«Блок жасау» экранынан «Логикалық» опциясын таңдаңыз. «Логикалық» өріске енгізу арқылы енгізудің атын өзгертіңіз, содан кейін «Жарайды» таңдаңыз.

Белгі қосыңыз

VEXcode 123 Блок жасау мәзірі ашық және блоктың атауы Drive in деп орнатылған. Белгі өрісі блокқа қосылды және енді бөлектеледі.

«Блок жасау» экранынан «Жапсырма қосу» опциясын таңдаңыз. "Текст белгісі" өрісіне енгізу арқылы белгінің атын өзгертіңіз, содан кейін "Жарайды" таңдаңыз.

Енгізулер мен белгілерді біріктіріңіз

VEXcode 123 Блок жасау мәзірі ашық және теңшелетін блок жасалды. Блок алдымен Drive in деп оқиды, содан кейін санды енгізу өрісі болады, содан кейін жапсырманы оқу қадамының квадратымен аяқталады. Барлығы реттелетін блок X қадамдық шаршыдағы Drive деп оқиды. Төменгі оң жақтағы көк түсті Ok түймесі бөлектеледі.

Блоктар тізбегін жасау үшін кірістер мен белгілерді біріктіріп, «OK» түймесін басыңыз.

Кірістерді/белгілерді қалай жоюға болады

VEXcode 123 Блок жасау мәзірі ашық және блоктың атауы Drive in деп орнатылған. Блокқа санды енгізу өрісі қосылды және оның үстіндегі Тазалау белгішесі бөлектеледі.

Енгізуді немесе белгіні жою үшін жойғыңыз келетін кірістің немесе белгінің жоғарғы жағындағы «Тазалау» белгішесін таңдаңыз.

Анықтау блогын қалай пайдалануға болады

VEXcode 123 My Blocks Definition блогы бөлектелген. Ол «Сан қадамының квадратында жүргізу» деп оқиды және сан блок анықтамасында пайдалануға болатын параметр болып табылады.

Параметрді енді ол жасалғаннан кейін {Define} блогынан пайдалануға болады.

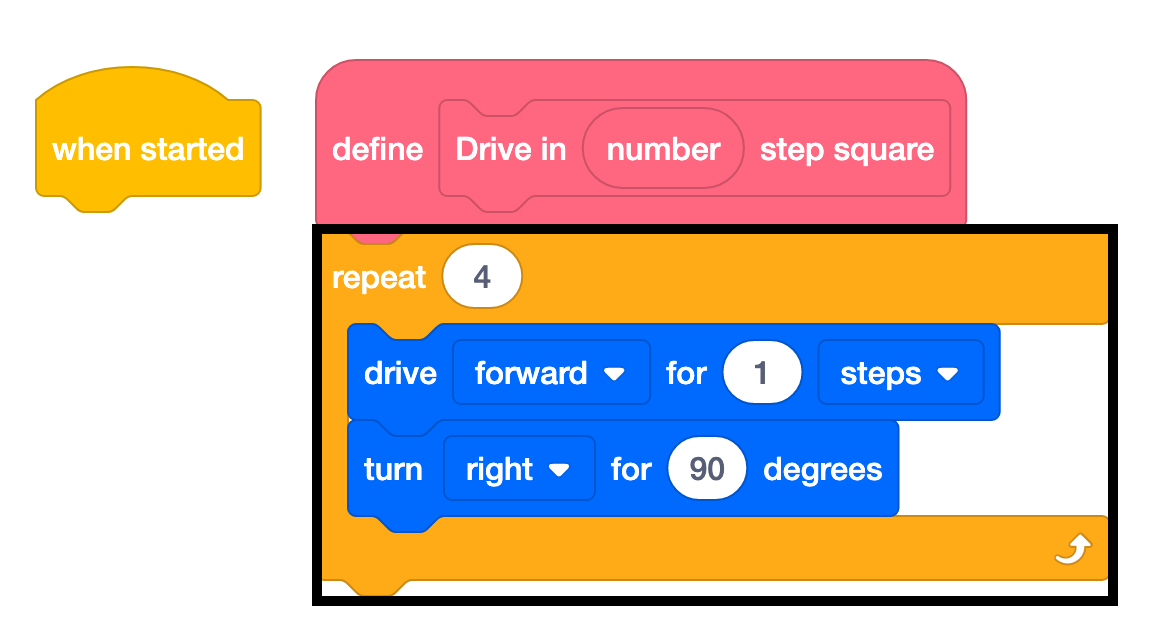

VEXcode 123 My Blocks Definition блогындағы Drive анықтамасы енді оған қосылды. Стекте 4-ке орнатылған Қайталау блогы және қайталау блогының ішінде 90 градусқа бұру блогы бар 1 қадамдық блокқа арналған Drive бар.

{Define} блогына қосымша блоктарды бекітіңіз.

VEXcode 123 My Blocks Definition блогындағы Drive, қазір анықтамада қолданылатын сан параметрі бар. Стекте 4-ке орнатылған Қайталау блогы және қайталау блогының ішінде 90 градусқа бұрылу блогы бар блокқа арналған Drive бар. Сан параметрі Drive for блокта орналастырылған, сондықтан ол енді сандық қадамдар үшін Drive forward деп оқиды.

{Define} блогындағы параметрлерді пайдаланыңыз.

VEXcode 123 Менің блоктарым пәрмен блогы Іске қосылған кезде блогының астына қосылды. Бұл пәрмен блогы дискідегі қадамдық квадрат пәрменін шақырады. Сан параметрі 1-ге орнатылған.

{When Started} блогына тіркелген [Менің блогым] параметрін пайдаланыңыз.

Менің блоктарымды қалай пайдалануға болады

Квадраттарда жүргізу мысалы

VEXcode 123 Іске қосылғанда блок, оның астында үш блок бар. Алдымен 1 қадамды шаршы пәрмен блогындағы Drive, содан кейін 45 градусқа оңға бұрылыңыз, содан кейін 2 қадамдық шаршы пәрмен блогындағы Drive.

Бұл мысалда 123 робот Менің блоктарымды келесі әрекеттер үшін пайдаланады:

1 қадам шаршымен алға қарай жүріңіз.
Оңға 45 градусқа бұрылыңыз.
2 қадам шаршымен алға қарай жүріңіз.

{Define} қалпақ блогы процедураны бұзады. Келесі мысалда бұл {Define} қалпақ блогы шаршыда белгілі бір рет жүру үшін пайдаланылатын блоктарды бұзады. Блоктарда қолданылатын {Define} блогынан аргументтерді сүйреңіз.

{Define} блогы орнатылғаннан кейін, жаңадан жасалған блокты енді сүйреп апарып, параметрлерді орнату үшін {When Started} блогына қосуға болады.

Алдыңғы VEXcode 123 блоктар стек пәрмен блогының анықтамасымен қатар көрсетілген, Drive in number қадамындағы шаршы пәрмен блогын пайдаланады.

Параметрлер өзгертілгеннен кейін, жоба іске қосылуға дайын.
