V5 Workcell көмегімен құрылыс - 1 бөлім: Электроника

VEX V5 Workcell құрастыру – көңілді және білім беру әрекеті.

Пайдаланушыларға жүйені тиімді конфигурациялауға нұсқау беру үшін таңбаланған құрамдас бөліктер мен қосылымдарды қамтитын мансап және техникалық білім беру үшін V5 Workcell құрылғысын орнатуды суреттейтін диаграмма.

Мансап және техникалық білім беруде V5 Workcell орнату бойынша нұсқауларды құрастырыңыз, онда таңбаланған диаграммалар және құрастыруға арналған қадамдық нұсқаулық бар.

V5 Workcell STEM зертханасының Іздеу бөлімінде орналасқан Құрастыру нұсқаулары білім алушыны құрастыруға бағыттау үшін бөлшектер тізімдерін және егжей-тегжейлі иллюстрацияларды береді.

Дегенмен, V5 Workcell құруды және пайдалануды жеңілдететін кейбір кеңестер мен амалдар бар.


V5 Electronics дегеніміз не?

V5 электронды өнімдеріне V5 Robot Brain, V5 Robot Battery, V5 электромагнит және сенсорлар кіреді.

V5 робот миы

Робототехника қолданбалары үшін Мансап және Техникалық білім беруде қолданылатын ми мен батарея конфигурациясын көрсететін V5 Workcell құрылғысын орнатуды суреттейтін диаграмма.

V5 Robot Brain және V5 Robot Battery V5 Workcell үшін контроллер және қуат көзі ретінде қызмет етеді.

V5 Robot Brain және V5 Robot Battery 1-зертханада: Өнеркәсіптік робототехникаде таныстырылды. Құрылғылар мен олардың функционалдық мүмкіндіктері туралы қосымша ақпарат беру үшін VEX кітапханасында берілген V5 Robot Brain мақалалары және V5 Robot Battery мақалалары бар.

V5 Электромагнит

CTE үшін V5 Workcell орнату диаграммасы, магнитті орналастыру мен конфигурациялауға бағытталған 7-зертханаға арналған компоненттер мен қосылымдардың орналасуын суреттейді.

V5 электромагнит - түсті дискілерді алу үшін V5 жұмыс ұяшығында қолданылатын манипулятор. Ол 7-зертхананың құрастырылымында қосылған.

V5 электромагнитінің жұмысы соленоид деп аталатын сым катушкасы арқылы электр тогының өтуі арқылы жүзеге асырылады. Соленоид арқылы электр тогы өткенде магнит өрісі пайда болады. Егер электр тогының бағыты өзгерсе, магнит өрісінің полярлығы да өзгереді.

Сенсорлар

V5 Workcell құрылғысында екі түрлі сенсорлар қолданылады, 3 сымды сенсорлар және V5 сенсорлары.

  • 3 сымды сенсорлар: 3 сымды датчиктер 1-зертханада қосылған қол буындарын басқару үшін пайдаланылатын потенциометрлерді, жұмыс ұяшығының тоқтауын имитациялау үшін 2-зертханада қосылған V5 бампер қосқышы v2 және конвейер жүйелеріндегі дискілерді анықтау үшін пайдаланылатын 10-зертханаға қосылған Line Trackers.
  • V5 сенсорлары: V5 сенсорлары V5 робот миымен арнайы жұмыс істеу үшін жасалған және мидың смарт порттарын пайдаланады. V5 оптикалық сенсор V5 сенсорларының бірі болып табылады және дискілердің түсін анықтау үшін қолданылады.

V5 Electronics-пен жұмыс істеу кезіндегі кеңестер мен амалдар

V5 Robot Brain және V5 Robot Battery кеңестері мен амалдары:

  • Қозғалтқыштар мен сенсорлар жұмыс істемесе, олар дұрыс қосылмаған болуы мүмкін. V5 Smart кабельдерінің порттарына толығымен салынғанын және бекітілгенін тексеріңіз.
  • V5 Workcell электрондық бөліктерінің ешқайсысы қуатсыз жұмыс істей алмайды. Жүйені пайдаланбас бұрын V5 робот батареясының көз жеткізіңіз.

V5 Электромагниттік кеңестер мен амалдар:

CTE (Мансап және техникалық білім) ресурстарының бөлігі болып табылатын V5 Workcell жүйесінде магнитті күшейту жолын көрсететін диаграмма.

Роботтық қолмен дискіні алған кезде сәтті болмасаңыз, [Электромагнитті қуаттандыру] блогының "күшейтуге" орнатылғанын тексеріңіз. Бұл V5 электромагнитін қосады және оның күшін манипуляторда табылған тұрақты магнитке қосады.

Мансап және техникалық білім контекстінде V5 жұмыс ұяшығын орнату процесін көрсететін металл дискінің үстінде орналасқан электромагнит.

Дискіні алу үшін V5 электромагнит дискіге өте жақын немесе тиіп тұруы керек.

Мансап және техникалық білім (CTE) параметрлерінде оңтайлы жұмыс істеу үшін қажетті құрамдас бөліктер мен қосылымдарды бейнелейтін V5 Workcell үшін орнату конфигурациясын көрсететін диаграмма.

Дискіні түсіру үшін [Электромагнитті қуаттандыру] блогының "түсіру" күйіне орнатылғанын тексеріңіз. Бұл V5 электромагнитінің манипуляторындағы электромагниттік өріс пен тұрақты магниттің магнит өрісін теңестіруге әкеледі.

3 сымды сенсорлар бойынша кеңестер мен амалдар:

Мансап және техникалық білім қолданбаларына арналған сым конфигурациясын суреттейтін V5 Workcell орнатуындағы 3 сымды портқа арналған қосылымдарды көрсететін диаграмма.

3 сымды сенсорларға арналған істік қосқыштары майысқан және/немесе тураланбаған болуы мүмкін. Оларды V5 робот миындағы 3 сымды порттарға қосқанда абай болу керек. Коннекторлардың 3 сымды портқа толығымен салынғанына көз жеткізіңіз.

Мансап және техникалық білім беруде V5 жұмыс ұяшығын орнатуға арналған 3 сымды порт қосылымдарының бағытын көрсететін диаграмма, сымдардың дұрыс орналасуы мен туралануын суреттейді.

3-сымды істік қосқыштары 3-сымды портқа дұрыс бағытта жалғанғанына, олардағы пластикалық құлақшаны пайдаланып тексеріңіз. Порттар кілттелген, сондықтан кабельді тек бір жолмен қосуға болады.

Мансап және техникалық білім беруде V5 Workcell орнату үшін V5 ұзартқыш кабельдерін пайдаланудың және қолдануға болмайтынын көрсететін диаграмма.

Егер 3 сымды ұзартқыш кабелі пайдаланылса, екі кабель арасындағы қосылым үшін кілт бағытын қорғау құралы енді жоқ. 3 сымды кабельдер бір-біріне жалғанған кезде олардың түстері сәйкес келетініне көз жеткізу үшін мұқият болу керек.

Потенциометрлер туралы кеңестер мен амалдар:

Белгіленген құрамдас бөліктері бар потенциометрдің диаграммасы, оның CTE (Мансап және техникалық білім) қолданбаларына арналған V5 Workcell жүйесінде орнатуын суреттейді.

Әрбір қосылыстағы V5 жұмыс ұяшығына бекітілген роботтық иіндегі 3 сымды потенциометрлер сырғып кетуі немесе реттеуді қажет етуі мүмкін. Бұл орын алса, потенциометрлерді реттеу және қайта тексеру үшін 1-зертхананың Ойнату бөліміндегі процедураны орындаңыз.

Line Tracker кеңестері мен амалдары:

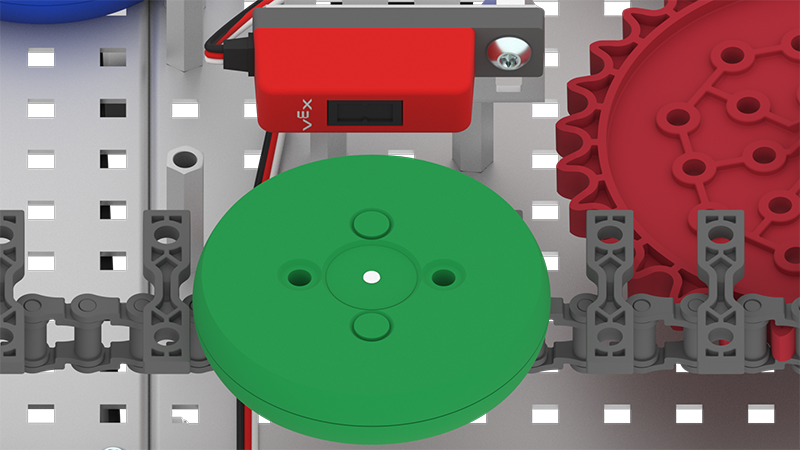

Мансап және техникалық білім қолданбаларына арналған қосылымдар мен құрамдастарды бейнелейтін V5 жұмыс ұяшығындағы жүктеме сенсорын орнату диаграммасы.

Егер Line Tracker күтілгендей дискілерді анықтамаса, шекті мәнді өзгерту қажет болуы мүмкін.

Робототехника қолданбаларында оңтайлы өнімділік үшін сенсорлардың орналасуы мен қосылуын бейнелейтін мансап және техникалық білім беру үшін жұмыс кеңістігінде V5 желілік трекерлерді орнатуды көрсететін сурет.

Line Tracker шегін өлшеу жолы туралы ақпаратты Lab 10-ның Playбөлімінен қараңыз. Line Trackers туралы қосымша ақпаратты осы V5 3-Wire Line Tracker VEX кітапханасын пайдаланумақаласынан табуға болады.

V5 оптикалық сенсор туралы кеңестер мен амалдар:

CTE (Мансап және техникалық білім) ортасында тиімді интеграцияға арналған таңбаланған бөліктерді және қосылымдарды қоса, оптикалық сенсорды анықтау құрамдастары бар V5 Workcell құрылғысын орнатуды суреттейтін диаграмма.

Оптикалық сенсор мәндерді дұрыс оқымаса, сенсор терезесі бұғатталған болуы мүмкін. Оптикалық сенсордың терезесі кедергісіз екеніне көз жеткізіңіз.

V5 Workcell орнатуы әртүрлі құрамдастарды, соның ішінде роботты, сенсорларды және жұмыс станциясын көрсетеді, мансап және техникалық білім беру конфигурациясын суреттейді.

V5 оптикалық сенсор туралы қосымша ақпаратты осы V5 оптикалық сенсорын пайдалану VEX кітапханасыныңмақаласынан табуға болады.

V5 Smart кабельдер бойынша кеңестер мен амалдар:

Мансап және техникалық білім беру саласында V5 Workcell орнатуға арналған смарт кабель жинағы, оңай қол жеткізу және орнату үшін ұйымдастырылған әртүрлі кабельдер мен қосқыштарды қамтиды.

V5 Workcell жинағында келетін V5 Smart кабельдері сіз қалаған ұзындықта емес екенін байқасаңыз, оны өзіңіз жасай аласыз. Өзіңіздің теңшелген V5 Smart кабельдерінжасау үшін Crimping Tool VEX Libraryбаптағы нұсқауларды орындаңыз. Кабельдер туралы қосымша ақпаратты V5 кабельдерін қосу және басқару VEX кітапханасыныңбабында табуға болады.
