Nomenclatura delle viti
Le viti utilizzano un sistema di numerazione per differenziare il diametro della filettatura, i fili per pollice e la lunghezza della filettatura. Esistono due principali sistemi di numerazione per le viti, il sistema standard e quello metrico.
Viti VEX standard
Le viti VEX utilizzano il sistema standard e il primo numero elencato su una vite VEX è il diametro della filettatura. Poi c'è il valore dei fili per pollice, seguito dalla lunghezza del filo corrispondente. Ad esempio, una vite n. 8-32 x ¼" ha un diametro della filettatura di 0,164" (n. 8), 32 filetti per pollice e una lunghezza della filettatura di 0,25".
|
pollice equivalente per viti numerate |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" |
0,073" |
0,086" |
0,099" |
0,112" |
0,125" |
0,138" |
0,164" |
0,190" |
" |
Come forse saprai, le viti possono essere serrate con una moltitudine di strumenti. Questi vanno dal sistema di utensili standard che utilizza Phillips e Flathead, all'uso metrico di chiavi esagonali. I prodotti VEX utilizzano spesso utensili Torx o viti Star Drive. VEX utilizza più frequentemente le viti Star Drive poiché queste tendono a non strapparsi così facilmente come potrebbero fare alcune viti metriche o standard.
| Standard | Metrico | Guida stellare |
|---|---|---|
Come fissare viti e dadi
Le viti possono essere fissate ai dadi utilizzando gli strumenti compatibili sopra menzionati. Per una dimostrazione di ciò, guarda il video qui sotto. Un aspetto chiave del video applicabile all'edificio VEX e alla vita reale è il detto "destro-stretto, mancino-sciolto" per stringere o allentare le viti. Per maggiori informazioni sugli strumenti del kit, visualizza questo articolo dalla VEX Library per gli strumenti del kit V5, visualizza questo articolo dalla VEX Library per gli strumenti del kit EXP oppure visualizza questo articolo dalla VEX Library per gli strumenti V5 Workcell.
Stili delle viti
I prodotti VEX utilizzano due diversi stili di vite. La prima, spesso meno utilizzata ma comunque importante, è la vite di regolazione .
La vite di fissaggio è diversa dalla vite normale perché non ha una "testa". La vite di fissaggio è disponibile in un'unica misura con due teste diverse, Star Drive #8-32 x 0,125”. Queste viti di fissaggio si trovano spesso nei collari per alberi, nei collari per alberi di bloccaggio e possono essere avvitate nei distanziatori.
Il secondo tipo di vite è la più ampiamente riconosciuta vite esagonale e vite a stella (queste hanno una testa rispetto alla vite di fissaggio che ne è sprovvista).
Le viti sono disponibili in varie lunghezze, tra cui:
- #6-32 x ¼" e #6-32 x ½"
- Da #8-32 x ¼" a #8-32 x 2".
- #6-32 x ½", #8-32 x ¼" e #8-32 x ½"
Viti di bloccaggio. Le viti di bloccaggio hanno un rivestimento in nylon su una parte della filettatura che impedisce loro di allentarsi.
Questa tabella mostra il sistema di denominazione utilizzato con le viti stile Star Drive. Questa tabella mostra la coppia massima consentita per ciascuna dimensione di vite.
|
Dimensione stella |
Punto a punto (S) (mm) |
Vite (D) |
Coppia MAX (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2.5 |
1.4 |
| T8 | 2.3 | M2.5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | & | 3.7 |
| T15 | 3.3 | & M4 | 6.4 |
| T20 | 3.8 | & | 10.5 |
| T25 | 4.4 | & M5 | 15.9 |
| T27 | 5 | M4.5 & M5 & M6 | 22.5 |
| T30 | 5.5 | & | 31.1 |
| T40 | 6.6 | & | 54.1 |
| T45 | 7.8 | & | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |
Le viti sono disponibili in due tipi di teste: Hex Drive e Star Drive

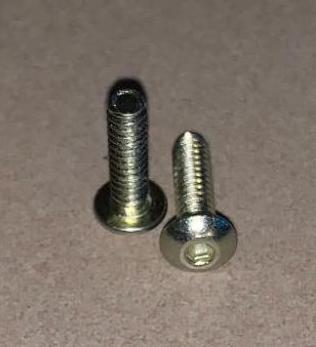

- la vite a testa esagonale n. 6-32 o n. 8-32 che viene serrata rispettivamente con una chiave esagonale da 5/64" e 3/32"
- la vite Star Drive n. 8-32 che viene serrata utilizzando una chiave Star Drive T15 o un cacciavite Star Drive T15.
- La testa a stella è meno soggetta a stripping. Per i punti di articolazione sono disponibili anche viti a spalla n. 8-32 che hanno una sezione corta non filettata e quest'area crea meno attrito per un punto di articolazione. Una tabella completa con tutte le dimensioni delle viti è a fondo pagina.
| N. 6-32 Vite a testa esagonale | Vite a testa esagonale n. 8-32 | Vite con trasmissione a stella n. 8-32 |
| Chiave esagonale da 5/64 pollici | Chiave esagonale da 3/32". | Chiave T15 Star Drive |
|
|
|
Informazioni e applicazioni sui materiali
Prima di iniziare a utilizzare una vite, è importante imparare a scegliere la lunghezza della vite. Guarda questo video per saperne di più sulla scelta della migliore lunghezza della vite per la tua costruzione.
Motori intelligenti V5 e tutti i dadi e distanziatori VEX standard
-
Vite con trasmissione a stella n. 8-32 Materiale: acciaio legato
- Viti SAE grado 8
- Resistenza alla trazione di 150.000 PSI
- Progettato per resistere a una grande quantità di coppia, il che consente ai costruttori di "bloccare" veramente i loro meccanismi
- Compatibile con i motori intelligenti V5 e tutti i dadi e i distanziatori VEX standard
Motori intelligenti V5 e tutti i dadi e distanziatori VEX standard
-
Vite a testa esagonale n. 8-32 Materiale: acciaio inossidabile ad alta resistenza senza finitura
- Compatibile con i motori intelligenti V5 e tutti i dadi e i distanziatori VEX standard
-
N. 8-32 Viti di bloccaggio
- Avere il thread lock applicato sui loro thread
- Il frenafiletti aiuterà a mantenere la vite in posizione
- Può essere utilizzato circa 10-15 volte e mantiene comunque una chiusura salda
- Forniscono funzionalità simili ai dadi Nylock VEX
Utilizzare solo per motori e servi VEX Cortex
-
Viti n. 6-32 Materiale: acciaio inossidabile ad alta resistenza senza finitura
- Compatibile con motori e servi 393
- N. 6-32 Viti di bloccaggio
- Avere il thread lock applicato sui loro thread
- Il frenafiletti aiuterà a mantenere la vite in posizione
- Può essere utilizzato circa 10-15 volte e mantiene comunque una chiusura salda
- Forniscono funzionalità simili ai dadi Nylock VEX
Tutti i dadi e i distanziatori VEX standard
-
Materiale vite a spallamento: acciaio inossidabile ad alta resistenza senza finitura
- Compatibile con tutti i dadi e i distanziatori VEX standard
- Realizza perni a bassa pendenza in metallo VEX
- Progettato per adattarsi perfettamente a un foro quadrato VEX e consente a diversi strati di metallo di ruotare
- 0,176" di diametro x 0,20" di lunghezza della spalla
- Chiave esagonale VEX da 3/32".
Tutti i dadi e i distanziatori VEX standard
-
Vite a testa zigrinata Materiale: plastica
- Compatibile con tutti i dadi e i distanziatori VEX standard
- Le stesse dimensioni (#8-32) delle viti VEX standard, solo che hanno una testa zigrinata da 0,428" di diametro in modo che possano essere serrate o allentate a mano
- Ottimo per applicazioni in cui una vite verrà inserita o rimossa più volte, come i pannelli di accesso del robot o i supporti della batteria. Oppure, in una situazione in cui non è preferibile utilizzare gli strumenti, come in alcuni contesti educativi.
Elenco completo delle viti vendute da VEX
Lo scopo di questa tabella è visualizzare l'intero elenco delle viti vendute da VEX. L'utilizzo di questa tabella può aiutare a fornire alternative invisibili da incorporare nella build.
|
Stile a vite |
Lunghezza/tipo della vite |
Vite |
SKU |
|---|---|---|---|
|
#8-32 Star Drive |
1/8" |
Vite di fissaggio a stella n. 8-32 x 1/8" (confezione da 32) |
276-6098 |
|
1/4" |
Vite con comando a stella n. 8-32 x 1/4" (confezione da 100) |
276-4990 276-5006 |
|
|
3/8" |
Vite con attacco a stella n. 8-32 x 3/8" (confezione da 100) |
276-4991 |
|
|
1/2" |
Vite con comando a stella n. 8-32 x 1/2" (confezione da 100) |
276-4992 |
|
| 5/8" |
Vite con attacco a stella n. 8-32 x 5/8" (confezione da 100) |
276-4993 |
|
| 3/4" |
Vite con attacco a stella n. 8-32 x 3/4" (confezione da 100) | 276-4994 |
|
| 7/8" |
Vite con attacco a stella n. 8-32 x 7/8" (confezione da 100) | 276-4995 |
|
| 1" |
Vite con trasmissione a stella n. 8-32 x 1.000" (confezione da 100) | 276-4996 |
|
| 1,25" |
Vite con trasmissione a stella n. 8-32 x 1.250" (confezione da 50) | 276-4997 |
|
| 1,5" |
Vite con trasmissione a stella n. 8-32 x 1.500" (confezione da 50) | 276-4998 |
|
| 1,75" |
Vite con trasmissione a stella n. 8-32 x 1.750" (confezione da 50) | 276-4999 |
|
| 2" |
Vite con trasmissione a stella n. 8-32 x 2.000" (confezione da 25) | 276-5004 |
|
| 2,25" |
Vite con trasmissione a stella n. 8-32 x 2,250" (confezione da 25) | 276-8015 |
|
| 2,5" | Vite con trasmissione a stella n. 8-32 x 2.500" (confezione da 25) | 276-8016 |
|
Stile a vite |
Lunghezza/tipo della vite |
Vite |
SKU |
|---|---|---|---|
|
#8-32 Chiave esagonale |
1/4" |
Vite n. 8-32 x 1/4" (confezione da 100)
|
275-1002 275-1260 |
|
3/8" |
Vite n. 8-32 x 3/8" (confezione da 100) |
275-1003 | |
|
1/2" |
Vite n. 8-32 x 1/2" (confezione da 100) |
275-1004 275-1261 |
|
| 5/8" |
Vite n. 8-32 x 5/8" (confezione da 100) |
275-1005 |
|
| 3/4" |
Vite n. 8-32 x 3/4" (confezione da 100) |
275-1006 |
|
| 7/8" |
Vite n. 8-32 x 7/8" (confezione da 100) |
275-1007 |
|
| 1" |
Vite n. 8-32 x 1.000" (confezione da 100) |
275-1008 |
|
| 1,25" |
Vite n. 8-32 x 1,250" (confezione da 50) |
275-1009 |
|
| 1,5" |
Vite n. 8-32 x 1.500" (confezione da 50) |
275-1010 |
|
| 1,75" |
Vite n. 8-32 x 1.750" (confezione da 50) |
275-1011 |
|
| 2" | Vite n. 8-32 x 2.000" (confezione da 25) | 275-1012 | |
|
Vite speciale |
Vite a testa zigrinata |
Vite a testa zigrinata da 1/2" (confezione da 50) |
275-1485 |
| Vite a spalla |
Viti a spallamento n. 8-32 (confezione da 25) | 276-1408 | |
|
#6-32 Chiave esagonale |
1/4" |
Vite n. 6-32 x 1/4" (confezione da 50) | 275-0659 |
| 1/2" |
Vite n. 6-32 x 1/2" (confezione da 50) Vite di bloccaggio n. 6-32 x 1/2" (confezione da 100) |
275-1169 276-1958 |
