La batteria fornisce energia affinché tutti i motori, i sensori e il cervello funzionino.

Carica della batteria

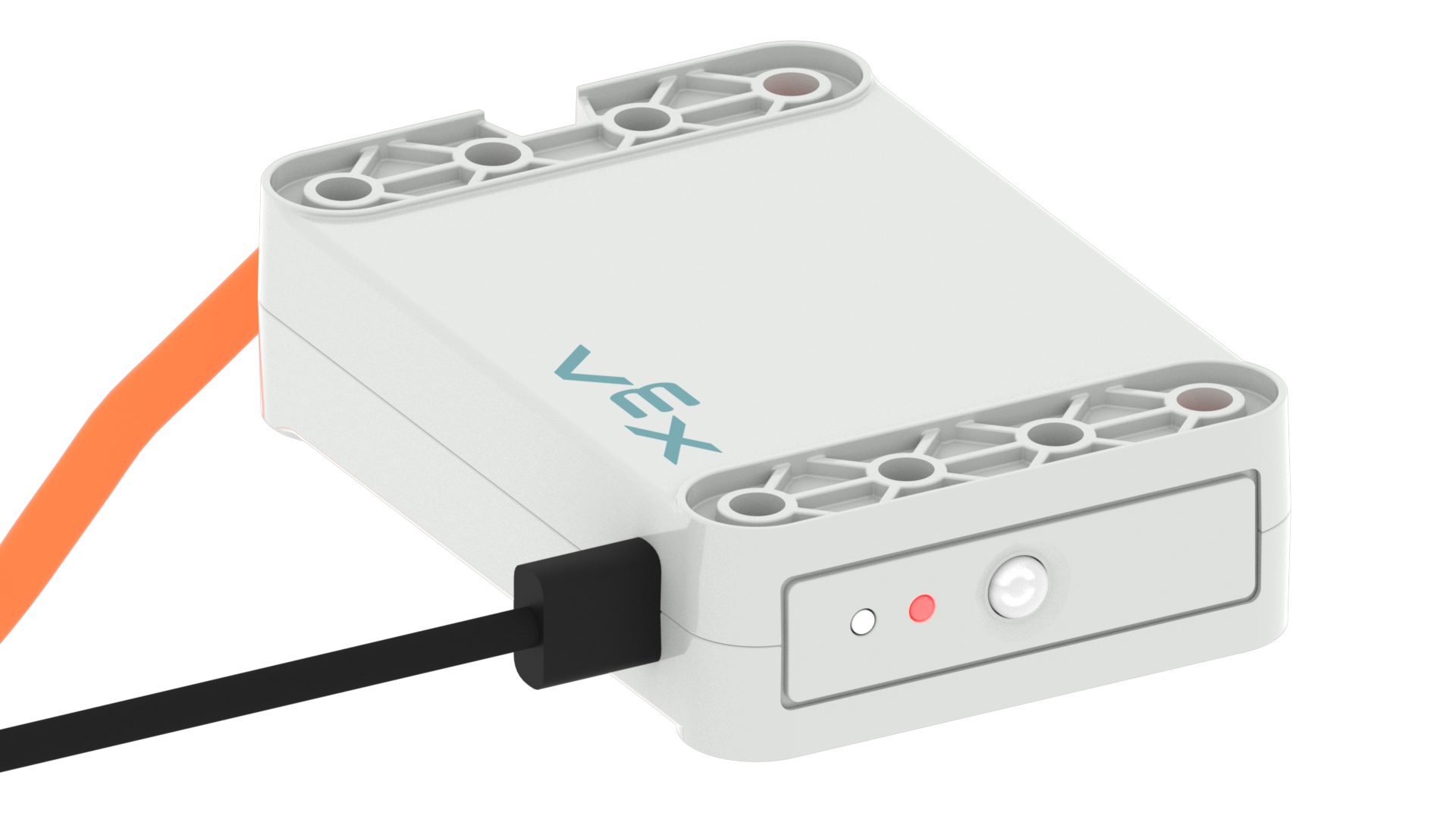

Ricarica della batteria tramite un cavo USB-C collegato alla porta di ricarica.

Per caricare la batteria, collegare la batteria a una fonte di alimentazione utilizzando il cavo USB-C fornito nel kit VEX GO.

Nota: ogni kit VEX GO viene fornito con un cavo di ricarica USB-C, ma solo il pacchetto VEX GO Classroom viene fornito con un adattatore CA.

Spie luminose sulla batteria

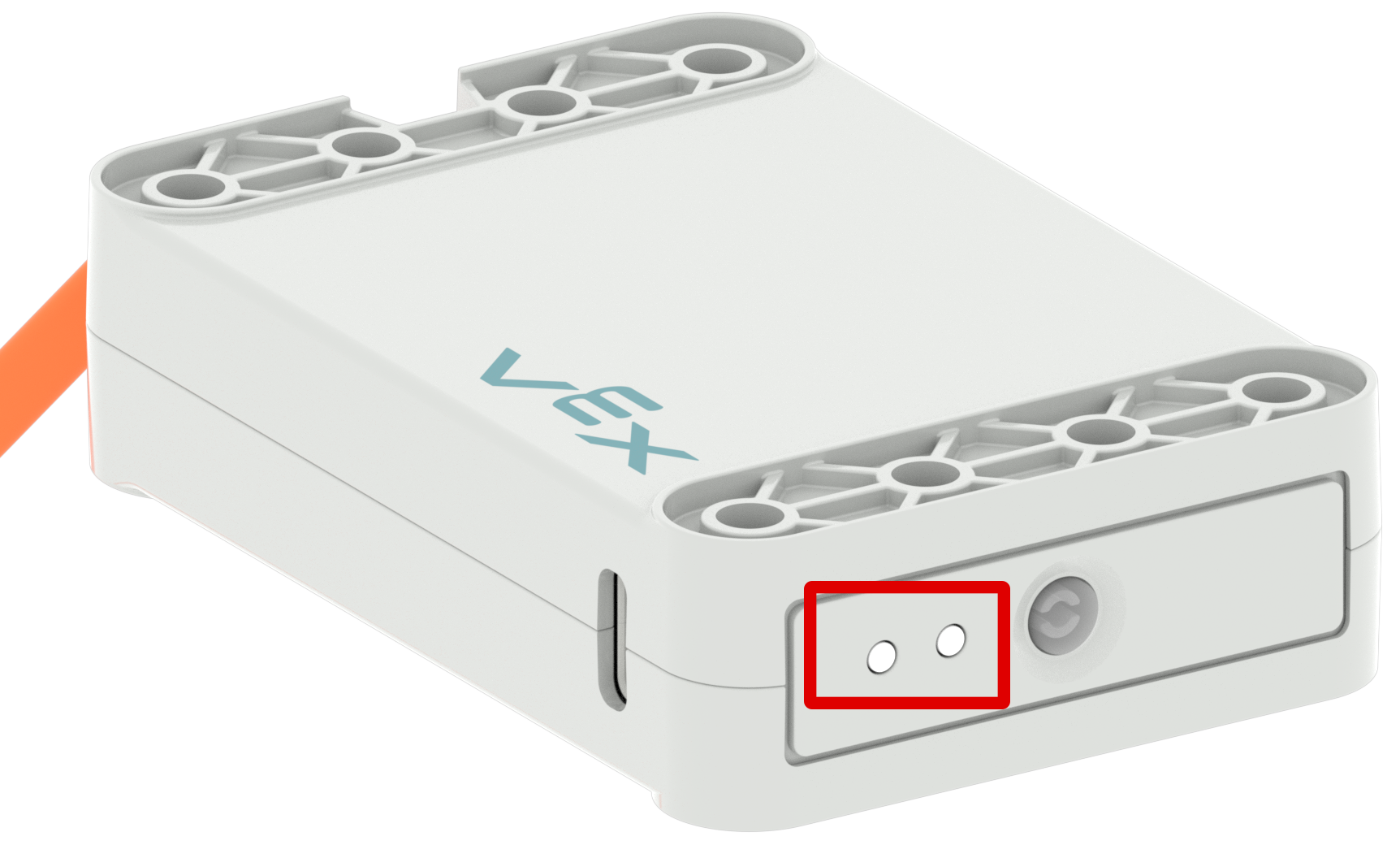

Le due spie luminose della batteria vicino alla porta di ricarica sono evidenziate in un riquadro rosso.

Sul lato della batteria sono presenti due luci che ne indicano lo stato.

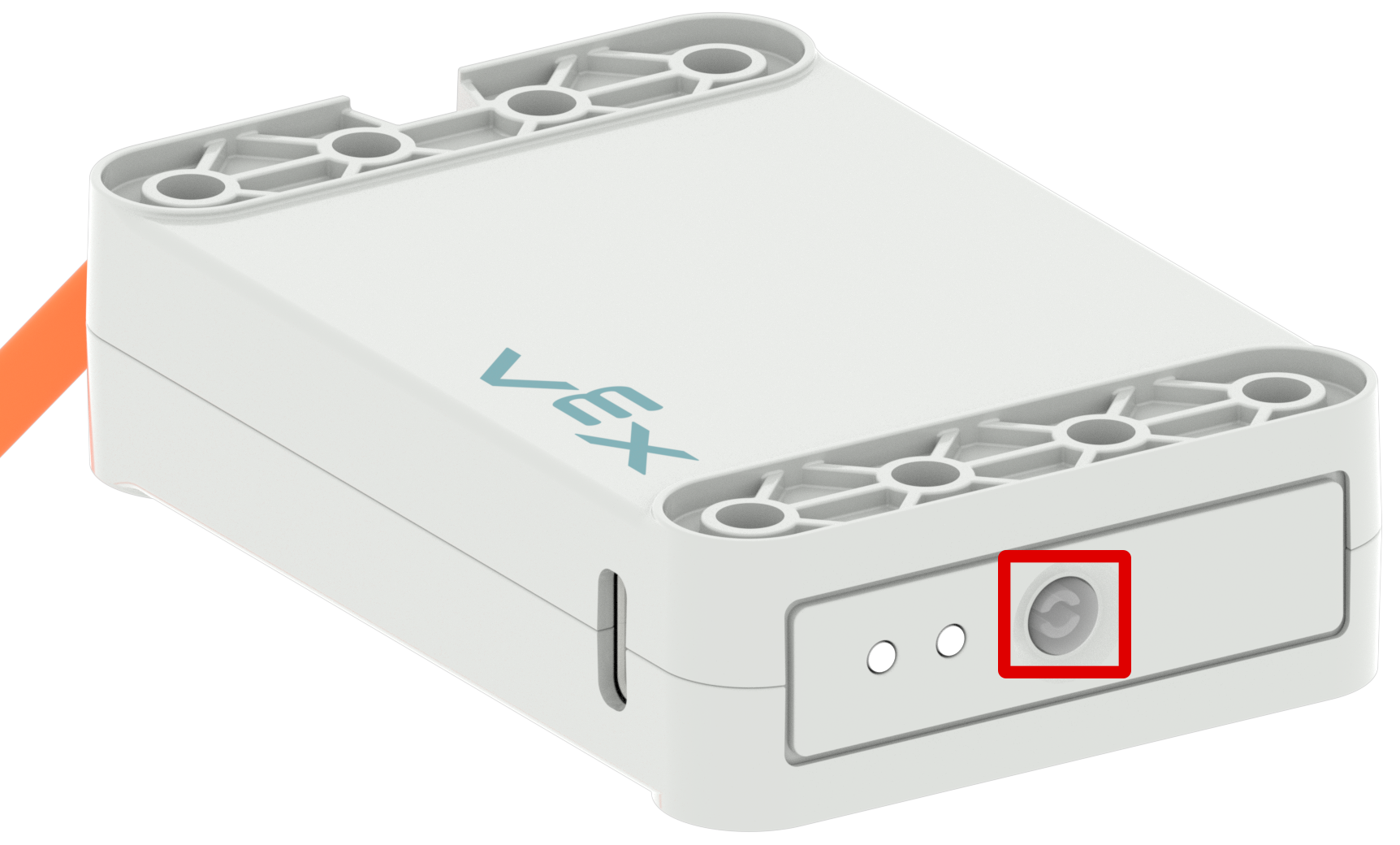

Il pulsante di indicazione dell'alimentazione della batteria, vicino alle spie luminose, è evidenziato in un riquadro rosso.

Premendo il pulsante accanto alle luci sulla batteria indicherà lo stato attuale.

Batteria con due spie luminose verdi che indicano che è completamente carica.

Due luci verdi indicano che la batteria è completamente carica (75-100%).

Batteria con solo una delle due spie luminose verdi, a indicare che è parzialmente carica.

Una luce verde indica che la batteria è parzialmente carica (25-75%).

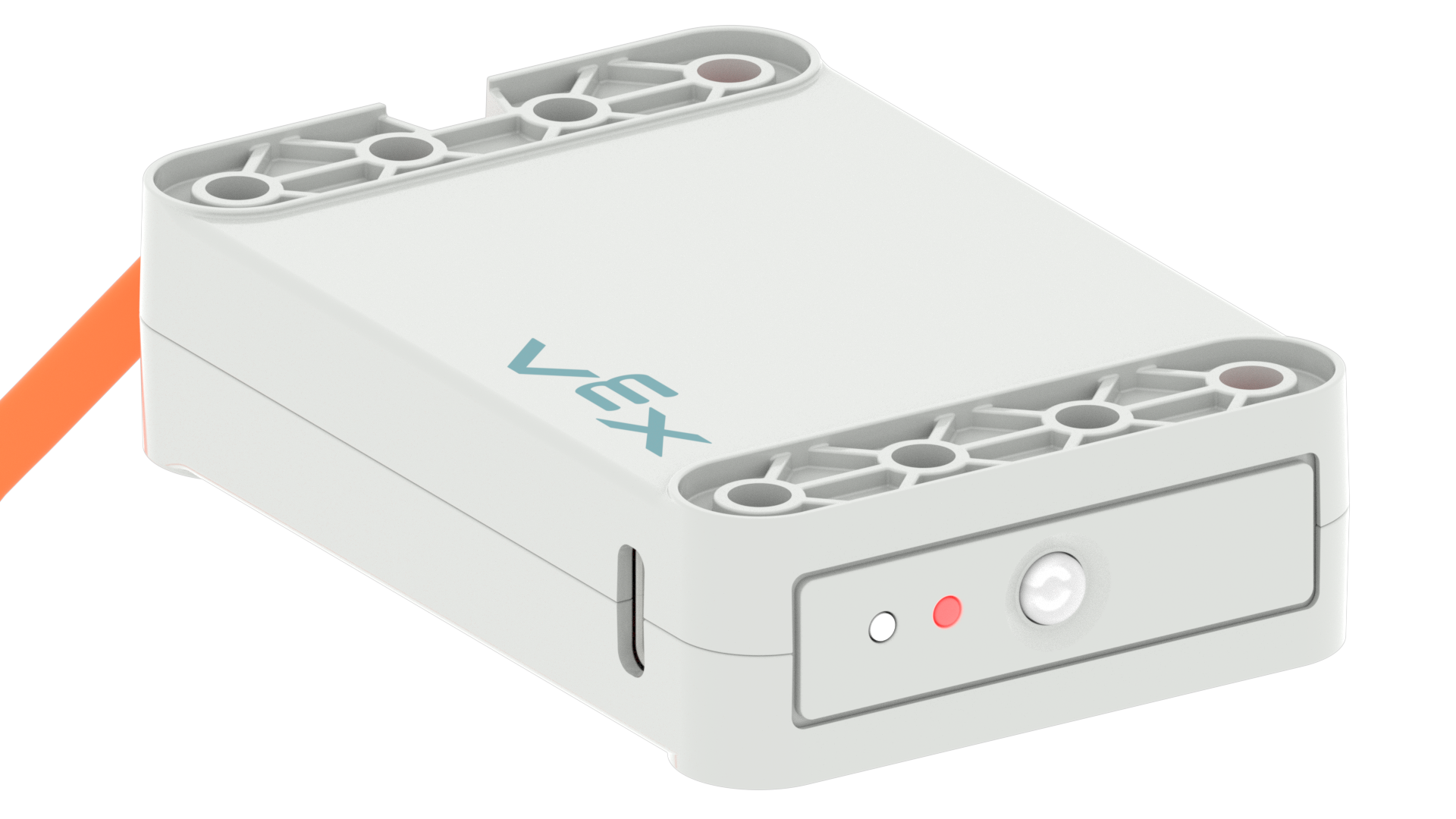

Batteria con una delle due spie luminose rosse, a indicare che la carica è bassa.

Una luce rossa indica che la batteria ha una carica bassa (0-25%).

Quando la batteria si sta caricando attivamente

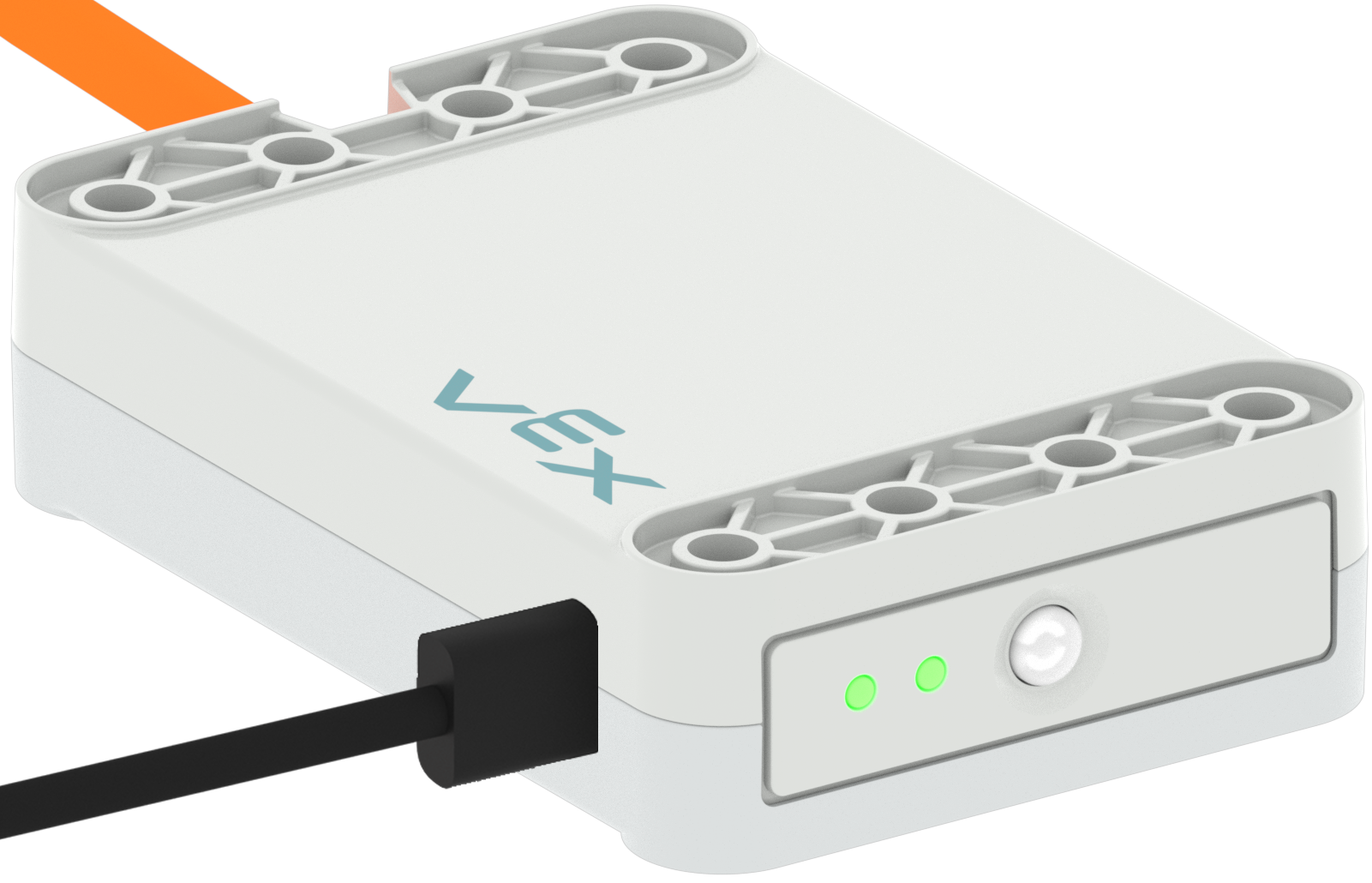

Ricarica della batteria tramite un cavo USB-C collegato alla porta di ricarica. Le due spie luminose si illuminano di verde per indicare che la carica è completamente carica.

Due luci verdi indicano che la batteria è completamente carica.

Ricarica della batteria tramite un cavo USB-C collegato alla porta di ricarica. Una delle due spie luminose si illumina di rosso, a indicare che la carica non è completamente carica.

Una luce rossa indica che la batteria si sta caricando attivamente, ma non è completamente carica.

Nota: anche se una luce rossa indica che la batteria si sta caricando attivamente, non significa necessariamente che il livello della batteria sia allo 0%. Per visualizzare il livello attuale della batteria, scollegare la batteria dal caricabatterie e premere il pulsante accanto agli indicatori luminosi. È comunque possibile utilizzare la batteria purché la carica sia sufficiente.

Collegamento della batteria

Batteria con il suo cavo di collegamento inserito nello slot della batteria di un Brain.

La Batteria può essere collegata al Cervello o ad un Interruttore per alimentare Motori e Sensori.

Per collegare la batteria al cervello, consultare l'articolo Utilizzo del cervello VEX GO.

Interruttore con la porta della batteria evidenziata in un riquadro rosso.

Per collegare la batteria a uno switch, individuare la porta arancione della batteria sullo switch.

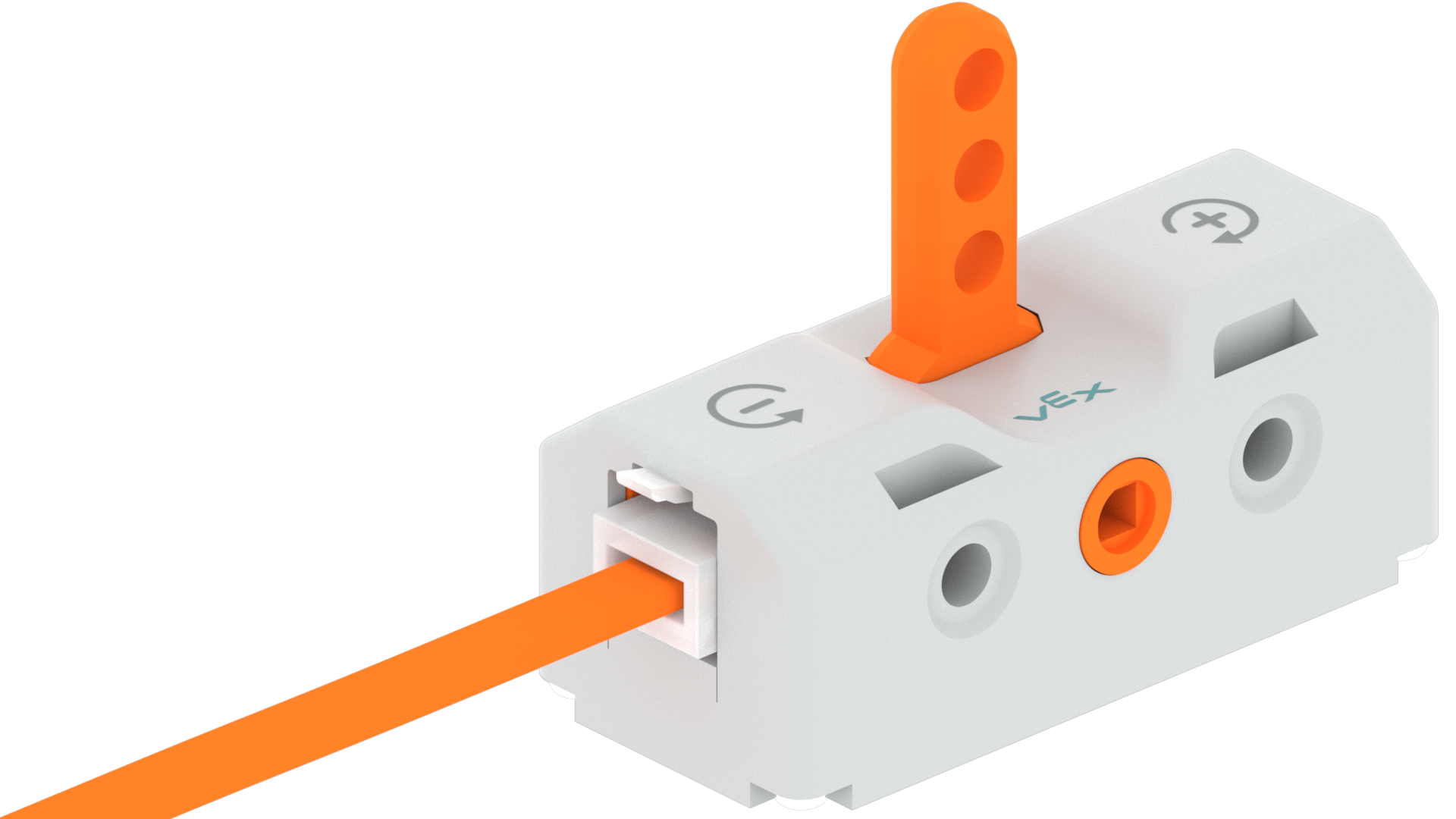

Interruttore con cavo batteria collegato alla porta batteria per alimentarlo.

Collegare la batteria allo Switch inserendo il cavo arancione della batteria nella porta arancione della batteria sullo Switch.

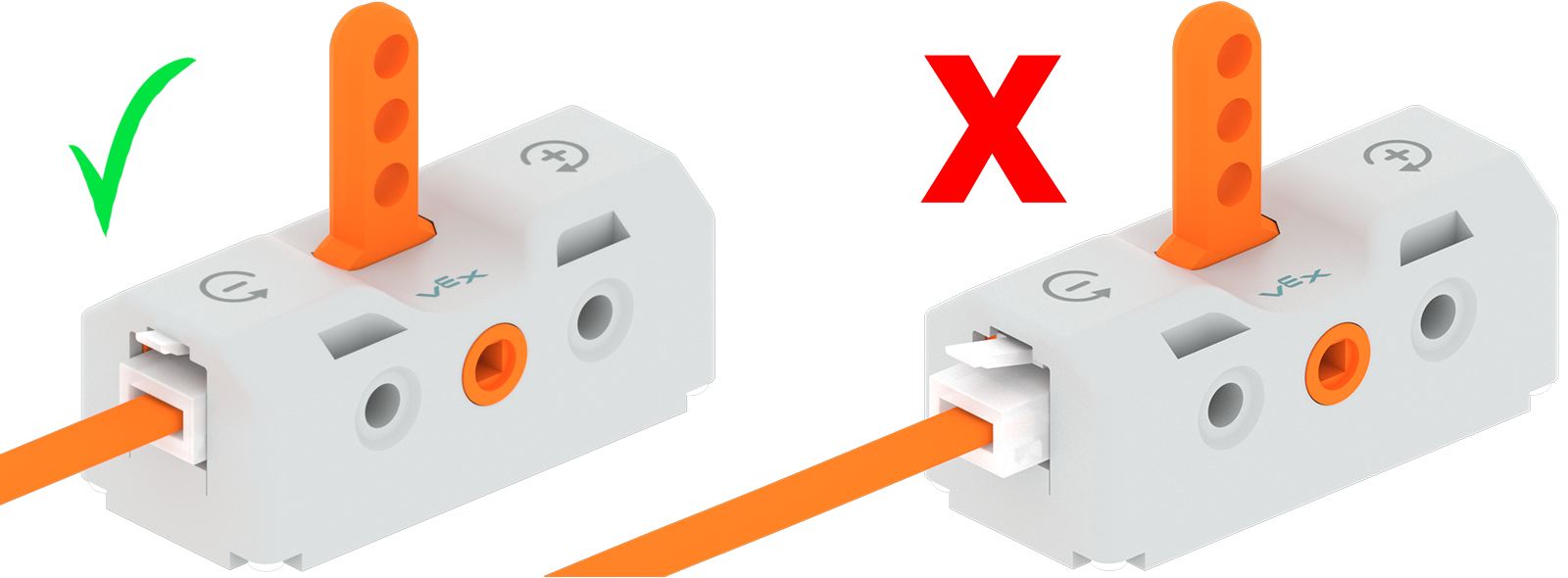

Schema di due pezzi di interruttore con cavi della batteria collegati alle rispettive porte della batteria per alimentarli. A sinistra il cavo della batteria è completamente collegato e c'è un segno di spunta verde, mentre a destra il cavo della batteria è solo parzialmente collegato e c'è una X rossa.

Assicurarsi che il cavo arancione della batteria sia completamente inserito nella porta arancione della batteria sullo switch. Un "clic" garantirà che il cavo sia completamente inserito nella porta.

Durata della batteria

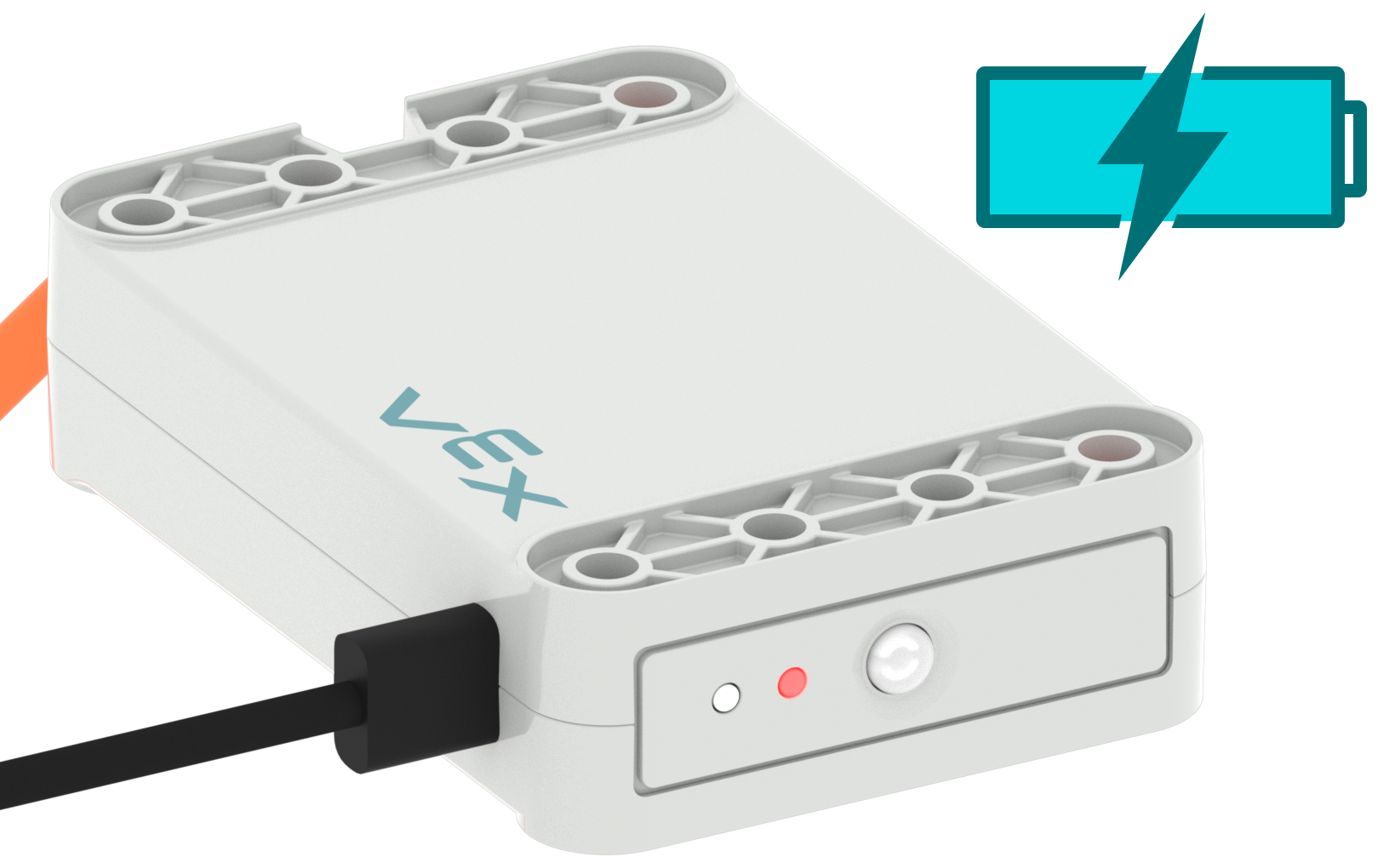

La batteria si ricarica tramite un cavo USB-C collegato alla porta di ricarica; l'icona della batteria indica che sono necessarie 3,5 ore per una ricarica completa.

La batteria impiega circa 3,5 ore per caricarsi completamente.

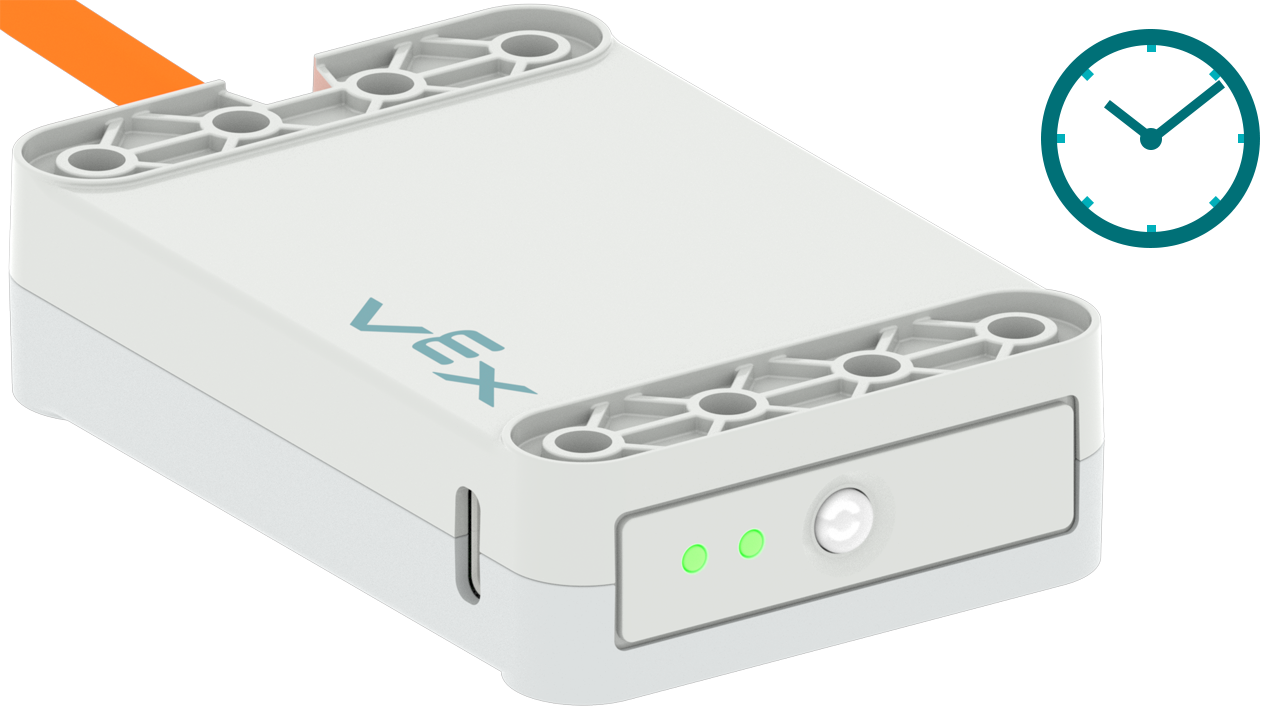

Batteria completamente carica, con l'icona di un orologio per indicare che la carica è sufficiente per un giorno di scuola.

La batteria è progettata per durare circa un giorno scolastico.

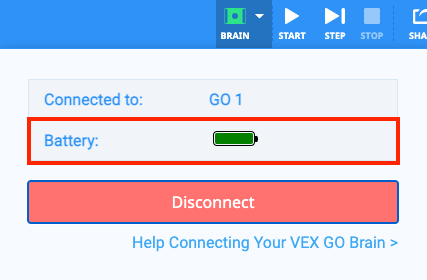

VEXcode GO con il menu Cervello aperto e l'icona verde della batteria evidenziata. Ciò dimostra che il cervello connesso ha una batteria completamente carica.

Il livello della batteria può essere controllato in VEXcode GO selezionando l'icona Cervello nella barra degli strumenti.
