Comprensione degli indicatori luminosi sulla batteria VEX IQ (1a generazione). – Biblioteca VEX

Il colore del LED indica lo stato del Caricabatteria:

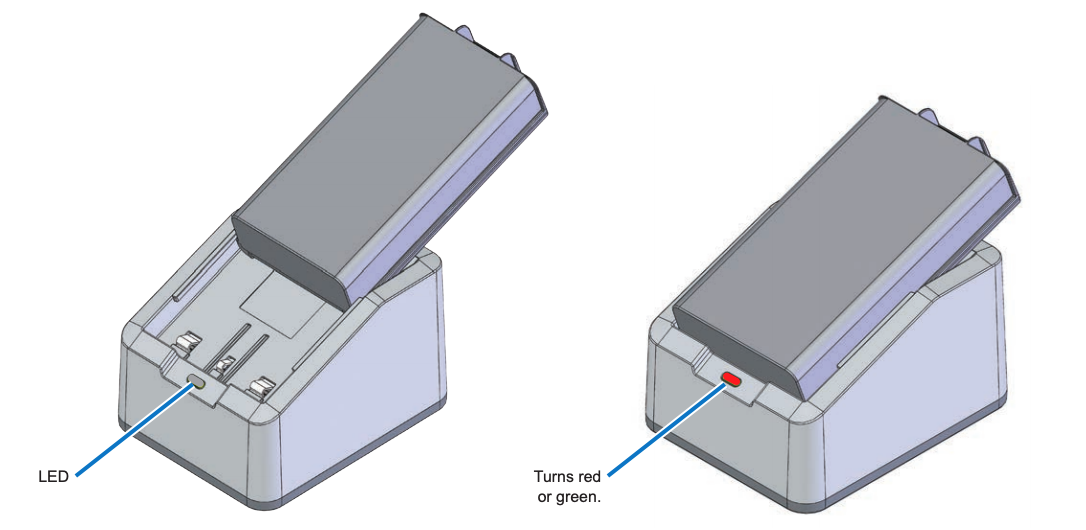

Schema della batteria del robot inserita nel caricabatteria. La spia LED del caricabatterie è etichettata e contrassegnata in modo da illuminarsi di rosso o verde quando la batteria è collegata.

NOTA: Il LED si trova vicino alla parte anteriore del caricabatteria ed è verde fisso quando è collegato a una fonte di alimentazione senza che la batteria del robot sia collegata.

La tabella seguente mostra lo stato del colore del LED quando una batteria del robot è inserita nel caricabatteria.

Colore LED		Stato
	Verde fisso	La batteria del robot è carica o non è inserita. Rimuovere la batteria del robot completamente carica o inserirla correttamente nel caricabatteria. Per istruzioni su come caricare la batteria del robot VEX IQ fare clic sul collegamento.
	Rosso solido	In carica. Non intraprendere alcuna azione. Lascia che la batteria del robot finisca di caricarsi. Lo saprai quando verrà visualizzata la luce verde fissa.
	Verde lampeggiante	Errore di temperatura eccessiva. Ciò significa che la batteria del robot è surriscaldata. Rimuovere la batteria del robot e lasciarla raffreddare prima di reinserirla nel caricabatteria.
	Rosso lampeggiante	Guasto alla batteria del robot. Ciò significa che la batteria del robot è completamente scarica. Una soluzione è quella di caricare manualmente la batteria del robot fino al punto in cui ha abbastanza energia per essere caricata sul caricabatterie. Fare clic qui per istruzioni su come caricare manualmente la batteria del robot.
