Ikhtisar Sekrup VEX

Tata Nama Sekrup

Sekrup menggunakan sistem penomoran untuk membedakan diameter ulir, ulir per inci, serta panjang ulir. Ada dua sistem penomoran utama untuk sekrup, sistem standar dan sistem metrik.

Diagram bagian Sekrup VEX dengan ukurannya ditandai untuk menjelaskan tata namanya.

Sekrup VEX Standar

Sekrup VEX menggunakan sistem standar, dan angka pertama yang tercantum pada sekrup VEX adalah diameter ulir. Berikutnya adalah nilai benang per inci, dan diikuti dengan panjang benang yang sesuai. Misalnya, Sekrup #8-32 x ¼” memiliki diameter ulir 0,164” (#8), 32 ulir per inci, dan panjang ulir 0,25”.

Inci Setara untuk Sekrup Bernomor
#0 #1 Nomor 2 Nomor 3 Nomor 4 Nomor 5 Nomor 6 Nomor 8 Nomor 10 Nomor 12
0,060"

0,073”

0,086”

0,099”

0,112”

 0,125”
 		0,138”
 		0,164”
 		0,190”
 		0,216”

Seperti yang Anda ketahui, sekrup dapat dikencangkan dengan berbagai alat. Mulai dari sistem perkakas Standar yang memanfaatkan Phillips dan Flatheads, hingga penggunaan Kunci Hex secara Metrik. Produk VEX sering kali menggunakan perkakas Torx, atau Sekrup Penggerak Bintang. VEX paling sering menggunakan Sekrup Penggerak Bintang karena sekrup ini tidak mudah terkelupas seperti Sekrup Metrik atau Standar.

Standar Metrik Penggerak Bintang
Obeng pipih. Serangkaian kunci heksagonal dengan ukuran berbeda. Obeng Star Drive.

Cara Mengencangkan Sekrup dan Mur

Sekrup dapat dikencangkan ke mur menggunakan alat kompatibel yang disebutkan di atas. Untuk demonstrasinya, silakan lihat video di bawah. Hal utama yang dapat diambil dari video ini, yang dapat diaplikasikan pada pembuatan VEX dan kehidupan nyata, adalah pepatah "righty-tighty, lefty-loosey" untuk mengencangkan atau mengendurkan sekrup. Untuk informasi lebih lanjut tentang peralatan kit, lihat artikel ini dari Pustaka VEX untuk peralatan Kit V5, lihat artikel ini dari Pustaka VEX untuk peralatan Kit EXP, atau lihat artikel ini dari Pustaka VEX untuk peralatan Workcell V5.

Gaya Sekrup

Produk VEX menggunakan dua gaya sekrup yang berbeda. Yang pertama, yang jarang digunakan tetapi tetap penting, adalah Set Sekrup .

Bagian sekrup pengatur.Diagram sekrup tanpa kepala dan dengan contoh pengukuran Diameter dan Panjang yang diberi label.Diagram sekrup dari atas ke bawah, menunjukkan bahwa Ukuran Penggerak adalah panjang area yang bersentuhan dengan obeng.

Sekrup set berbeda dengan sekrup biasa karena tidak memiliki “kepala”. Sekrup set tersedia dalam satu ukuran dengan dua kepala berbeda, #8-32 x 0,125” Star Drive. Sekrup set ini sering terdapat pada Shaft Collar, Clamping Shaft Collar, dan dapat disekrup ke penahan.

Gaya sekrup kedua adalah yang lebih dikenal luas Hex dan Star Drive Screw (sekrup ini memiliki kepala dibandingkan dengan sekrup set yang tidak memiliki kepala).

Potongan Sekrup Penggerak Bintang.Diagram sekrup dengan kepala, menunjukkan contoh pengukuran Diameter, Panjang, Tinggi Kepala, dan Diameter Kepala sekrup.

Sekrup tersedia dalam berbagai panjang termasuk:

  • #6-32 x ¼” dan #6-32 x ½”
  • #8-32 x ¼” hingga #8-32 x 2”.
  • #6-32 x ½”, #8-32 x ¼”, dan #8-32 x ½”

Sekrup Pengunci. Sekrup Pengunci memiliki lapisan nilon pada bagian ulirnya yang membantu menjaganya agar tidak kendor.

Tabel ini menunjukkan sistem penamaan yang digunakan dengan sekrup gaya Star Drive. Tabel ini dimaksudkan untuk menunjukkan torsi maksimum yang diizinkan oleh tiap ukuran sekrup.

Ukuran Bintang

 Titik ke Titik
(S) (mm) 		Sekrup (D) Torsi MAKS
(Nm)

T6

1.6

M2

0.75
T7 2 M2.5

1.4
T8 2.3 M2.5 2.2
T9 2.5 M3 2.8
T10 2.7 M3 & M3.5 3.7
T15 3.3 M3.5 & M4 6.4
T20 3.8 M4 & M5 10.5
T25 4.4 M4.5 & M5 15.9
T27 5 M4.5 & M5 & M6 22.5
T30 5.5 M6 & M7 31.1
T40 6.6 M7 & M8 54.1
T45 7.8 M8 & M10 86.2
T50 8.8 M10 132
T55 11.2 M12 252
T60 13.2 M14 437
T70 15.5 M16
T80 17.6 M18
T90 19.9 M20
T100 22.1 M22

Sekrup tersedia dalam dua jenis kepala: Hex Drive dan Star Drive

  • Sekrup Penggerak Hex #6-32 atau #8-32 yang dikencangkan masing-masing dengan Kunci Hex 5/64” dan 3/32”
  • Sekrup Penggerak Bintang #8-32 yang dikencangkan menggunakan Kunci Penggerak Bintang T15 atau Obeng Penggerak Bintang T15.
    • Kepala tipe bintang kurang rentan terhadap pengupasan . Untuk titik poros, terdapat pula Sekrup Bahu #8-32 yang memiliki bagian tanpa ulir yang pendek dan area ini menciptakan lebih sedikit gesekan untuk titik poros. Tabel lengkap dengan semua ukuran sekrup ada di bagian bawah halaman.
Sekrup Penggerak Hex #6-32 Sekrup Penggerak Hex #8-32 Sekrup Penggerak Bintang #8-32

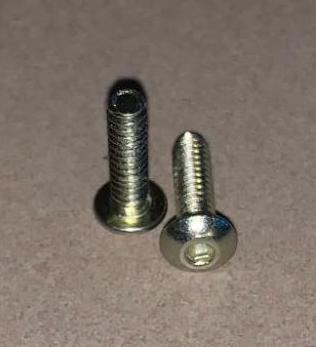

Potongan Sekrup Penggerak Hex #6-32. Potongan Sekrup Penggerak Hex #8-32. Bagian sekrup penggerak bintang #8-32.
Kunci Hex 5/64” Kunci Hex 3/32” Kunci Penggerak Bintang T15
Potongan Kunci Hex 5/64 inci. Potongan Kunci Hex 3/32 inci.Tampilan dekat ujung penggerak bagian Kunci Hex. Tampilan dekat ujung penggerak Star Drive Key.Bagian kunci T15 Star Drive.

Informasi Material dan Aplikasi

Sebelum mulai menggunakan sekrup, penting untuk mempelajari cara memilih panjang sekrup. Tonton video ini untuk mempelajari lebih lanjut tentang cara memilih panjang sekrup terbaik untuk bangunan Anda.

Halaman petunjuk pembuatan V5 menggunakan contoh, halaman ini menunjukkan pemasangan potongan Sekrup Penggerak Bintang yang disambung dengan potongan Mur Nylock.

Motor Cerdas V5 dan semua mur dan penahan VEX standar

  • #8-32 Sekrup Penggerak Bintang Bahan: Baja Paduan
    • Sekrup SAE Kelas 8
    • Kekuatan Tarik 150.000 PSI
    • Dirancang untuk menahan sejumlah besar torsi, yang memungkinkan pembangun untuk benar-benar "mengunci" mekanisme mereka
    • Kompatibel dengan V5 Smart Motors dan semua mur dan penahan VEX standar

Halaman petunjuk pembuatan V5 menggunakan contoh, halaman ini menunjukkan pemasangan potongan Sekrup Kepala Kancing yang disambung dengan potongan Mur Nylock.

Motor Cerdas V5 dan semua mur dan penahan VEX standar

  • #8-32 Hex Drive Screw Material: Baja Tahan Karat Kekuatan Tinggi tanpa finishing
    • Kompatibel dengan V5 Smart Motors dan semua mur dan penahan VEX standar
    • #8-32 Sekrup Pengunci
      • Pasang pengunci ulir pada ulirnya
      • Pengunci ulir akan membantu menahan sekrup pada posisinya
        • Dapat digunakan sekitar 10-15 kali dan masih mempertahankan kunci yang kuat
        • Menyediakan fungsionalitas yang mirip dengan VEX Nylock Nuts

Halaman petunjuk pembuatan V5 menggunakan contoh, menunjukkan pemasangan 6-32 buah Sekrup.

Hanya digunakan untuk Motor dan Servo VEX Cortex

  • #6-32 Sekrup Bahan: Baja Tahan Karat Kekuatan Tinggi tanpa finishing
    • Kompatibel dengan Motor dan Servo 393
    • #6-32 Sekrup Pengunci
    • Pasang pengunci ulir pada ulirnya
    • Pengunci ulir akan membantu menahan sekrup pada posisinya
      • Dapat digunakan sekitar 10-15 kali dan masih mempertahankan kunci yang kuat
      • Menyediakan fungsionalitas yang mirip dengan VEX Nylock Nuts

Tampilan dekat bagian Sekrup Bahu.

Semua mur dan penahan VEX standar

  • Bahan Sekrup Bahu: Baja Tahan Karat Kekuatan Tinggi tanpa finishing
    • Kompatibel dengan semua mur dan penahan VEX standar
    • Buat pivot kemiringan rendah pada logam VEX
    • Dirancang agar pas di lubang persegi VEX dan memungkinkan beberapa lapisan logam untuk berputar
      • Bahu berdiameter 0,176" x panjang 0,20"
      • Penggerak Kunci Hex VEX 3/32"

Tampilan dekat bagian Thumbscrew.

Semua mur dan penahan VEX standar

  • Bahan Sekrup Jempol: Plastik
    • Kompatibel dengan semua mur dan penahan VEX standar
    • Ukuran yang sama (#8-32) dengan sekrup VEX standar, hanya saja memiliki kepala knurled berdiameter 0,428" sehingga dapat dikencangkan atau dilonggarkan dengan tangan
    • Cocok untuk aplikasi di mana sekrup akan dimasukkan atau dilepas beberapa kali, seperti panel akses robot atau dudukan baterai. Atau, dalam situasi di mana alat tidak disukai untuk digunakan, seperti pengaturan pendidikan tertentu.

Daftar Lengkap Sekrup yang dijual oleh VEX

Tujuan tabel ini adalah untuk memvisualisasikan seluruh daftar sekrup yang dijual oleh VEX. Penggunaan tabel ini dapat membantu memberikan alternatif yang belum terlihat untuk disertakan dalam bangunan Anda.

Gaya Sekrup

Panjang / Jenis Sekrup

Baut

SKU
#8-32 Star Drive











1/8"

 Sekrup Penggerak Bintang #8-32 x 1/8" (32 buah)

Telepon: 276-6098

1/4"

Sekrup Penggerak Bintang #8-32 x 1/4" (100 buah)
Sekrup Penggerak Bintang Pengunci #8-32 x 1/4" (100 buah)

 Telepon 276-4990
276-5006

3/8"

 Sekrup Penggerak Bintang #8-32 x 3/8" (isi 100)

Telepon: 276-4991

1/2"

Sekrup Penggerak Bintang #8-32 x 1/2" (100 buah)
Sekrup Penggerak Bintang Pengunci #8-32 x 1/2" (100 buah)

Telepon 276-4992
276-5007
5/8"

Sekrup Penggerak Bintang #8-32 x 5/8" (100 buah)

Telepon: 276-4993
3/4"
 Sekrup Penggerak Bintang #8-32 x 3/4" (isi 100) Telepon: 276-4994
7/8"
 Sekrup Penggerak Bintang #8-32 x 7/8" (isi 100) Telepon: 276-4995
1"
 Sekrup Penggerak Bintang #8-32 x 1.000" (isi 100) Telepon: 276-4996
1,25"
 Sekrup Penggerak Bintang #8-32 x 1,250" (isi 50 buah) Telepon: 276-4997
1,5"
 Sekrup Penggerak Bintang #8-32 x 1.500" (isi 50 buah) Nomor telepon 276-4998
1,75"
 Sekrup Penggerak Bintang #8-32 x 1,750" (isi 50 buah) Nomor telepon 276-4999
2"
 Sekrup Penggerak Bintang #8-32 x 2.000" (25 buah) 276-5004
2,25"
 Sekrup Penggerak Bintang #8-32 x 2.250" (25 buah) Telepon 276-8015
2,5" Sekrup Penggerak Bintang #8-32 x 2.500" (25 buah) Telepon 276-8016



Gaya Sekrup

 Panjang / Jenis Sekrup
 Baut
 SKU

#8-32 Penggerak Hex

1/4"


Sekrup #8-32 x 1/4" (100 buah)
Sekrup Pengunci #8-32 x 1/4" (100 buah)



275-1002

275-1260

3/8"

Sekrup #8-32 x 3/8" (isi 100)

 275-1003

1/2"

Sekrup #8-32 x 1/2" (100 buah)
Sekrup Pengunci #8-32 x 1/2" (100 buah)

275-1004

275-1261

5/8"

Sekrup #8-32 x 5/8" (isi 100)

275-1005
3/4"
 Sekrup #8-32 x 3/4" (isi 100)
 275-1006
7/8"
 Sekrup #8-32 x 7/8" (isi 100)
 275-1007
1"
 Sekrup #8-32 x 1.000" (isi 100)
 275-1008
1,25"
 Sekrup #8-32 x 1,250" (isi 50)
 275-1009
1,5"
 Sekrup #8-32 x 1.500" (isi 50)
 275-1010
1,75"
 Sekrup #8-32 x 1,750" (isi 50)
 275-1011
2" Sekrup #8-32 x 2.000" (25 buah) 275-1012

Sekrup Khusus



 		Sekrup ibu jari
 Sekrup Jempol 1/2" (isi 50 buah)
 275-1485
Sekrup Bahu
 #8-32 Sekrup Bahu (25-pak) 276-1408

#6-32 Penggerak Hex


 		1/4"
 Sekrup #6-32 x 1/4" (isi 50) Telepon: 275-0659
1/2"
 Sekrup #6-32 x 1/2" (50 buah)
Sekrup Pengunci #6-32 x 1/2" (100 buah)

275-1169

276-1958
