Menggunakan VEX IQ (generasi pertama)? Lihat artikel ini.

Ikuti langkah-langkah di bawah ini untuk memasangkan Pengendali VEX IQ (generasi ke-2) dengan Otak (generasi ke-2) Anda.

Catatan: setelah dipasangkan pertama kali, Otak dan Pengendali akan tetap berpasangan bahkan setelah keduanya dimatikan dan dihidupkan kembali.

Persiapan untuk Pemasangan Nirkabel

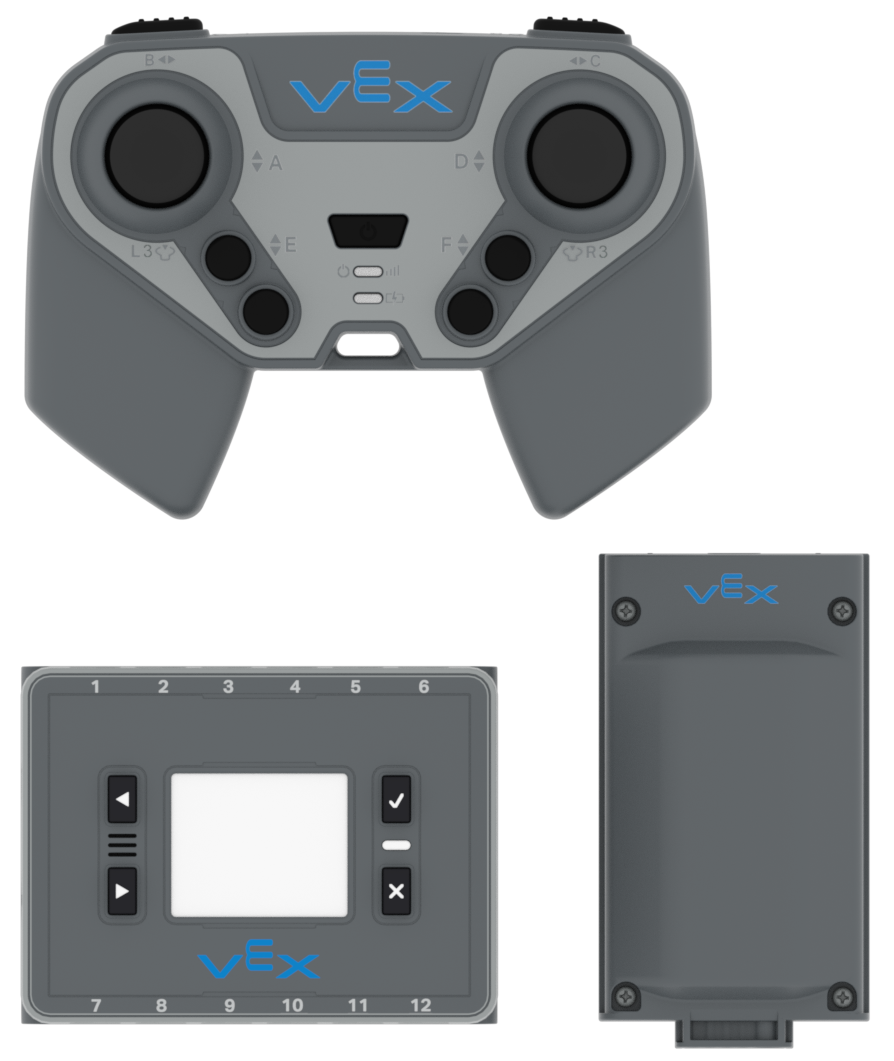

Pengendali, Otak, dan Baterai ditempatkan bersama.

Kumpulkan barang-barang berikut ini

Pengontrol VEX IQ (generasi ke-2) yang Dibebankan
- Lihat artikel ini untuk informasi lebih lanjut tentang cara mengisi daya Pengendali (generasi ke-2).
VEX IQ (generasi ke-2)Otak
Baterai VEX IQ yang terisi daya (generasi ke-2)
- Lihat artikel ini untuk informasi lebih lanjut tentang cara mengisi daya Baterai (generasi ke-2).

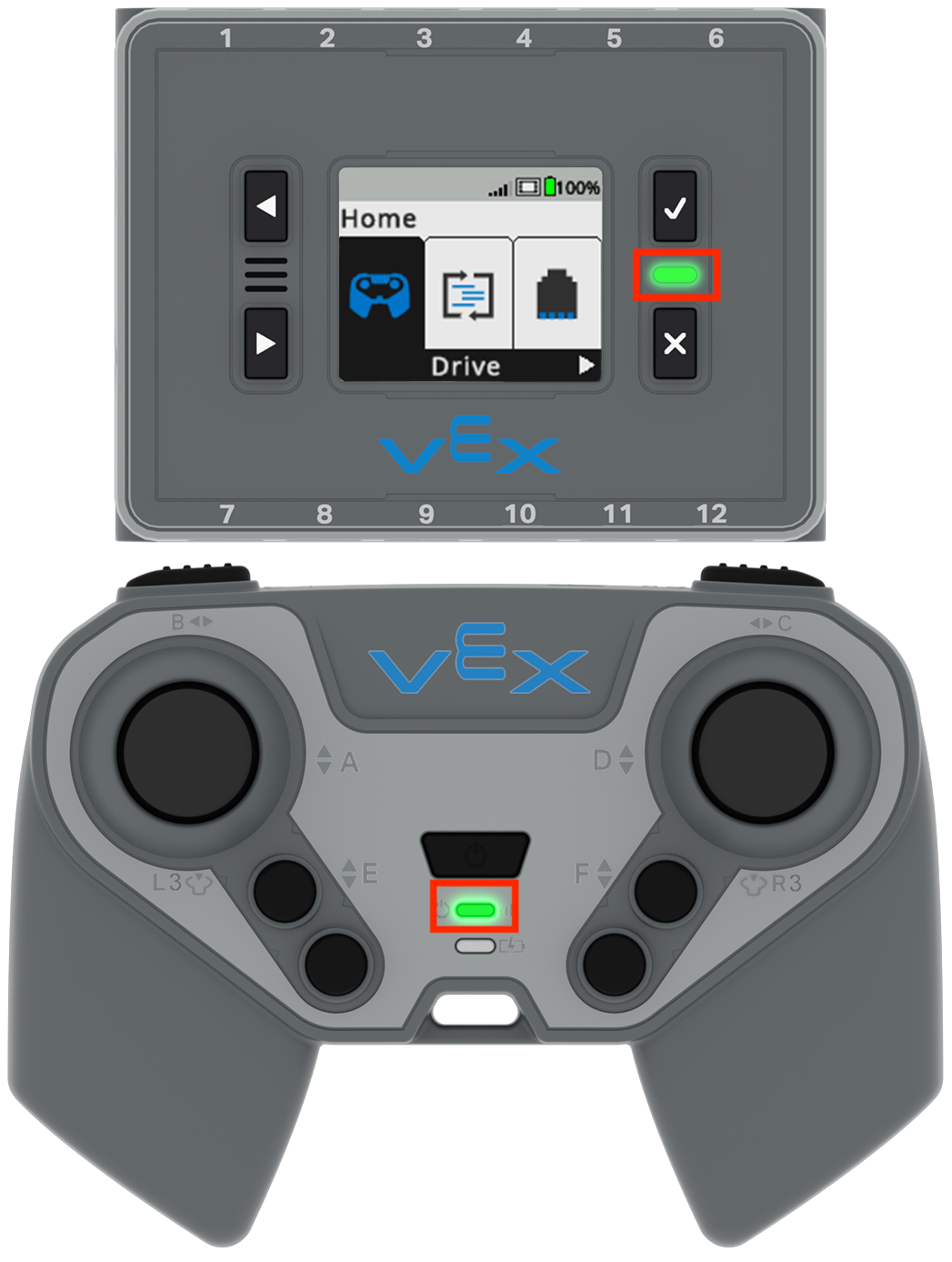

Otak ditampilkan di sebelah Pengendali, keduanya dengan lampu LED Daya hijau yang disorot untuk menunjukkan bahwa keduanya sedang dihidupkan.

Kekuatan pada Otak dan Pengendali

Pasang Baterai dan pilih tombol Periksa untuk menyalakan Otak.

Tekan tombol Daya untuk menghidupkan Pengontrol.

LED Otak dan LED Daya/Tautan Pengendali harus menyala hijau yang menunjukkan keduanya menyala.

Pasangkan Pengontrol dan Otak secara Nirkabel

Lihat animasi ini untuk menonton dan mengikuti langkah-langkah yang diuraikan di bawah ini untuk memasangkan Pengontrol dan Brain secara nirkabel.

Saat terhubung secara nirkabel, LED Otak dan LED Daya/Tautan Pengontrol akan berkedip hijau untuk menunjukkan bahwa keduanya terhubung.

Langkah-Langkah untuk Menghubungkan

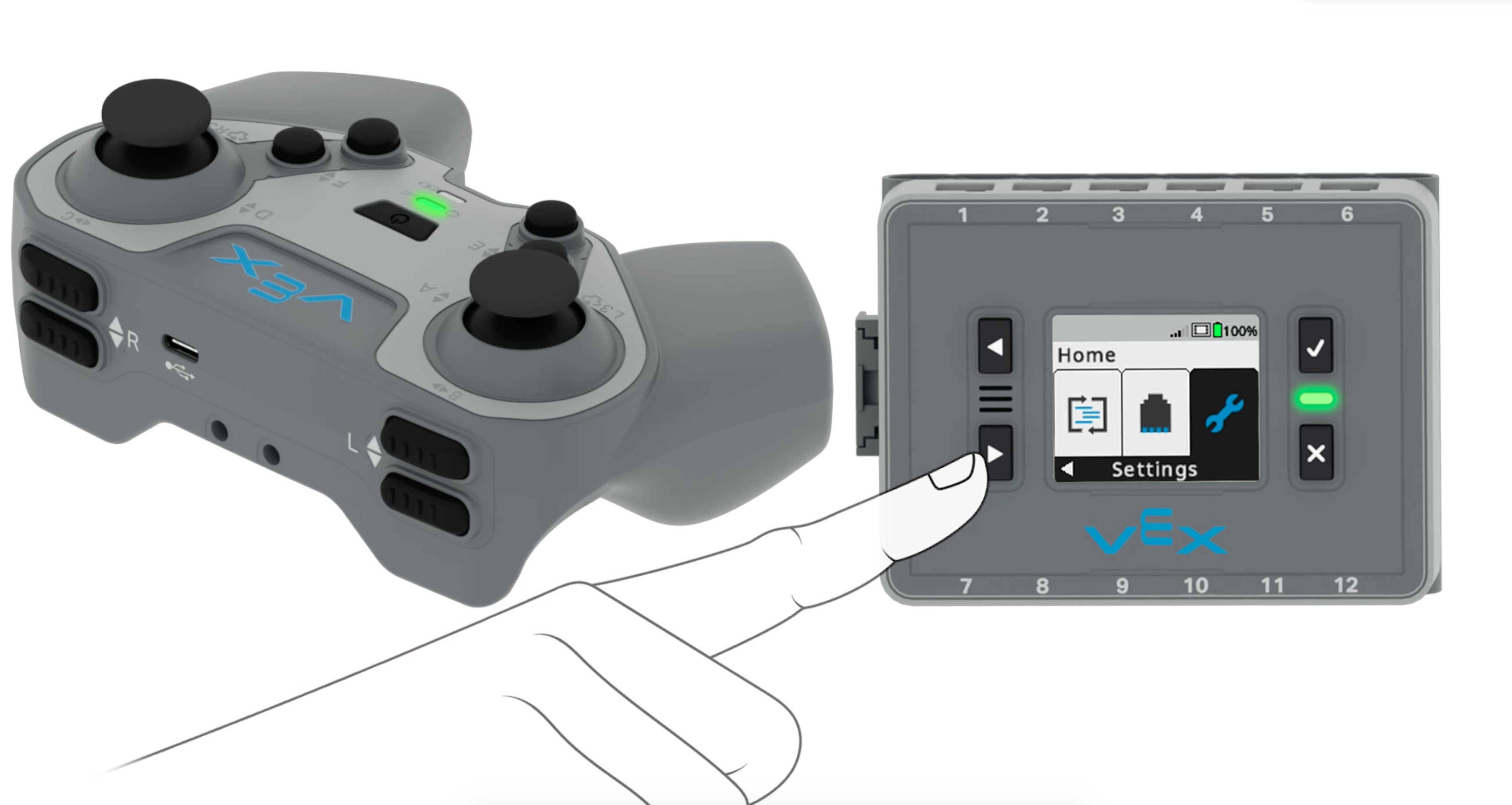

Layar otak ditampilkan di menu Beranda dengan opsi Pengaturan dipilih. Pengaturan adalah pilihan keempat di menu Beranda. Sebuah tangan terlihat menekan tombol panah Kanan.

Langkah 1: Gunakan tombol panah untuk menggulir ke Pengaturan.

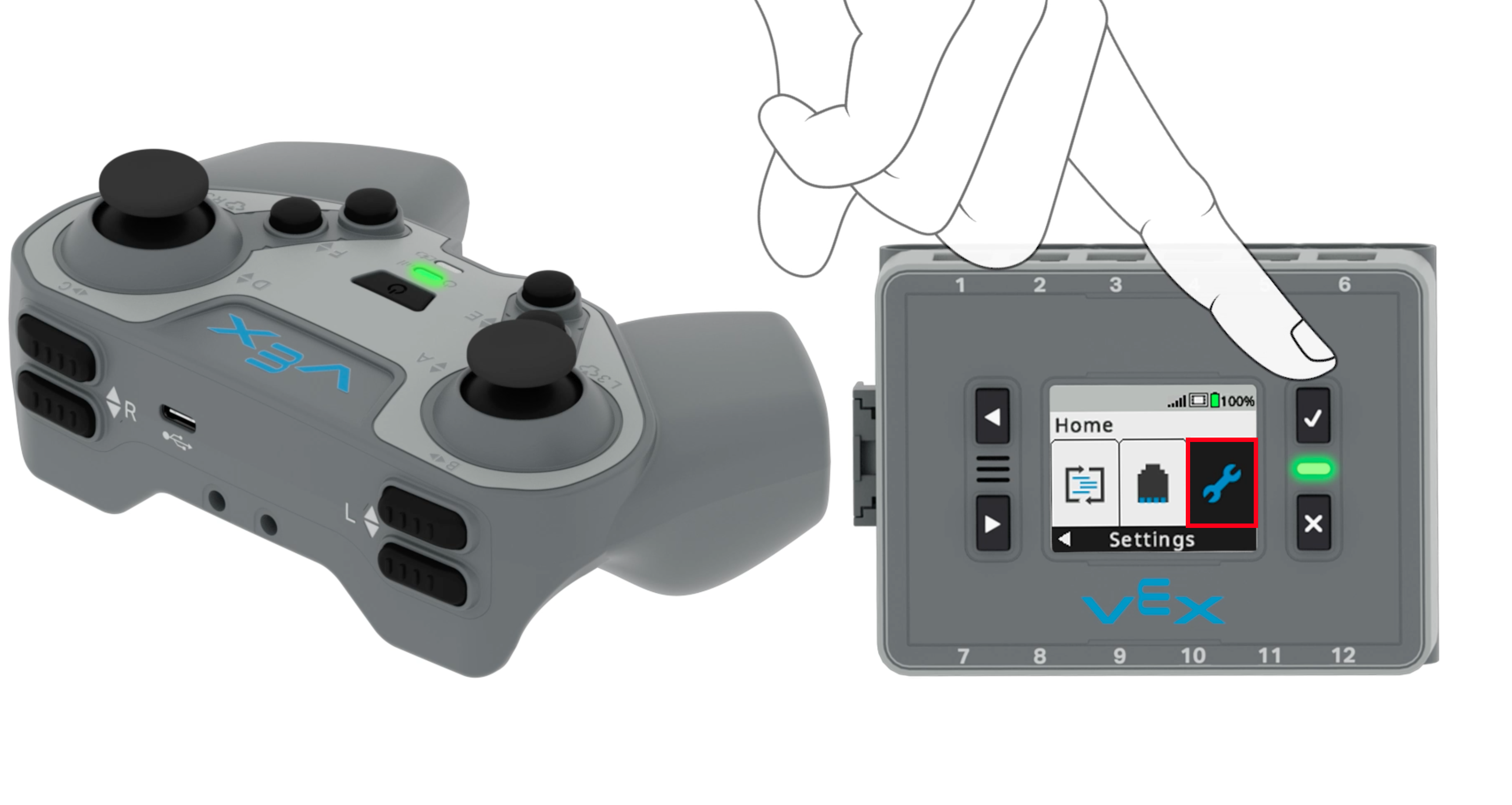

Layar otak ditampilkan di menu Beranda dengan opsi Pengaturan dipilih. Sebuah tangan terlihat menekan tombol Periksa.

Langkah 2: Tekan tombol Periksa untuk memilih Pengaturan.

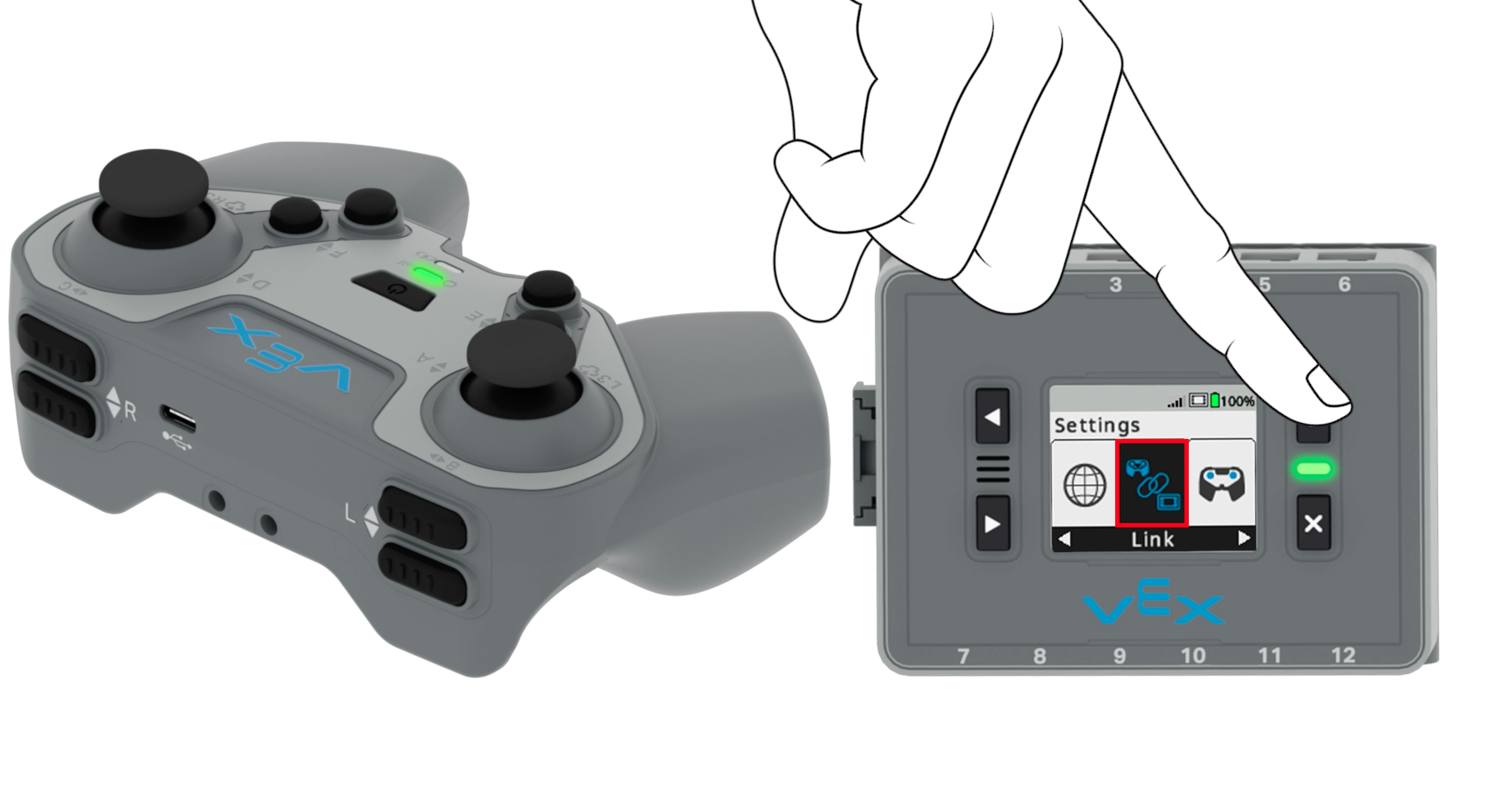

Layar otak ditampilkan di menu Pengaturan dengan opsi Tautan dipilih. Tautan adalah pilihan kedua di menu Pengaturan. Sebuah tangan terlihat menekan tombol Periksa.

Langkah 3: Kemudian, gulir ke Tautan dan tekan tombol Periksa untuk memilih.

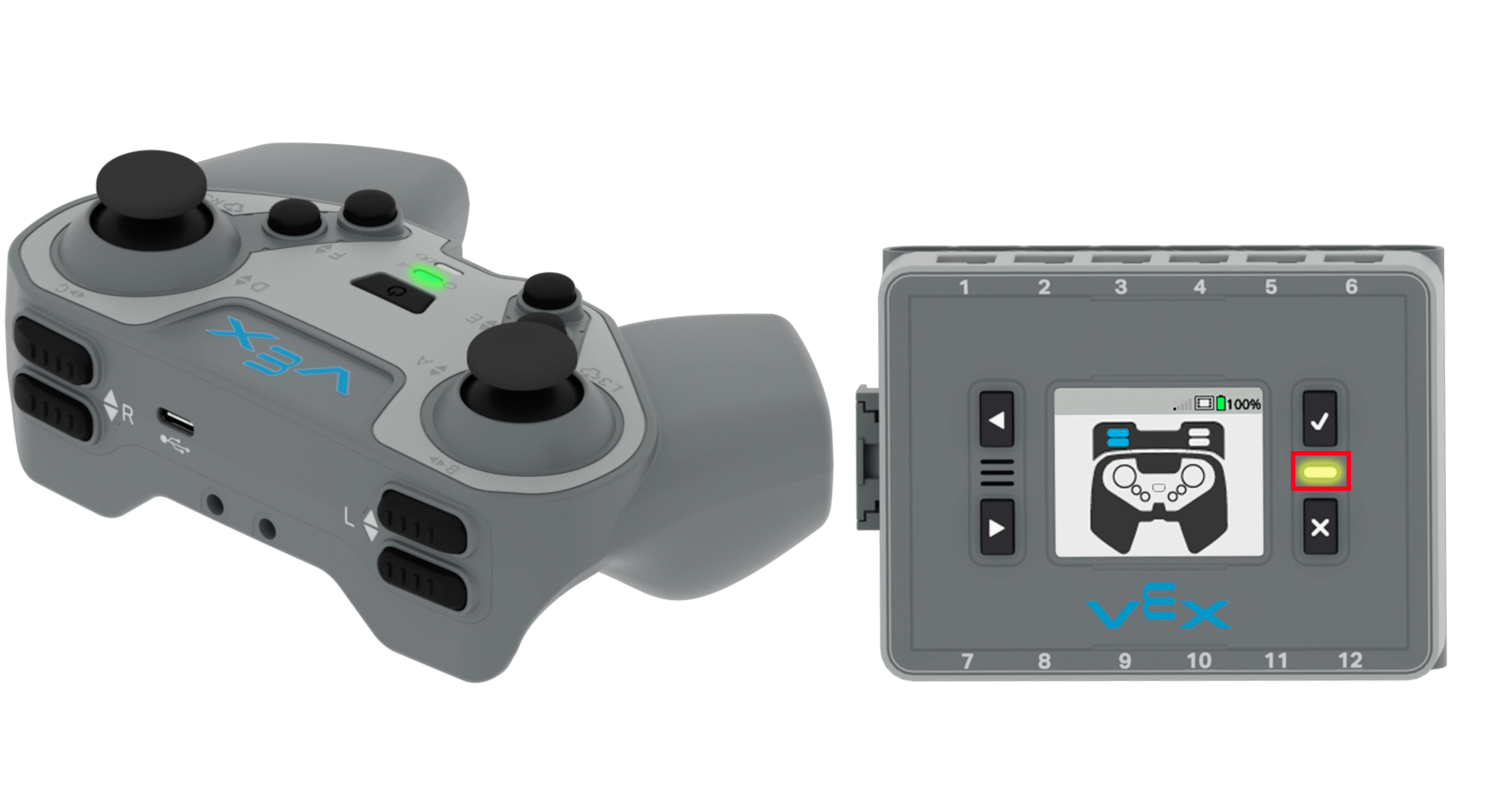

Layar otak ditampilkan setelah memilih opsi Tautan. Diagram menunjukkan Pengendali dengan tombol L atas dan L bawah disorot. Lampu indikator Otak menyala kuning dan disorot.

Langkah 4: Setelah Tautan dipilih, layar pemasangan akan terbuka. LED Otak akan berubah menjadi kuning saat terhubung.

Layar otak ditampilkan setelah memilih opsi Tautan. Diagram menunjukkan Pengendali dengan tombol L atas, L bawah, dan Daya disorot. Dua tangan terlihat menekan tombol yang disorot pada Pengontrol yang ada di samping Otak.

Langkah 5: Tekan tombol Daya Pengontrol 2 kali sambil menahan tombol L-Atas dan L-Bawah, seperti yang ditunjukkan pada layar Brain.

Catatan: Perhatikan waktu kedipan tombol Daya pada layar Brain. Cobalah menekan tombol Daya Pengontrol dengan waktu yang sama. Ini mungkin memerlukan lebih dari satu percobaan.

Layar otak dengan ikon Pengontrol disorot untuk menunjukkan bahwa ia terhubung. Otak dan Pengendali memiliki lampu LED hijau menyala yang disorot.

Langkah 6: Saat terhubung secara nirkabel, Anda akan melihat ikon Pengontrol di layar Brain. LED Otak dan LED Daya/Tautan Pengontrol keduanya harus berkedip hijau untuk menunjukkan bahwa keduanya terhubung.
