Sebelum menerbangkan Drone VEX AIR Anda, Anda perlu menyiapkan drone dan Pengendali Drone VEX AIR. Ikuti langkah-langkah di bawah ini untuk menyiapkan semuanya dan siap terbang.

Isi Daya Baterai dan Pengontrol

Mulailah dengan mengisi daya baterai drone dan pengontrol untuk memastikan keduanya bertenaga dan siap digunakan.

Mengisi Baterai

Hubungkan baterai ke sumber daya menggunakan port USB-C. Lihat animasi ini untuk melihat kabel USB-C dicolokkan ke baterai.

Disarankan untuk menggunakan Hub Pengisian Daya USB dengan empat Kabel USB pendek (AC) untuk mengisi daya keempat baterai sekaligus. Setiap kali baterai baru digunakan, pasang kembali baterai yang kosong pada pengisi daya, sehingga selalu ada baterai yang terisi daya. Lihat artikel ini untuk mengetahui di mana letak perlengkapan pengisian daya di perlengkapan Anda.

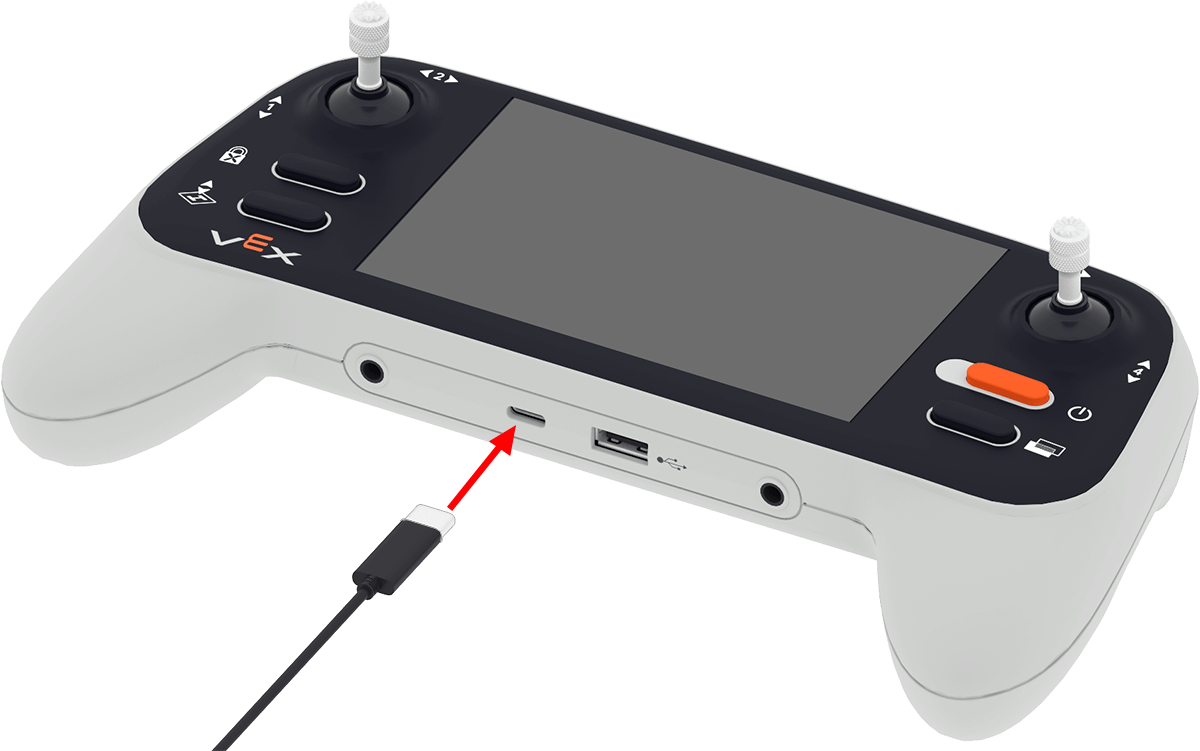

Kabel USB-C disambungkan ke port USB-C Pengendali.

Mengisi Daya Pengontrol

Hubungkan pengontrol ke sumber daya atau komputer menggunakan kabel USB yang terhubung ke port USB-C pengontrol. Lampu indikator akan berkedip merah saat pengisian daya.

Catatan: Pengontrol akan mengisi daya lebih cepat saat terhubung ke sumber daya. Satu Pengisi Daya USB dan Kabel USB yang lebih panjang disertakan dalam kit untuk memungkinkan pengisian daya baterai dan pengontrol melalui sumber daya. Lihat artikel ini untuk mengetahui di mana letak perlengkapan pengisian daya di perlengkapan Anda.

Perbarui Firmware

Setelah baterai dan pengontrol terisi daya, Anda dapat memperbarui firmware untuk memastikan drone dan pengontrol berfungsi seperti yang diharapkan.

Pengendali Drone VEX AIR muncul di sebelah kiri dengan kabel USB dimasukkan ke port USB-C, terhubung ke laptop di sebelah kanan.

Memperbarui Pengontrol

Hubungkan pengontrol ke komputer Anda dengan kabel USB. Ikuti langkah-langkah dalam artikel ini untuk memperbarui firmware pengontrol.

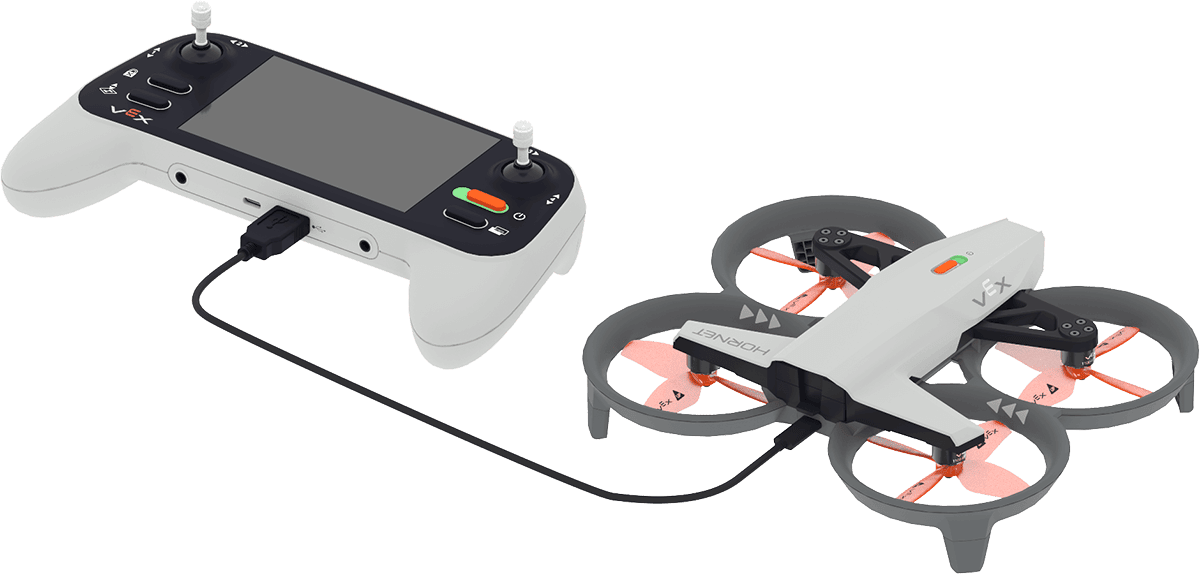

Pengendali Drone VEX AIR di sebelah kiri ditunjukkan dengan ujung kabel USB-A yang tersambung ke Drone VEX AIR di sebelah kanan. Ujung kabel USB-C dihubungkan ke bagian belakang drone.

Memperbarui Drone

Hubungkan pengontrol ke komputer Anda dengan kabel USB. Ikuti langkah-langkah dalam artikel ini untuk memperbarui firmware drone.

Pasang Baterai

Setelah baterai terisi dan firmware diperbarui, Anda siap memasukkan baterai ke dalam Drone VEX AIR:

Diagram menunjukkan baterai di sebelah Hornet, dengan panah yang menunjukkan bahwa baterai harus ditempatkan ke dalam kompartemen baterainya. Tampilan dekat menunjukkan bahwa ikon panah pada baterai harus menghadap ke atas agar dapat terhubung dengan benar.

Masukkan baterai ke dalam drone dengan panah Atas menghadap ke atas.

Catatan: Drone akan otomatis menyala saat baterai dimasukkan.

Pasang Joystick Pengontrol

Pasang joystick untuk mengendalikan drone lebih mudah selama penerbangan:

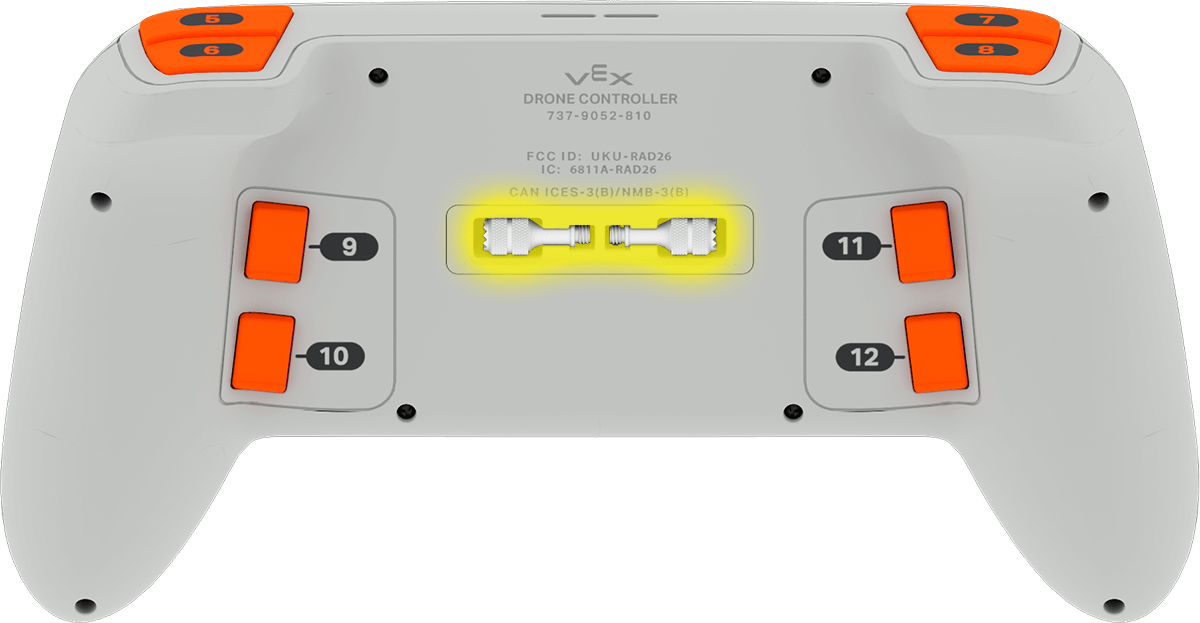

Bagian belakang pengontrol ditunjukkan dengan dua joystick yang disimpan dalam dua kompartemen kecil. Joystick disorot untuk menunjukkan bahwa joystick harus dilepas sebelum digunakan.

Lepaskan joystick yang disimpan di bagian belakang pengontrol.

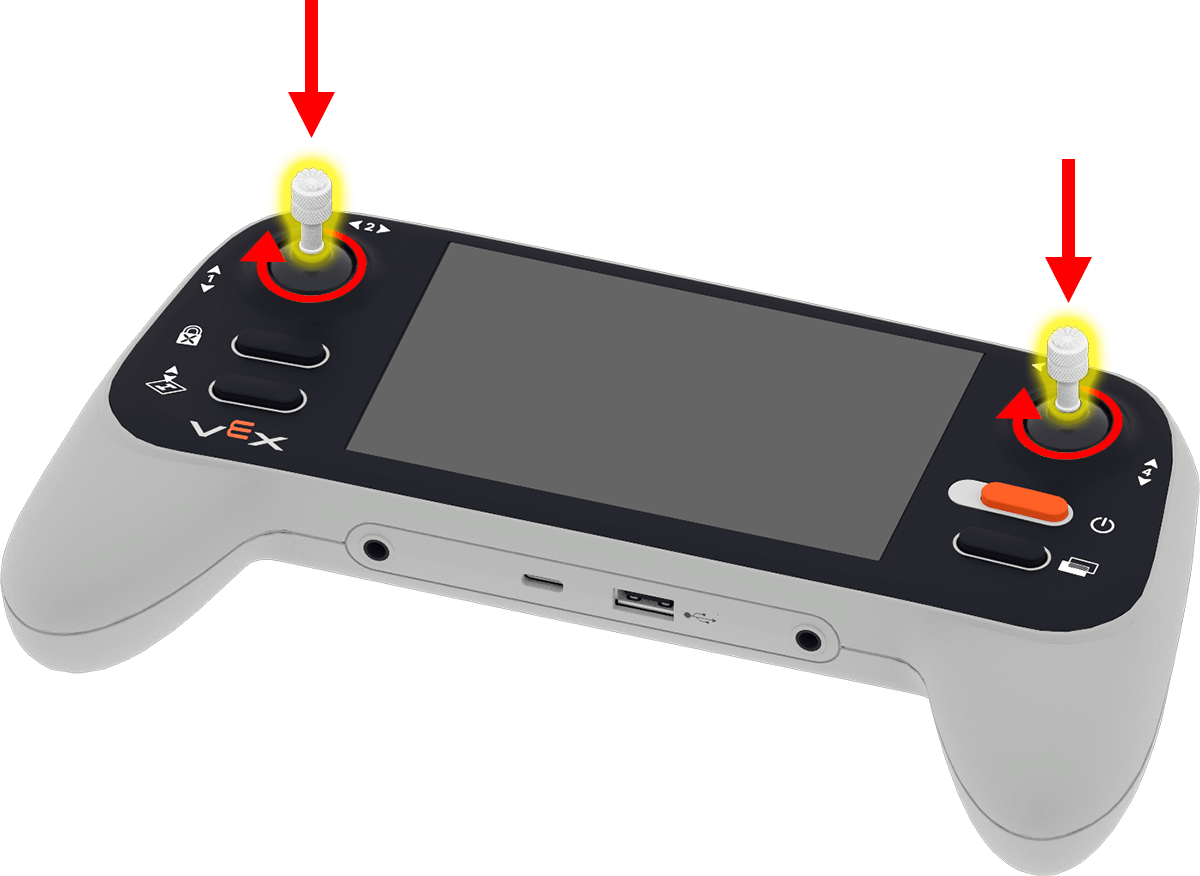

Diagram menunjukkan dua joystick yang disekrupkan ke tempatnya di bagian depan pengontrol. Ada satu dudukan joystick di masing-masing sisi layar pengontrol, dan tanda panah menunjukkan bahwa dudukan tersebut harus disekrup searah jarum jam.

Pasangkan setiap joystick ke dudukannya di bagian depan pengontrol dengan memutar searah jarum jam.

Pasangkan Drone dan Pengontrol

Berikutnya, pasangkan pengontrol dengan drone sehingga keduanya dapat berkomunikasi selama penerbangan:

Nyalakan pengontrol dengan menekan dan menahan tombol Daya hingga indikator LED mulai berkedip putih, lalu lepaskan. Animasi ini menunjukkan proses yang digunakan untuk menghidupkan pengontrol. Ketika pengontrol selesai menyala, indikator LED akan berubah menjadi salah satu dari dua warna:

Hijau — Daya baterai pengontrol berada di atas 20%.
Merah — Pengontrol memiliki daya baterai 20% atau kurang.

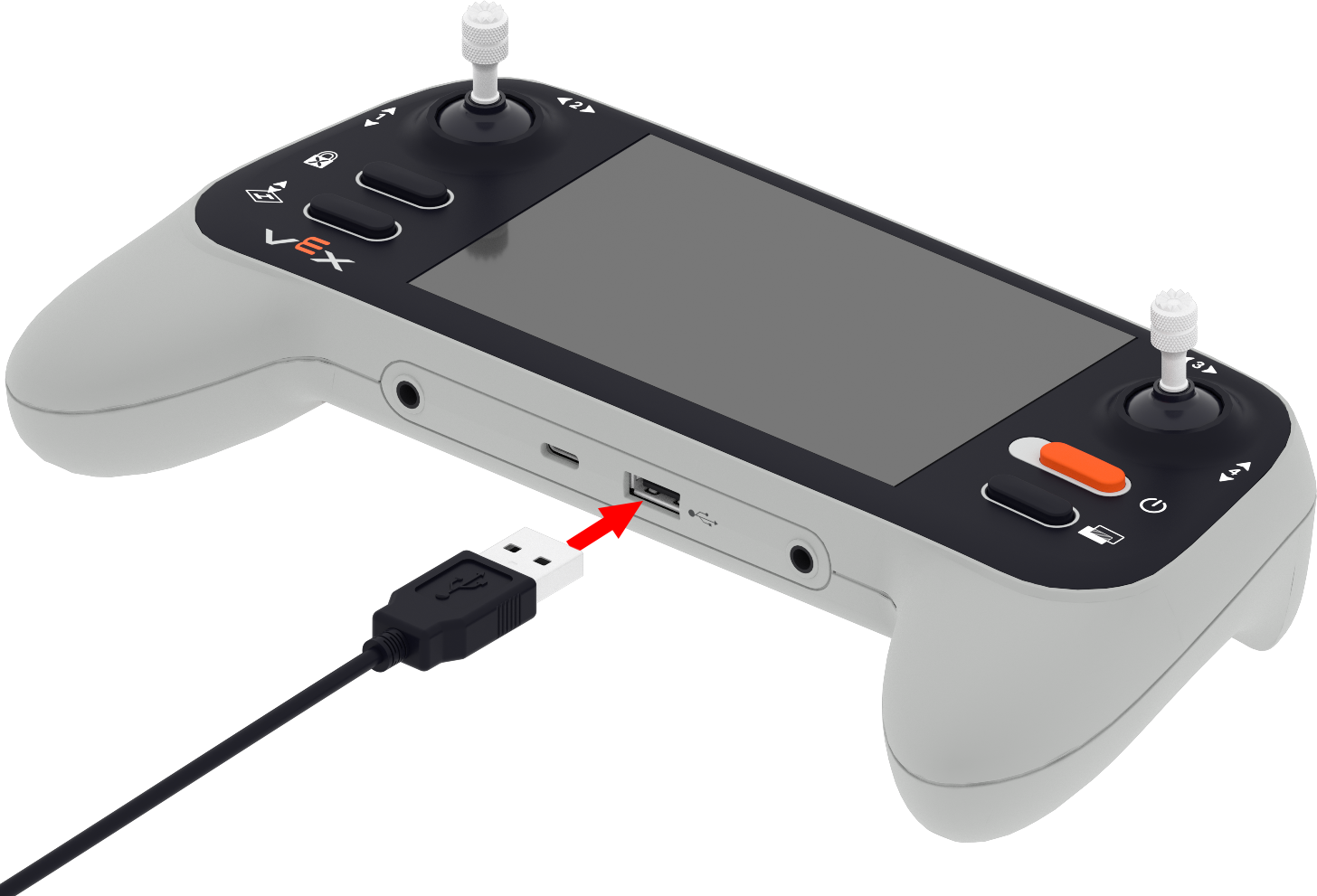

Kabel USB-A disambungkan ke port USB-A Pengendali.

Hubungkan kabel USB-A ke port USB-A pengontrol.

Ujung kabel lainnya dihubungkan ke port USB-C Hornet.

Hubungkan ujung lainnya ke port USB-C drone.

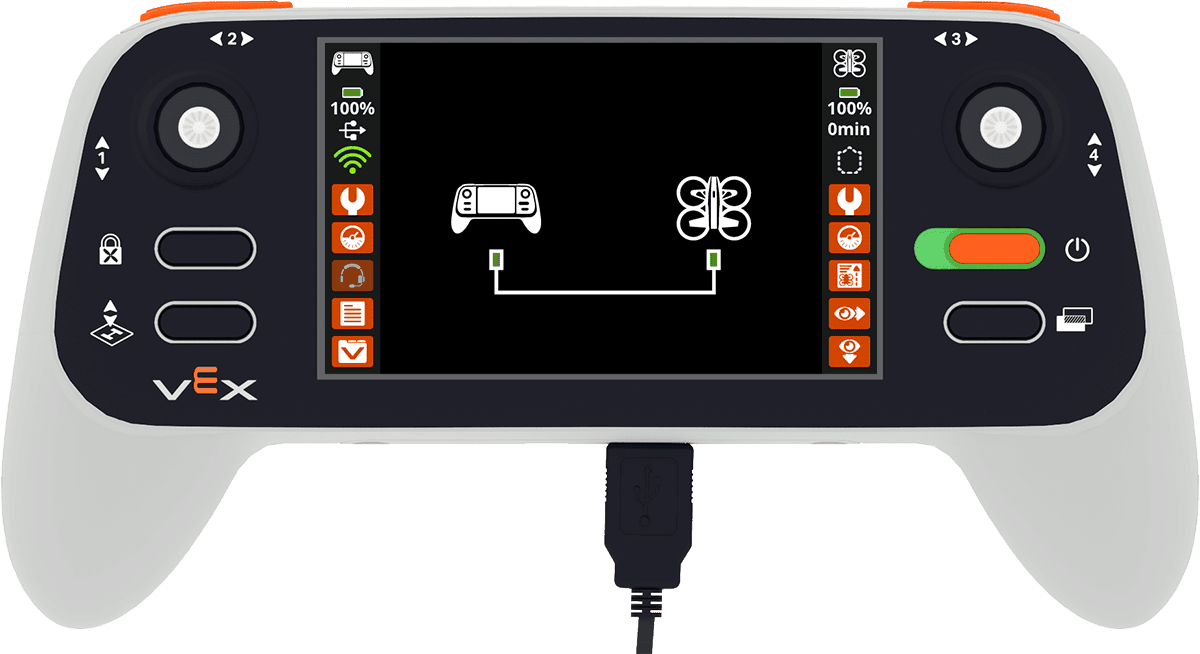

Pengendali diperlihatkan dalam keadaan menyala dan kabel USB-A tersambung ke drone. Layar memiliki ikon koneksi kabel yang menunjukkan kabel yang digunakan untuk menghubungkan pengontrol ke drone.

Gambar koneksi kabel akan muncul sebentar di layar saat pengontrol mulai berpasangan dengan drone. Ikon USB juga akan muncul di sebelah kiri saat pengontrol dihubungkan ke drone.

Setelah kedua indikator LED pada pengendali dan drone berkedip dan umpan langsung dari Sensor Penglihatan yang menghadap ke depan drone terlihat di layar pengendali, keduanya telah berhasil dipasangkan. Animasi ini menunjukkan proses pemasangan ini.

Drone VEX AIR Anda sekarang siap terbang!
