Baterai menyediakan daya untuk semua Motor, Sensor, dan Otak agar dapat bekerja.

Mengisi Baterai

Pengisian daya baterai menggunakan kabel USB-C yang dicolokkan ke port pengisian dayanya.

Untuk mengisi daya Baterai, hubungkan Baterai ke sumber daya menggunakan kabel USB-C yang disediakan dalam VEX GO Kit.

Catatan: setiap VEX GO Kit dilengkapi dengan kabel pengisian daya USB-C, tetapi hanya VEX GO Classroom Bundle yang dilengkapi dengan Adaptor AC.

Lampu Indikator pada Baterai

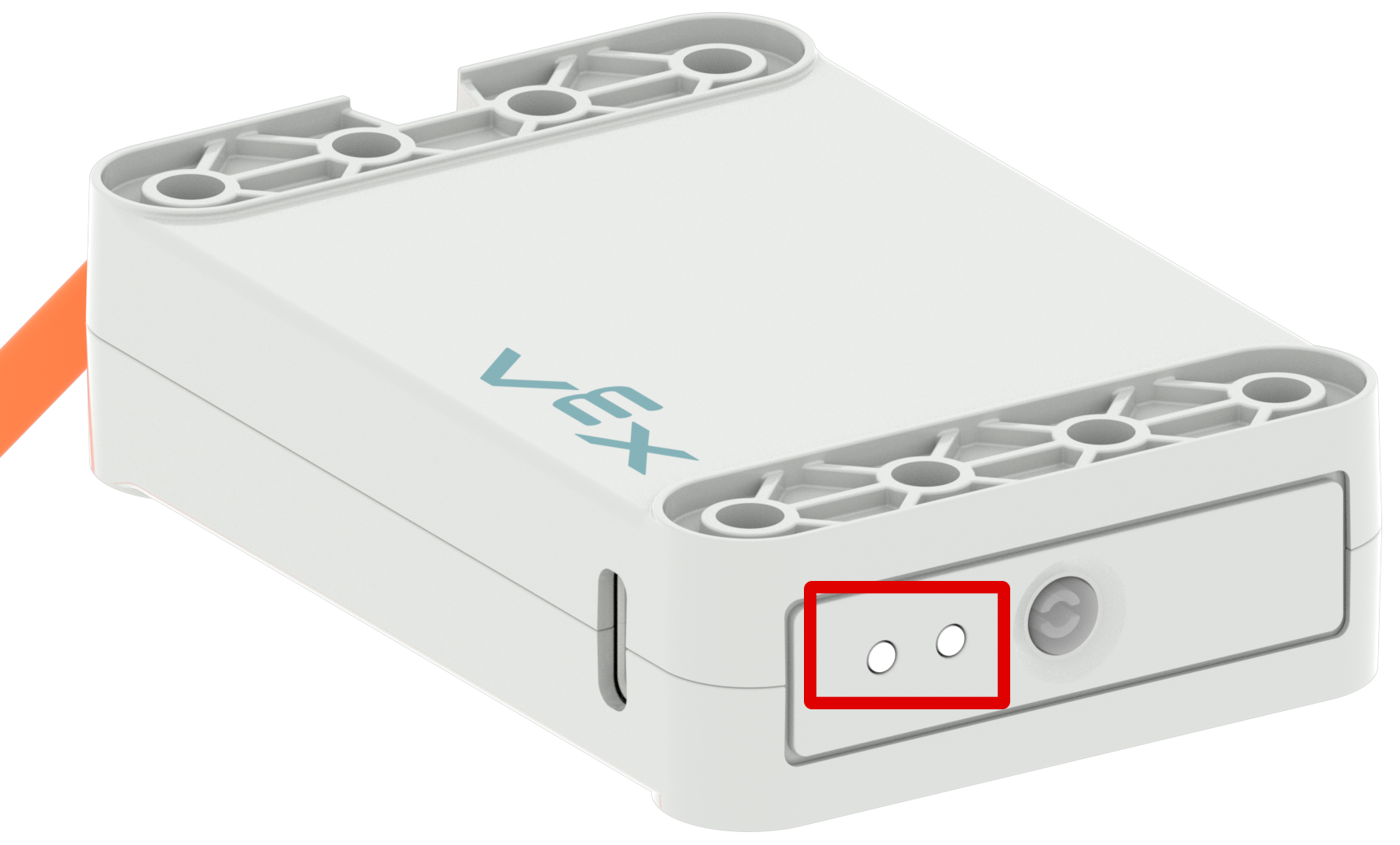

Dua lampu indikator Baterai di dekat port pengisian daya disorot dalam kotak merah.

Ada dua lampu di sisi Baterai untuk menunjukkan status Baterai.

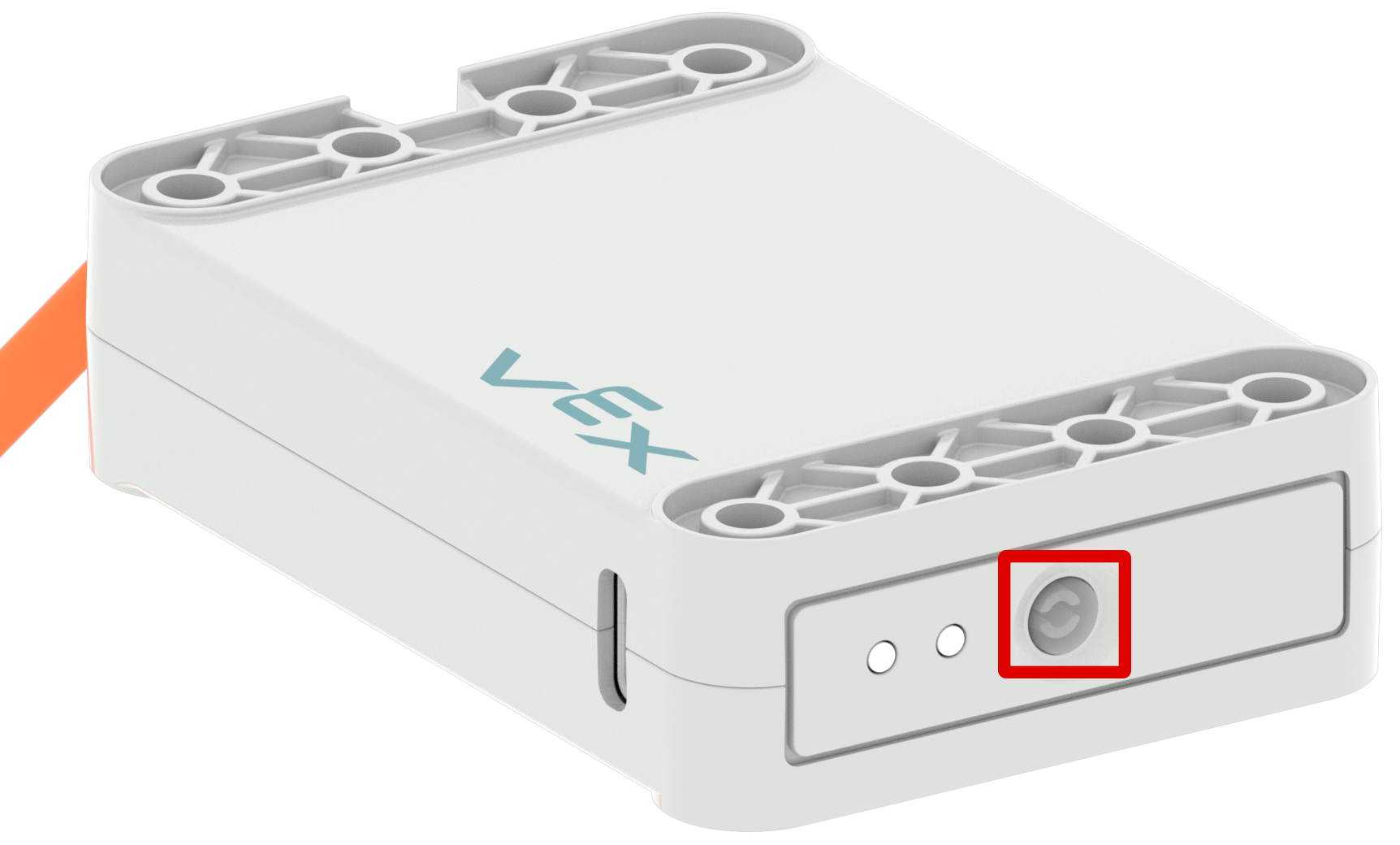

Tombol indikasi daya Baterai di dekat lampu indikator disorot dalam kotak merah.

Menekan tombol di sebelah lampu pada Baterai akan menunjukkan status saat ini.

Baterai dengan dua lampu indikator menyala hijau untuk menunjukkan baterai terisi penuh.

Dua lampu hijau menunjukkan Baterai terisi penuh (75-100%).

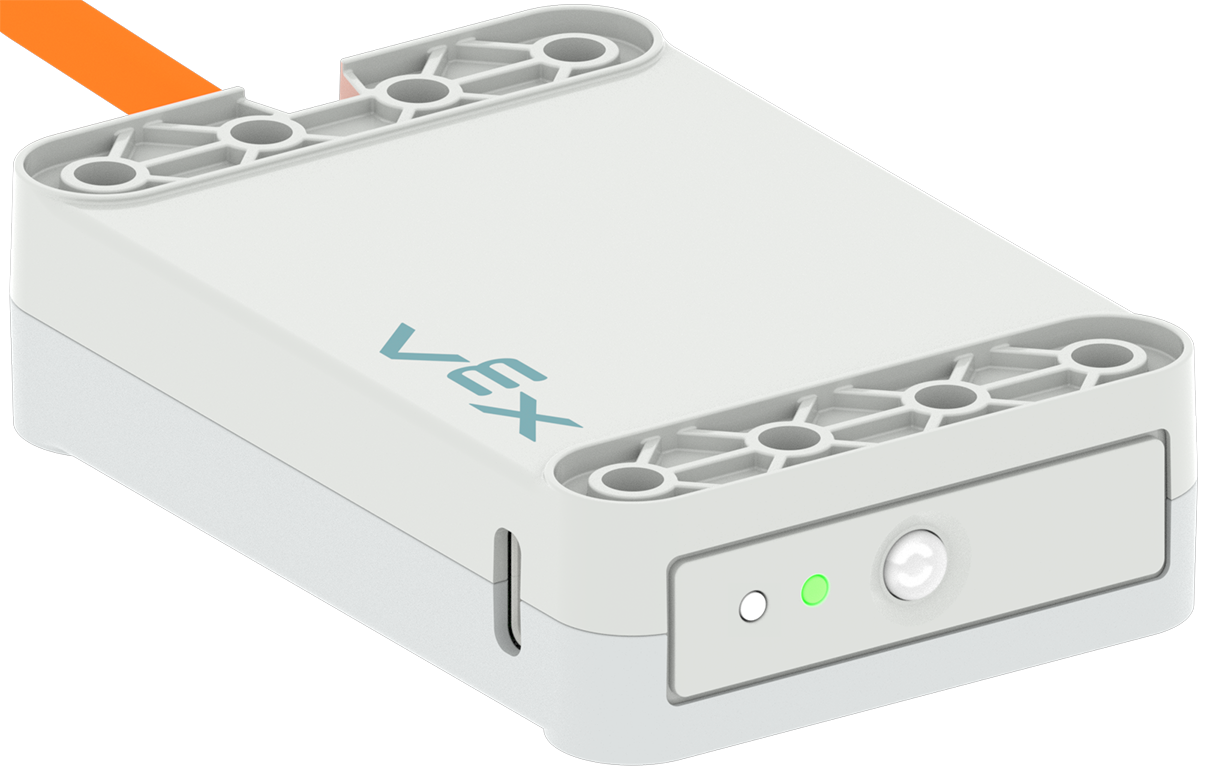

Baterai dengan hanya satu dari dua lampu indikator yang menyala hijau, menunjukkan baterai terisi sebagian.

Satu lampu hijau menunjukkan Baterai terisi sebagian (25-75%).

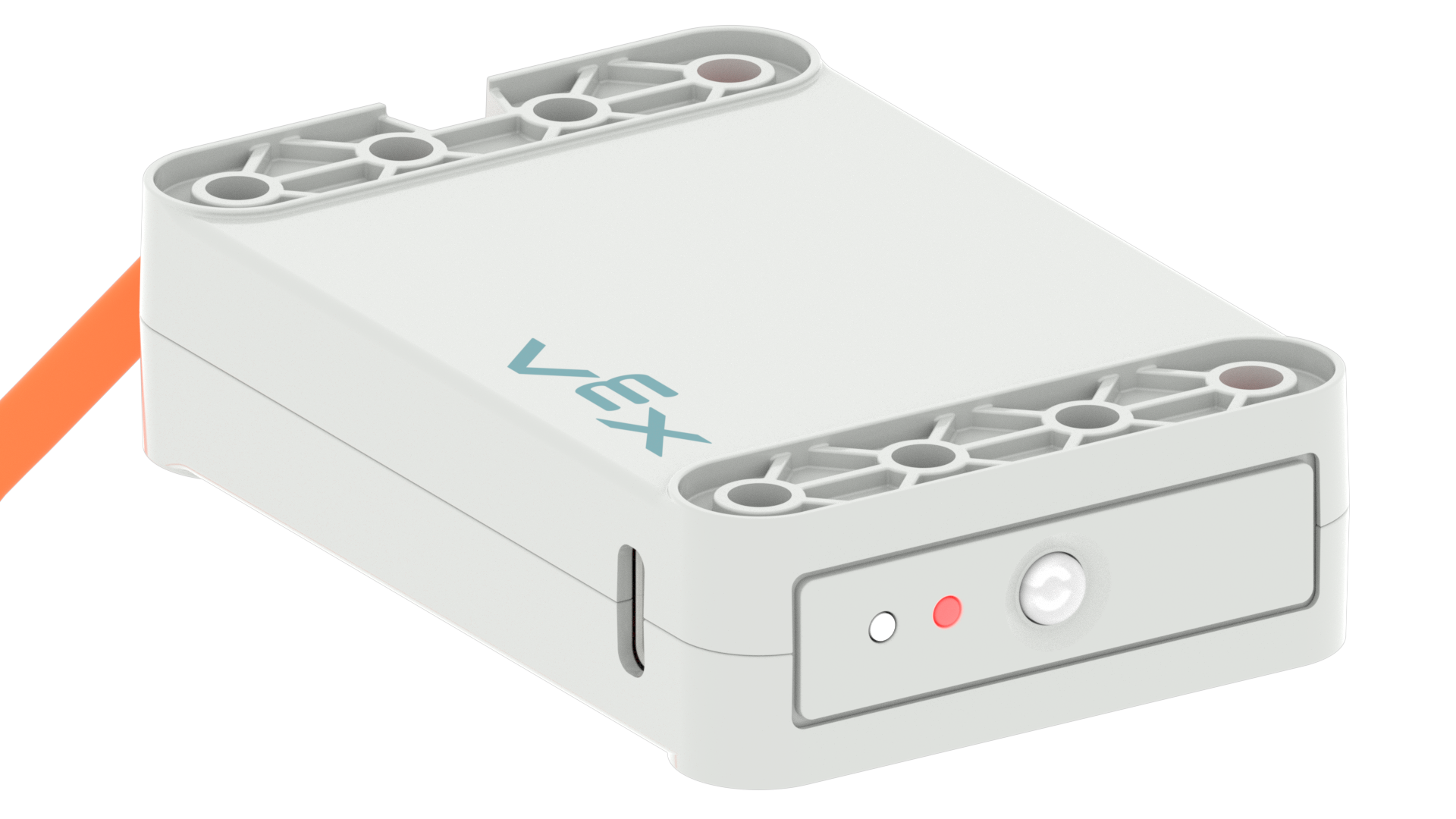

Baterai dengan salah satu dari dua lampu indikator menyala merah, menunjukkan daya baterai rendah.

Satu lampu merah menunjukkan Baterai memiliki daya rendah (0-25%).

Saat Baterai sedang aktif mengisi daya

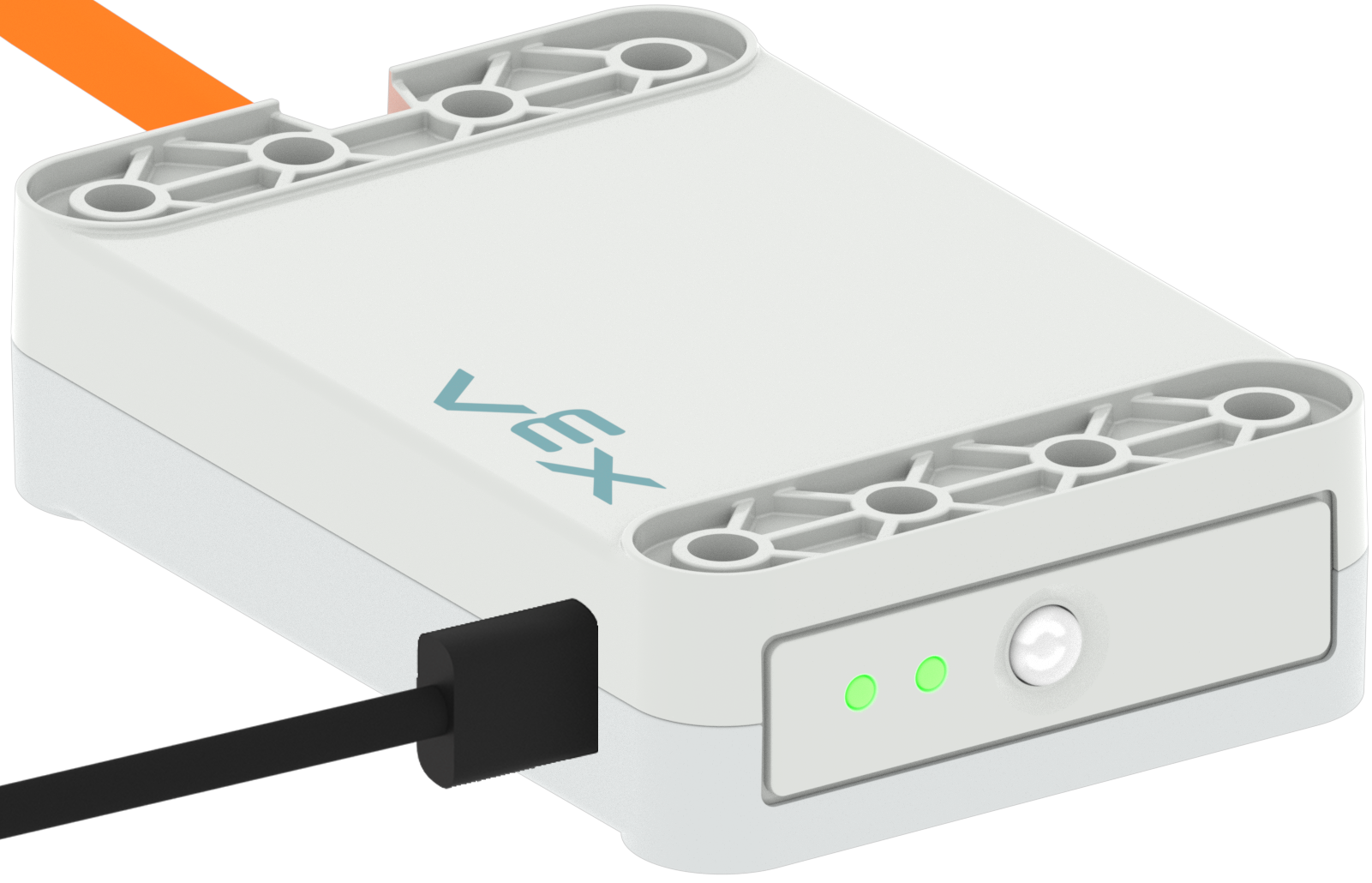

Pengisian daya baterai menggunakan kabel USB-C yang dicolokkan ke port pengisian dayanya. Kedua lampu indikator menyala hijau untuk menunjukkan baterai terisi penuh.

Dua lampu hijau menunjukkan Baterai terisi penuh.

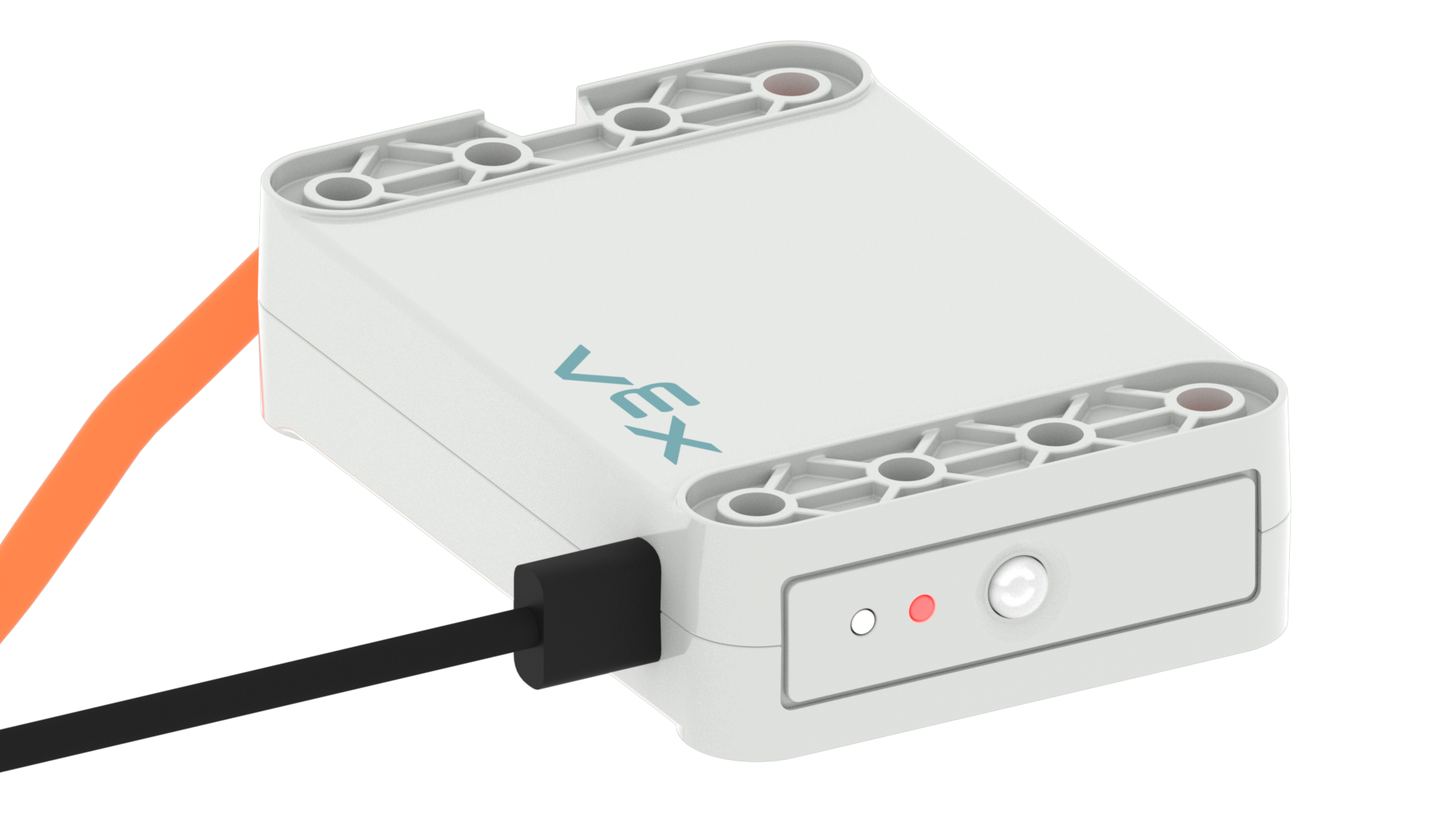

Pengisian daya baterai menggunakan kabel USB-C yang dicolokkan ke port pengisian dayanya. Salah satu dari dua lampu indikator menyala merah, menunjukkan baterai belum terisi penuh.

Satu lampu merah menunjukkan Baterai sedang aktif diisi, tetapi belum terisi penuh.

Catatan: meskipun satu lampu merah menunjukkan bahwa Baterai sedang aktif diisi, hal itu tidak selalu berarti bahwa level Baterai adalah 0%. Untuk melihat level Baterai saat ini, lepaskan Baterai dari pengisi daya, dan tekan tombol di sebelah lampu indikator. Anda masih dapat menggunakan Baterai selama dayanya cukup.

Menghubungkan Baterai

Baterai dengan kabel penghubungnya dicolokkan ke slot Baterai pada Otak.

Baterai dapat dihubungkan ke Otak atau Sakelar untuk memberi daya pada Motor dan Sensor.

Untuk menghubungkan Baterai ke Otak, lihat artikel Menggunakan VEX GO Brain.

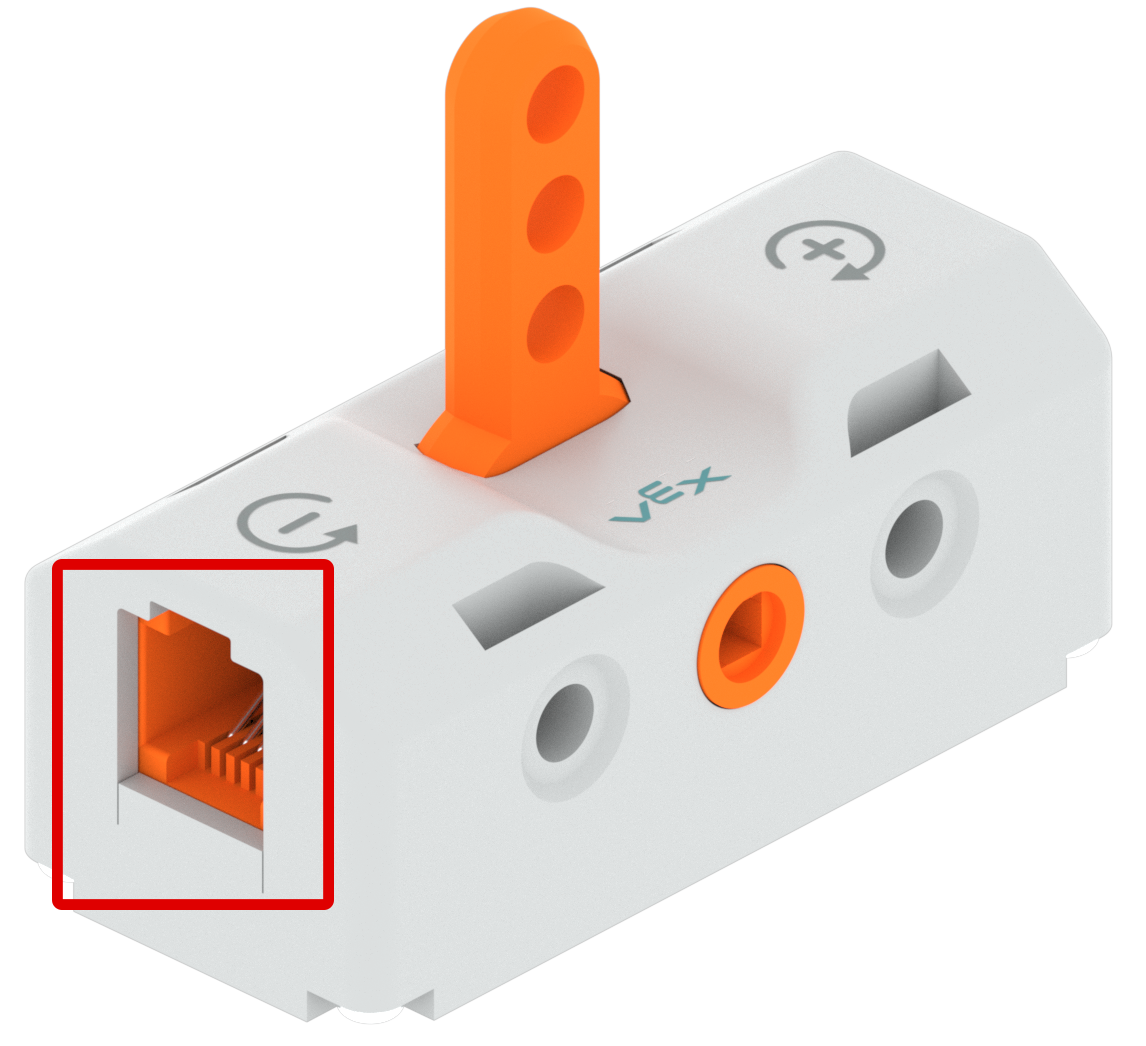

Bagian sakelar dengan Port Baterainya disorot dalam kotak merah.

Untuk menghubungkan Baterai ke Switch, cari Port Baterai berwarna oranye pada Switch.

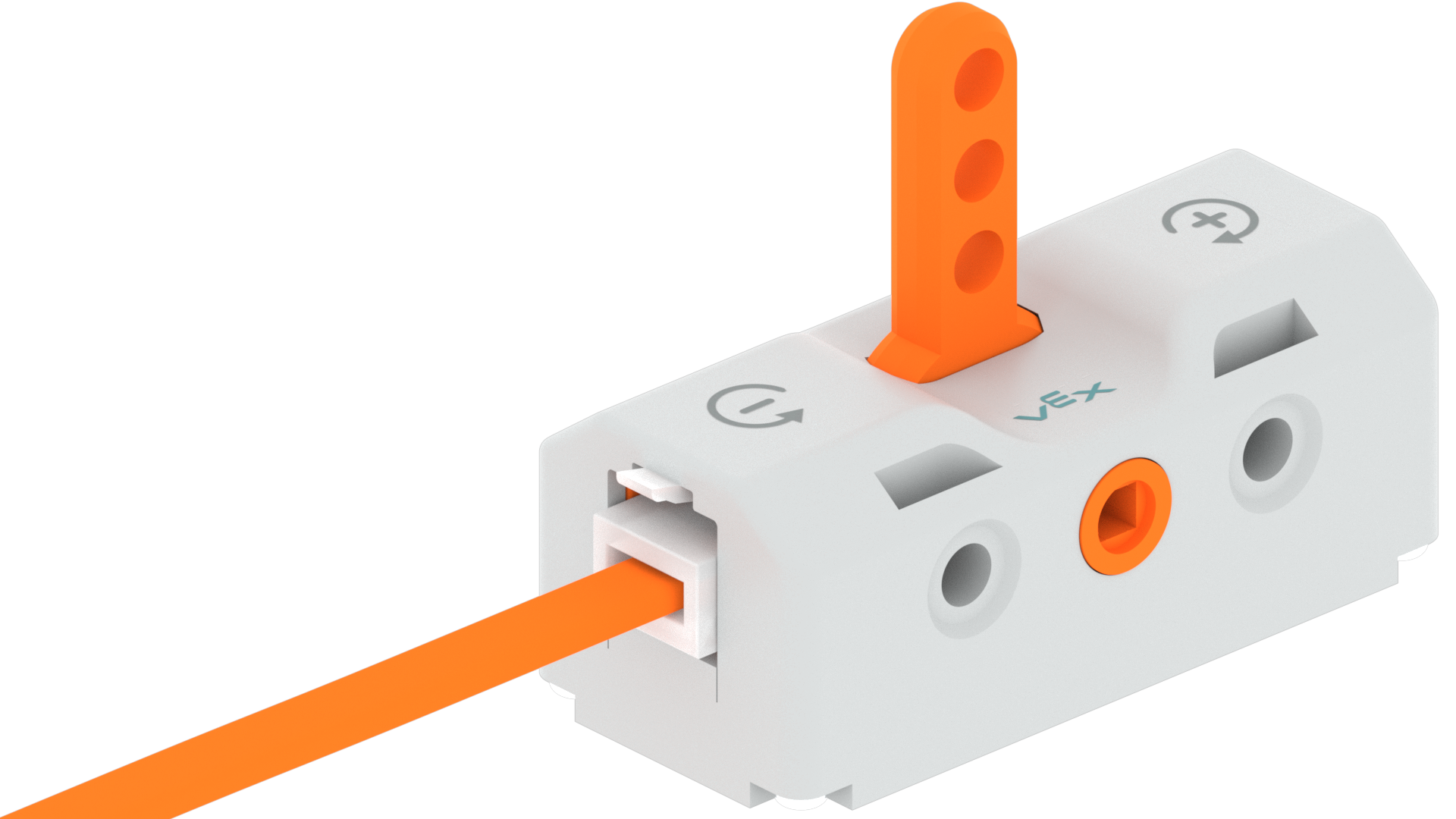

Sakelar dengan Kabel Baterai yang dicolokkan ke Port Baterai untuk memberi daya padanya.

Hubungkan Baterai ke Switch dengan memasukkan Kabel Baterai oranye ke Port Baterai oranye di Switch.

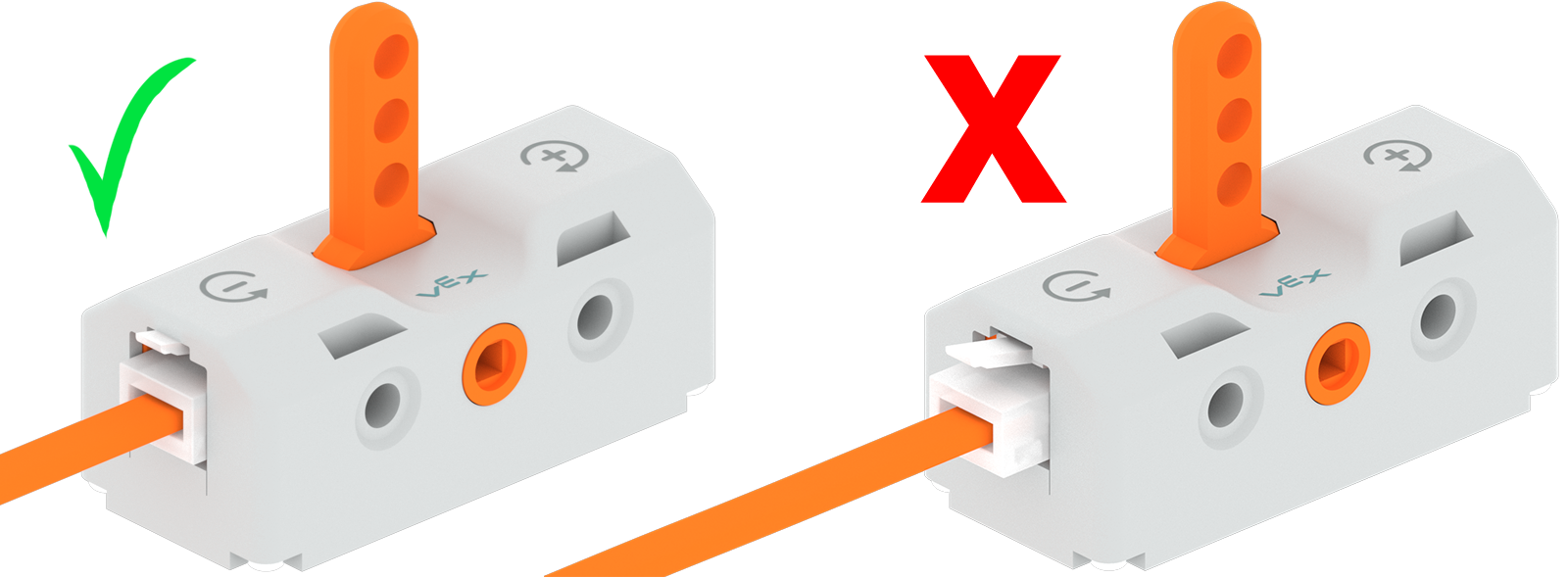

Diagram dua buah sakelar dengan Kabel Baterai yang dicolokkan ke Port Baterai untuk memberi daya pada sakelar tersebut. Di sebelah kiri, Kabel Baterai terpasang sepenuhnya dan ada tanda centang hijau, sedangkan di sebelah kanan, Kabel Baterai hanya terpasang sebagian dan ada tanda X merah.

Pastikan Kabel Baterai oranye dimasukkan sepenuhnya ke Port Baterai oranye pada Switch. Bunyi 'klik' akan memastikan kabel terpasang sepenuhnya pada port.

Daya Tahan Baterai

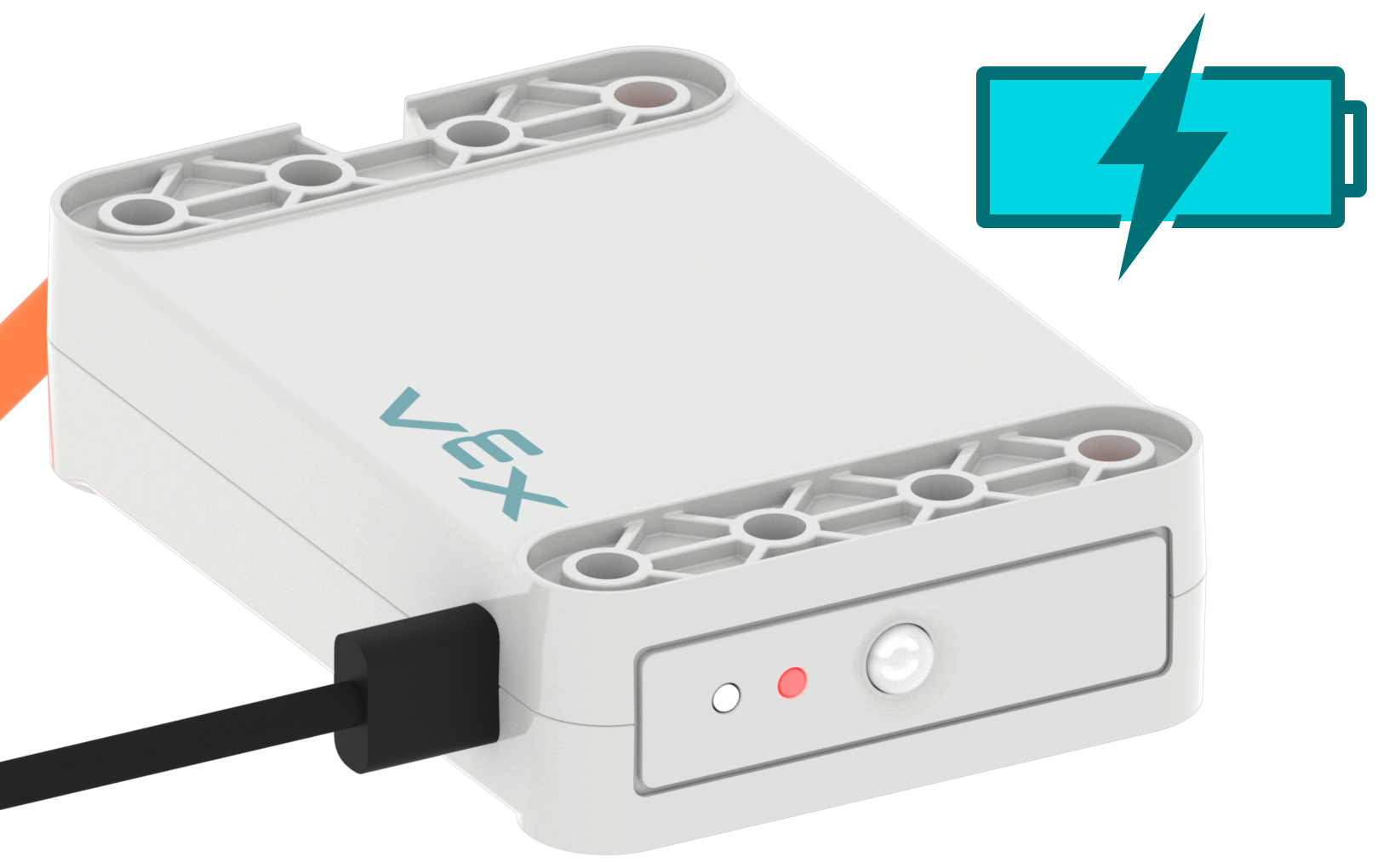

Pengisian daya baterai menggunakan kabel USB-C yang dicolokkan ke port pengisian dayanya, dengan ikon baterai untuk menggambarkan bahwa diperlukan waktu 3,5 jam untuk pengisian penuh.

Baterai memerlukan waktu sekitar 3,5 jam untuk terisi penuh.

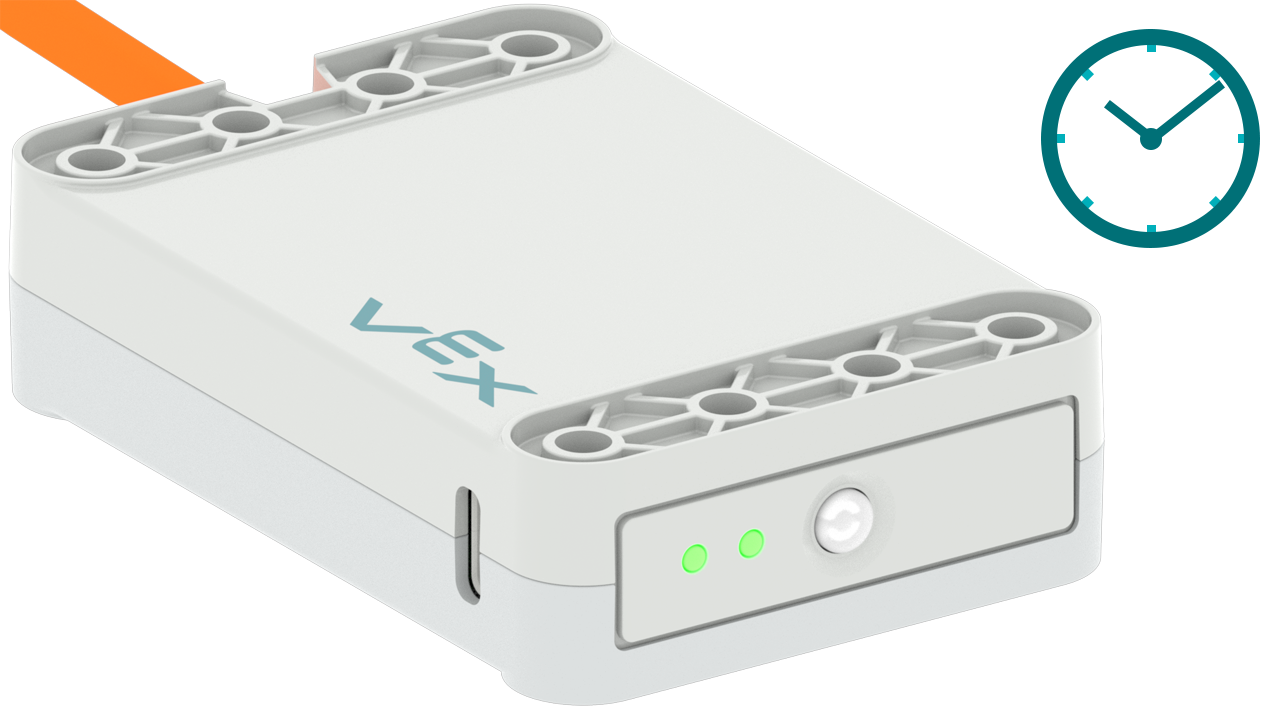

Baterai yang terisi penuh, dengan ikon jam untuk menggambarkan bahwa baterai memiliki cukup daya untuk bertahan satu hari sekolah.

Baterai dirancang untuk bertahan sekitar satu hari sekolah.

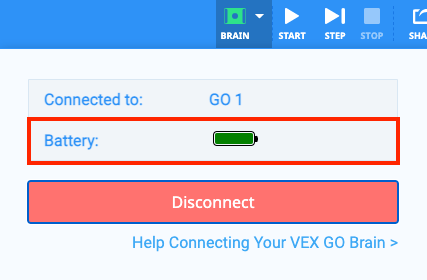

VEXcode GO dengan menu Otak terbuka dan ikon Baterai hijau disorot. Ini menggambarkan bahwa Otak yang terhubung memiliki Baterai yang terisi penuh.

Tingkat baterai dapat diperiksa di VEXcode GO dengan memilih ikon Brain di Toolbar.
