Memahami Lampu Indikator pada Baterai VEX IQ (generasi ke-1)

Warna LED menunjukkan status Pengisi Daya Baterai:

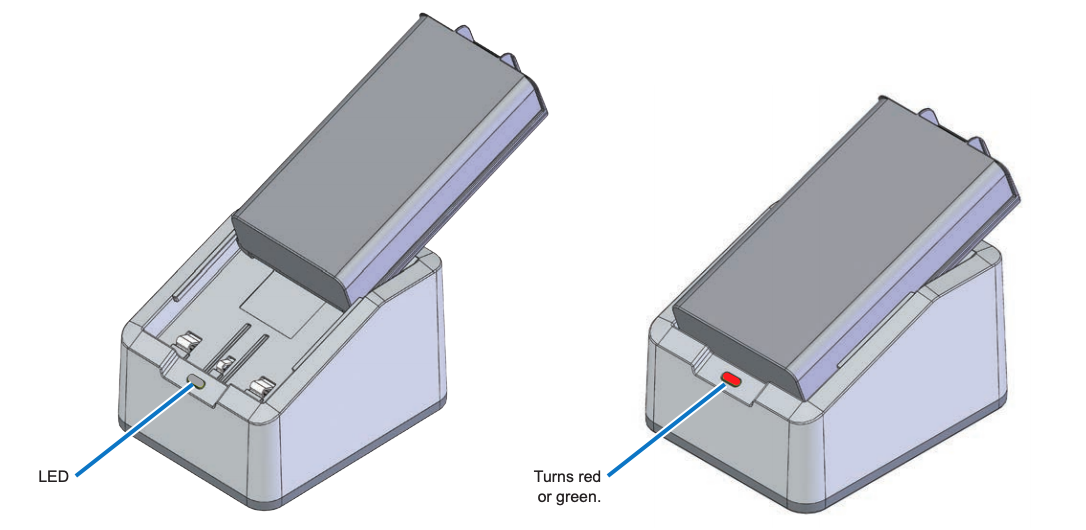

Diagram Baterai Robot yang ditempatkan ke Pengisi Daya Baterai. Lampu LED Pengisi Daya diberi label dan diketahui menyala merah atau hijau setelah Baterai dihubungkan ke sana.

CATATAN: LED berada di dekat bagian depan Pengisi Daya Baterai dan berwarna hijau pekat saat dicolokkan ke sumber daya tanpa Baterai Robot tersambung.

Bagan di bawah menunjukkan status warna LED saat Baterai Robot dimasukkan ke Pengisi Daya Baterai.

Warna LED   Status

Ikon lampu indikator hijau solid.

 Hijau Padat Baterai Robot Terisi atau belum dimasukkan.

Keluarkan Baterai Robot yang terisi penuh atau Masukkan Baterai Robot dengan benar ke Pengisi Daya Baterai.

Untuk petunjuk tentang Cara Mengisi Daya Baterai Robot VEX IQ klik tautannya.

Ikon lampu indikator merah pekat.

 Merah Padat Mengisi daya.

Jangan mengambil tindakan apa pun. Biarkan Baterai Robot selesai mengisi daya.

Anda akan tahu saat lampu hijau pekat menyala.

Ikon lampu indikator hijau berkedip.

 Berkedip Hijau Kesalahan Suhu Berlebih.
Ini berarti Baterai Robot terlalu panas.

Lepaskan Baterai Robot dan biarkan dingin sebelum memasangnya kembali ke Pengisi Daya Baterai.

Ikon lampu indikator merah berkedip.

 Berkedip Merah Kesalahan Baterai Robot.
Ini berarti Baterai Robot terkuras habis sepenuhnya.

Salah satu solusinya adalah mengisi daya Baterai Robot secara manual hingga memiliki daya yang cukup untuk mengisi daya pada Pengisi Daya Baterai.
Klik di sini untuk petunjuk tentang cara mengisi daya Baterai Robot secara manual.
