Hubungkan Sensor Penglihatan AI ke VEXcode V5 berbasis Web – Perpustakaan VEX

Untuk memanfaatkan Sensor Penglihatan AI Anda dalam proyek VEXcode, langkah awal adalah membuat koneksi yang berhasil antara sensor dan VEXcode. Hal ini memerlukan:

Sensor Penglihatan AI.
Otak V5.
Komputer dengan VEXcode V5 berbasis Aplikasi atau berbasis Web.
Kabel pintar.
Kabel USB-C.

Dengan perlengkapan ini di tangan, lanjutkan di bawah ini untuk melihat langkah-langkah menghubungkan Sensor Penglihatan AI Anda ke VEXcode V5.

Sensor Penglihatan AI terhubung ke laptop dengan kabel USB C.

1. Hubungkan AI Vision Sensor ke komputer Anda dengan kabel USB-C.

Toolbar VEXcode V5 dengan ikon Perangkat yang disorot di antara ikon Penampil Kode dan Konsol Cetak.

2. Buka VEXcode V5 dan buka menu Perangkat.

Menu Perangkat VEXcode V5 dengan tombol Tambah perangkat disorot.

3. Pilih Tambahkan Perangkat.

Menu Perangkat VEXcode V5 setelah tombol Tambah perangkat dipilih. Opsi AI Vision disorot.

4. PilihAI Vision.

Tangkapan layar menu Pilih Port yang menampilkan Port yang tersedia untuk Sensor Visi AI.

5. Pilih port Kabel Pintar yang terhubung dengan sensor.

Menu Pengaturan Sensor AI Vision di VEXcode V5 dengan sensor yang diberi label AIVision1. Ikon Sensor Penglihatan AI berukuran besar ditampilkan, dan di bawahnya, tombol biru berlabel Konfigurasi disorot.

6. PilihKonfigurasi.

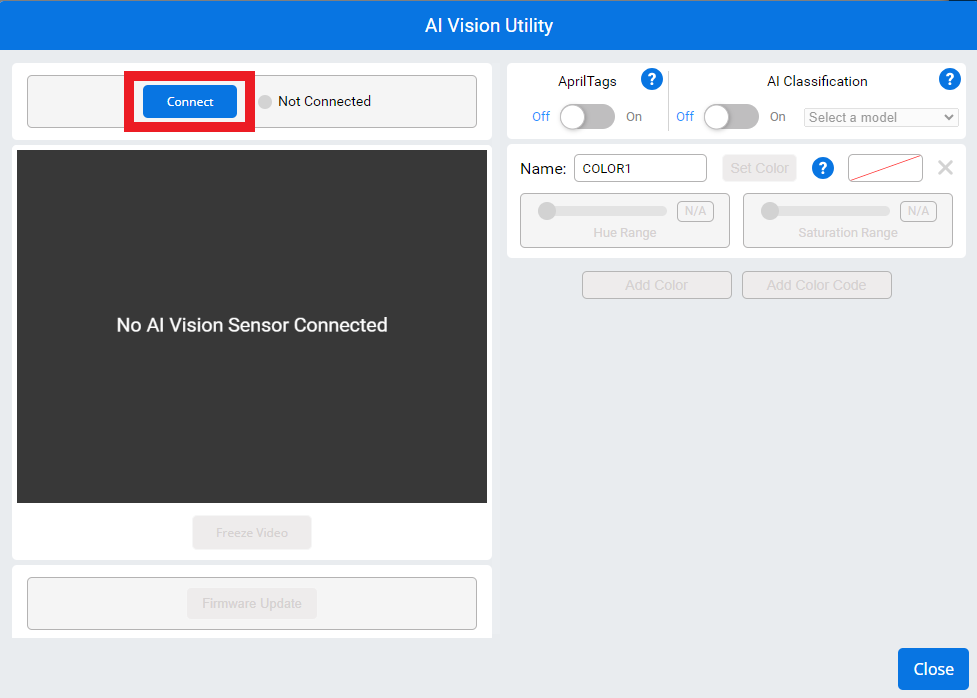

Utilitas Visi AI tanpa sensor terhubung. Siaran langsungnya kosong dan menampilkan pesan "Tidak Ada Sensor Penglihatan AI Terdeteksi". Di atas, terdapat tombol yang disorot bertuliskan Hubungkan.

7. Jendela AI Vision Sensor Utility akan terbuka. Pilih Hubungkan untuk menghubungkan Sensor Penglihatan AI Anda.

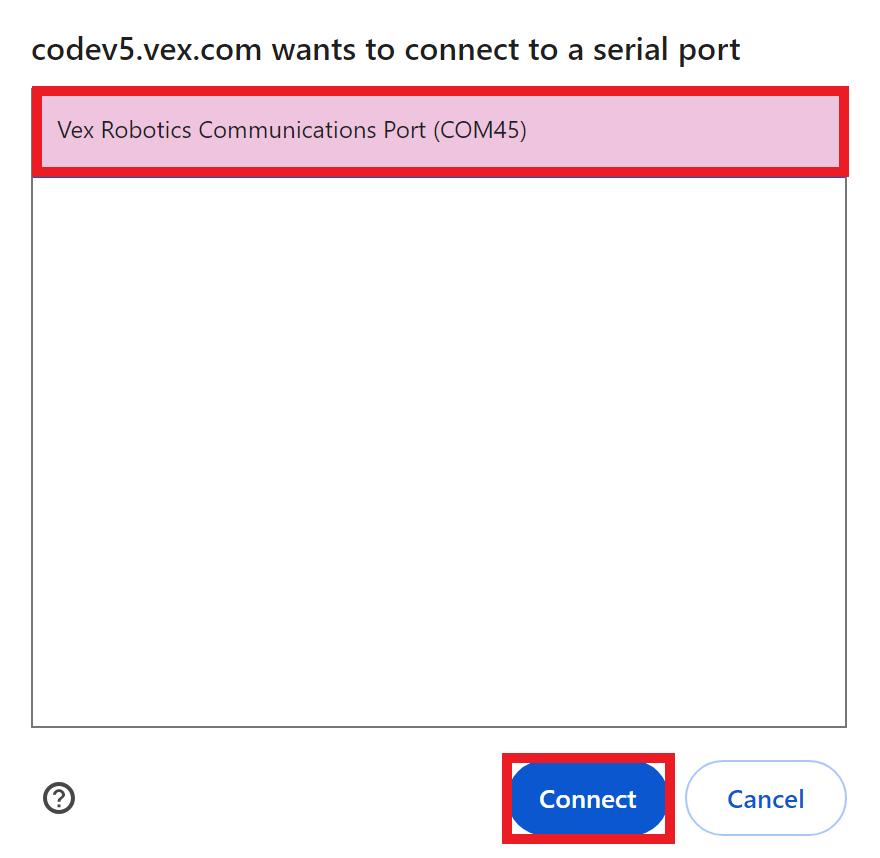

Jendela koneksi browser, dengan opsi yang bertuliskan Port Komunikasi VEX Robotics. Opsi Port Komunikasi disorot, dan di bawahnya tombol Sambungkan juga disorot.

8. Sebuah jendela yang meminta Anda untuk memilih port serial untuk koneksi akan muncul. Pilih satu-satunya pilihan yang tersedia.

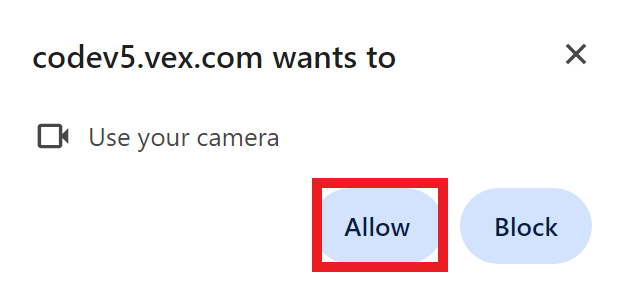

Pesan peringatan di browser yang bertuliskan codev5.vex.com meminta akses ke kamera Anda. Di bawahnya, terdapat dua pilihan yang bertuliskan Izinkan dan Blokir. Opsi Izinkan disorot.

9. Kotak dialog yang meminta izin untuk menggunakan kamera Anda akan muncul. Pilih Izinkan.

Catatan: Jika kamera lain sudah tersambung ke komputer Anda, seperti kamera web laptop, Anda mungkin melihat indikatornya menyala sebentar. Hal ini normal dan VEXcode akan menggunakan AI Vision Sensor secara default.

AI Vision Utility dibuka di VEXcode V5. Tampilan terkini dari Sensor Penglihatan AI ditunjukkan dan disorot. Di atas, status Terhubung berwarna hijau disorot untuk menunjukkan bahwa koneksi berhasil.

10. Layar video AI Vision Sensor akan menunjukkan apa yang dilihat sensor.

Ini mungkin memakan waktu beberapa detik untuk memperbarui.

Jika tidak diperbarui, periksa sambungan kabel ke sensor dan komputer.

Menu AI Vision Utility dengan tombol yang disorot di bawah tampilan saat ini yang bertuliskan Firmware Sudah Terbaru. Tombol tersebut berwarna abu-abu, dan versi saat ini tercantum di bawahnya. Dalam contoh ini, versinya tertulis Versi 1.0.0.b16.

11. Di bawah layar AI Vision Sensor terdapat informasi tentang firmware AI Vision Sensor.

Menu AI Vision Utility menampilkan tombol di bawah tampilan saat ini yang bertuliskan "Pembaruan Baru Tersedia". Di bawah tombol tersebut tercantum versi, dalam contoh ini tertulis Versi 1.0.0.b12.

12. Jika tombol bertuliskan Pembaruan Baru Tersedia, itu berarti Anda perlu memperbarui firmware. Ikuti artikel ini untuk mempelajari tentang Memperbarui Firmware Sensor Penglihatan AI.

Menu AI Vision Utility menampilkan tombol di bawah tampilan saat ini yang bertuliskan "Firmware Sudah Terbaru". Tombol tersebut berwarna abu-abu dan versinya tercantum di bawah ini. Dalam contoh ini tertulis Versi 1.0.0.b13.

13. Jika tertulis Firmware Terkini maka AI Vision Sensor Anda memiliki firmware terkini dan siap digunakan!

Sensor Penglihatan AI terhubung ke V5 Brain dengan Kabel Pintar.

14. Setelah Anda selesai mengonfigurasi AI Vision Sensor, lepaskan Sensor dari komputer dan pasangkan ke V5 Brain Anda dengan Kabel Cerdas.

Untuk informasi tentang cara mengonfigurasi sensor AI Vision Anda, kunjungi di sini.

Sensor Penglihatan AI terhubung ke V5 Brain dengan Kabel Pintar. Otak tersebut diperlihatkan terhubung ke komputer laptop dengan kabel USB.

15. Sekarang Anda dapat menghubungkan V5 Brain ke komputer untuk mengunduh proyek menggunakan AI Vision Sensor.
