Hubungkan Sensor Penglihatan AI ke VEXcode EXP berbasis Web – Perpustakaan VEX

Untuk memanfaatkan Sensor Penglihatan AI Anda dalam proyek VEXcode, langkah awal adalah membuat koneksi yang berhasil antara sensor dan VEXcode. Hal ini memerlukan:

Sensor Penglihatan AI.
Otak EXP.
Komputer dengan VEXcode EXP berbasis Aplikasi atau berbasis Web.
Kabel pintar.
Kabel USB-C.

Dengan perlengkapan ini di tangan, lanjutkan di bawah ini untuk melihat langkah-langkah menghubungkan Sensor Penglihatan AI Anda ke VEXcode EXP.

Sensor Penglihatan AI terhubung ke laptop dengan kabel USC C.

1. Hubungkan AI Vision Sensor ke komputer Anda dengan kabel USB-C.

Bilah Alat VEXcode EXP dengan ikon Perangkat disorot di antara ikon Penampil Kode dan Konsol Cetak.

2. Buka VEXcode EXP dan buka menu Perangkat.

Menu Perangkat VEXcode EXP dengan tombol Tambahkan perangkat disorot.

3. Pilih Tambahkan Perangkat.

Menu Perangkat VEXcode EXP setelah tombol Tambahkan perangkat dipilih. Opsi AI Vision disorot.

4. PilihAI Vision.

Tangkapan layar menu Pilih Port yang menunjukkan Port yang tersedia untuk AI Vision Sensor.

5. Pilih port Kabel Pintar yang terhubung dengan sensor.

Menu Pengaturan Sensor AI Vision di VEXcode EXP dengan sensor berlabel AIVision1. Ikon AI Vision Sensor yang besar ditampilkan, dan di bawahnya, tombol biru berlabel Konfigurasi disorot.

6. PilihKonfigurasi.

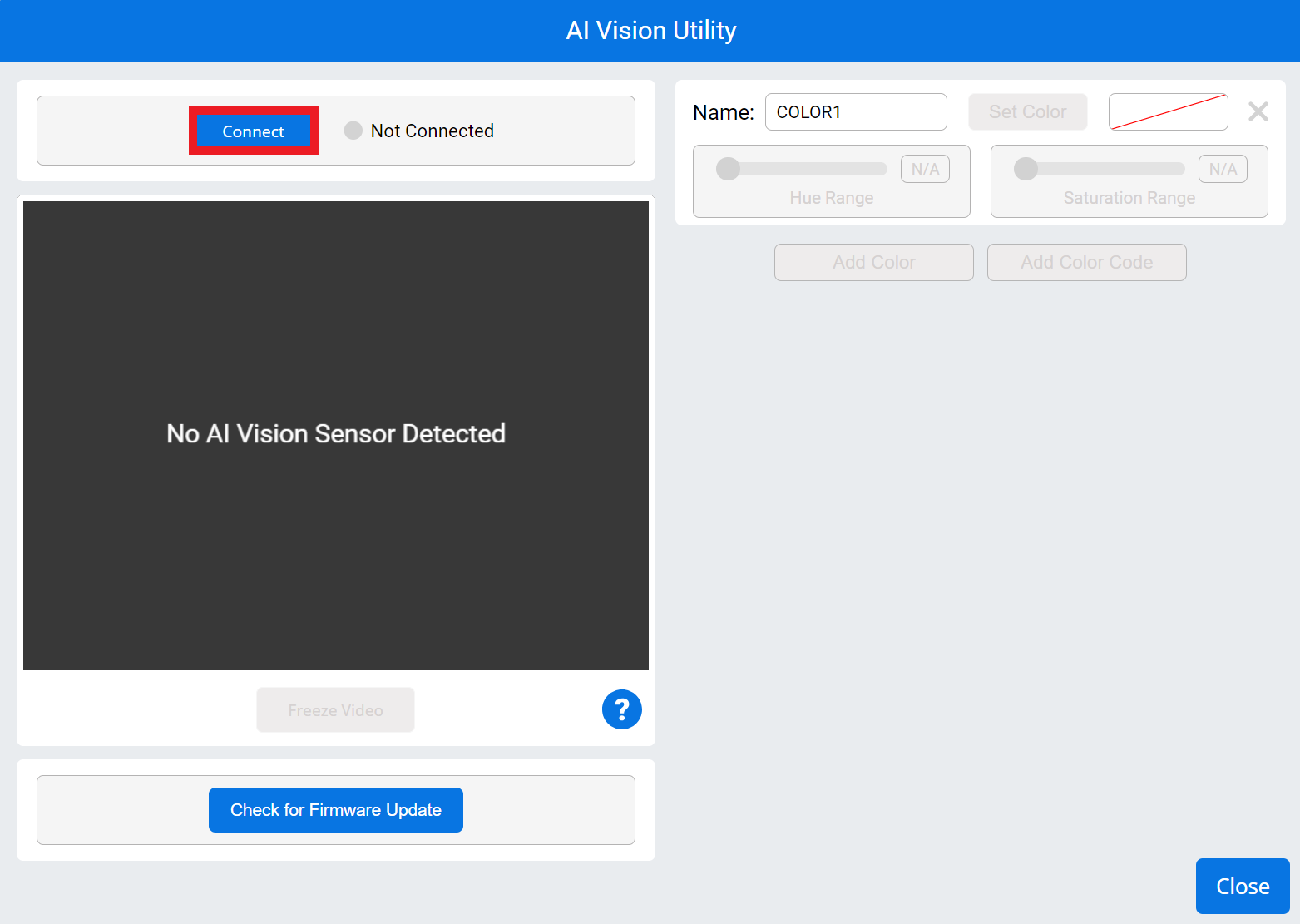

AI Vision Utility tanpa sensor yang terhubung. Umpan langsungnya kosong dan bertuliskan Tidak Ada Sensor Penglihatan AI yang Terdeteksi. Di atas, ada tombol yang disorot bertuliskan Hubungkan.

7. Jendela AI Vision Sensor Utility akan terbuka. Pilih Hubungkan untuk menghubungkan Sensor Penglihatan AI Anda.

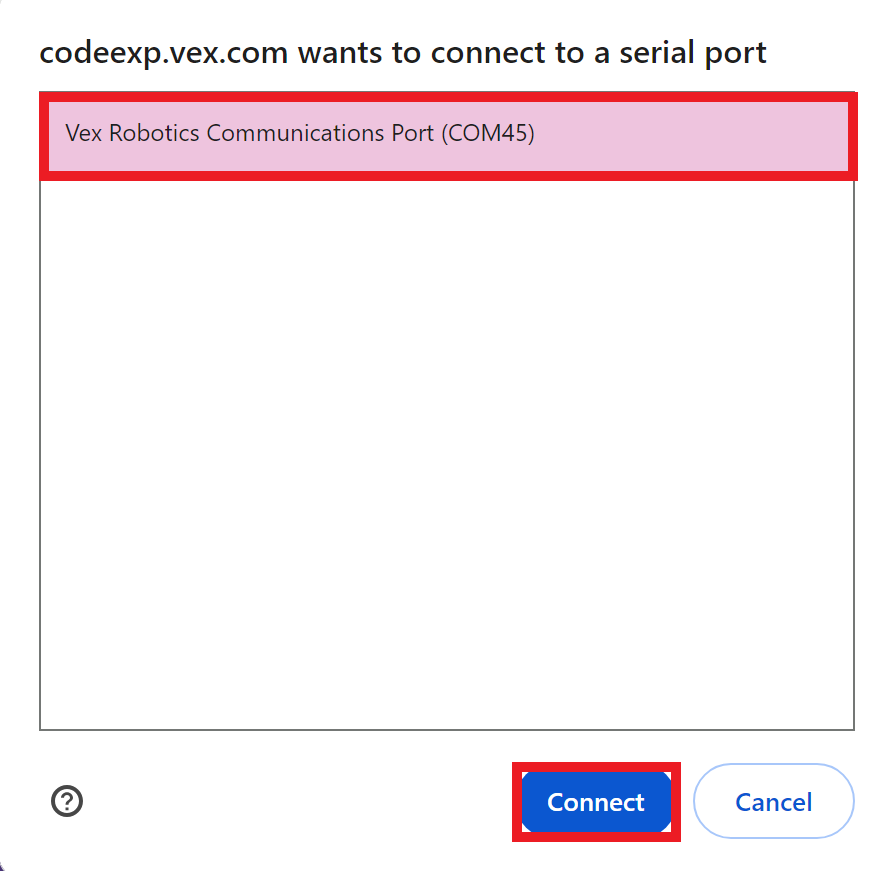

Jendela koneksi peramban, dengan opsi bertuliskan VEX Robotics Communications Port. Opsi Port Komunikasi disorot, dan di bawahnya tombol Hubungkan disorot.

8. Sebuah jendela yang meminta Anda untuk memilih port serial untuk koneksi akan muncul. Pilih satu-satunya pilihan yang tersedia.

Perintah browser yang membaca codeexp.vex.com ingin menggunakan kamera Anda. Di bawah, ada dua pilihan yang bertuliskan Izinkan dan Blokir. Pilihan Izinkan disorot.

9. Kotak dialog yang meminta izin untuk menggunakan kamera Anda akan muncul. Pilih Izinkan.

Catatan: Jika kamera lain sudah tersambung ke komputer Anda, seperti kamera web laptop, Anda mungkin melihat indikatornya menyala sebentar. Hal ini normal dan VEXcode akan menggunakan AI Vision Sensor secara default.

AI Vision Utility dibuka di VEXcode EXP. Tampilan terkini Sensor Penglihatan AI diperlihatkan dan disorot. Di atas, status Tersambung berwarna hijau disorot untuk menunjukkan bahwa koneksi berhasil.

10. Layar video AI Vision Sensor akan menunjukkan apa yang dilihat sensor.

Ini mungkin memakan waktu beberapa detik untuk memperbarui.

Jika tidak diperbarui, periksa sambungan kabel ke sensor dan komputer.

Menu Utilitas AI Vision dengan tombol yang disorot di bawah tampilan saat ini yang bertuliskan Firmware Sudah Diperbarui. Tombolnya berwarna abu-abu, dan versi saat ini tercantum di bawah. Dalam contoh ini versinya adalah Versi 1.0.0.b16.

11. Di bawah layar AI Vision Sensor terdapat informasi tentang firmware AI Vision Sensor.

Menu Utilitas AI Vision menampilkan tombol di bawah tampilan saat ini yang bertuliskan Pembaruan Baru Tersedia. Di bawah tombol tertera versi, dalam contoh ini tertulis Versi 1.0.0.b12.

12. Jika tombol bertuliskan Pembaruan Baru Tersedia, itu berarti Anda perlu memperbarui firmware. Ikuti artikel ini untuk mempelajari tentang Memperbarui Firmware Sensor Penglihatan AI.

Menu Utilitas AI Vision menampilkan tombol di bawah tampilan saat ini yang bertuliskan Firmware Sudah Diperbarui. Tombolnya berwarna abu-abu dan versinya tercantum di bawah. Dalam contoh ini terbaca Versi 1.0.0.b13.

13. Jika tertulis Firmware Terkini maka AI Vision Sensor Anda memiliki firmware terkini dan siap digunakan!

Sensor Penglihatan AI terhubung ke EXP Brain dengan Kabel Pintar.

14. Setelah Anda selesai mengonfigurasi AI Vision Sensor, lepaskan Sensor dari komputer dan pasangkan ke EXP Brain Anda dengan Kabel Cerdas.

Untuk informasi tentang cara mengonfigurasi sensor AI Vision Anda, kunjungi di sini.

Sensor Penglihatan AI terhubung ke EXP Brain dengan Kabel Pintar. Otak ditunjukkan terhubung ke komputer laptop dengan kabel USB.

15. Sekarang Anda dapat menghubungkan EXP Brain ke komputer untuk mengunduh proyek menggunakan AI Vision Sensor.
