Csavar nómenklatúra
A csavarok számozási rendszert használnak a menetátmérő, a hüvelykenkénti menetek, valamint a menethossz megkülönböztetésére. A csavarokhoz két fő számozási rendszer létezik, a standard és a metrikus rendszer.
Szabványos VEX csavarok
A VEX csavarok a szabványos rendszert használják, és a VEX csavaron szereplő első szám a menet átmérője. Következő a szálak hüvelykenkénti értéke, amelyet a megfelelő menethossz követ. Például egy #8-32 x ¼” csavar menetátmérője 0,164” (#8), 32 menet hüvelykenként, menethossza pedig 0,25”
|
hüvelykes számozott csavaroknak megfelelő |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" |
0,073” |
0,086” |
0,099” |
0,112” |
0,125” |
0,138” |
0,164” |
0,190” |
0,216” |
Mint bizonyára tudja, a csavarok számos szerszámmal meghúzhatók. Ezek a szabványos szerszámrendszertől, amely Phillips- és laposfejeket használnak, a metrikus hatszögletű kulcsok használatáig terjednek. A VEX termékek gyakran használnak Torx szerszámokat vagy Star Drive csavarokat. A VEX leggyakrabban Star Drive csavarokat használ, mivel ezek általában nem válnak le olyan könnyen, mint egyes metrikus vagy szabványos csavarok.
| Standard | Metrikus | Star Drive |
|---|---|---|
A csavarok és anyák rögzítése
A csavarokat a fent említett kompatibilis szerszámokkal lehet anyákhoz rögzíteni. Ennek bemutatásához tekintse meg az alábbi videót. A videóból a VEX építésére és a valós életre vonatkozó kulcsfontosságú eleme a "jobbra szoros, balra laza" mondás a csavarok meghúzására vagy lazítására. A készleteszközökről további információért tekintse meg ezt a cikket a VEX könyvtárból a V5 készleteszközökhöz , tekintse meg ezt a cikket a VEX könyvtárból az EXP készleteszközökhöz , vagy tekintse meg ezt a cikket a VEX könyvtárból a V5 Workcell eszközökhöz.
Csavarstílusok
A VEX termékek két különböző típusú csavart alkalmaznak. Az első, gyakran kevésbé használt, de még mindig ugyanolyan fontos, a beállító csavar.
Az állítócsavar eltér a hagyományos csavartól, mivel nincs „feje”. A rögzítőcsavar egy méretben kapható, két különböző fejjel, #8-32 x 0,125” Star Drive. Ezek a rögzítőcsavarok gyakran megtalálhatók a tengelygyűrűkben, a szorítótengely-gallérokban, és becsavarozhatók a leágazásba.
A második csavartípus a szélesebb körben elismert Hatlapfejű és Star Drive Screw (ezeknek van feje a beállítócsavarhoz képest, ami nem).
A csavarok különböző hosszúságban kaphatók, beleértve:
- #6-32 x ¼” és #6-32 x ½”
- #8-32 x ¼” – #8-32 x 2”.
- #6-32 x ½”, #8-32 x ¼”, és #8-32 x ½”
Zárócsavarok. A rögzítőcsavarok menetének egy része nylon bevonattal rendelkezik, amely megakadályozza, hogy meglazuljanak.
Ez a táblázat a Star Drive stílusú csavarokhoz használt elnevezési rendszert mutatja. Ez a táblázat megmutatja az egyes csavarméretek által megengedett maximális nyomatékot.
|
Csillagméret |
Pont pontra (S) (mm) |
Csavar (D) |
MAX nyomaték (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2.5 |
1.4 |
| T8 | 2.3 | M2.5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | M3 & M3.5 | 3.7 |
| T15 | 3.3 | M3,5 & M4 | 6.4 |
| T20 | 3.8 | M4 & M5 | 10.5 |
| T25 | 4.4 | M4,5 & M5 | 15.9 |
| T27 | 5 | M4,5 & M5 & M6 | 22.5 |
| T30 | 5.5 | M6 & M7 | 31.1 |
| T40 | 6.6 | M7 & M8 | 54.1 |
| T45 | 7.8 | M8 & M10 | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |

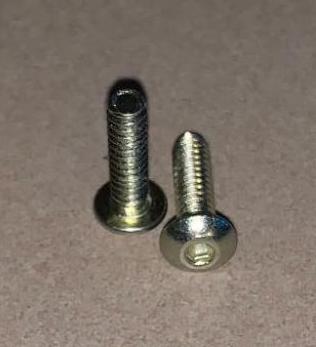

A csavarok kétféle fejjel kaphatók: Hex Drive és Star Drive
- a #6-32 vagy #8-32 hatlapfejű meghajtó csavar, amelyet egy 5/64"-es, illetve 3/32"-es imbuszkulccsal húznak meg
- a #8-32 csillagmeghajtó csavar, amelyet T15 Star meghajtókulccsal vagy T15 csillaghajtású csavarhúzóval húznak meg.
- A csillag típusú fej kevésbé hajlamos a csupaszításra. A forgáspontokhoz vannak #8-32 vállcsavarok is, amelyeknek rövid menet nélküli szakaszuk van, és ez a terület kisebb súrlódást okoz egy forgáspont számára. A teljes táblázat az összes csavarmérettel az oldal alján található.
| #6-32 Hatlapfejű meghajtó csavar | #8-32 Hatlapfejű meghajtó csavar | #8-32 Csillaghajtó csavar |
| 5/64” imbuszkulcs | 3/32” imbuszkulcs | T15 Star meghajtó kulcs |
|
|
|
Anyaginformációk és alkalmazások
Mielőtt elkezdené használni a csavart, fontos megtanulnia, hogyan kell kiválasztani a csavar hosszát. Tekintse meg ezt a videót, hogy többet megtudjon arról, hogyan válassza ki a megfelelő csavarhosszt az építményhez.
V5 intelligens motorok és az összes szabványos VEX anya és támaszték
-
#8-32 Csillaghajtású csavar anyaga: ötvözött acél
- SAE 8-as fokozatú csavarok
- 150 000 PSI szakítószilárdság
- Úgy tervezték, hogy ellenálljon a nagy nyomatéknak, ami lehetővé teszi az építők számára, hogy valóban „lezárják” mechanizmusaikat
- Kompatibilis a V5 Smart Motorokkal és az összes szabványos VEX anyával és támasztékkal
V5 intelligens motorok és az összes szabványos VEX anya és támaszték
-
#8-32 Hatlapfejű meghajtó csavar anyaga: nagy szilárdságú rozsdamentes acél felület nélkül
- Kompatibilis a V5 Smart Motorokkal és az összes szabványos VEX anyával és támasztékkal
-
#8-32 Zárócsavarok
- Alkalmazzon cérnazárat a szálaikra
- A menetrögzítő segít a csavar rögzítésében
- Körülbelül 10-15 alkalommal használható, és továbbra is szilárdan rögzíthető
- A VEX Nylock Nuts-hoz hasonló funkcionalitást biztosít
Csak VEX Cortex motorokhoz és szervókhoz használható
-
#6-32 Csavarokanyag: nagy szilárdságú rozsdamentes acél felület nélkül
- Kompatibilis a 393-as motorokkal és szervókkal
- #6-32 Zárócsavarok
- Alkalmazzon cérnazárat a szálaikra
- A menettartó segít a csavar rögzítésében
- Körülbelül 10-15 alkalommal használható, és továbbra is szilárdan rögzíthető
- A VEX Nylock Nuts-hoz hasonló funkcionalitást biztosít
Minden szabványos VEX anya és támaszték
-
Vállcsavaranyaga: nagy szilárdságú rozsdamentes acél felület nélkül
- Kompatibilis az összes szabványos VEX anyával és támasztékkal
- Készítsen alacsony lejtésű forgócsapokat VEX fémből
- Úgy tervezték, hogy szorosan illeszkedjen egy VEX négyzet alakú furatba, és lehetővé teszi több fémréteg elfordulását
- 0,176" átmérő x 0,20" hosszú váll
- 3/32" VEX hatlapú kulcs meghajtó
Minden szabványos VEX anya és támaszték
-
Hüvelykujjanyag: Műanyag
- Kompatibilis az összes szabványos VEX anyával és támasztékkal
- A szabványos VEX csavarokkal megegyező méretű (#8-32), csak 0,428" átmérőjű recézett fejük van, így kézzel meg lehet húzni vagy lazítani
- Kiválóan alkalmas olyan alkalmazásokhoz, ahol egy csavart többször kell behelyezni vagy eltávolítani, például a robot hozzáférési paneleihez vagy az akkumulátortartókhoz. Vagy olyan helyzetben, amikor nem preferálják az eszközök használatát, például bizonyos oktatási beállításokban.
A VEX által értékesített csavarok teljes listája
Ennek a táblázatnak az a célja, hogy megjelenítse a VEX által forgalmazott csavarok teljes listáját. Ennek a táblázatnak a használata láthatatlan alternatívákat kínálhat, amelyeket beépíthet a buildbe.
|
Csavar stílus |
Csavar hossza / típusa |
Csavar |
SKU |
|---|---|---|---|
|
#8-32 Star Drive |
1/8" |
#8-32 x 1/8" csillag meghajtó készlet csavar (32 darabos csomag) |
276-6098 |
|
1/4" |
#8-32 x 1/4" csillag meghajtó csavar (100 db) |
276-4990 276-5006 |
|
|
3/8" |
#8-32 x 3/8" csillagmeghajtó csavar (100 db-os csomag) |
276-4991 |
|
|
1/2" |
#8-32 x 1/2" csillag meghajtó csavar (100 db) |
276-4992 |
|
| 5/8" |
#8-32 x 5/8 hüvelykes csillagmeghajtó csavar (100 darabos csomag) |
276-4993 |
|
| 3/4" |
#8-32 x 3/4" csillagmeghajtó csavar (100 darabos csomag) | 276-4994 |
|
| 7/8" |
#8-32 x 7/8 hüvelykes csillagmeghajtó csavar (100 darabos csomag) | 276-4995 |
|
| 1" |
#8-32 x 1000"-es csillagmeghajtó csavar (100-as csomag) | 276-4996 |
|
| 1,25" |
#8-32 x 1,250" csillagmeghajtó csavar (50 db-os csomag) | 276-4997 |
|
| 1,5" |
#8-32 x 1500" csillagmeghajtó csavar (50 darabos csomag) | 276-4998 |
|
| 1,75" |
#8-32 x 1,750 hüvelykes csillagmeghajtó csavar (50 darabos csomag) | 276-4999 |
|
| 2" |
#8-32 x 2000" csillagmeghajtó csavar (25 darabos csomag) | 276-5004 |
|
| 2,25" |
#8-32 x 2,250 hüvelykes csillagmeghajtó csavar (25 darabos csomag) | 276-8015 |
|
| 2,5" | #8-32 x 2500" csillagmeghajtó csavar (25 darabos csomag) | 276-8016 |
|
Csavar stílus |
Csavar hossza / típusa |
Csavar |
SKU |
|---|---|---|---|
|
#8-32 Hex Drive |
1/4" |
#8-32 x 1/4" csavar (100 db)
|
275-1002 275-1260 |
|
3/8" |
#8-32 x 3/8" csavar (100 db) |
275-1003 | |
|
1/2" |
#8-32 x 1/2" csavar (100 db) |
275-1004 275-1261 |
|
| 5/8" |
#8-32 x 5/8" csavar (100 db) |
275-1005 |
|
| 3/4" |
#8-32 x 3/4" csavar (100-as csomag) |
275-1006 |
|
| 7/8" |
#8-32 x 7/8" csavar (100 db) |
275-1007 |
|
| 1" |
#8-32 x 1000" csavar (100-as csomag) |
275-1008 |
|
| 1,25" |
#8-32 x 1,250" csavar (50 darabos csomag) |
275-1009 |
|
| 1,5" |
#8-32 x 1500" csavar (50 darabos csomag) |
275-1010 |
|
| 1,75" |
#8-32 x 1,750" csavar (50 darabos csomag) |
275-1011 |
|
| 2" | #8-32 x 2000" csavar (25 darabos csomag) | 275-1012 | |
|
Speciális csavar |
Hüvelykujj csavar |
1/2 hüvelykes csavar (50 darabos csomag) |
275-1485 |
| Vállcsavar |
#8-32 vállcsavarok (25 darabos csomag) | 276-1408 | |
|
#6-32 Hex Drive |
1/4" |
#6-32 x 1/4" csavar (50 darabos csomag) | 275-0659 |
| 1/2" |
#6-32 x 1/2"-es csavar (50-es csomag) #6-32x1/2"-es zárócsavar (100-as csomag) |
275-1169 276-1958 |
