VEX IQ-t használ (1. generáció)? Lásd ezt a cikket.
A VEXcode IQ (2nd gen) programozás megkezdésekor a hajtáslánc kategóriából származó blokkok nem jelennek meg az eszköztárban, amíg a hajtásláncot nem konfigurálták.
Projektenként csak egy hajtáslánc konfigurálható.
Hajtáslánc hozzáadása
A hajtáslánc konfigurálásához válassza az Eszközök ikont az Eszközök ablak megnyitásához.
Válassza ki azt a generációt, amellyel dolgozik.
Válassza az „Eszköz hozzáadása” lehetőséget.
Válassza a „Hajtómű 2-motor” lehetőséget.
Megjegyzés: A 4 motoros hajtáslánc konfigurálásához tekintse meg ezt a cikket.

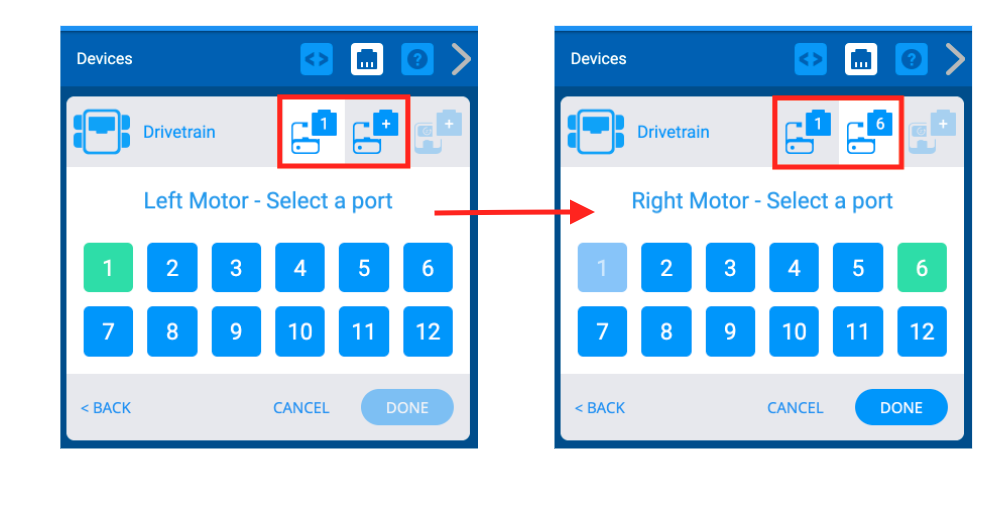

Válassza ki, hogy a VEX IQ Brain mely portjaihoz csatlakozik a bal motor és a jobb motor. A más eszközökhöz már konfigurált portok nem lesznek elérhetők.

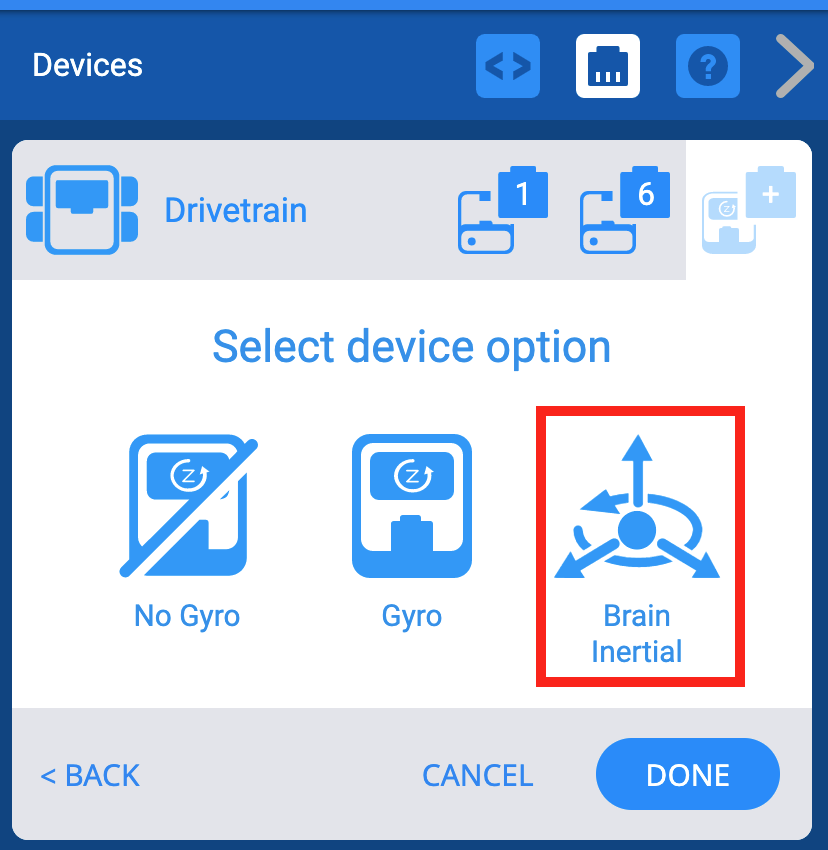

Az IQ (2. generációs) agy beépített giroszkóppal rendelkezik, amelyet "agy tehetetlenségnek" neveznek, hogy megkülönböztesse azt a külső giroszkóptól, amelyet az IQ (1. generációs) agy konfigurálásakor adnak hozzá. A giroszkóp konfigurálásához válassza a „Brain Inercial” lehetőséget.
Megjegyzés: A (2. generációs) agyba épített 'Brain Inercial' giroszkóp az óramutató járásával megegyezően forog, míg az (1. generációs) giroszkóp az óramutató járásával ellentétes irányban.
Észre fogja venni, hogy az Eszközök ablak jobb felső sarkában megjelenik a Brain Inercial ikon.
A hajtáslánc konfigurálása után válassza a „Kész” lehetőséget, hogy elküldje az eszközt a konfigurációnak, vagy a „Mégse” lehetőséget, hogy visszatérjen az Eszközök menübe.
Megjegyzés: A „Cancel” (Mégse) kiválasztása visszavonja az eszközön végzett minden módosítást, és nem lesz a konfiguráció része.
A hajtáslánc portszámainak megváltoztatása

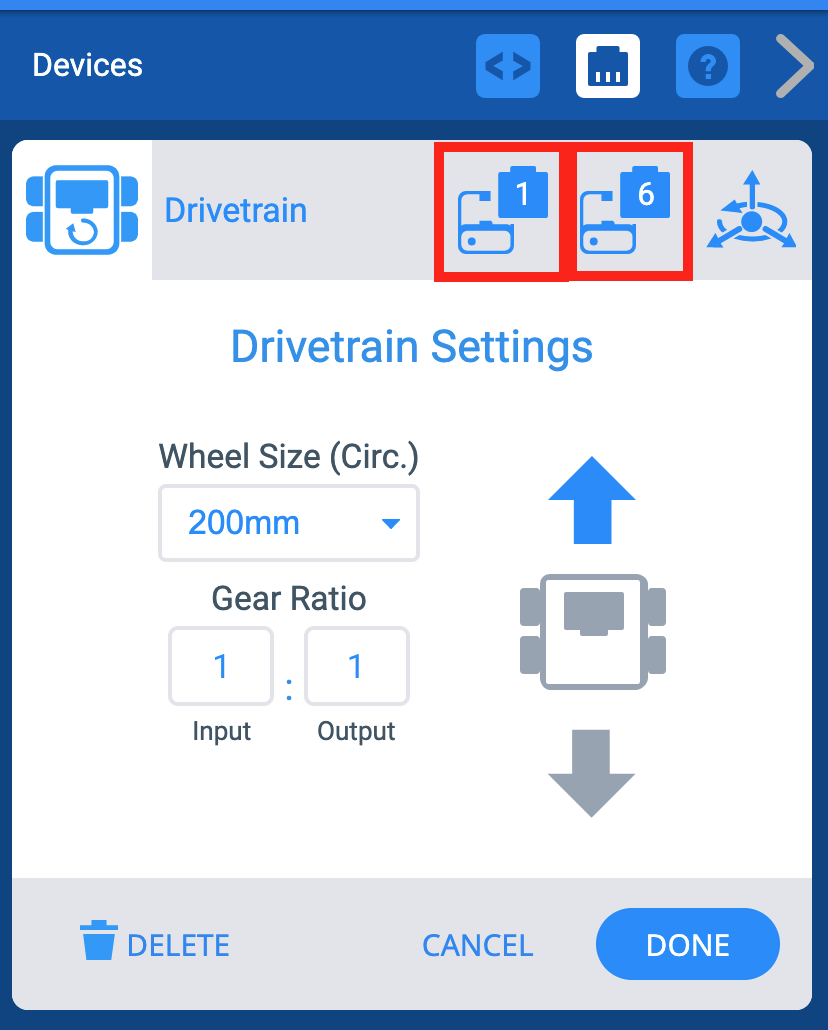

Módosíthatja a bal motorok és a jobb oldali motorok portszámait a hajtásláncban, ha kiválaszt egy dugaszoló ikont az Opciók képernyő jobb felső sarkában.

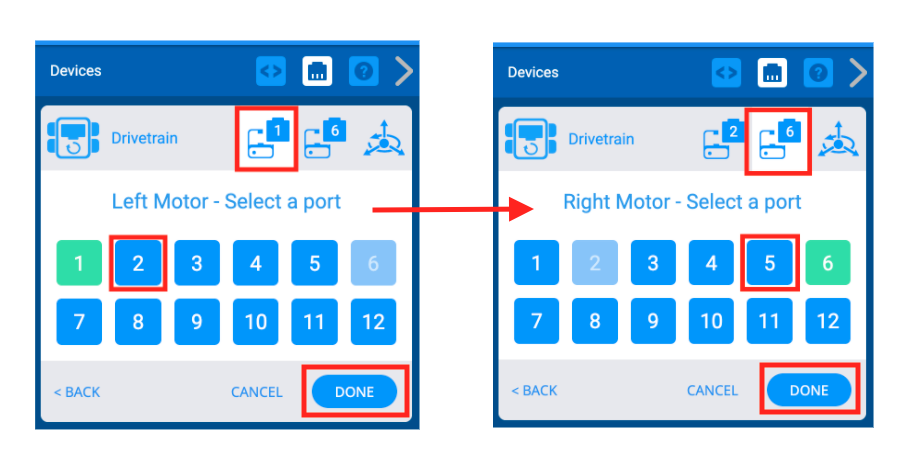

Válasszon egy másik portot a Port Selection képernyőn, és a port száma zöldre vált.
Ezután válassza a Kész lehetőséget a módosítás elküldéséhez.
A hajtáslánc kerékméretének megváltoztatása
A hajtáslánc kerékméretét a „Kerékméret” alatti legördülő menü kiválasztásával módosíthatja.
A hajtáslánc áttételének megváltoztatása

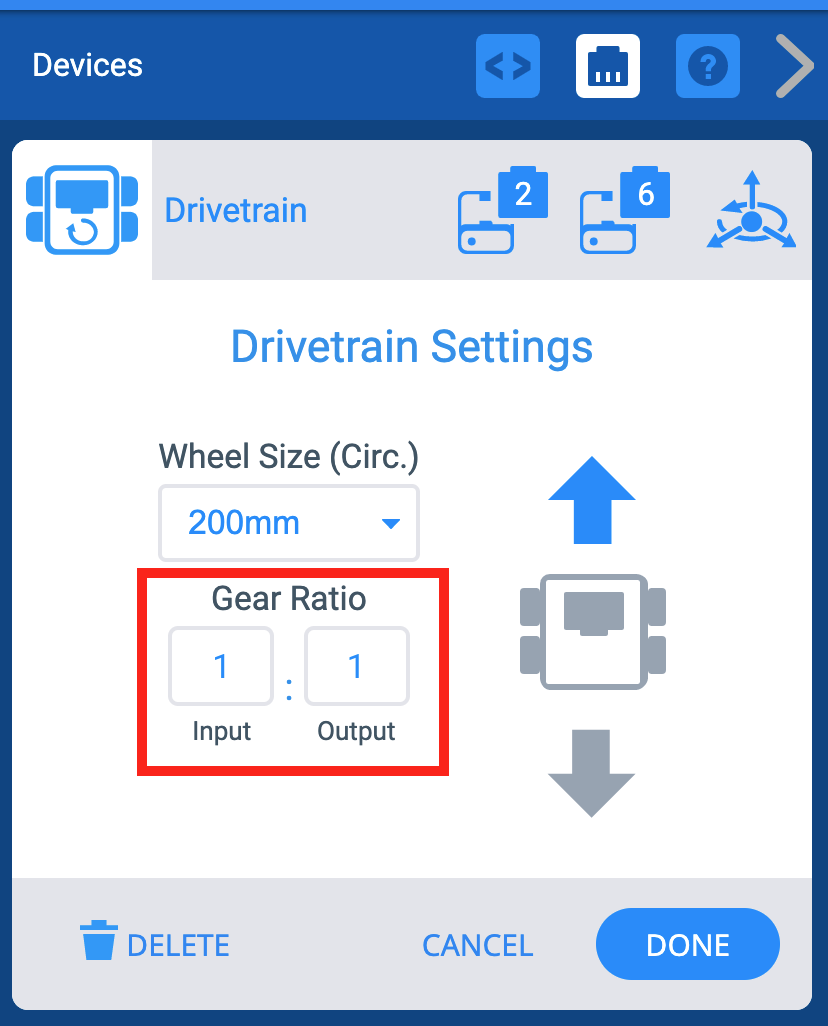

A hajtáslánc áttételi arányát az „Input” és „Output” mezőkbe való beírással módosíthatja.
Hajtáslánc tolatása

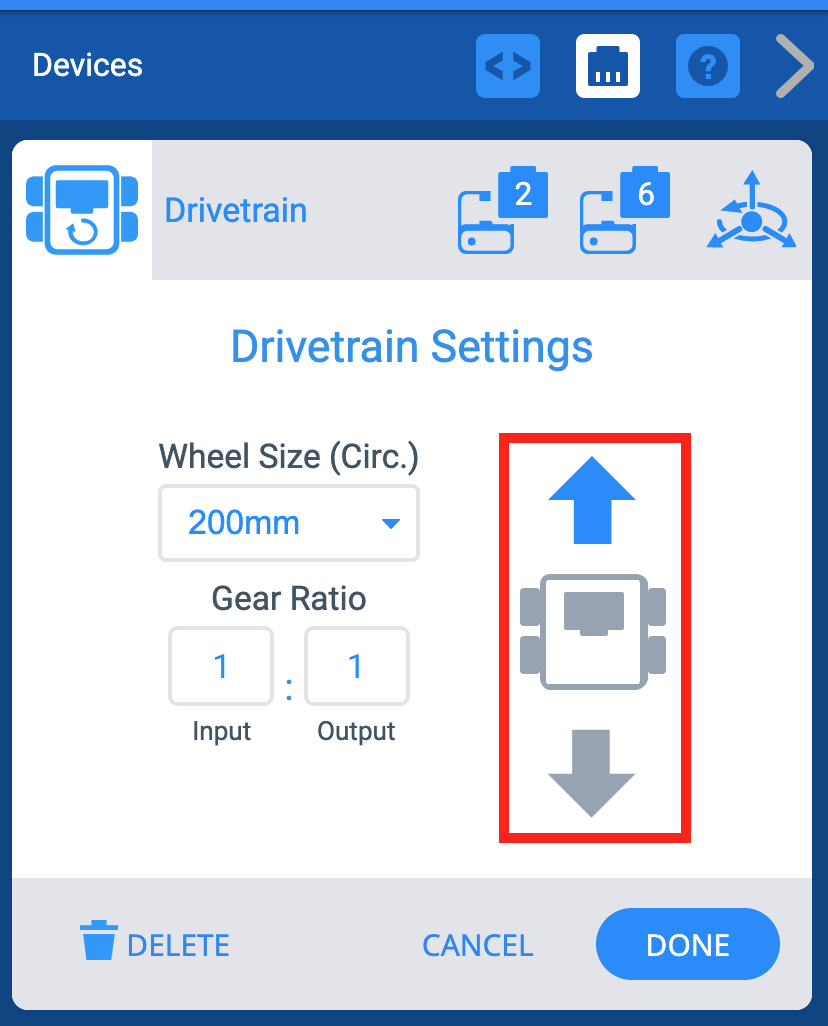

Az Opciók képernyő lehetővé teszi a hajtáslánc irányának megfordítását is.
Hajtáslánc törlése
A hajtáslánc a képernyő alján található „Törlés” opció kiválasztásával is törölhető.
