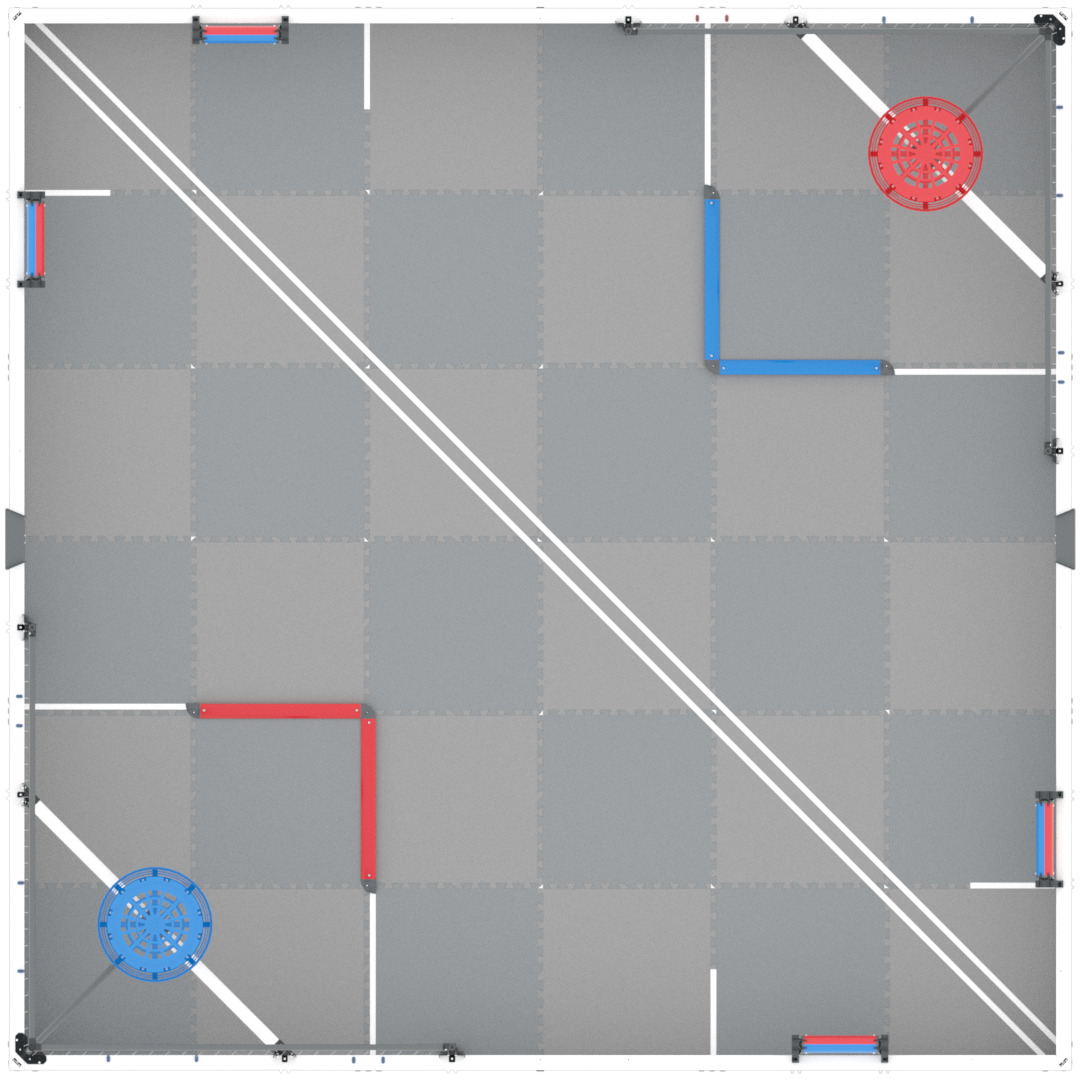

A VEX Robotics Competition (VRC) virtuális készségmező mérete és felépítése megegyezik a személyes készségmérkőzések pályájával. Ez az információ hasznos lehet projektek létrehozásakor a VRC Virtual Skillsprogramban.
Mező méretei
A mezőn lévő minden lapka 600 x 600 mm méretű (~24 hüvelyk x 24 hüvelyk).

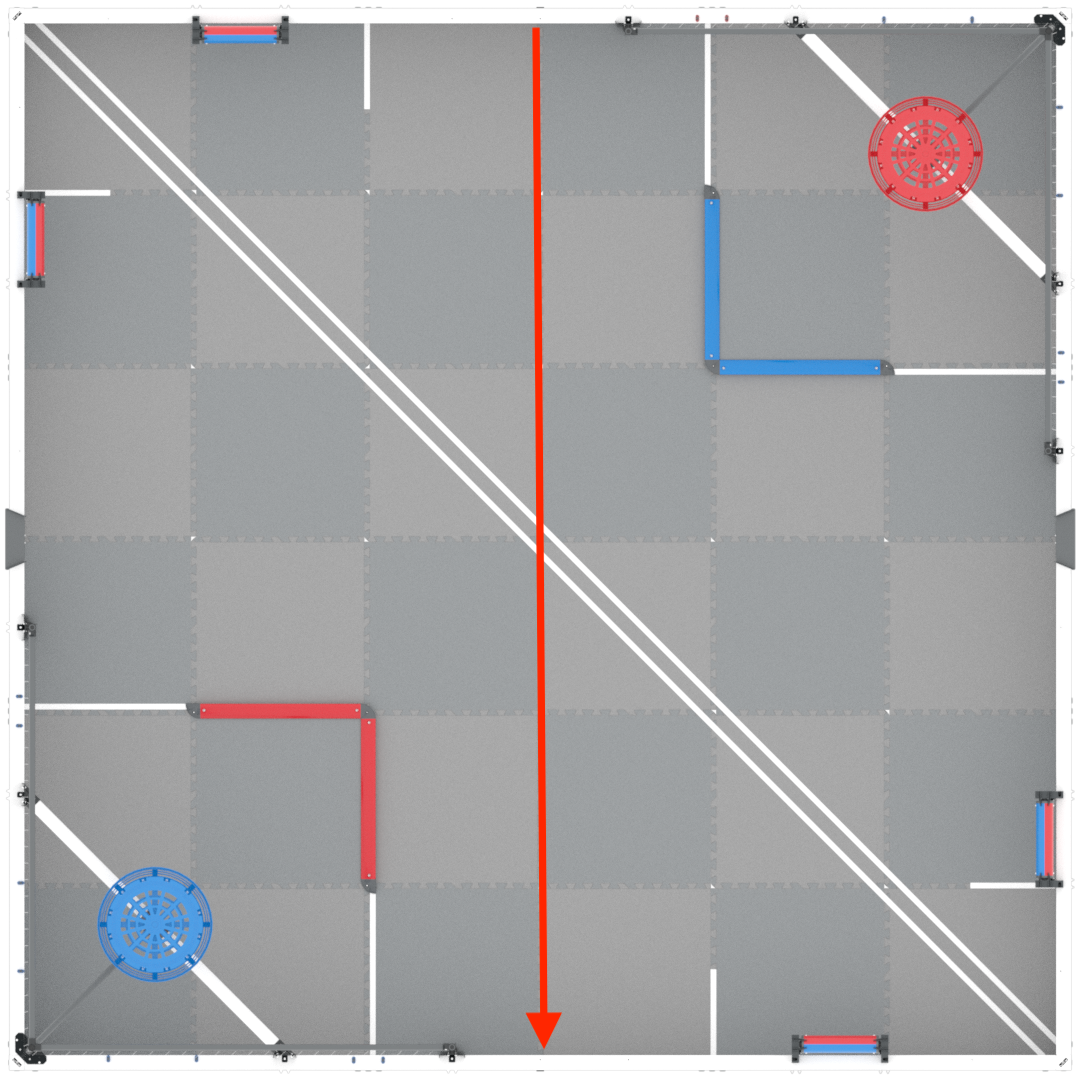

A mező hat teljes lapka hosszú.
A mező összesen 3,65 m (~12 láb) hosszú.
A mező hat teljes lapka széles.
A mező összesen 3,65 m (~12 láb) széles.
Mérési megjegyzések:
- Minden teljes csempemérés a csempe szélén kezdődik és ér véget.
- A teljes terepi mérés a terepi kerület belső szélén kezdődik és ér véget.
Mezőkoordináták
A VRC Virtual Skills-ben Moby, az idei Hero Bot egy GPS-érzékelővel van felszerelve, amely jelzi a helyzetét és a szögét. A GPS-érzékelő jelenti a Moby forgásközéppontjának (X, Y) koordinátáit a terepen, milliméterben vagy hüvelykben. Ez felhasználható Moby kódolására, hogy meghatározott helyekre vezessen, és navigáljon a VRC Virtual Skills Fieldben az érzékelők visszacsatolásával a beállított távolságok helyett.
A VRC virtuális készségek mezője körülbelül -1800 mm-től 1800 mm-ig terjed az X és Y pozíciókban.
A középső hely vagy az origó (0,0) a Semleges mobilcélnál található a Mező közepén.
A gyűrűk, platformok és mobil célok a VRC virtuális készségmezőn ugyanolyan méretűek és ugyanazon a helyen vannak, mint egy személyes készségmérkőzés mezője.
Ebben a cikkben talál további információt a játékelemek helyéről a VRC Virtual Skills Fieldterületén.
Tekintse meg a VRC játék kézikönyvét az egyes játékelemekkel kapcsolatos további információkért.
