A Coder és Coder kártyák képernyő nélküli módszert kínálnak a 123 Robot kódolására. Ez a cikk áttekintést nyújt a kódoló használatáról.


Az elemek behelyezése a kódolóba

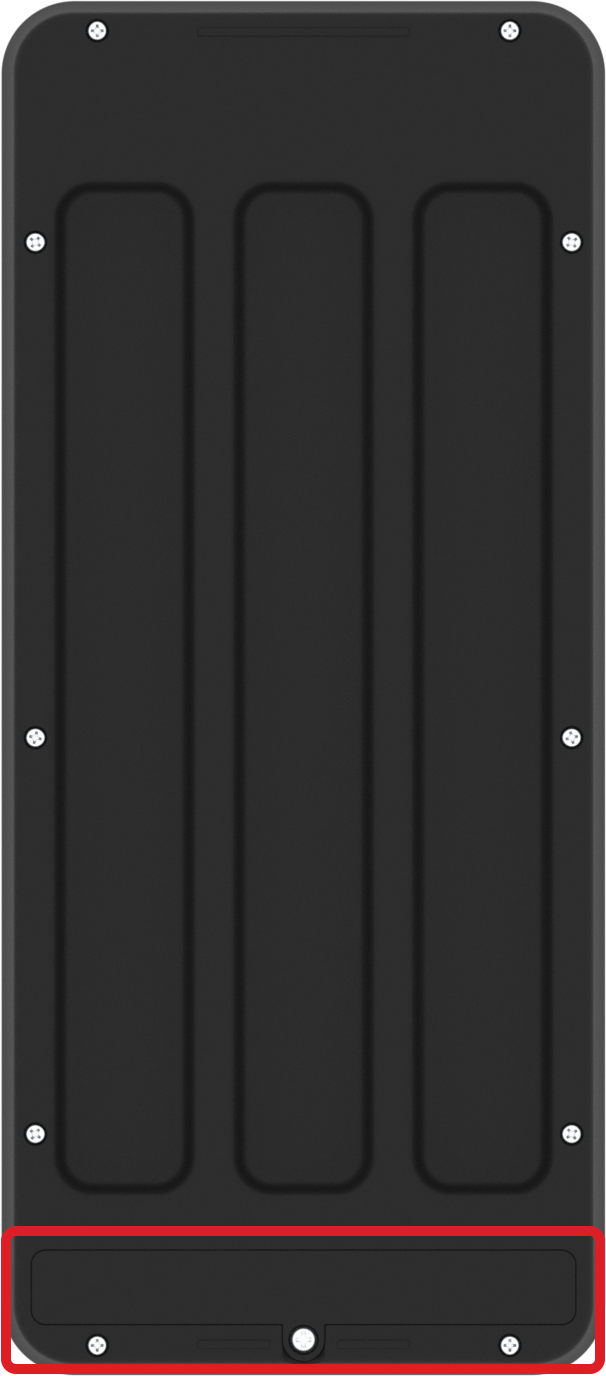

Egy kis csavarhúzóval nyissa ki a kódoló hátulján található elemtartó fedelét, és helyezzen be 2 db AAA elemet. Az elemeknek körülbelül 6 hónapig ki kell bírniuk, mielőtt ki kellene cserélni.

Megjegyzés: A VEX 123 osztálytermi csomagok egy csavarhúzót tartalmaznak az elemajtó nyitásához és zárásához.


A kódoló bekapcsolása

A kódoló bekapcsolásához nyomja meg a Start gombot. A kódoló tetején lévő jelzőfény zölden világít, jelezve, hogy be van kapcsolva.


A kódoló és a 123-as robot összekapcsolása

A kódoló és a 123 robot összekapcsolásához vagy párosításához a kódolót és a 123 robotot is be kell kapcsolni. Nyomja meg a 123 Robotot egy felület mentén, hogy „felébressze”, majd nyomja meg a Start gombot a kódolón a bekapcsoláshoz. Hallgassa meg a következő animációt, hogy hallja a 123 Robot "ébredését".


Nyomja meg és tartsa lenyomva a kódoló Start és Stop gombját, valamint a 123 Robot Bal és Jobb gombját legalább 5 másodpercig.

A jelzőlámpák sárgán világítanak a kódoló és a 123-as robot tetején. A párosítási folyamat megkezdéséhez engedje el a gombokat. A folyamat akkor fejeződik be, amikor a 123 Robot kiadja a csatlakoztatott hangot és fehéren villog, és a kódoló tetején lévő jelzőfény zölden villog. Hallgassa meg a következő animációt a csatlakozási hang meghallgatásához.

A kódoló megjegyzi és automatikusan újracsatlakozik az utoljára használt 123 robothoz. Amikor a kódoló megtalálja a korábban csatlakoztatott 123-as robotot, automatikusan újracsatlakozik, és a 123-as robot kiadja a csatlakoztatott hangot. Hallgassa meg a következő animációt a csatlakozási hang meghallgatásához.

A kódoló másik 123-as robothoz való csatlakoztatásához ismételje meg a csatlakozási folyamatot egy másik 123-as robottal.

Megjegyzés: Ha csatlakozik a kódolóhoz, a 123-as robot nem lép le időtúllépéssel, hanem bekapcsolva marad, amíg a kódolót nem ki van kapcsolva, vagy maga a 123 Robot ki van kapcsolva.


A kódoló használata

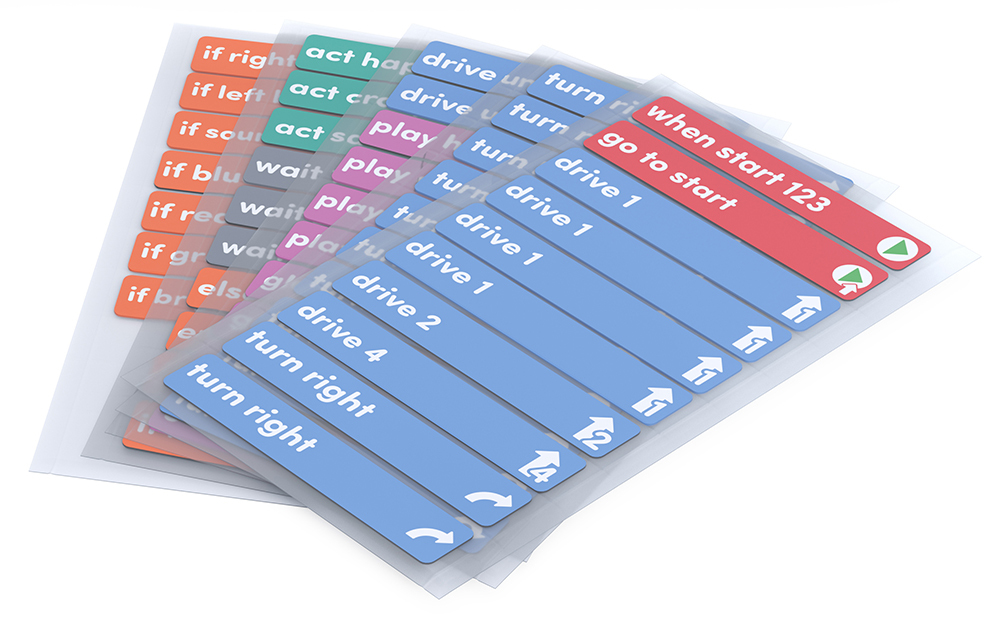

A VEX 123 kódolóval projekteket hozhat létre, amelyekkel életre keltheti 123-as robotját kóddal. A Coder kártyákat a kódolóval való projektek építésére használják.

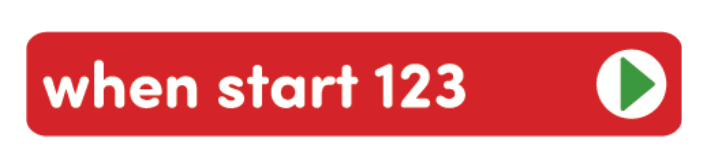

A projektnek mindig a legfelső nyílásban, fehér nyíllal jelölt When Start 123 Coder kártyával kell kezdődnie.

Helyezze be a kódoló kártyákat jobb oldalról, a védőburkolat alatti kódolónyílásba csúsztatva.

A védőburkolat jobbra csúsztatásával is levehető. Amikor visszahelyezi a kódoló fedelét, a védőburkolatot be kell illeszteni a kódoló tetején és alján lévő hornyokba, mielőtt a helyére pattanna. Hallgassa meg a következő animációt, és hallja, hogy a védőburkolat a helyére kattan.

Ha folytatni szeretné a projekt felépítését a kódolóval, csúsztasson további kódolókártyákat a számozott nyílásokba. A kódoló felülről lefelé olvassa a projektet. Az egyes kódolókártyák működésével kapcsolatos további információkért tekintse meg a Coder-kártyák használati útmutatóját.

Projekt módosításához távolítsa el vagy rendezze át a kódoló kártyákat úgy, hogy kicsúsztatja őket a nyílásból, és visszahelyezi őket a kívánt helyre.

Megjegyzés: Csak akkor cserélje le a kódolókártyákat egy projektben, ha a 123-as robot leállította a projektet. Ne kezelje a kódoló kártyákat, amíg egy projekt folyamatban van.

A kódoló és kódoló kártyákkal történő kódolásról további információkért tekintse meg a Kódoló és kódoló kártyák szakaszt a VEX Libraryrészében.


A Coder projekt indítása


Amikor a 123-as robot és a kódoló csatlakoztatva van, nyomja meg a Start gombot a projekt elindításához a 123-as roboton.

Amikor megnyomja a Start gombot, az egyes kódolókártya-nyílások bal oldalán lévő jelzőlámpák sorban villognak, miközben a kódoló beolvassa a projektben lévő minden kódoló kártyát.

Ha valamelyik kódolókártya-nyílás nem zölden jelenik meg, további információért olvassa el a kódoló VEX Library hibaelhárítása című cikket.

Hallani fogja a 123 Robot indítóhangját, amikor elindítja a projektet. Amint minden kódoló kártya beolvasásra kerül, a kódoló kártya melletti jelzőfény zölden világít. Amikor a projekt befejeződik, a 123 Robot lejátssza a kész hangot. Hallgassa meg a következő animációt, hogy hallja a kezdés és a befejezés hangját.

A projekt újraindításához, vagy a projekt megváltoztatásához és egy másik elindításához távolítsa el vagy cserélje ki a kódoló kártyákat szükség szerint, majd nyomja meg újra az Indítás gombot.


A Coder projekt leállítása futás közben

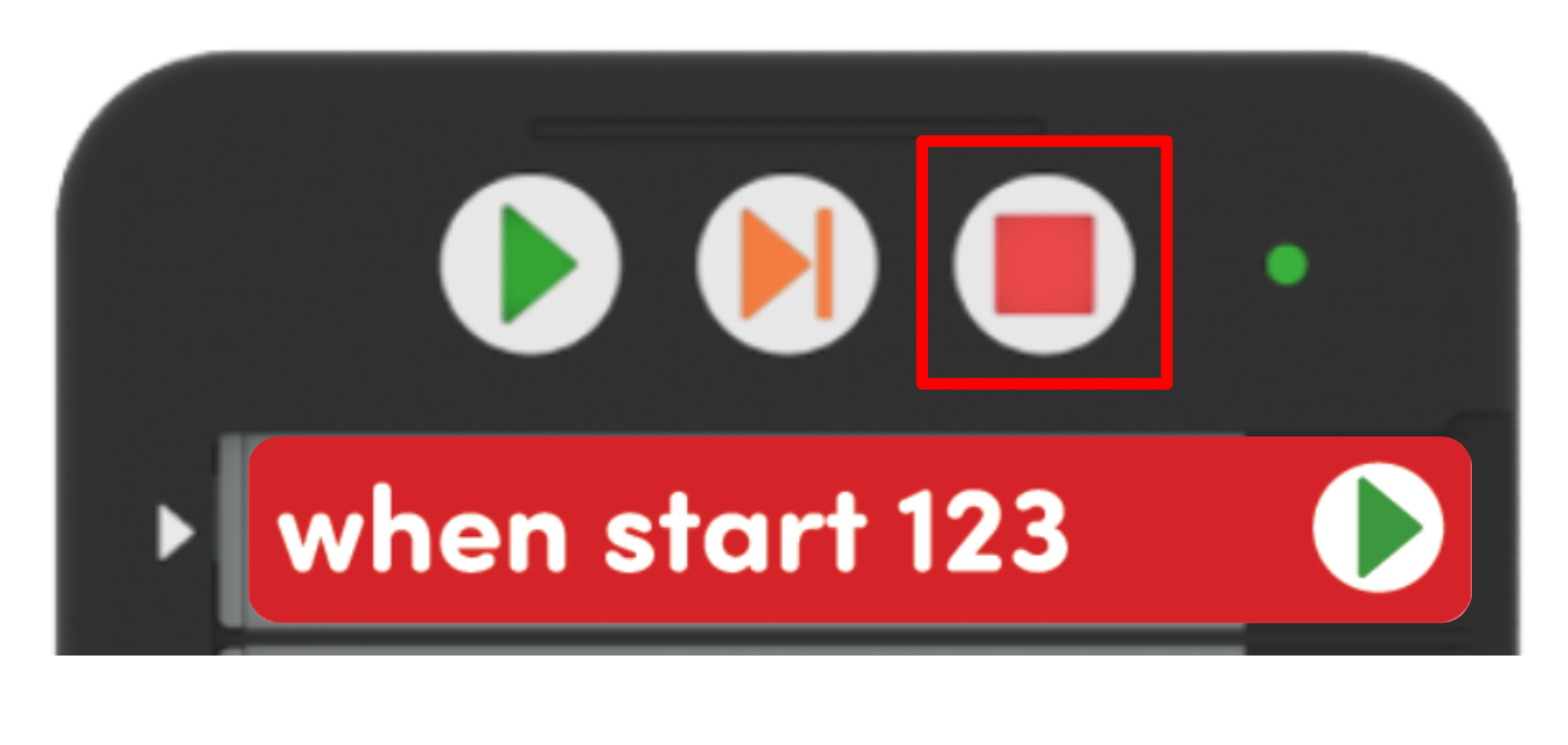

Nyomja meg a Stop gombot, hogy a 123-as robot bármikor leállítson egy projektet.

A Stop gomb megnyomásakor a kódoló tetején lévő jelzőfény pirosan világít. A 123 Robot leállítja tevékenységét, és a kódoló kártyanyílások melletti jelzőlámpák kialszanak.


A kódoló Step gombjának használata


A Stepping segítségével egyénileg léphet át egy kódoló projekten. Normális esetben, amikor egy kódoló projekt fut, az egyik kártyáról a másikra lép, amint a művelet befejeződött. A Lépés funkció segítségével elindíthat egy projektet, de egy speciális módban, ahol Ön szabályozza a folyamatot. A Step gomb használatakor a 123-as robot minden kódolókártya után szünetet tart, amíg a Step gombot újra meg nem nyomják.

A lépések hasznosak lehetnek a 123 Robot és az egyes kódolókártyák viselkedése közötti kapcsolat megteremtésében, valamint egy projekt hibaelhárításában vagy hibakeresésében. Ha többet szeretne megtudni arról, hogyan léphet át egy projekten a Coderrel, tekintse meg a VEX Library cikket.


A kódoló kikapcsolása

A kódoló kikapcsolásához nyomja meg és tartsa lenyomva a Stop gombot, amíg a kódoló tetején lévő jelzőfény ki nem alszik.

A kódoló kikapcsolása a csatlakoztatott 123-as robotot is kikapcsolja. A csatlakoztatott 123-as robot kikapcsolása a kódolót is kikapcsolja.
