Az akkumulátor energiát biztosít az összes motor, érzékelő és az agy működéséhez.

Az akkumulátor töltése

Az akkumulátor töltése a töltőportjához csatlakoztatott USB-C kábellel.

Az akkumulátor töltéséhez csatlakoztassa az akkumulátort egy áramforráshoz a VEX GO Kitben található USB-C kábel segítségével.

megjegyzés: minden VEX GO Kithez tartozik USB-C töltőkábel, de csak a VEX GO Classroom Bundle csomaghoz tartozik AC adapter.

Jelzőfények az akkumulátoron

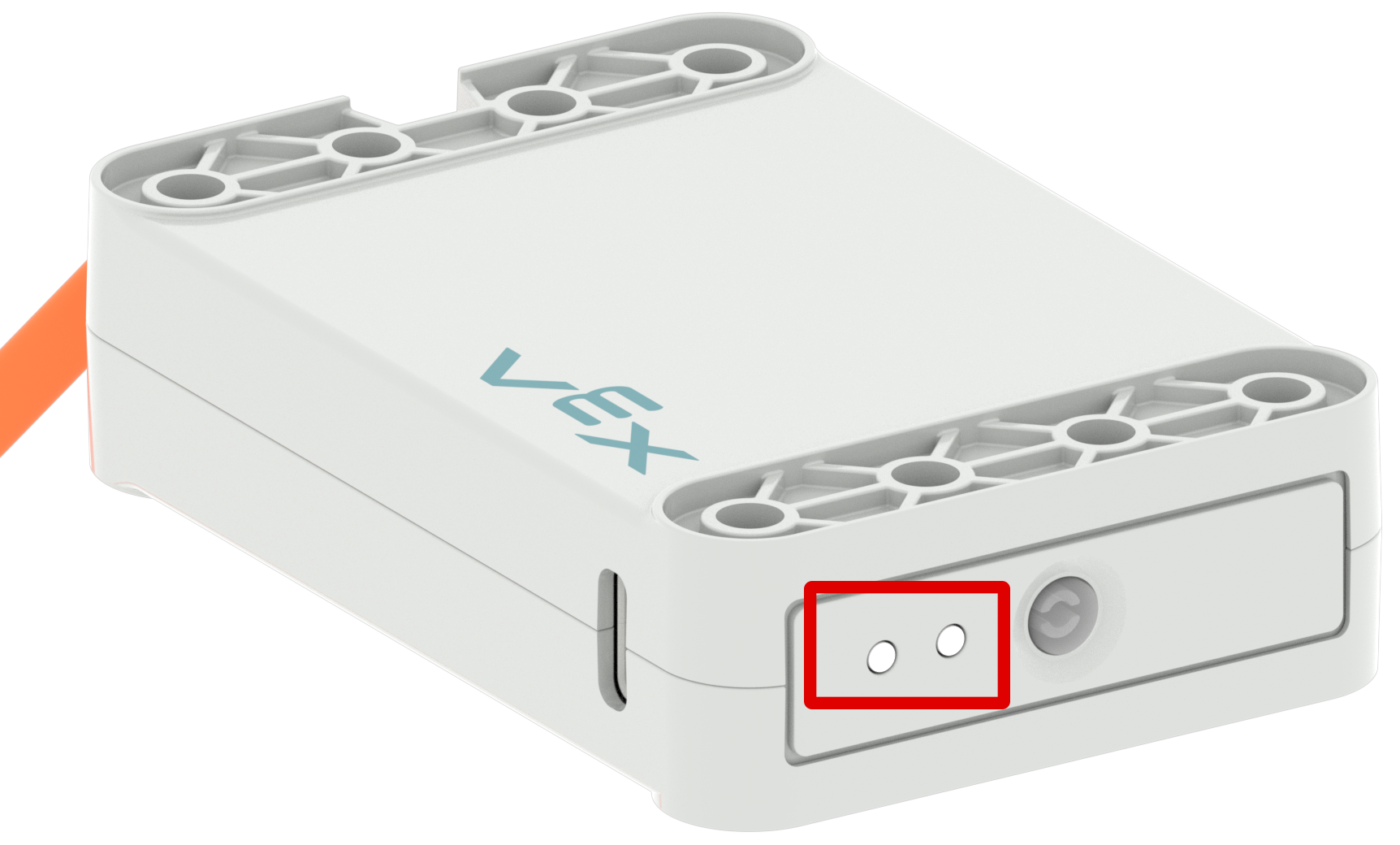

Az akkumulátor két jelzőlámpája a töltőcsatlakozó közelében piros mezőben van kiemelve.

Az Akkumulátor oldalán két jelzőfény jelzi az akkumulátor állapotát.

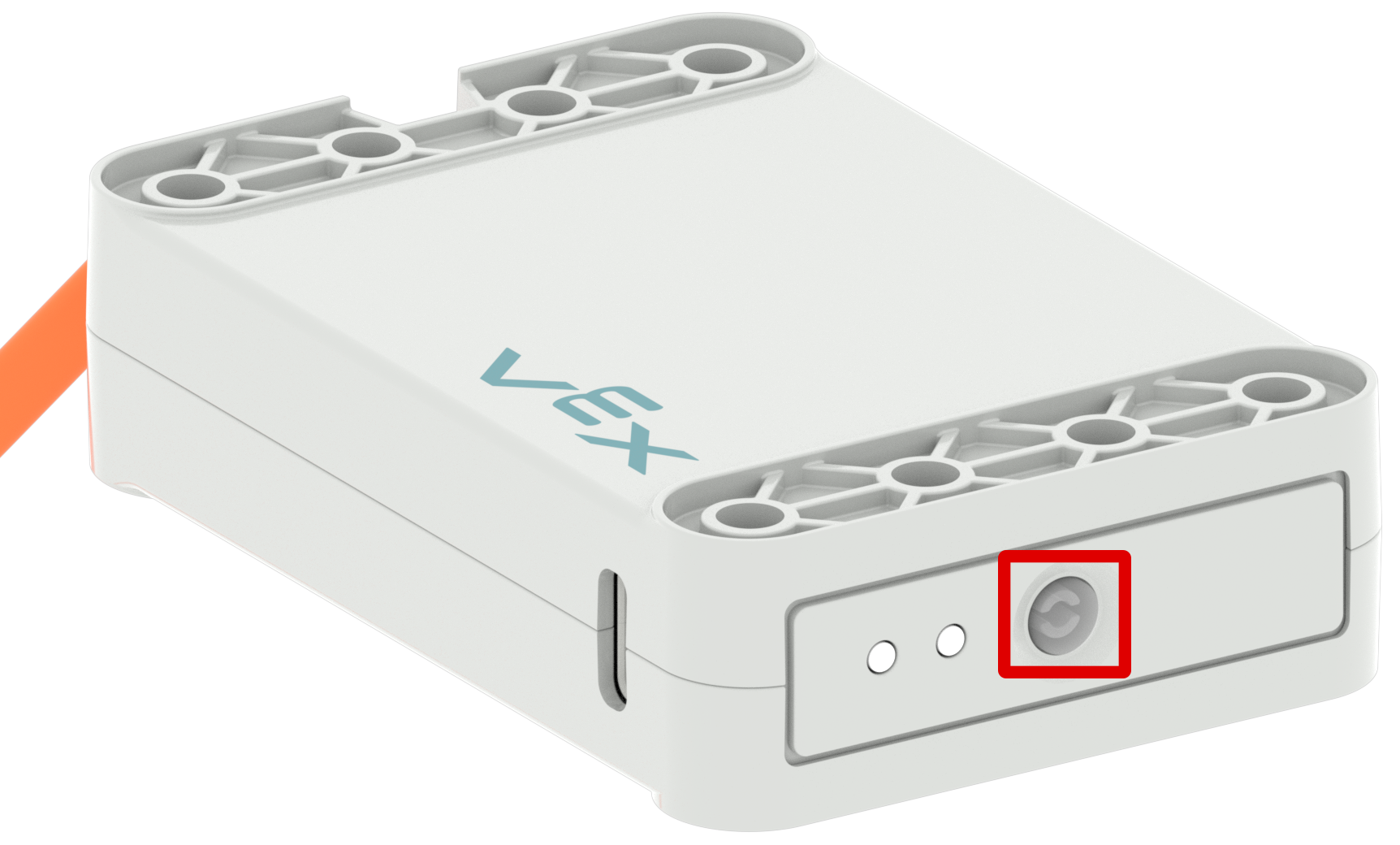

Az Akkumulátor tápfeszültségjelző gombja a jelzőlámpák közelében piros mezőben van kiemelve.

Az Akkumulátoron lévő jelzőfények melletti gomb megnyomása jelzi az aktuális állapotot.

Az akkumulátor két jelzőfénye zölden világít, jelezve, hogy teljesen fel van töltve.

Két zöld fény jelzi, hogy az akkumulátor teljesen fel van töltve (75-100%).

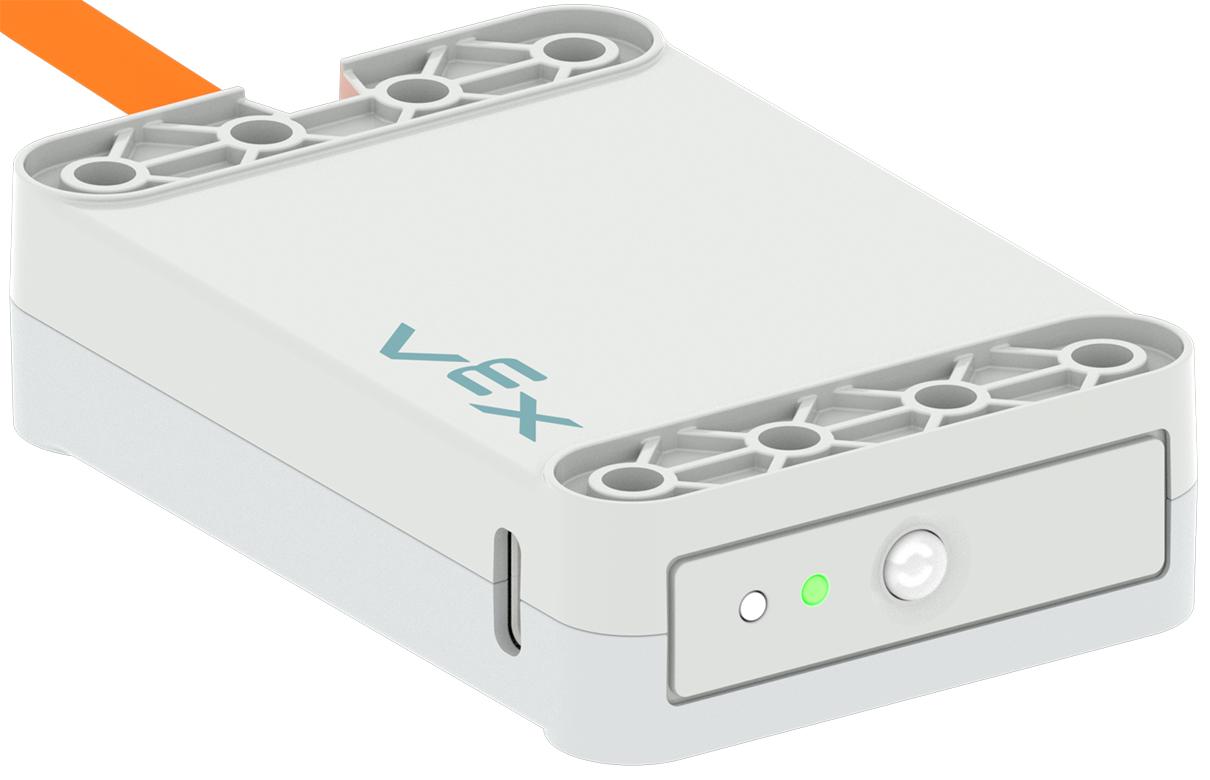

Az akkumulátor a két jelzőfény közül csak az egyik zölden világít, jelezve, hogy részben fel van töltve.

Egy zöld fény azt jelzi, hogy az akkumulátor részben fel van töltve (25-75%).

Az akkumulátor a két jelzőfény egyike pirosan világít, jelezve, hogy alacsony a töltöttsége.

Egy piros fény azt jelzi, hogy az akkumulátor töltöttsége alacsony (0-25%).

Amikor az akkumulátor aktívan töltődik

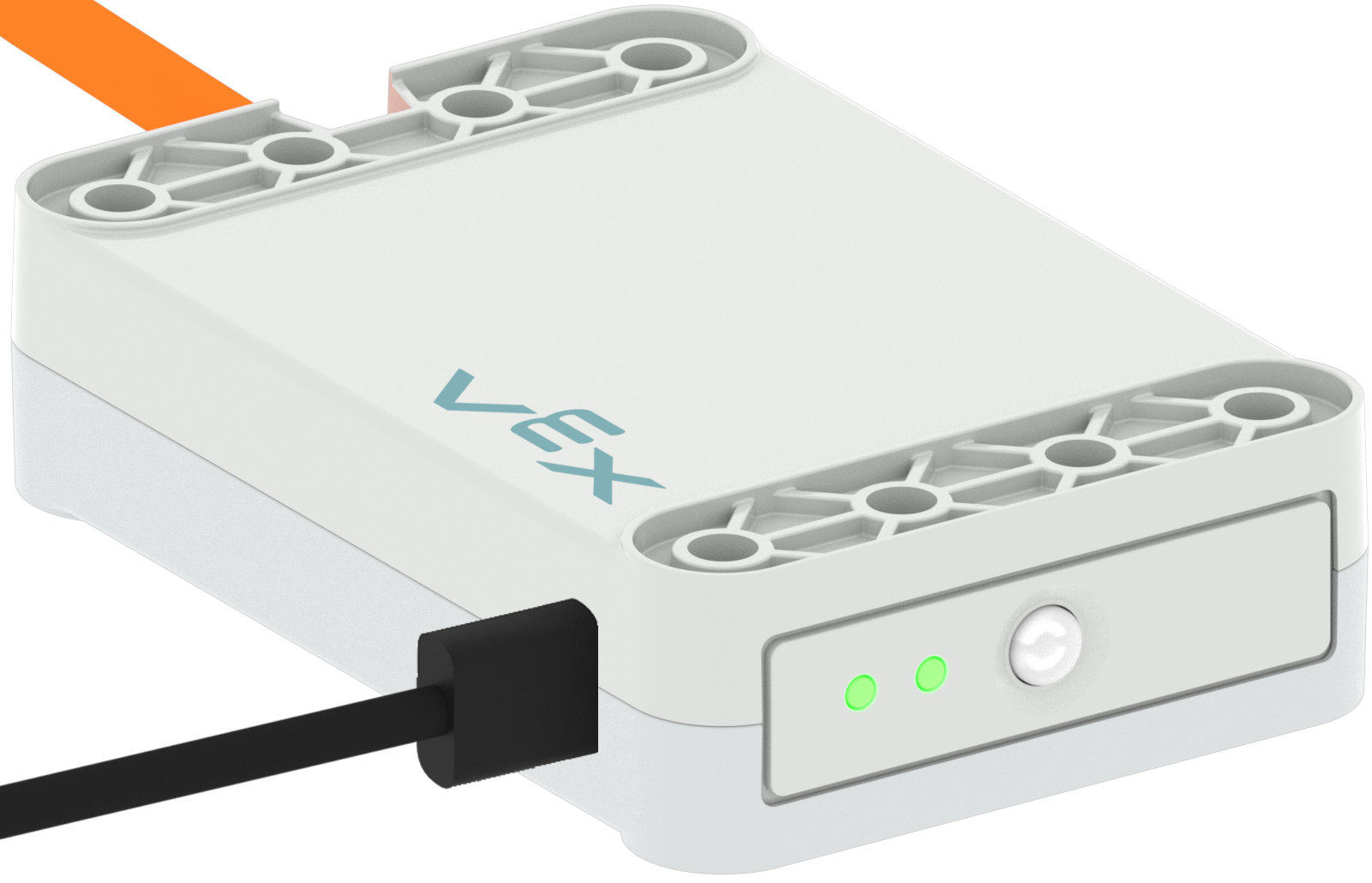

Az akkumulátor töltése a töltőportjához csatlakoztatott USB-C kábellel. A két jelzőfény zölden világít, jelezve, hogy teljesen fel van töltve.

Két zöld fény jelzi, hogy az akkumulátor teljesen fel van töltve.

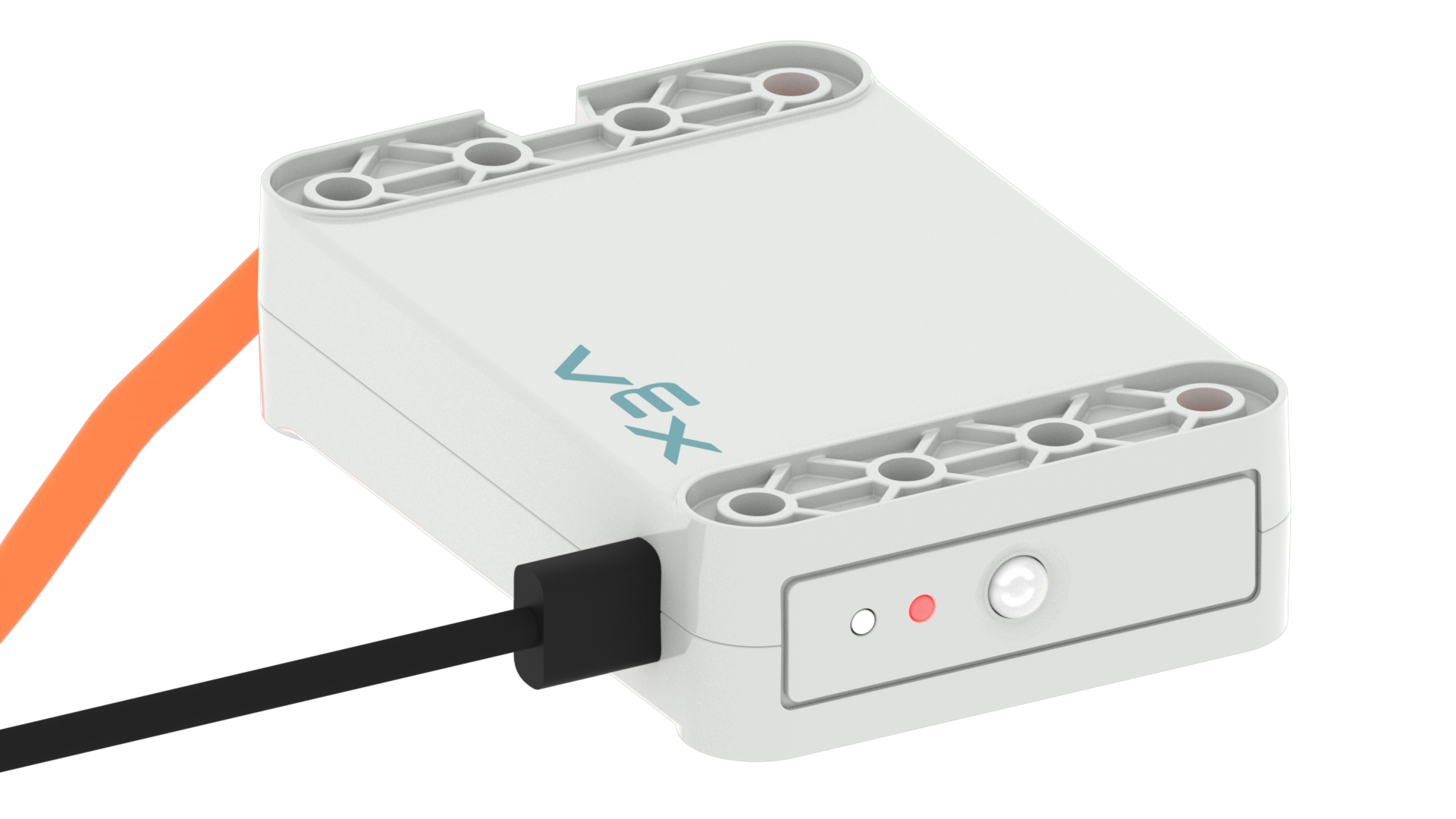

Az akkumulátor töltése a töltőportjához csatlakoztatott USB-C kábellel. A két jelzőlámpa közül az egyik pirosan világít, jelezve, hogy nincs teljesen feltöltve.

Egy piros fény azt jelzi, hogy az akkumulátor aktívan töltődik, de nincs teljesen feltöltve.

megjegyzés: bár egy piros fény jelzi, hogy az akkumulátor aktívan töltődik, ez nem feltétlenül jelenti azt, hogy az akkumulátor töltöttségi szintje 0%. Az akkumulátor aktuális töltöttségi szintjének megtekintéséhez válassza le az akkumulátort a töltőről, és nyomja meg a jelzőfények melletti gombot. Az akkumulátort továbbra is használhatja, amíg elegendő töltés van.

Az akkumulátor csatlakoztatása

Akkumulátor a csatlakozókábellel az Agyon található akkumulátor-nyílásba dugva.

Az akkumulátor csatlakoztatható az agyhoz vagy egy kapcsolóhoz a motorok és érzékelők táplálására.

Az akkumulátor és az agy összekapcsolásához tekintse meg a A VEX GO Brainhasználata című cikket.

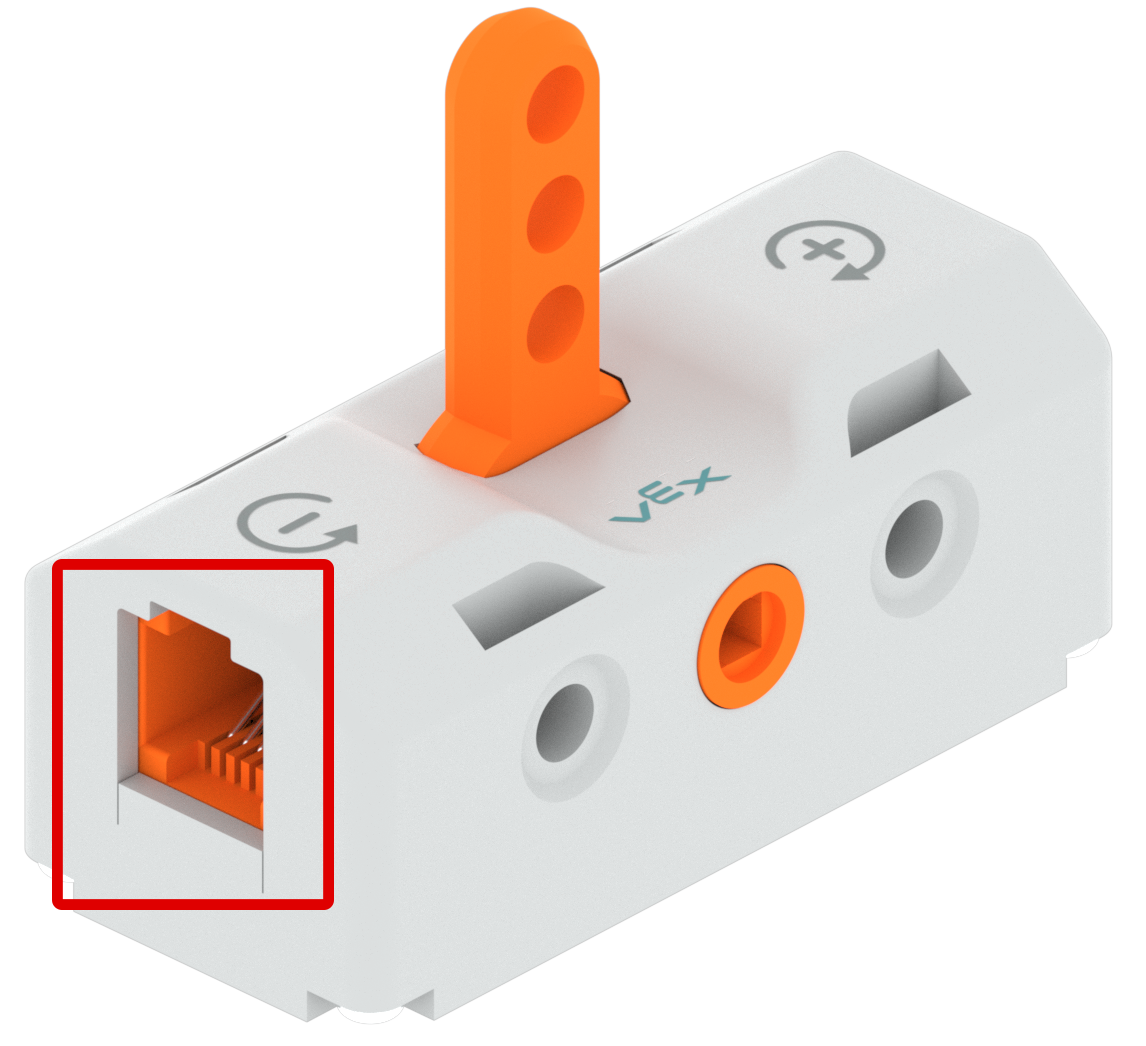

A kapcsolóelem piros dobozban van kiemelve az akkumulátorporttal.

Az akkumulátor kapcsolóhoz való csatlakoztatásához keresse meg a kapcsolón a narancssárga akkumulátorportot.

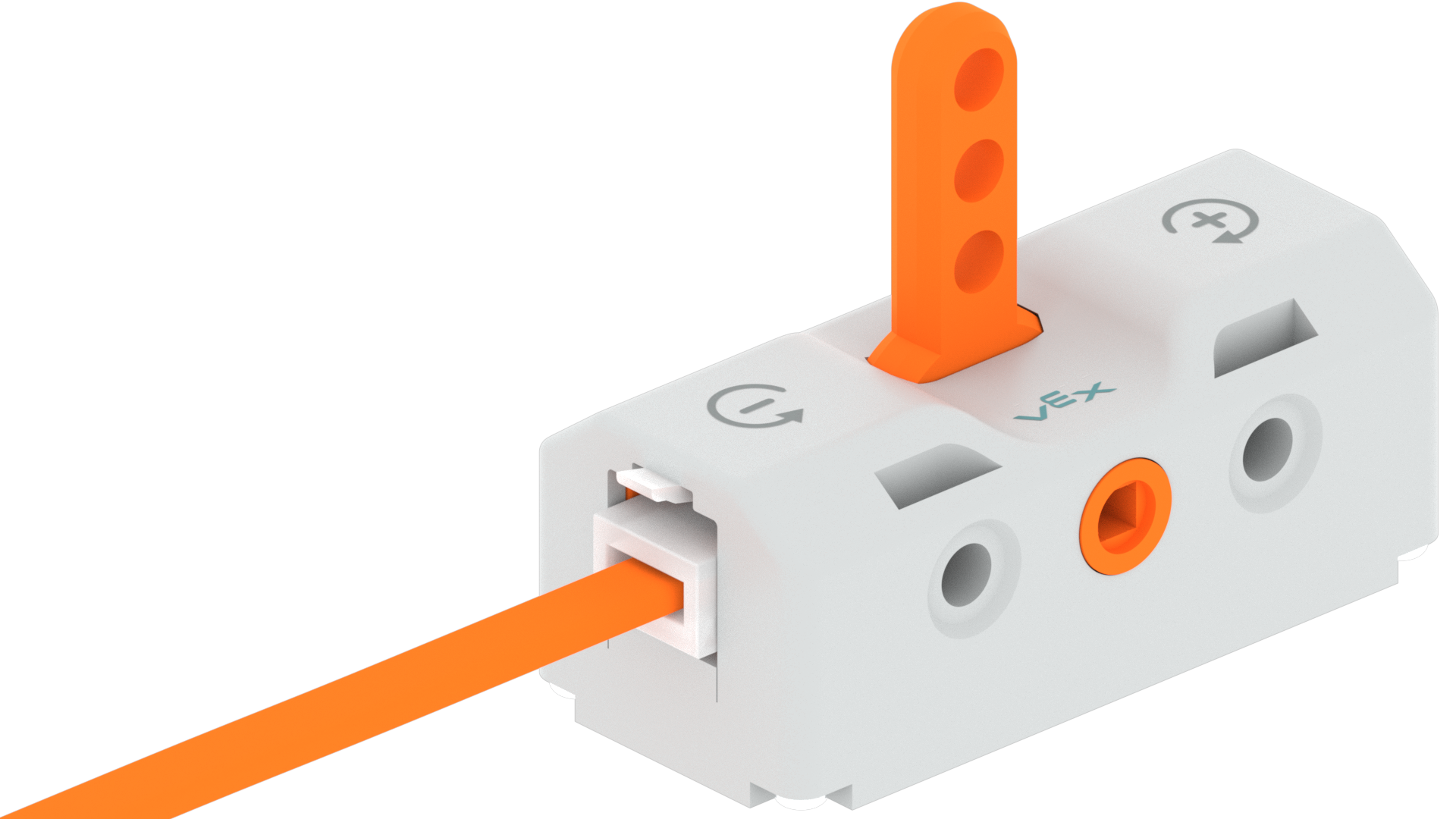

Kapcsolja be az elemet egy akkumulátorkábellel, amely az akkumulátorportjához van csatlakoztatva, hogy táplálja.

Csatlakoztassa az akkumulátort a kapcsolóhoz úgy, hogy a narancssárga akkumulátorkábelt a kapcsoló narancssárga akkumulátorportjába helyezi.

Két kapcsoló diagramja, amelyekben az akkumulátorkábelek csatlakoztatva vannak az akkumulátorportokhoz, hogy táplálják őket. A bal oldalon az akkumulátorkábel teljesen be van dugva, és egy zöld pipa látható, míg a jobb oldalon az akkumulátorkábel csak részben van bedugva, és egy piros X látható.

Győződjön meg arról, hogy a narancssárga akkumulátorkábel teljesen be van dugva a kapcsoló narancssárga akkumulátorportjába. A „kattanó” hang biztosítja, hogy a kábel teljesen a csatlakozóba illeszkedjen.

Elem élettartam

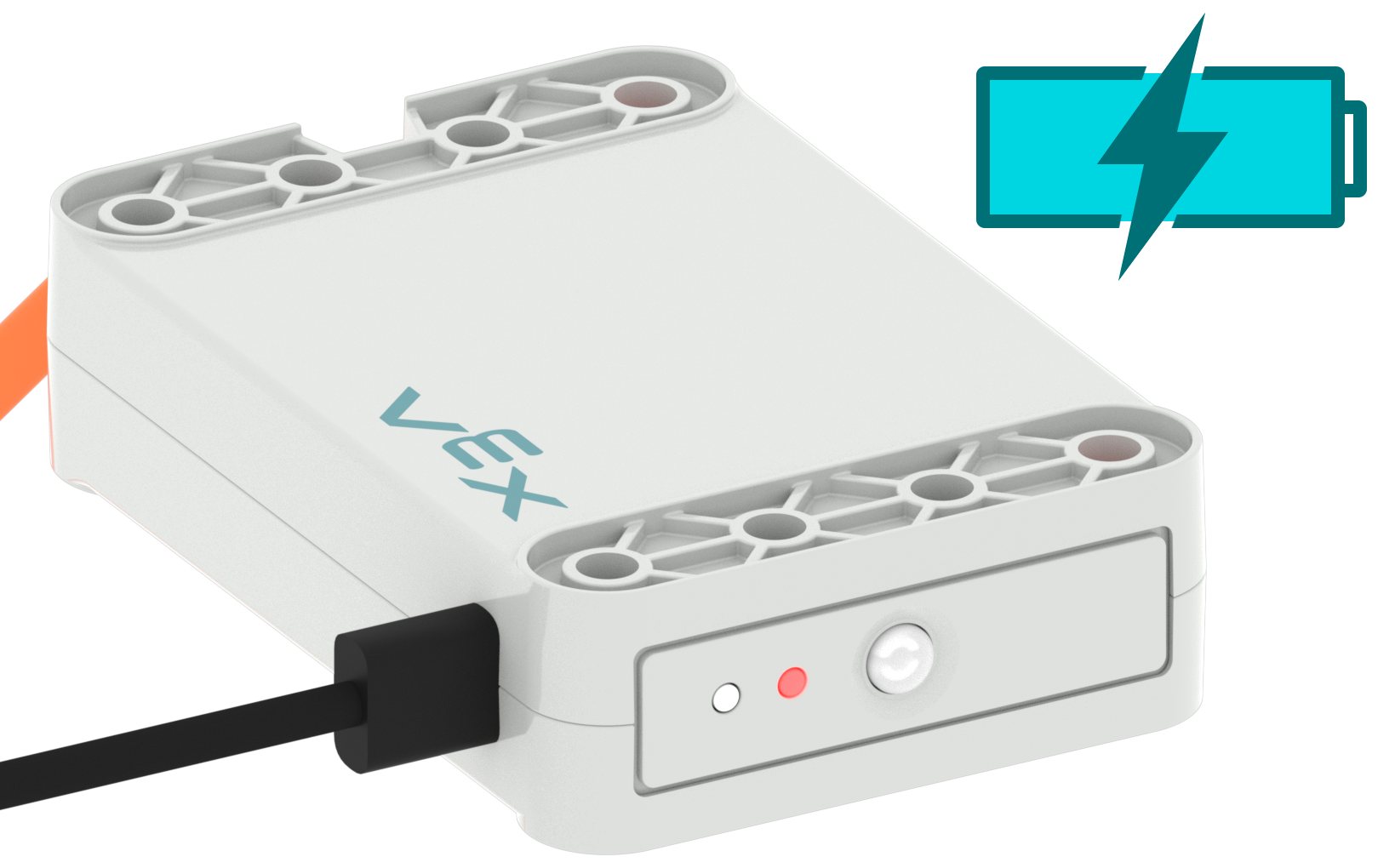

Az akkumulátor töltése a töltőportjához csatlakoztatott USB-C-kábellel, akkumulátorikonnal, amely azt illusztrálja, hogy a teljes feltöltéshez 3,5 óra szükséges.

Az akkumulátor körülbelül 3,5 órát vesz igénybe a teljes feltöltéshez.

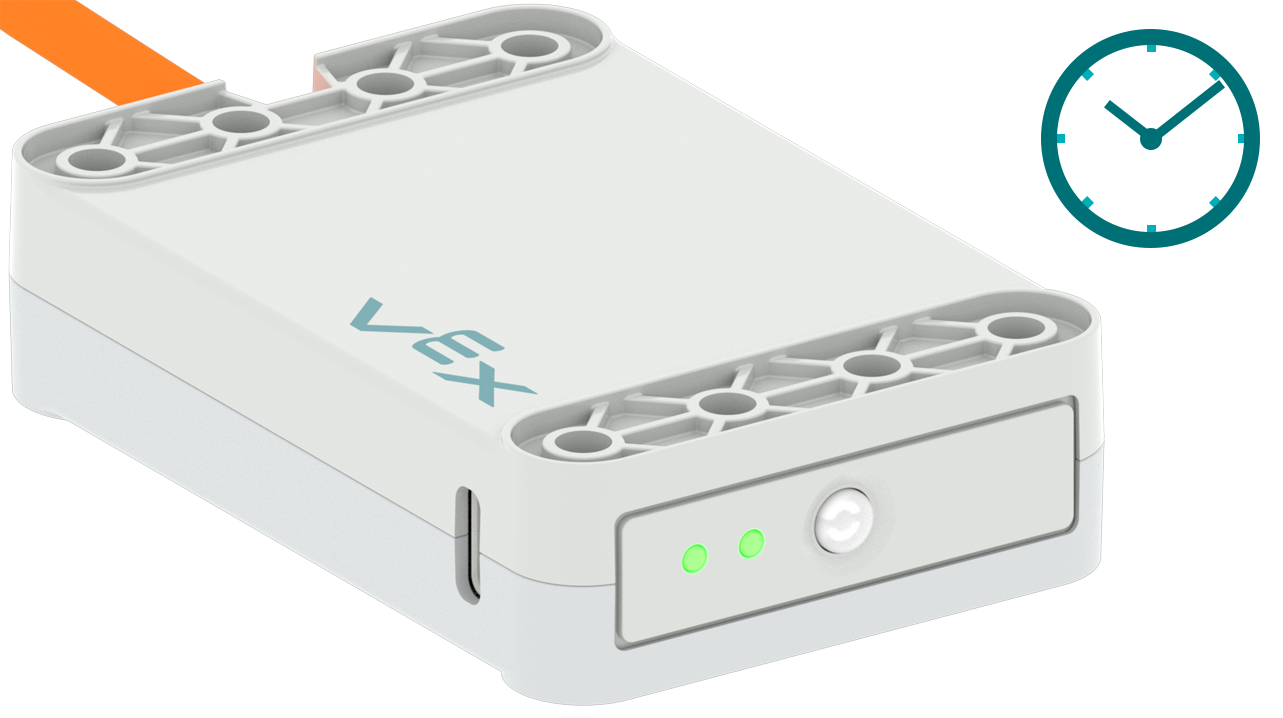

Teljesen feltöltött akkumulátor, óra ikonnal, amely illusztrálja, hogy egy tanítási napra elegendő töltés van.

Az akkumulátort úgy tervezték, hogy körülbelül egy tanítási napot kibírjon.

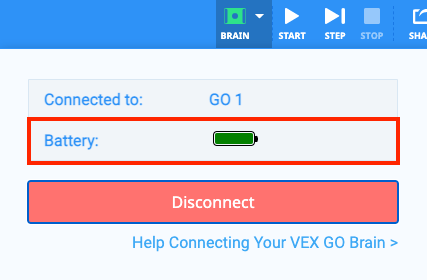

VEXcode GO megnyitott Brain menüvel és egy zöld akkumulátor ikonnal. Ez azt mutatja, hogy a csatlakoztatott Brain akkumulátorral rendelkezik, amely teljesen fel van töltve.

Az akkumulátor töltöttségi szintje a VEXcode GO-ban ellenőrizhető az Eszköztár Brain ikonjának kiválasztásával.
