Ahhoz, hogy a VEXcode projektekben használni tudd a mesterséges intelligenciával működő vizuális érzékelődet, az első lépés a sikeres kapcsolat létrehozása a szenzor és a VEXcode között. Ehhez a következőkre van szükség:

Mesterséges intelligencia által vezérelt látásérzékelő
Egy V5 agy.
Egy számítógép alkalmazás- vagy webalapú VEXcode V5-tel.
Egy okos kábel.
Egy USB-C kábel.

Ha ezek a dolgok a kezedben vannak, folytasd az alábbiakat, hogy megtudd, hogyan csatlakoztathatod az AI Vision Sensort a VEXcode V5-höz.

AI látásérzékelő USC C kábellel laptophoz csatlakoztatva.

1. Csatlakoztassa az AI Vision Sensort a számítógépéhez egy USB-C kábellel.

VEXcode V5 eszköztár, amelyen az Eszközök ikon kiemelve látható a Kódmegjelenítő és a Nyomtatókonzol ikonok között.

2. Nyissa meg a VEXcode V5-öt, és nyissa meg az Eszközök menüt.

VEXcode V5 Eszközök menü, amelyen az Eszköz hozzáadása gomb kiemelve látható.

3. Válassza Eszköz hozzáadásalehetőséget.

VEXcode V5 Eszközök menü az Eszköz hozzáadása gomb kiválasztása után. Az AI Vision opció ki van jelölve.

4. Válassza azMI-látás.

A Port kiválasztása menü képernyőképe, amelyen az AI Vision Sensor számára elérhető portok láthatók.

5. Válassza ki azt az intelligens kábel portot, amelyhez az érzékelő csatlakozik.

Az AI Vision érzékelő beállításai menü a VEXcode V5-ben, az érzékelő AIVision1 felirattal. Megjelenik egy nagyméretű AI Vision Sensor ikon, alatta pedig egy kék, Konfigurálás feliratú gomb van kiemelve.

6. VálasszaKonfiguráláslehetőséget.

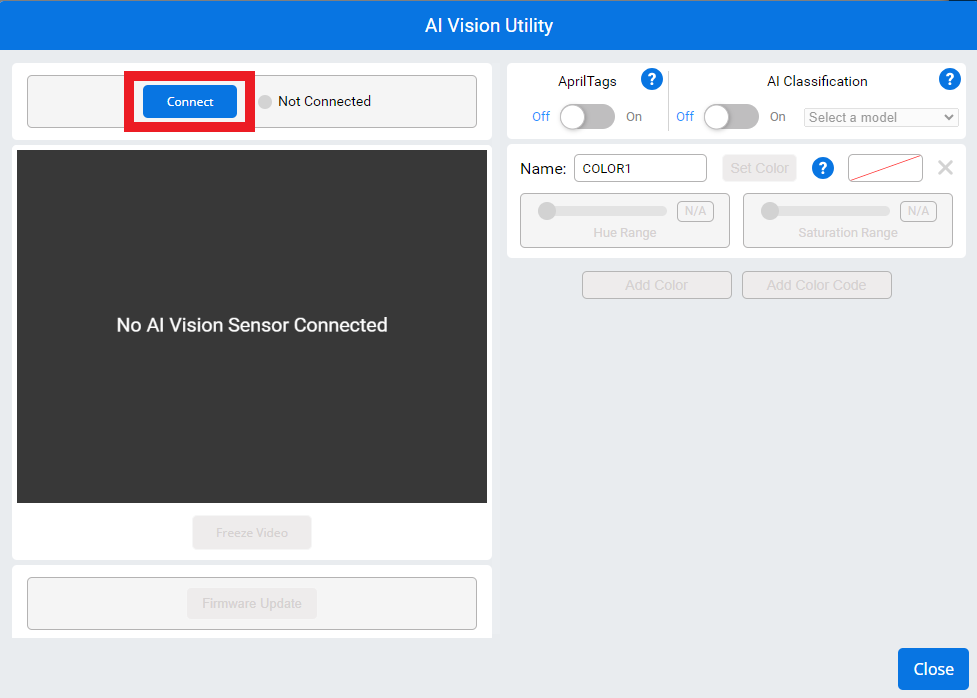

AI Vision Utility csatlakoztatott érzékelő nélkül. Az élő közvetítés üres, és a „Nincs észlelhető AI látásérzékelő” felirat olvasható. Fent egy kiemelt gomb látható, amelyen a Kapcsolódás felirat olvasható.

7. Megnyílik az AI Vision Sensor segédprogram ablaka. Válassza Csatlakozás lehetőséget az AI Vision érzékelő csatlakoztatásához.

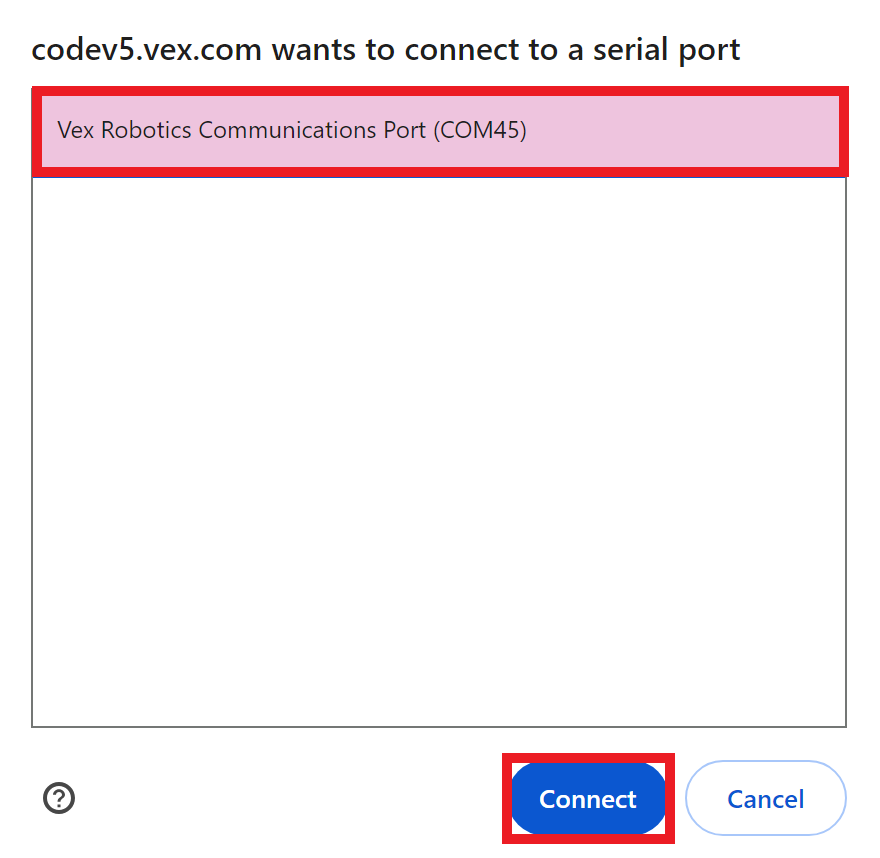

Böngésző csatlakozási ablak, egy VEX Robotics kommunikációs port opcióval. A Kommunikációs port opció van kiemelve, és alatta a Csatlakozás gomb is kiemelve van.

8. Megjelenik egy ablak, amely kéri, hogy válassza ki a csatlakozáshoz használni kívánt soros portot. Válassza ki az egyetlen elérhető opciót.

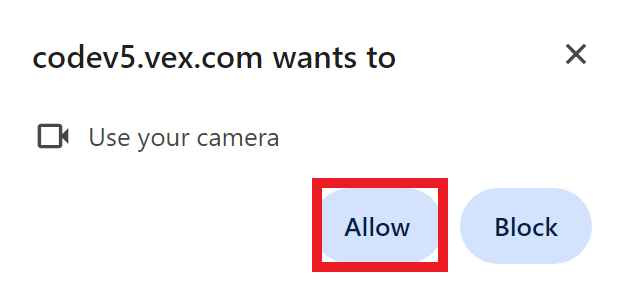

A böngészőben megjelenő üzenet: „a codev5.vex.com használni akarja a kamerádat”. Lent két lehetőség közül választhat: Engedélyezés és Blokk. Az Engedélyezés opció ki van jelölve.

9. Megjelenik egy párbeszédpanel, amely engedélyt kér a kamera használatára. Válassza az Engedélyezés lehetőséget.

Megjegyzés: Ha egy másik kamera már csatlakoztatva van a számítógéphez, például egy laptop webkamerája, előfordulhat, hogy a jelzőfénye rövid időre bekapcsol. Ez normális, és a VEXcode alapértelmezés szerint az AI Vision Sensort használja.

Az AI Vision Utility megnyílik a VEXcode V5-ben. Az AI Vision Sensor aktuális nézete kiemelten látható. Fent egy zöld Csatlakoztatva állapot jelenik meg kiemelve, jelezve, hogy a kapcsolat sikeres.

10. Az AI Vision Sensor videoképernyője mutatja, amit az érzékelő lát.

A frissítés eltarthat néhány másodpercig.

Ha nem frissül, ellenőrizze a kábelcsatlakozásokat az érzékelőhöz és a számítógéphez.

Az AI Vision Utility menüje kiemelt gombbal az aktuális nézet alatt, amelyen a „Firmware naprakész” felirat olvasható. A gomb szürkén jelenik meg, és az aktuális verzió látható alatta. Ebben a példában a verziószám 1.0.0.b16.

11. Az AI Vision Sensor képernyője alatt az AI Vision Sensor firmware-jével kapcsolatos információk találhatók.

Az AI Vision Utility menüje egy „Új frissítés érhető el” feliratú gombot jelenít meg az aktuális nézet alatt. A gomb alatt látható a verzió, ebben a példában az 1.0.0.b12 verzió.

12. Ha a gombon Új frissítés elérhetőfelirat látható, az azt jelenti, hogy frissíteni kell a firmware-t. Kövesse a cikkethogy többet megtudjon az AI Vision Sensor firmware-jének frissítéséről.

Az AI Vision Utility menüje egy „A firmware naprakész” feliratú gombbal jeleníti meg az aktuális nézet alatt. A gomb szürkén jelenik meg, és a verzió alatta látható. Ebben a példában az 1.0.0.b13 verziót olvassa.

13. Ha azt írja ki, hogy Firmware is Up to Date 0 firmware naprakész), akkor az AI Vision érzékelő a legfrissebb firmware-rel rendelkezik, és használatra kész!

AI látásérzékelő, amely egy V5 agyhoz csatlakozik egy intelligens kábellel.

14. Miután befejezte az AI Vision Sensor konfigurálását, válassza le az érzékelőt a számítógépről, és csatlakoztassa a V5 Brain-hez egy Smart Cable segítségével.

Az AI Vision érzékelő konfigurálásával kapcsolatos információkért látogasson el ide.

AI látásérzékelő, amely intelligens kábellel csatlakozik a V5 agyhoz. Az agy USB-kábellel egy laptophoz csatlakoztatva látható.

15. Most már csatlakoztathatja a V5 Brain készüléket a számítógépéhez, hogy projekteket tölthessen le az AI Vision Sensor segítségével.
