A VEXcode VR 123 Playspace-jében található VR 123 Robot VR tollal van felszerelve. Ez lehetővé teszi, hogy színeket, vonalakat és rajzokat adjon a projektekhez a mezőn. Beállíthatja a toll szélességét és színét, mozgathatja a tollat felfelé és lefelé a rajzoláshoz, és a tollal kitöltheti a mezőn lévő területeket színekkel.

A toll szélességének beállítása

VEXcode VR 123 munkaterület, amelyen a 123-as robot látható a játékterületen, és a tollparancs-blokkok a projektterületen

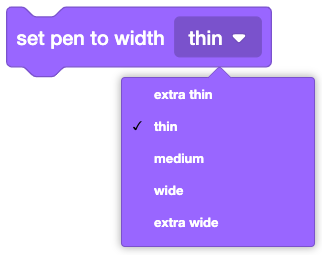

A [Set tollszélesség] blokk a toll által a VR 123 roboton húzott vonal szélességének beállítására szolgál. Az alapértelmezett szélesség vékony.

A vonal finomabbá tehető, ha a toll szélességét „extra vékony” értékre állítja, vagy szélesebbre állíthatja a toll szélességét „közepes”, „széles” vagy „extra széles” értékre.

VEXcode VR blokkok a 123-as robot mozgatásához, miközben a toll eszközzel rajzol

Ez a kép egy példát mutat a vonalvastagság különbségére az „extra vékony” (alul) és az „extra széles” (felül) között.

A toll mozgatása

VEXcode VR 123 munkaterület a 123-as robottal a játéktérben és tollblokkokkal a projektterületen

Ha a VR 123 roboton lévő tollal szeretne rajzolni, a tollat „le” kell mozgatnia a mezőre a [Toll mozgatása] blokk segítségével.

A toll alapértelmezett beállítása „felfelé”, vagy nem rajzol a mezőre.

VR 123 Robot leengedett tollal a VEXcode VR 123 játéktéren, rajzolásra készen

Ez a kép egy példát mutat be, ahol a tollat a „le” és a „fel” között mozgatták, hogy vonalakat húzzon, és szóközt hagyjon közöttük.

VEXcode VR munkaterület, amelyen a 123-as robot látható a játszótéren a tollparancsok teszteléséhez

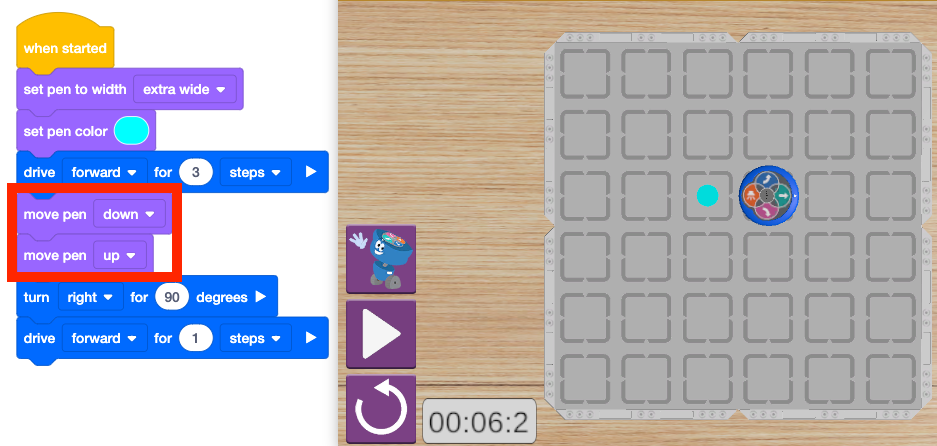

A tollat „lefelé”, majd azonnal „felfelé” mozgatva egy folt rajzolódik ki a mezőn, amint az ezen a képen látható.

A toll színének beállítása

VR 123 Robot a VEXcode VR játéktérben, leengedett tollal rajzoláshoz

Kétféleképpen állíthatja be a toll színét. Az első a [Set Toll színe] blokk használatával állítsa be a toll színét a négy előre beállított alapszín egyikére – fekete, piros, zöld vagy kék.

A VR 123 roboton a toll alapértelmezett színe a fekete.

VEXcode VR 123 munkaterület, amelyen a robot tollal történő programozásához használt blokkok láthatók.

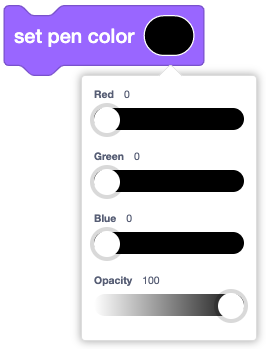

A [Set Toll színe] blokkot is használhatja színcsúszkákkal, hogy a toll színét bármilyen árnyalatra állítsa.

Mozgassa a csúszkákat a blokkon belül a piros, zöld és kék értékek beállításához.

Mozgassa az átlátszatlanság csúszkát annak beállításához, hogy a színe mennyire szilárd vagy áttetsző legyen a Mezőn.

VEXcode VR 123 játéktér, amelyen a 123-as robot tollparancs-blokkokkal rajzolja meg az útvonalat

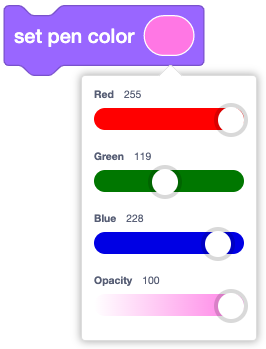

A csúszkák mozgatásával a [Set Pen color] blokk színe megváltozik, hogy tükrözze az adott színkombinációt.

Folytassa a csúszkák mozgatását, amíg a kívánt szín létre nem jön.

VEXcode VR 123 munkaterület, amelyen láthatók a tollat leengedő és a 123-as robotot a Játéktérben rajzolásra hajtó blokkok

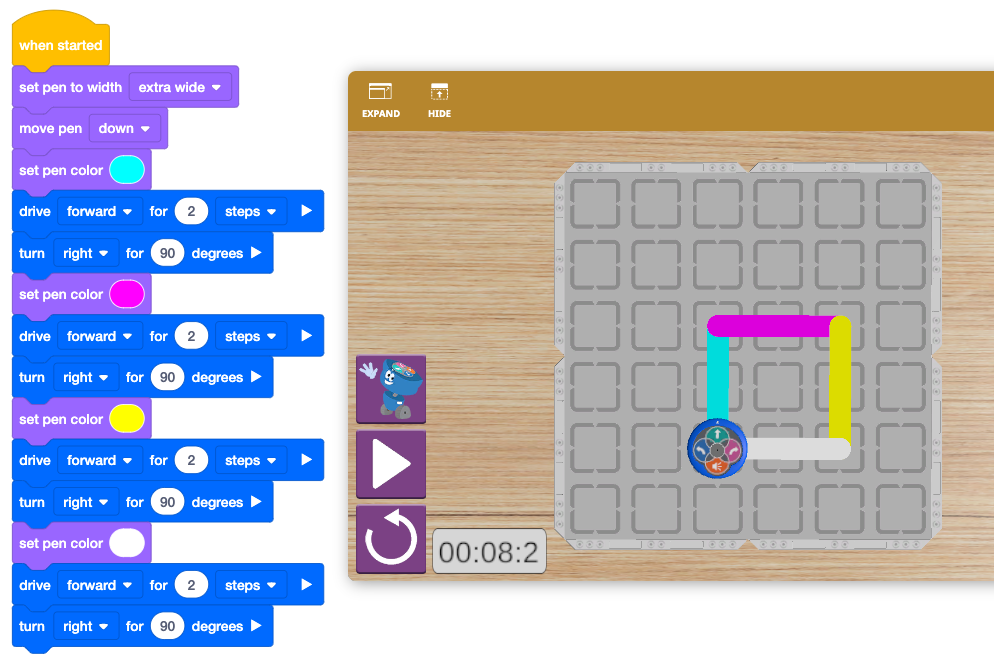

Ebben a példában a [Set Pen color] blokk egy többszínű négyzet rajzolására szolgál.

Terület kitöltése színnel

VEXcode VR 123 munkaterület, amelyen a 123-as robot látható a játéktérben, és a tollparancs-blokkok a kódolási területen

Használhatja a VR 123 roboton lévő tollat is, hogy kiszínezzen egy területet a mezőn, a [Töltse ki a területet színnel] blokk segítségével.

Mozgassa a csúszkákat a blokkon belül a piros, zöld és kék értékek beállításához.

Mozgassa az átlátszatlanság csúszkát, hogy beállítsa, hogy a színe mennyire szilárd vagy áttetsző legyen a Mezőn.

Folytassa a csúszkák mozgatását, amíg a kívánt szín létre nem jön.

VEXcode VR 123 munkaterület, amelyen tollparancs-blokkok és a 123-as robot látható a játéktérben

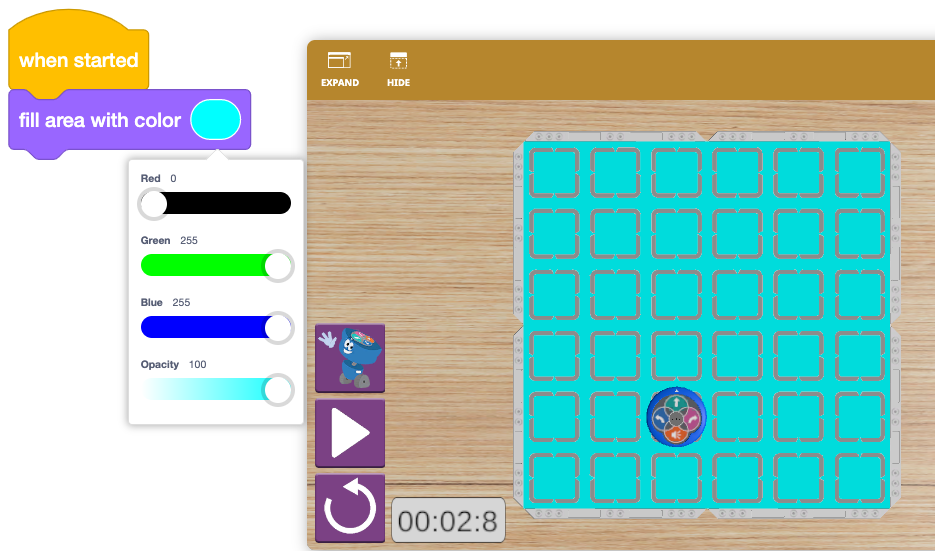

Ebben a példában a [Terület kitöltése színnel] blokkot használtuk a Mező színezésére. Ezzel a funkcióval a tollal rajzolt alakzatokat is kiszínezheti.
