VEX IQ (प्रथम पीढ़ी) नियंत्रक रेडियो को स्थापित करना और हटाना – वेक्स लाइब्रेरी

चरण 1: आवश्यक घटक एकत्रित करें।

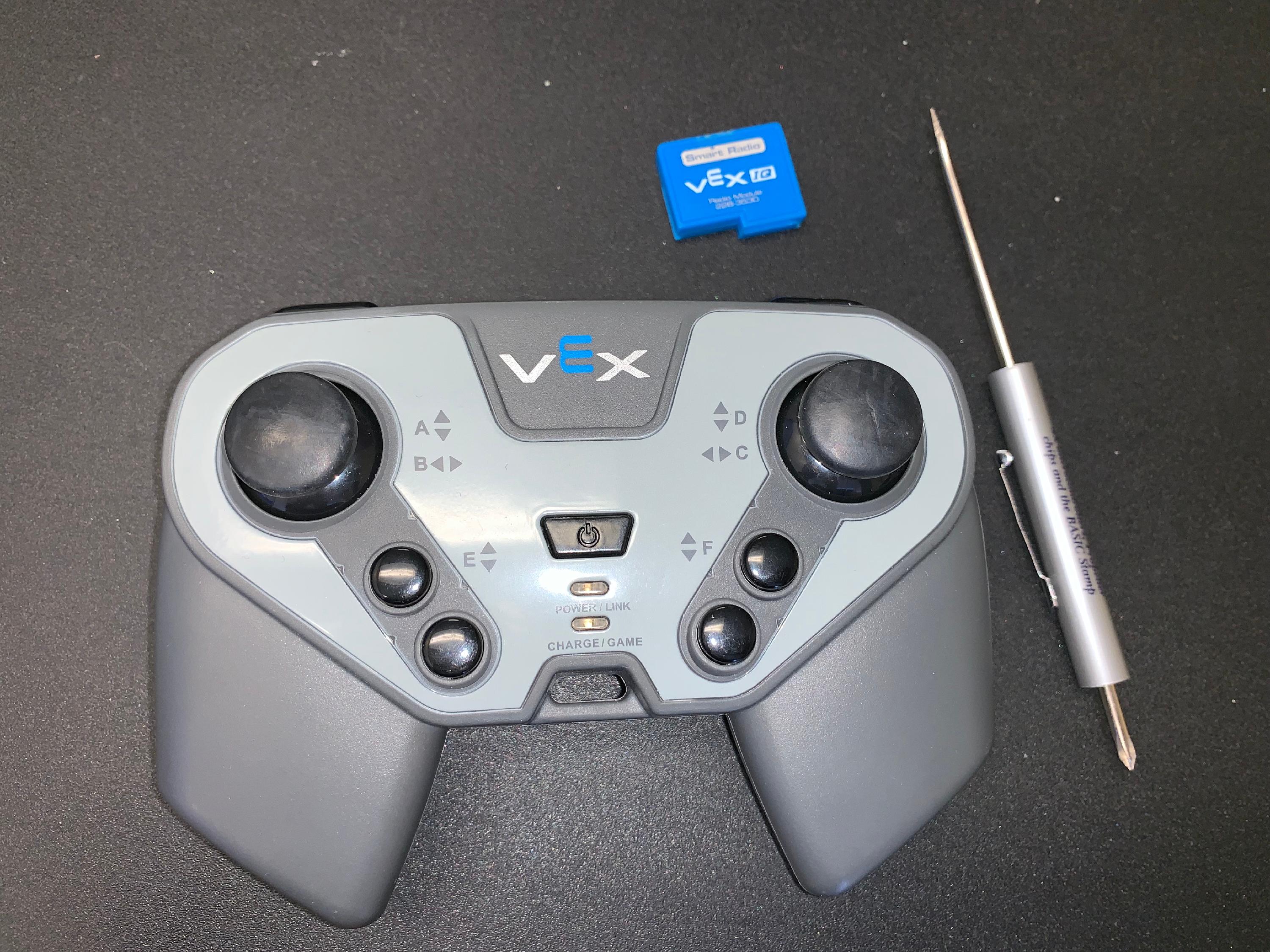

नियंत्रक, स्मार्ट रेडियो, और एक फिलिप्स पेचकस एक साथ मेज पर रखे गए।

निम्नलिखित वस्तुएं एकत्र करें:

VEX IQ नियंत्रक
1 VEX IQ रेडियो
फिलिप्स पेचकस

नोट: रेडियो को ठीक से काम करने के लिए नियंत्रक फर्मवेयर को नवीनतम संस्करण में अपडेट किया जाना चाहिए। फर्मवेयर अपडेट करने की प्रक्रिया के लिए यहां पर क्लिक करें।

नोट: इससे कोई फर्क नहीं पड़ता कि किस प्रकार का रेडियो उपयोग किया जाता है, जब तक कि नियंत्रक में रेडियो उसी प्रकार का हो जैसा कि VEX IQ रोबोट ब्रेन में रेडियो है। उचित वायरलेस कनेक्टिविटी के लिए मिलान रेडियो की आवश्यकता होती है। VEX IQ रेडियो के बारे में अधिक जानकारी के लिए यहां पर क्लिक करें।

चरण 2: रेडियो को कंट्रोलर में डालें।

तीर के साथ आरेख यह दर्शाता है कि रेडियो को नियंत्रक के रेडियो सॉकेट में रखा जाना चाहिए। रेडियो सॉकेट नियंत्रक के कंधे बटनों के बीच नीचे की ओर स्थित है।

रेडियो को रेडियो सॉकेट में स्लाइड करें। रेडियो को इस प्रकार रखें कि VEX लोगो नियंत्रक के शीर्ष की ओर हो। इसे तब तक मजबूती से दबाएँ जब तक यह पूरी तरह से अपनी जगह पर न बैठ जाए।

नोट: यदि रेडियो को अक्सर हटाया जाता है, तो बेहतर होगा कि प्लास्टिक रिटेनिंग लैच पर दबाव से बचने के लिए रेडियो डालने से पहले कंट्रोलर बैटरी दरवाजा हटा दिया जाए।

नोट: नियंत्रक तीन प्रकार के रेडियो में से किसी का भी समर्थन करेगा।

चरण 3: रेडियो को कंट्रोलर से हटाएँ।

नियंत्रक को उल्टा दिखाया गया है तथा उसका बैटरी दरवाजा हटा दिया गया है। एक हाथ रेडियो को सॉकेट से निकाल रहा है, और एक तीर यह संकेत देता है कि इसे सॉकेट से मजबूती से बाहर निकाला जाना चाहिए।

रेडियो को हटाने का प्रयास करने से पहले फिलिप्स हेड स्क्रूड्राइवर का उपयोग करके कंट्रोलर बैटरी दरवाजा हटा दें।

नियंत्रक बैटरी दरवाजा हटा दिए जाने के बाद रेडियो को हटाने के लिए उसे मजबूती से खींचें।
