Présentation des vis VEX

Nomenclature des vis

Les vis utilisent un système de numérotation pour différencier le diamètre du filetage, les filetages par pouce ainsi que la longueur du filetage. Il existe deux principaux systèmes de numérotation pour les vis, le système standard et le système métrique.


Vis VEX standard

Les vis VEX utilisent le système standard et le premier numéro indiqué sur une vis VEX est le diamètre du filetage. Vient ensuite la valeur des filetages par pouce, suivie de la longueur de filetage correspondante. Par exemple, une vis #8-32 x ¼" a un diamètre de filetage de 0,164" (#8), 32 filetages par pouce et une longueur de filetage de 0,25".

Équivalent en pouces pour les vis numérotées
#0 #1 #2 #3 #4 #5 #6 #8 #dix #12
0,060"

0,073”

0,086"

0,099"

0,112"

0,125"
0,138”
0,164"
0,190"
0,216”

Comme vous le savez peut-être, les vis peuvent être serrées avec une multitude d'outils. Ceux-ci vont du système d'outillage standard qui utilise des têtes Phillips et plates, à l'utilisation métrique des clés hexagonales. Les produits VEX utilisent fréquemment des outils Torx ou des vis Star Drive. VEX utilise le plus souvent des vis Star Drive, car celles-ci ont tendance à ne pas se dénuder aussi facilement que certaines vis métriques ou standard.

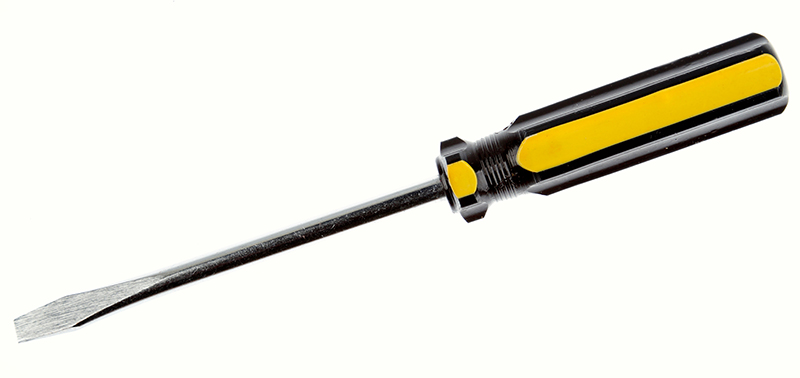

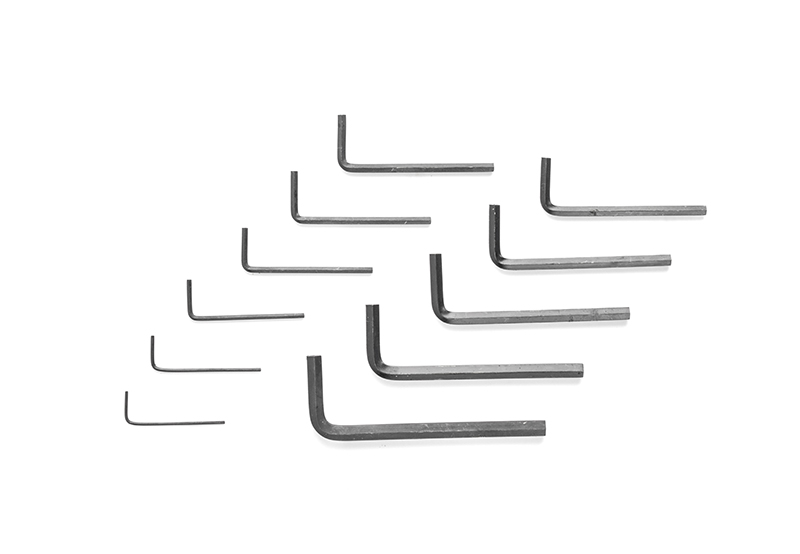

Standard Métrique Étoile en voiture
Tournevis_Tournevis.jpg Allen_Wrenches.jpg Clé_Allen.jpg

Comment sécuriser les vis et les écrous

Les vis peuvent être fixées aux écrous à l'aide des outils compatibles mentionnés ci-dessus. Pour une démonstration de ceci, veuillez regarder la vidéo ci-dessous. Un élément clé à retenir de la vidéo applicable au bâtiment VEX et à la vie réelle est le dicton « à droite-serré, à gauche-desserré » pour serrer ou desserrer les vis. Pour plus d'informations sur les outils du kit, consultez cet article de la bibliothèque VEX pour les outils du kit V5, consultez cet article de la bibliothèque VEX pour les outils du kit EXP, ou consultez cet article de la bibliothèque VEX pour les outils Workcell V5.


Styles de vis

Les produits VEX utilisent deux styles de vis différents. La première, souvent moins utilisée mais toujours aussi importante, est la vis de réglage .

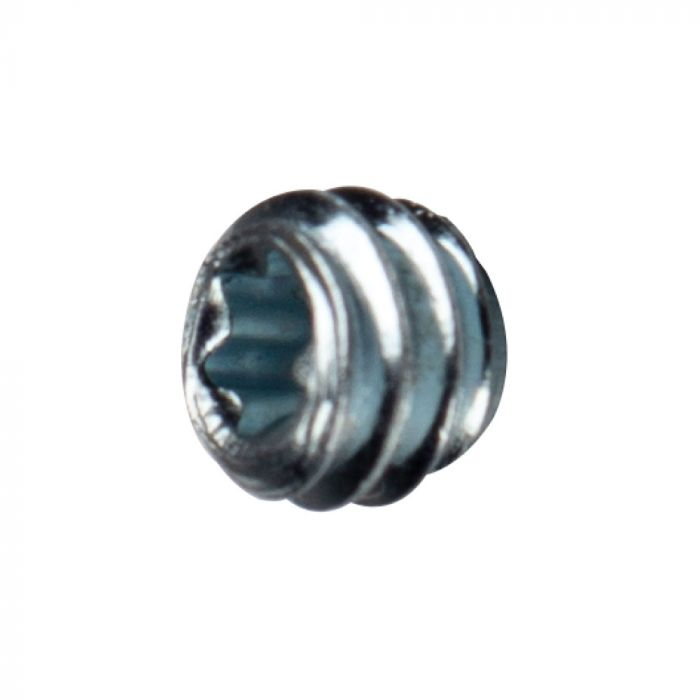

La vis de réglage est différente de la vis ordinaire car elle n'a pas de « tête ». La vis de réglage est disponible en taille unique avec deux têtes différentes, Star Drive #8-32 x 0,125". Ces vis de réglage sont fréquemment utilisées dans les colliers d'arbre, les colliers d'arbre de serrage et peuvent être vissées dans des entretoises.

Le deuxième style de vis est le plus largement reconnu Hex et Star Drive Screw (ceux-ci ont une tête par rapport à la vis de réglage qui n'en a pas).


Les vis sont disponibles en différentes longueurs, notamment :

  • #6-32 x ¼" et #6-32 x ½"
  • #8-32 x ¼" à #8-32 x 2".
  • #6-32 x ½", #8-32 x ¼" et #8-32 x ½"

Vis de verrouillage. Les vis de verrouillage ont un revêtement en nylon sur une partie du filetage qui les empêche de se desserrer.

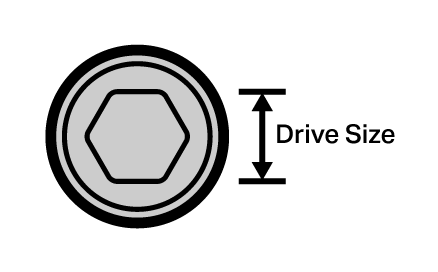

Ce tableau montre le système de dénomination utilisé avec les vis de style Star Drive. Ce tableau a pour but de vous montrer le couple maximum autorisé par chaque taille de vis.

Taille des étoiles

Point à Point
(S) (mm)
Vis (D) Couple MAX
(Nm)

T6

1.6

M2

0.75

T7 2 M2.5

1.4

T8 2.3 M2.5 2.2
T9 2.5 M3 2.8
T10 2.7 M3 & M3.5 3.7
T15 3.3 M3.5 & 6.4
T20 3.8 M4 & M5 10.5
T25 4.4 M4.5 & 15.9
T27 5 M4.5 & M5 & M6 22.5
T30 5.5 M6 & M7 31.1
T40 6.6 M7 & M8 54.1
T45 7.8 M8 & M10 86.2
T50 8.8 M10 132
T55 11.2 M12 252
T60 13.2 M14 437
T70 15.5 M16
T80 17.6 M18
T90 19.9 M20
T100 22.1 M22

Les vis sont disponibles en deux types de têtes : Hex Drive et Star Drive

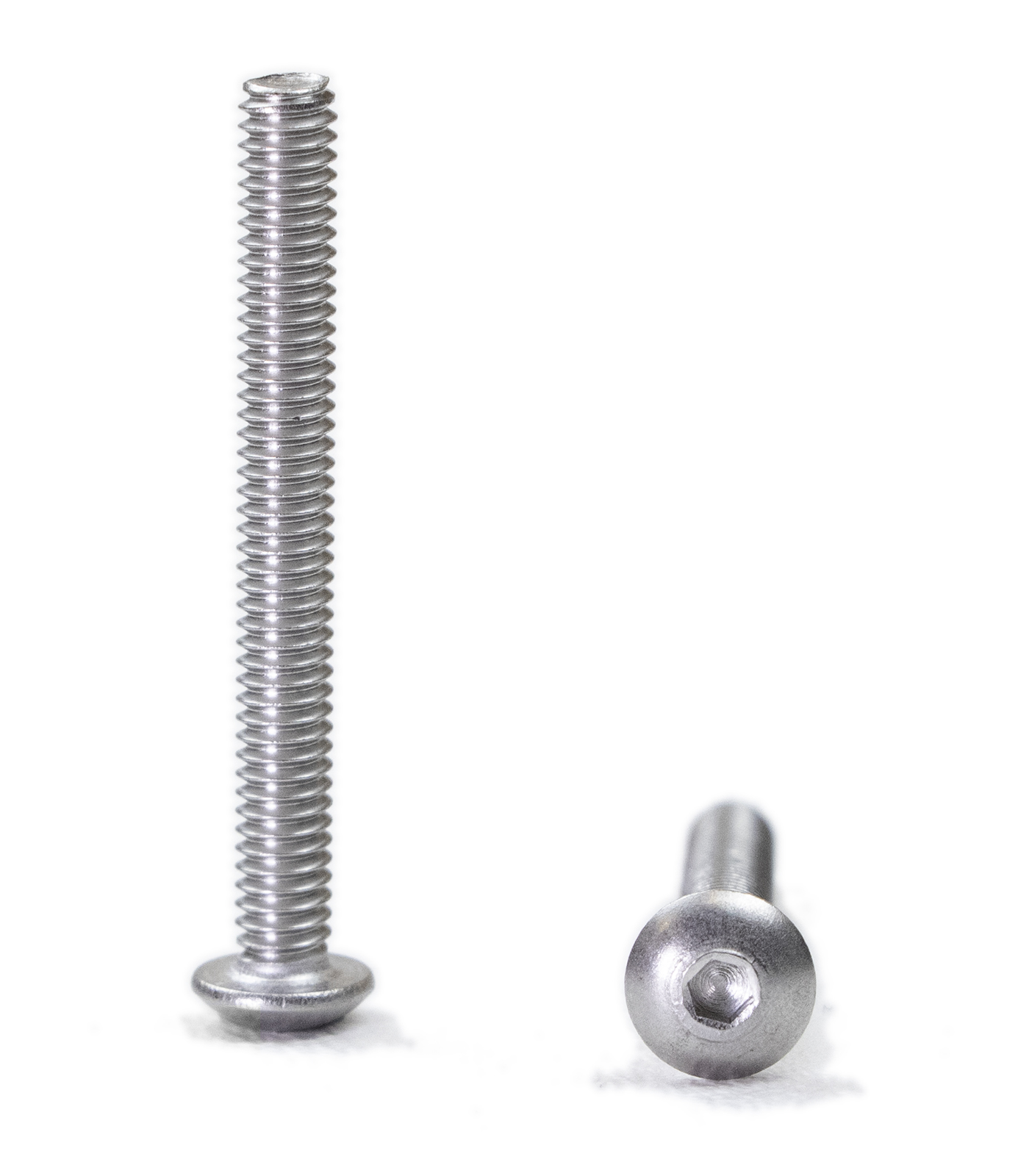

  • la vis à tête hexagonale n° 6-32 ou n° 8-32 qui est serrée respectivement avec une clé hexagonale de 5/64" et 3/32"

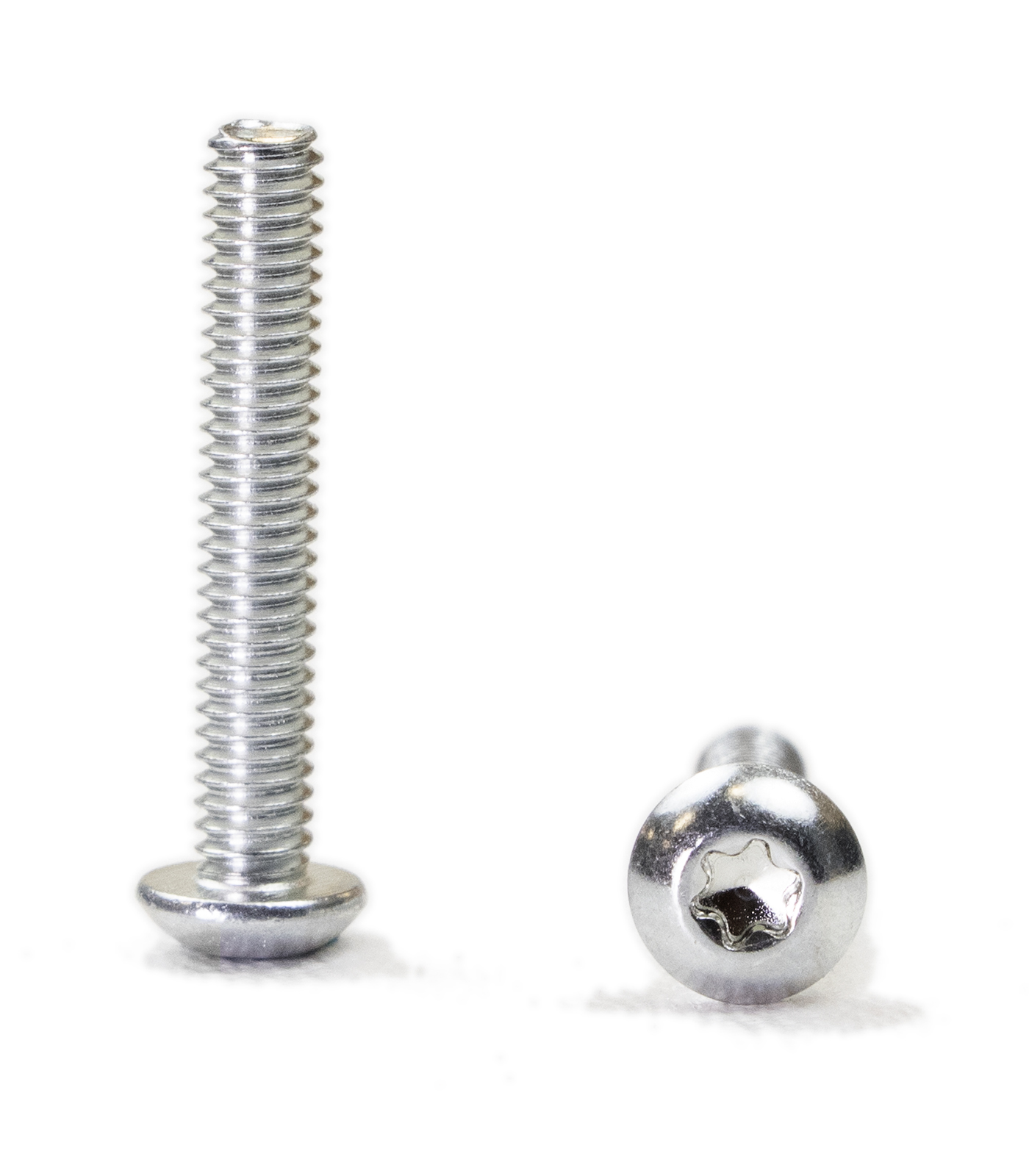

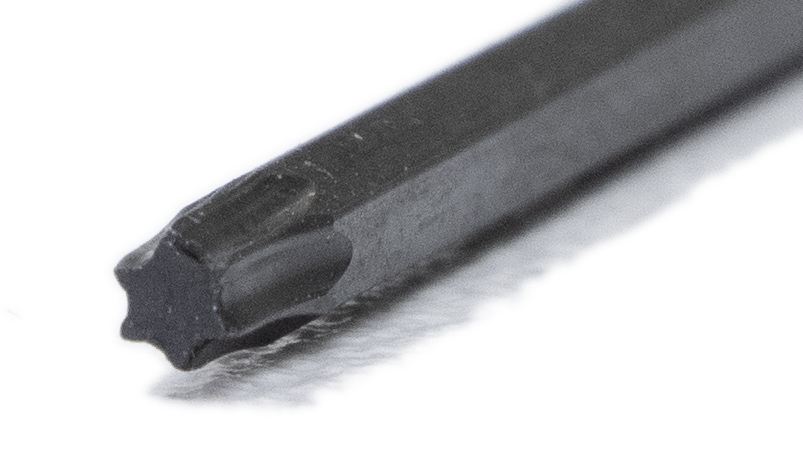

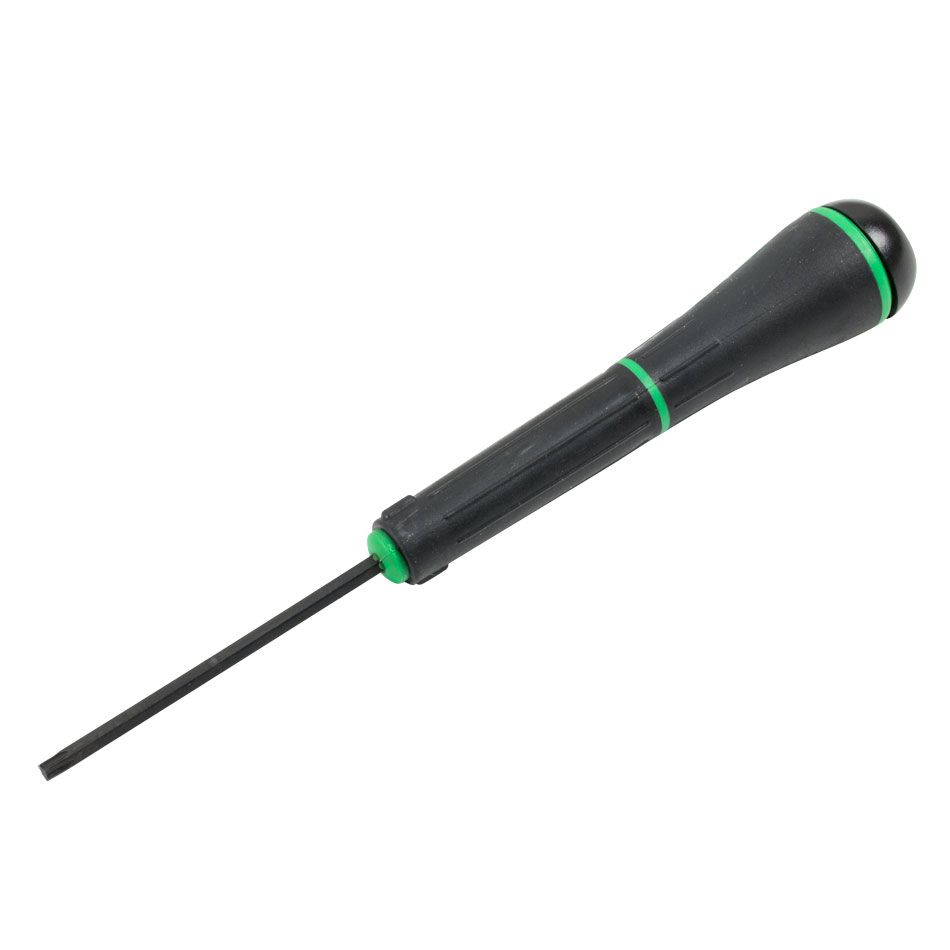

  • la vis Star Drive n° 8-32 qui est serrée à l'aide d'une clé Star Drive T15 ou d'un tournevis Star Drive T15.

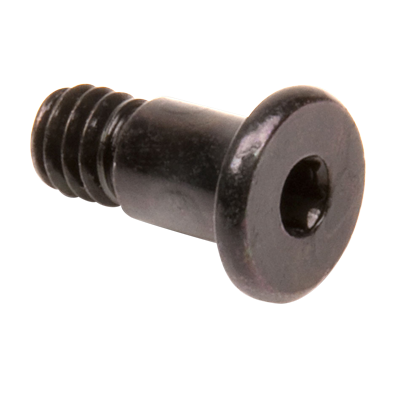

    • La tête de type étoile est moins sujette au dénudage . Pour les points de pivotement, il existe également des vis à épaulement n° 8-32 qui ont une courte section non filetée et cette zone crée moins de friction pour un point de pivotement. Un tableau complet avec toutes les tailles de vis se trouve en bas de page.

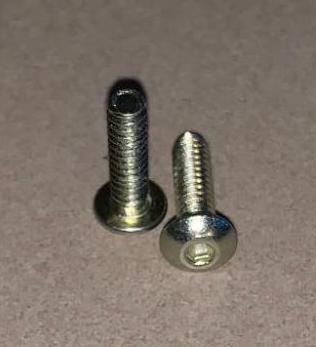

Vis à tête hexagonale n° 6-32 Vis à tête hexagonale n° 8-32 Vis à entraînement étoile n° 8-32
6-32_Hex_Drive_Screw.jpg 8-32_Hex_Drive_Screw.png Star_Drive_Screw.png

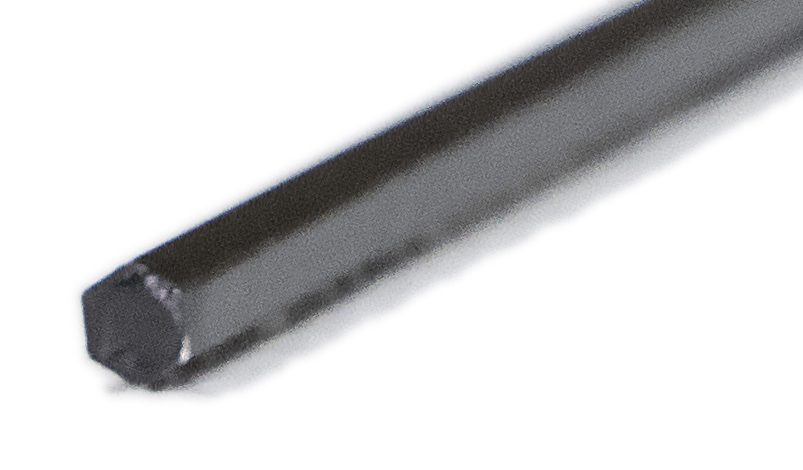

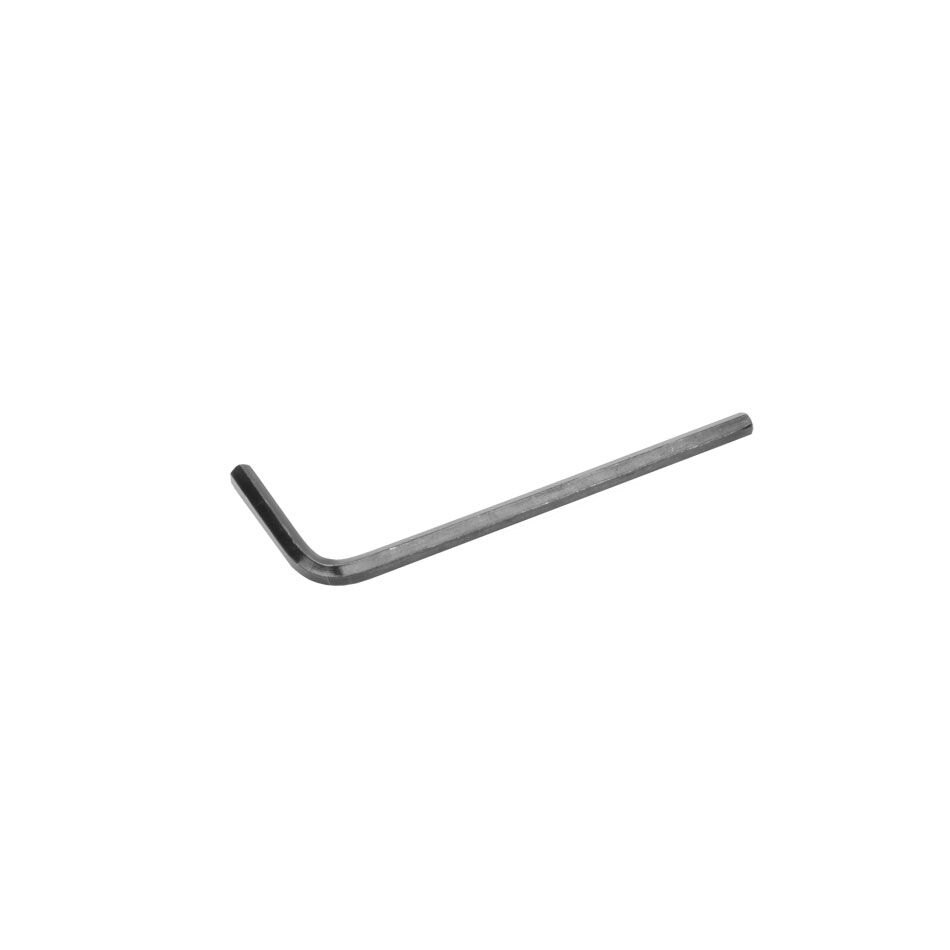

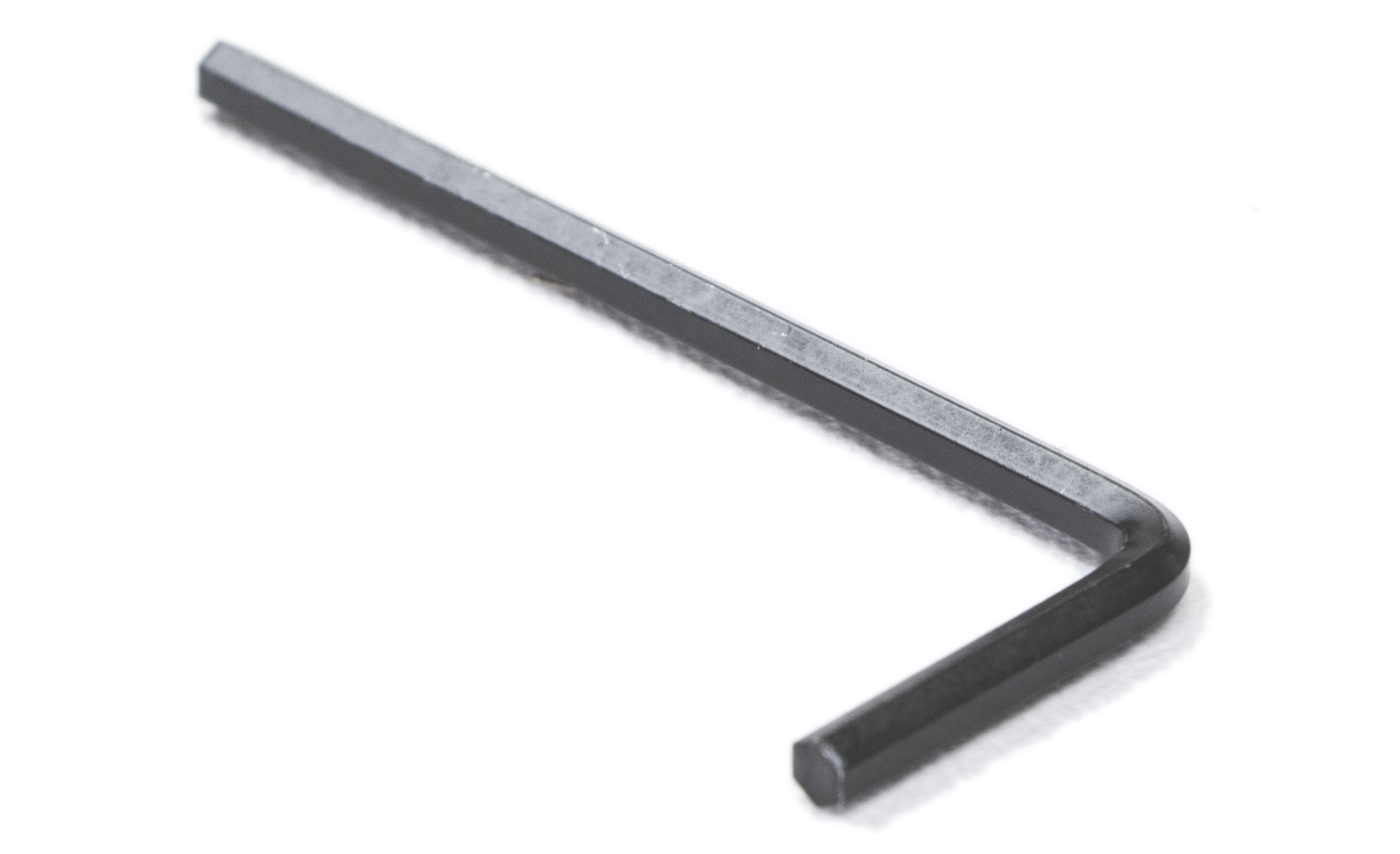

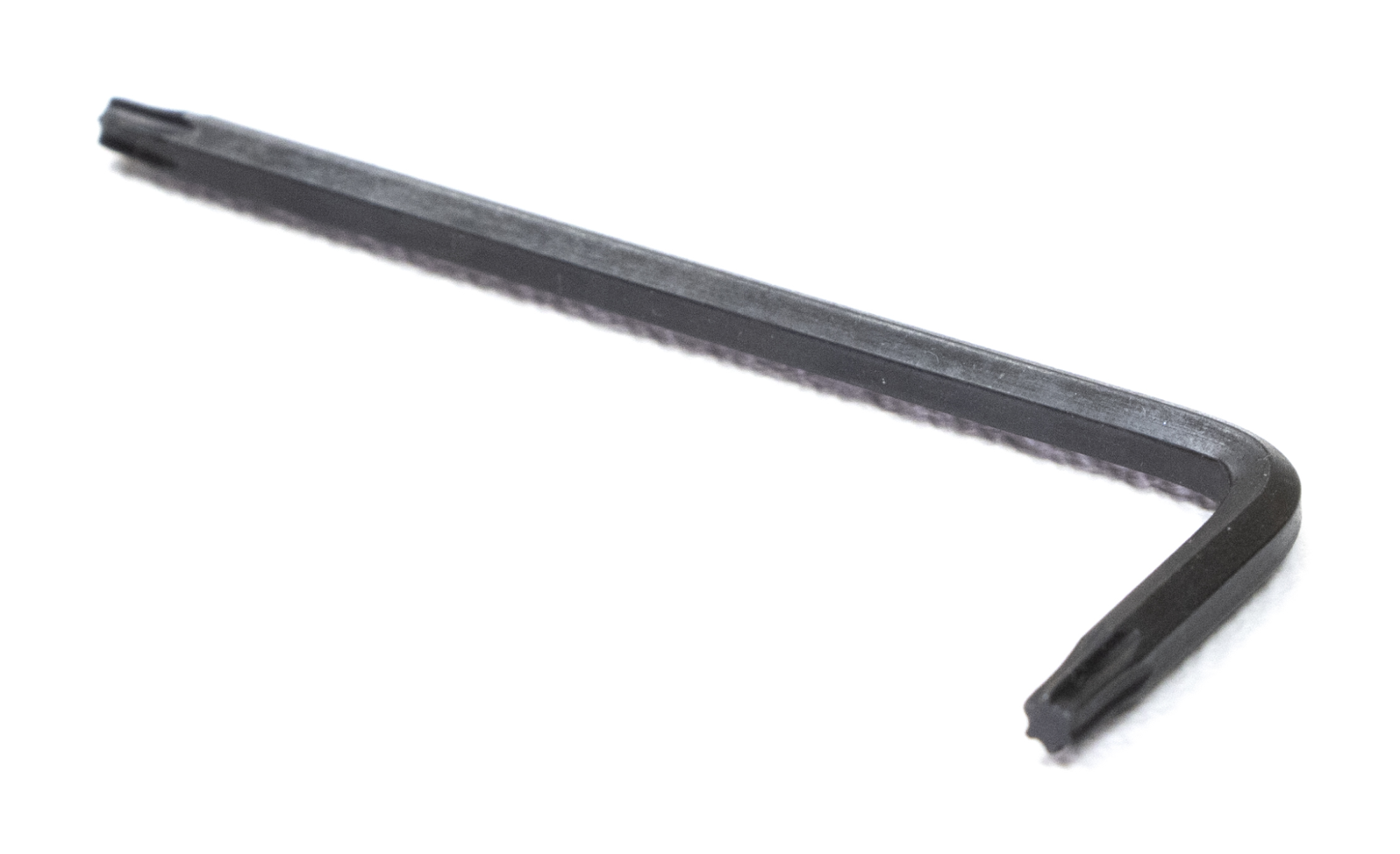

Clé hexagonale 5/64" Clé hexagonale 3/32" Clé d'entraînement en étoile T15
5_64__Hex_Key.jpg 3_32__Hex_Key_Pt1.png3_32__Hex_Key_Pt_2.png T15_Star_Drive_Key_Pt_2.pngT15_Star_Drive_Key_Pt_1.png

Informations sur les matériaux et applications

Avant de commencer à utiliser une vis, il est important d’apprendre à choisir la longueur de la vis. Regardez cette vidéo pour en savoir plus sur le choix de la meilleure longueur de vis pour votre construction.

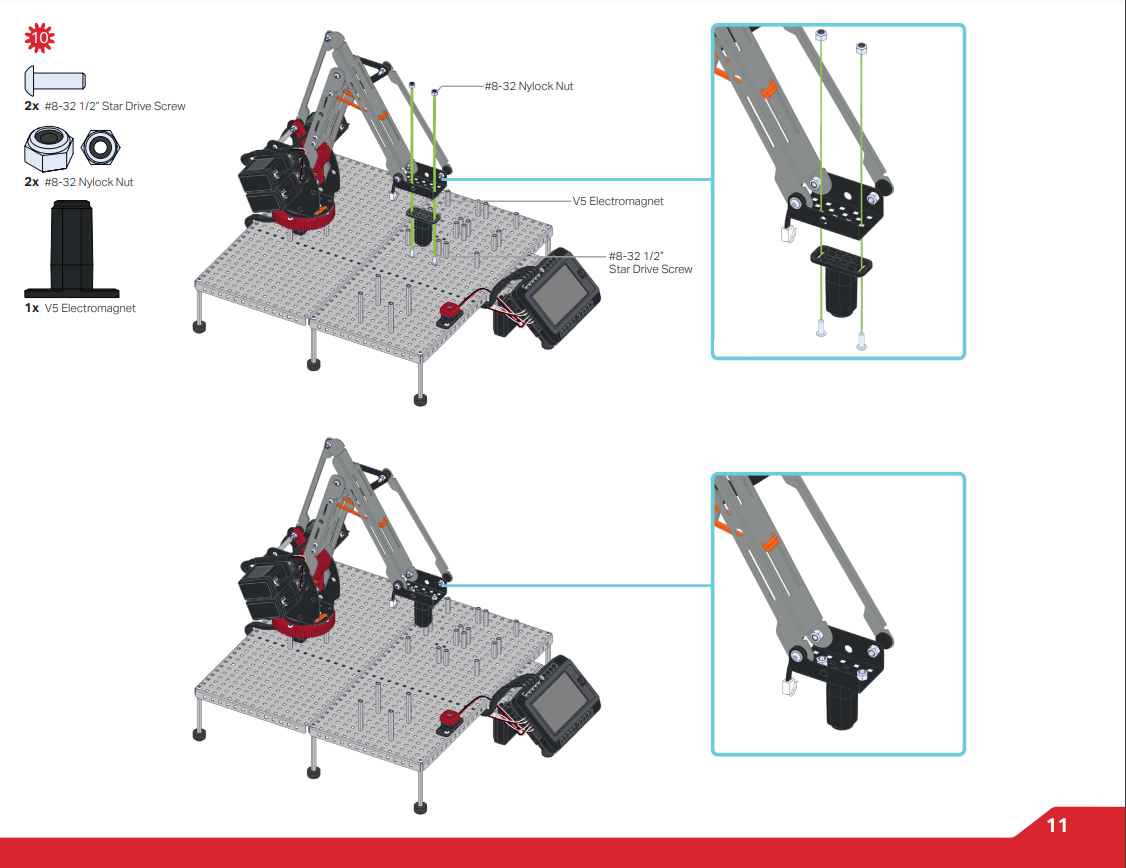

Cellule de travail.png

Moteurs intelligents V5 et tous les écrous et entretoises VEX standard

  • #8-32 Matériau de la vis à entraînement étoile : Acier allié
    • Vis SAE classe 8
    • Résistance à la traction de 150 000 PSI
    • Conçu pour résister à une grande quantité de couple, ce qui permet aux constructeurs de véritablement « verrouiller » leurs mécanismes
    • Compatible avec les moteurs intelligents V5 et tous les écrous et entretoises VEX standard

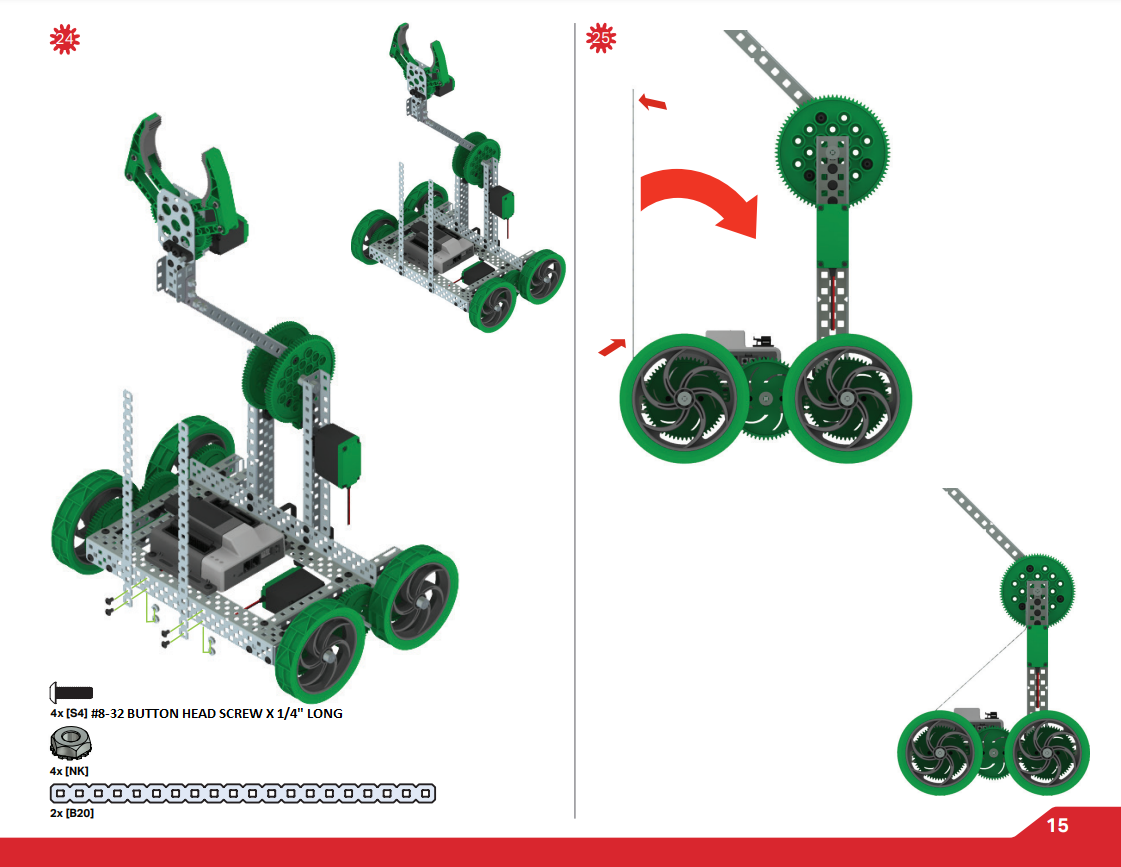

Robot Griffe.png

Moteurs intelligents V5 et tous les écrous et entretoises VEX standard

  • #8-32 Vis à tête hexagonale Matériau : Acier inoxydable haute résistance sans finition
    • Compatible avec les moteurs intelligents V5 et tous les écrous et entretoises VEX standard
    • Vis de verrouillage n° 8-32
      • Avoir un casier de thread appliqué sur leurs fils
      • Le frein-fil aidera à maintenir la vis en position
        • Peut être utilisé environ 10 à 15 fois tout en conservant un verrouillage ferme
        • Fournit une fonctionnalité similaire aux écrous VEX Nylock


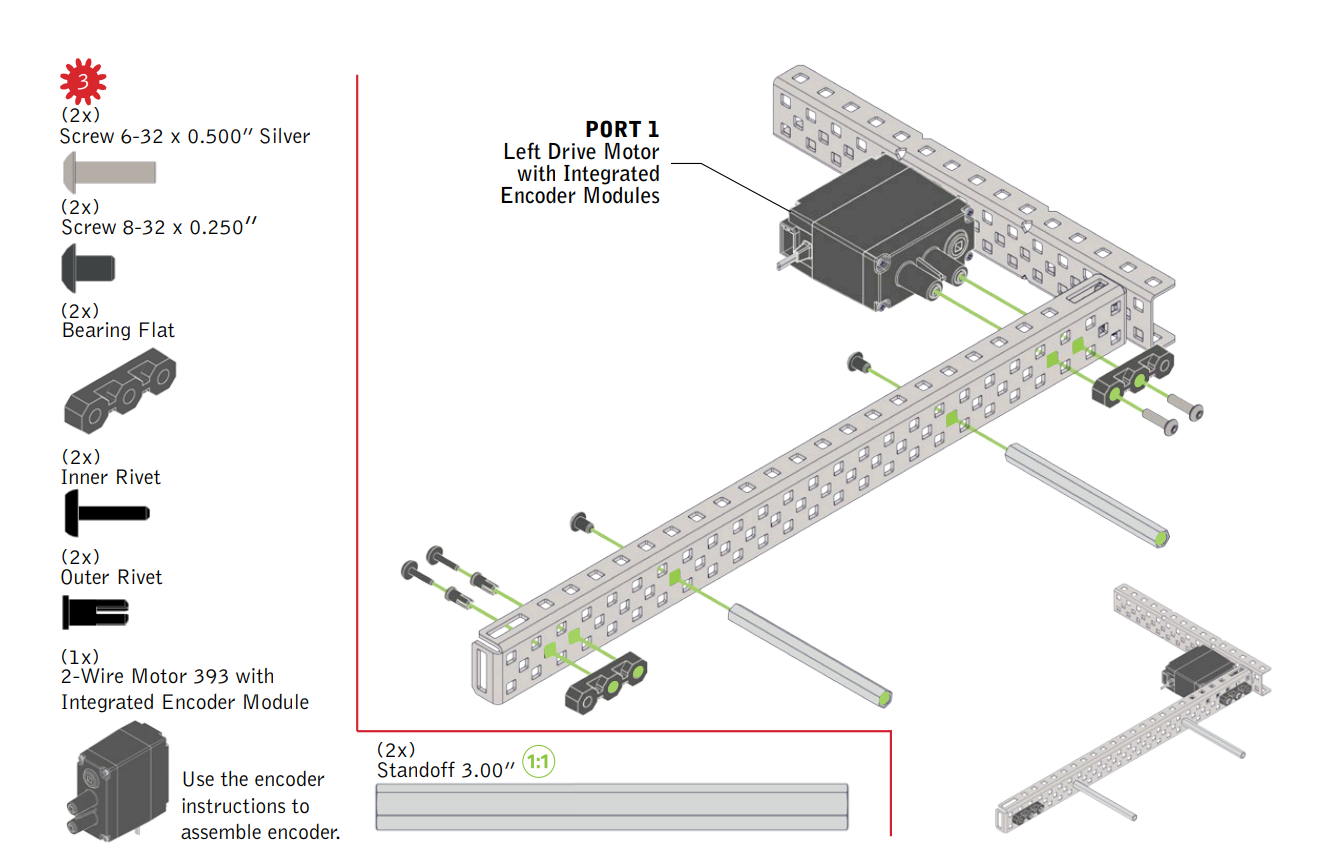

À utiliser uniquement pour les moteurs et servos VEX Cortex

  • #6-32 Vis Matériau: Acier inoxydable haute résistance sans finition
    • Compatible avec les moteurs et servos 393
    • Vis de verrouillage n° 6-32
    • Avoir un casier de thread appliqué sur leurs fils
    • Le frein-filet aidera à maintenir la vis en position
      • Peut être utilisé environ 10 à 15 fois tout en conservant un verrouillage ferme
      • Fournit une fonctionnalité similaire aux écrous VEX Nylock


Tous les écrous et entretoises VEX standard

  • Matériau de la vis à épaulement : Acier inoxydable haute résistance sans finition
    • Compatible avec tous les écrous et entretoises VEX standard
    • Réaliser des pivots à faible pente en métal VEX
    • Conçu pour s'adapter parfaitement à un trou carré VEX et permet à plusieurs couches de métal de pivoter
      • 0,176" de diamètre x 0,20" de longueur d'épaule
      • Clé hexagonale VEX 3/32"

Vis à molette.png

Tous les écrous et entretoises VEX standard

  • Matériau de la vis moletée: Plastique
    • Compatible avec tous les écrous et entretoises VEX standard

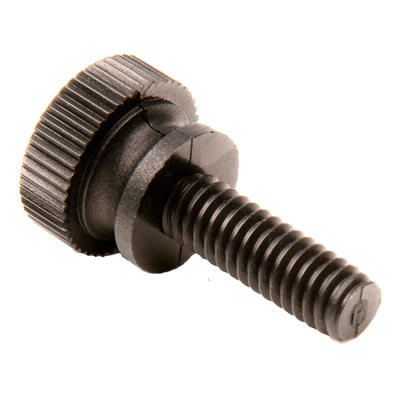

    • De la même taille (#8-32) que les vis VEX standard, mais elles ont une tête moletée de 0,428" de diamètre afin qu'elles puissent être serrées ou desserrées à la main.
    • Idéal pour les applications où une vis sera insérée ou retirée plusieurs fois, comme les panneaux d'accès de robot ou les supports de batterie. Ou, dans une situation où l’utilisation d’outils n’est pas préférée, comme dans certains milieux éducatifs.

Liste complète des vis vendues par VEX

Ce tableau a pour but de visualiser la liste complète des vis vendues par VEX. L'utilisation de ce tableau peut aider à fournir des alternatives inédites à intégrer dans votre build.

Style de vis

Longueur/type de vis

Vis

UGS

#8-32 Étoile Drive













1/8"

Vis de réglage à entraînement étoile n° 8-32 x 1/8" (paquet de 32)

276-6098

1/4"

Vis à empreinte étoile n° 8-32 x 1/4 po (paquet de 100)
Vis à empreinte étoile verrouillable n° 8-32 x 1/4 po (paquet de 100)

276-4990
276-5006

3/8"

Vis à entraînement étoile n° 8-32 x 3/8 po (paquet de 100)

276-4991

1/2"

Vis à empreinte étoile n° 8-32 x 1/2 po (paquet de 100)
Vis à empreinte étoile verrouillable n° 8-32 x 1/2 po (paquet de 100)

276-4992
276-5007

5/8"

Vis à entraînement étoile n° 8-32 x 5/8 po (paquet de 100)

276-4993

3/4"
Vis à entraînement étoile n° 8-32 x 3/4 po (paquet de 100) 276-4994
7/8"
Vis à entraînement étoile n° 8-32 x 7/8 po (paquet de 100) 276-4995
1"
Vis à entraînement étoile n° 8-32 x 1 000 po (paquet de 100) 276-4996
1,25"
Vis à entraînement étoile n° 8-32 x 1,250 po (paquet de 50) 276-4997
1,5"
Vis à entraînement étoile n° 8-32 x 1 500 po (paquet de 50) 276-4998
1,75"
Vis à entraînement étoile n° 8-32 x 1,750 po (paquet de 50) 276-4999
2"
Vis à entraînement étoile n° 8-32 x 2 000 po (paquet de 25) 276-5004
2,25"
Vis à entraînement étoile n° 8-32 x 2,250 po (paquet de 25) 276-8015
2,5" Vis à entraînement étoile n° 8-32 x 2,500 po (paquet de 25) 276-8016



Style de vis

Longueur/type de vis
Vis
UGS

#8-32 Entraînement hexagonal

1/4"


Vis #8-32 x 1/4" (paquet de 100)
Vis de verrouillage #8-32 x 1/4" (paquet de 100)



275-1002

275-1260

3/8"

Vis n° 8-32 x 3/8 po (paquet de 100)

275-1003

1/2"

Vis #8-32 x 1/2" (paquet de 100)
Vis de verrouillage #8-32 x 1/2" (paquet de 100)

275-1004

275-1261

5/8"

Vis n° 8-32 x 5/8" (paquet de 100)

275-1005

3/4"
Vis n° 8-32 x 3/4 po (paquet de 100)
275-1006
7/8"
Vis n° 8-32 x 7/8 po (paquet de 100)
275-1007
1"
Vis n° 8-32 x 1 000 po (paquet de 100)
275-1008
1,25"
Vis n° 8-32 x 1,250 po (paquet de 50)
275-1009
1,5"
Vis n° 8-32 x 1 500 po (paquet de 50)
275-1010
1,75"
Vis n° 8-32 x 1,750 po (paquet de 50)
275-1011
2" Vis n° 8-32 x 2 000 po (paquet de 25) 275-1012

Vis spécialisée



Vis à oreilles
Vis à oreilles 1/2" (paquet de 50)
275-1485
Vis d'épaule
Vis à épaulement n° 8-32 (paquet de 25) 276-1408

#6-32 Entraînement hexagonal


1/4"
Vis n° 6-32 x 1/4" (paquet de 50) 275-0659
1/2"
Vis #6-32 x 1/2" (paquet de 50)
Vis de verrouillage #6-32 x 1/2" (paquet de 100)

275-1169

276-1958
