Vous utilisez VEX IQ (1ère génération) ? Voir cet article.

Suivez les étapes ci-dessous pour associer votre contrôleur VEX IQ (2e génération) à votre cerveau (2e génération).

Remarque : une fois couplés initialement, le cerveau et le contrôleur resteront couplés même après que les deux aient été éteints et rallumés.

Préparation pour l'appairage sans fil

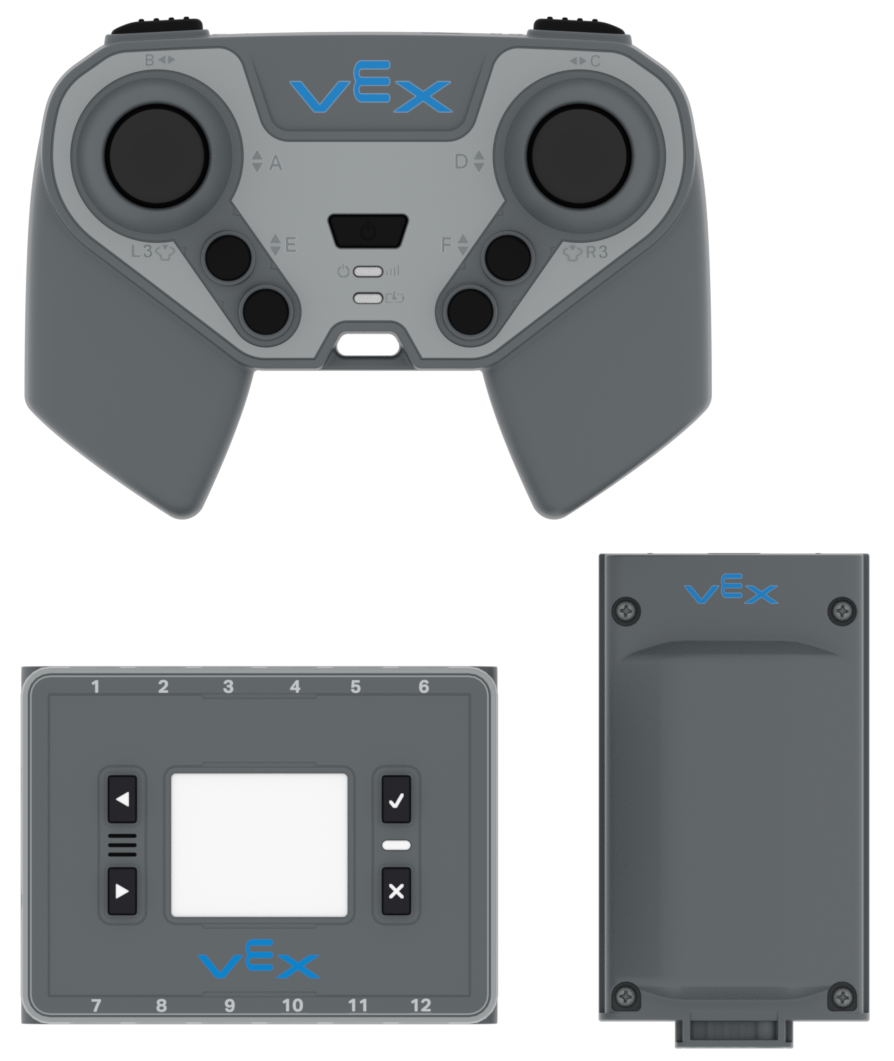

Contrôleur, cerveau et batterie placés ensemble.

Rassemblez les éléments suivants

Contrôleur VEX IQ chargé (2e génération)
- Consultez cet article pour plus d'informations sur la façon de charger un contrôleur (2e génération).
VEX IQ (2ème génération)Cerveau
Batterie VEX IQ (2e génération) chargée
- Consultez cet article pour plus d'informations sur la façon de charger une batterie (2e génération).

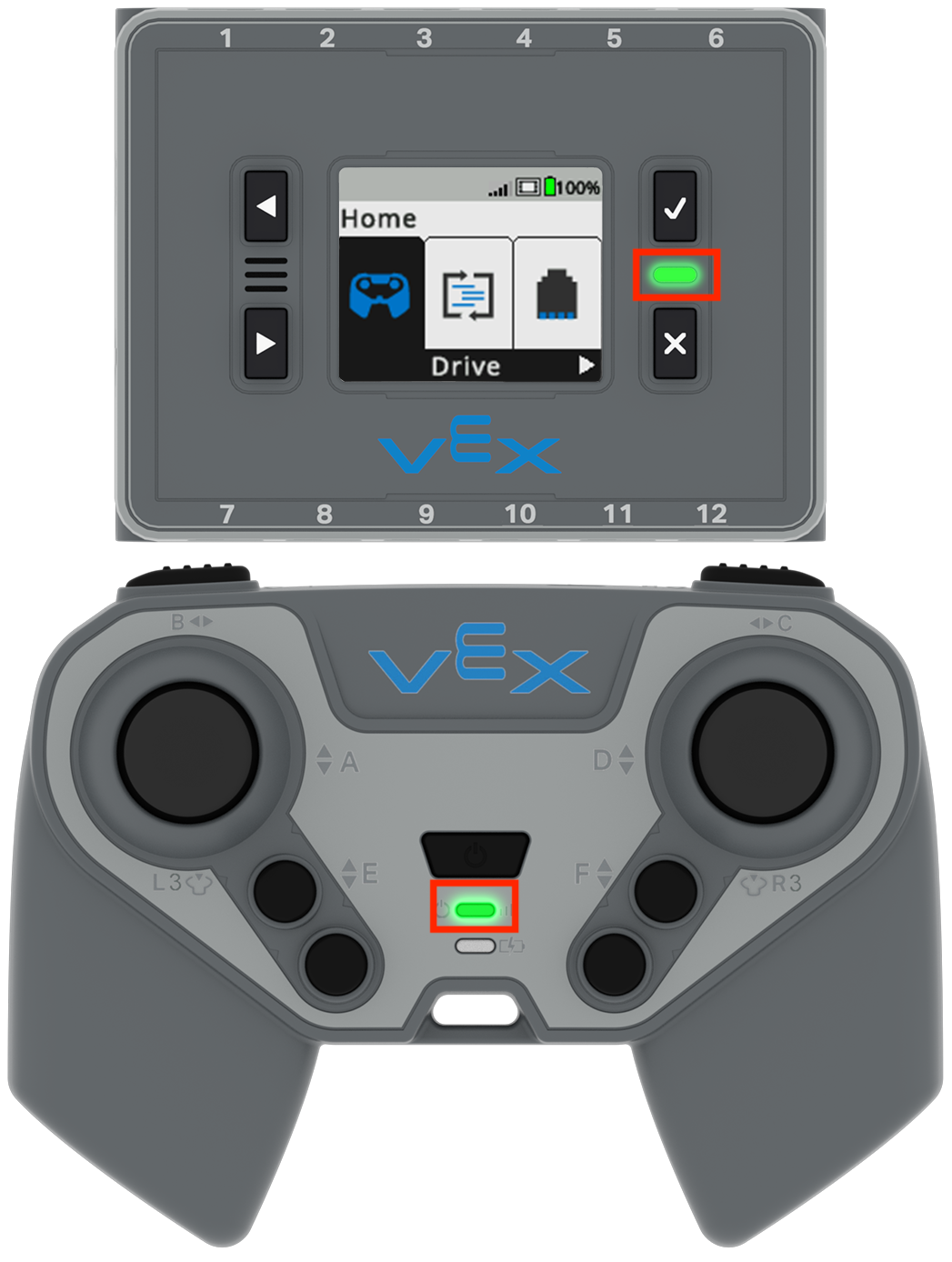

Cerveau affiché à côté du contrôleur, tous deux avec des voyants d'alimentation verts en surbrillance pour indiquer qu'ils sont sous tension.

Puissance sur le cerveau et le contrôleur

Installez la batterie et sélectionnez le bouton Vérifier pour allumer le cerveau.

Appuyez sur le bouton d'alimentation pour allumer le contrôleur.

La LED du cerveau et la LED d'alimentation/liaison du contrôleur doivent s'afficher en vert pour indiquer qu'elles sont sous tension.

Associez sans fil le contrôleur et le cerveau

Regardez cette animation pour regarder et suivre les étapes décrites ci-dessous pour coupler sans fil le contrôleur et le cerveau.

Lorsqu'elles sont connectées sans fil, la LED du cerveau et la LED d'alimentation/liaison du contrôleur doivent toutes deux clignoter en vert pour indiquer qu'elles sont connectées.

Étapes de connexion

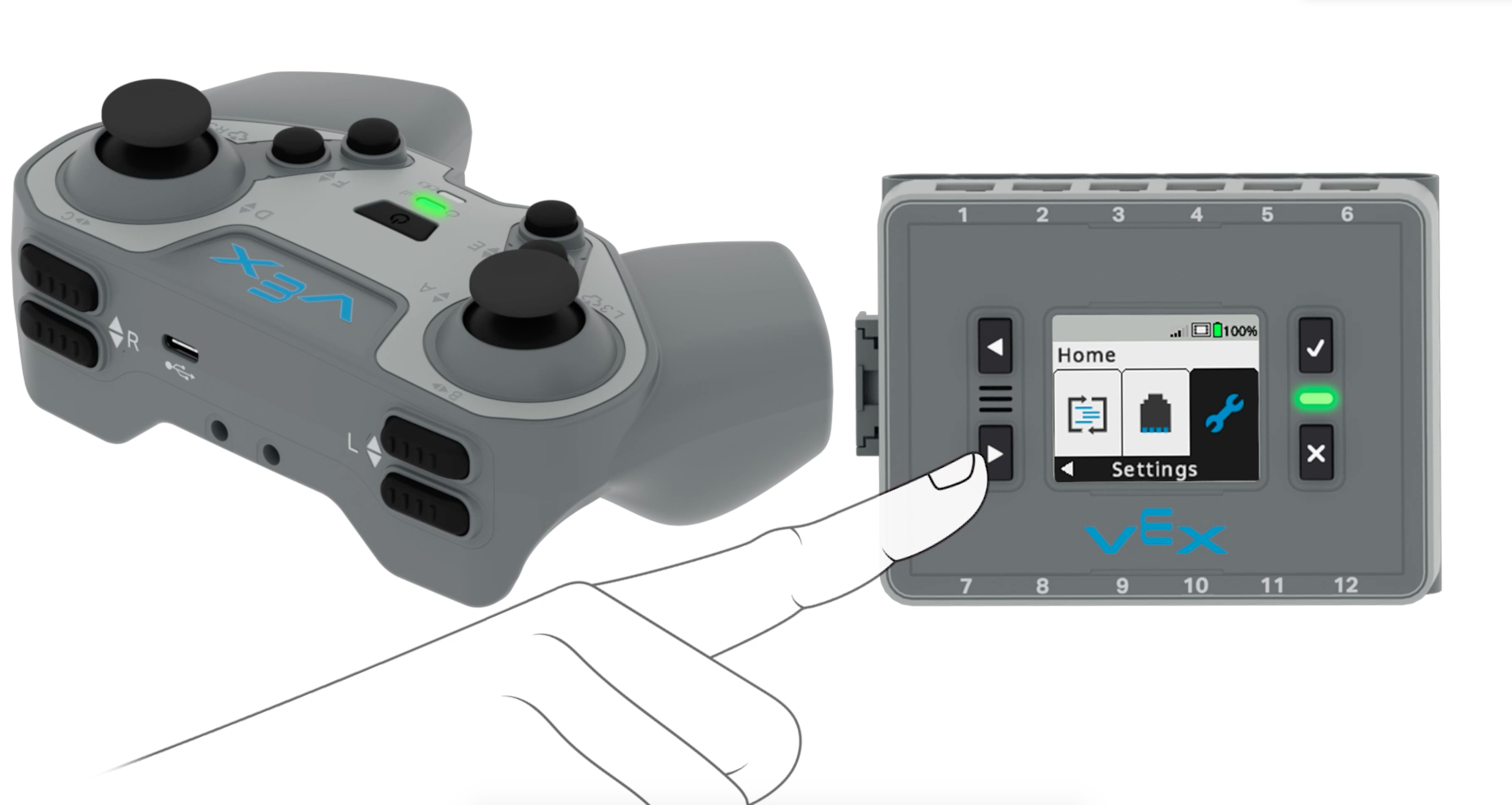

L'écran du cerveau s'affiche dans le menu Accueil avec l'option Paramètres sélectionnée. Paramètres est la quatrième option du menu Accueil. Une main est affichée en train d'appuyer sur le bouton flèche droite.

Étape 1 : Utilisez les boutons fléchés pour faire défiler jusqu'à Paramètres.

L'écran du cerveau s'affiche dans le menu Accueil avec l'option Paramètres sélectionnée. Une main est affichée appuyant sur le bouton Vérifier.

Étape 2 : Appuyez sur le bouton Vérifier pour sélectionner Paramètres.

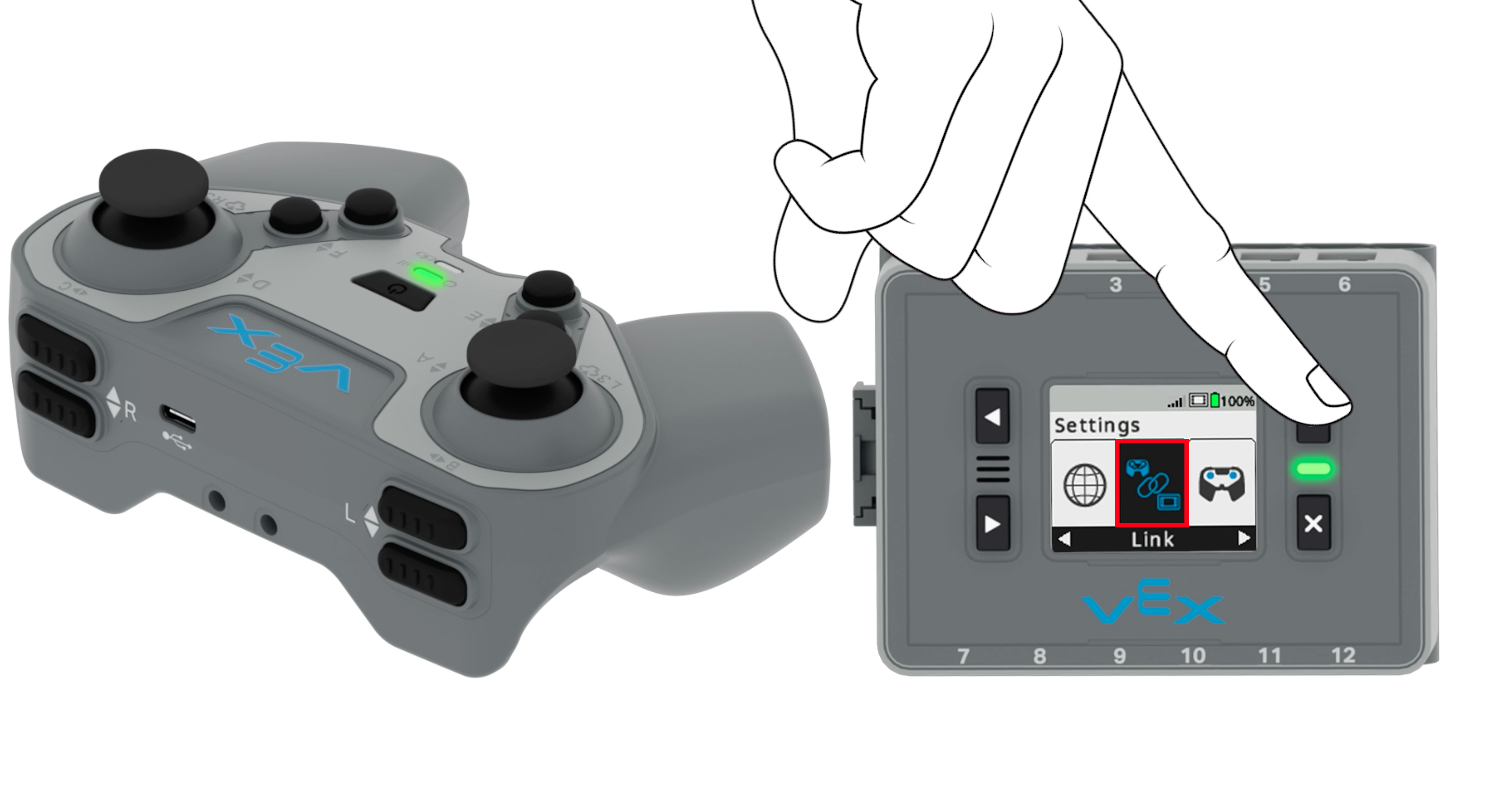

L'écran du cerveau s'affiche dans le menu Paramètres avec l'option Lien sélectionnée. Le lien est la deuxième option dans le menu Paramètres. Une main est affichée appuyant sur le bouton Vérifier.

Étape 3 : Ensuite, faites défiler jusqu'à Lien et appuyez sur le bouton Vérifier pour sélectionner.

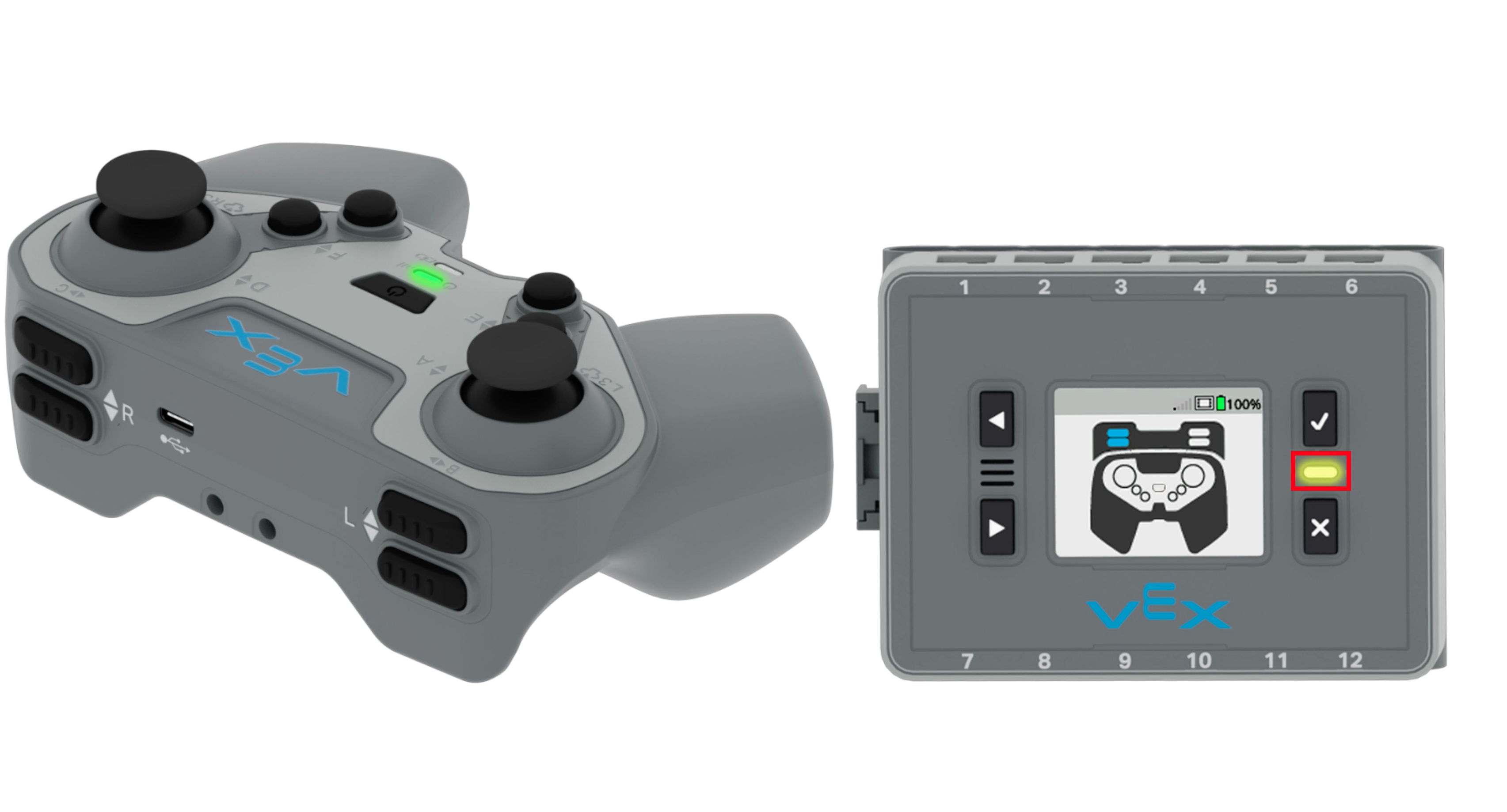

L'écran du cerveau s'affiche après avoir sélectionné l'option Lien. Un schéma montre le contrôleur avec ses boutons L haut et L bas mis en évidence. Le voyant lumineux du cerveau s'allume en jaune et est mis en surbrillance.

Étape 4 : Une fois Link sélectionné, l'écran d'appairage s'ouvrira. La LED du cerveau deviendra jaune lors de la connexion.

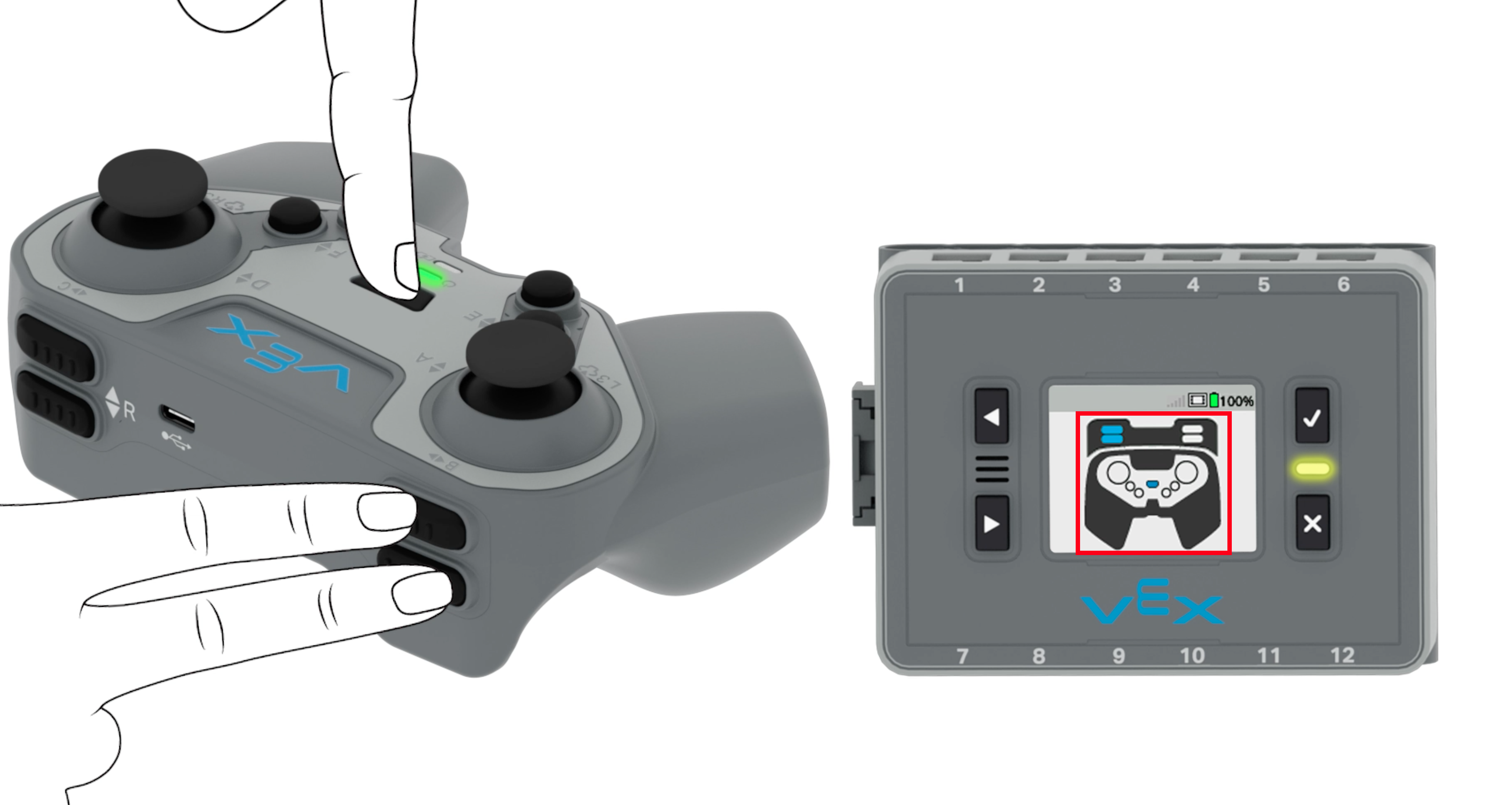

L'écran du cerveau s'affiche après avoir sélectionné l'option Lien. Un schéma montre le contrôleur avec ses boutons L haut, L bas et alimentation mis en évidence. Deux mains sont représentées appuyant sur les boutons en surbrillance sur un contrôleur situé à côté du cerveau.

Étape 5 : Appuyez 2 fois sur le bouton d'alimentation du contrôleur tout en maintenant enfoncés les boutons L-Up et L-Down, comme indiqué sur l'écran Brain.

Remarque : Notez le moment auquel le bouton d'alimentation clignote sur l'écran Brain. Essayez d'appuyer sur le bouton d'alimentation du contrôleur avec le même timing. Cela peut prendre plus d'un essai.

Écran cérébral avec l'icône du contrôleur en surbrillance pour indiquer qu'il est connecté. Le cerveau et le contrôleur ont des lumières LED vertes brillantes qui sont mises en évidence.

Étape 6 : Une fois connecté sans fil, vous verrez l'icône du contrôleur sur l'écran Brain. La LED du cerveau et la LED d'alimentation/liaison du contrôleur doivent toutes deux clignoter en vert pour indiquer qu'elles sont connectées.
