La batterie fournit l’énergie nécessaire au fonctionnement de tous les moteurs, capteurs et cerveau.

Charger la batterie

Chargement de la batterie à l'aide d'un câble USB-C branché sur son port de charge.

Pour charger la batterie, connectez la batterie à une source d'alimentation à l'aide du câble USB-C fourni dans le kit VEX GO.

Remarque : chaque kit VEX GO est livré avec un câble de chargement USB-C, mais seul le VEX GO Classroom Bundle est livré avec un adaptateur secteur.

Voyants lumineux sur la batterie

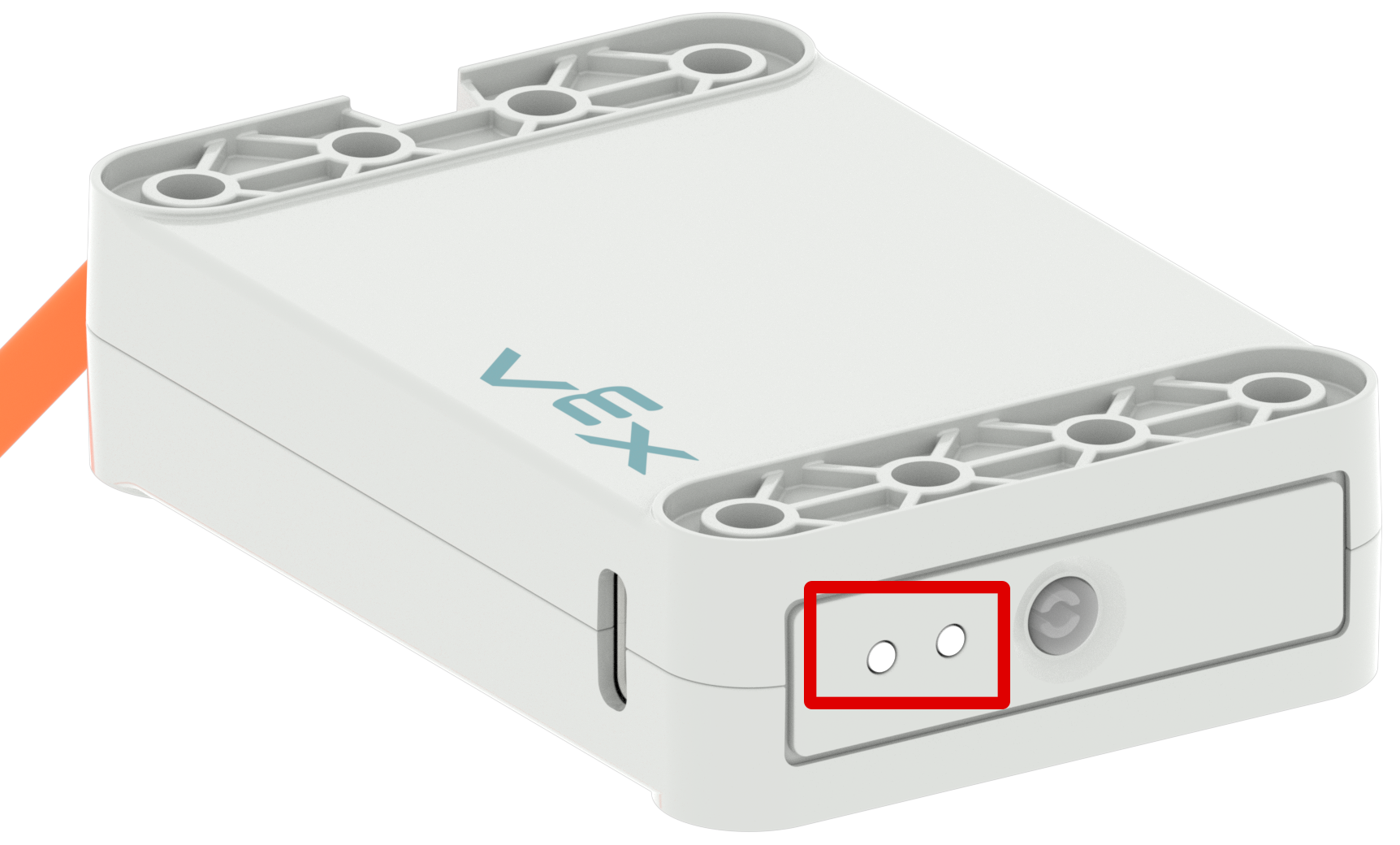

Les deux voyants lumineux de la batterie près du port de charge sont mis en évidence dans un cadre rouge.

Il y a deux voyants sur le côté de la batterie pour indiquer l'état de la batterie.

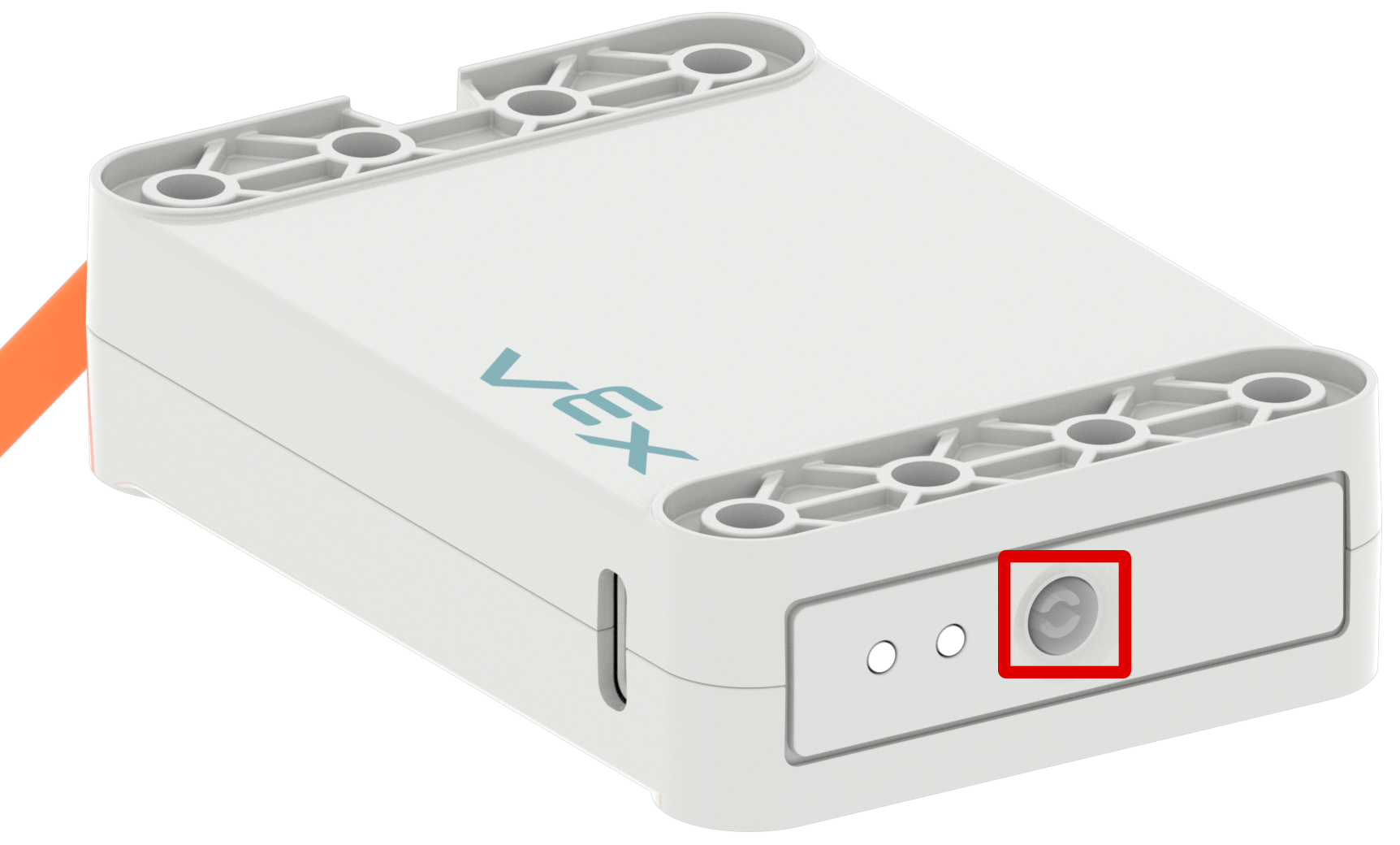

Le bouton d'indication d'alimentation de la batterie près des voyants lumineux est mis en évidence dans un cadre rouge.

Appuyer sur le bouton à côté des voyants de la batterie indiquera l'état actuel.

Batterie avec les deux voyants lumineux allumés en vert pour indiquer qu'elle est complètement chargée.

Deux voyants verts indiquent que la batterie est complètement chargée (75-100 %).

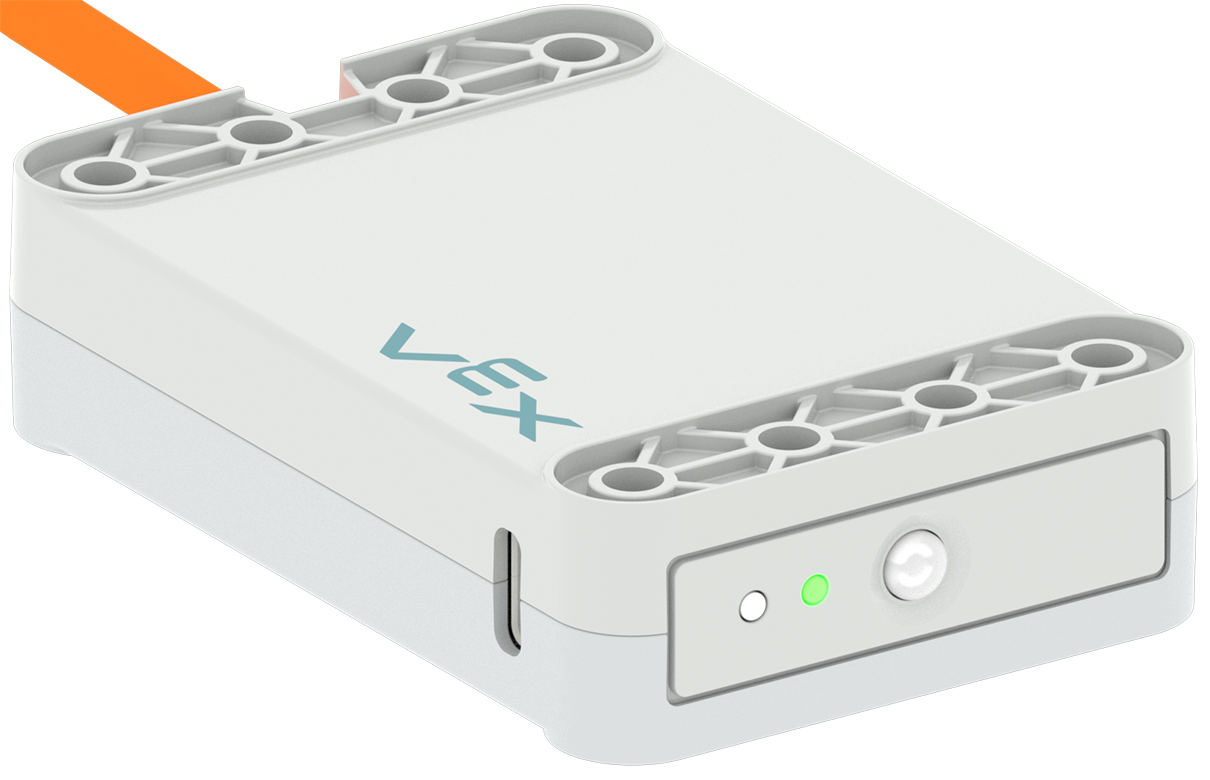

Batterie dont un seul des deux voyants est allumé en vert, indiquant qu'elle est partiellement chargée.

Un voyant vert indique que la batterie est partiellement chargée (25 à 75 %).

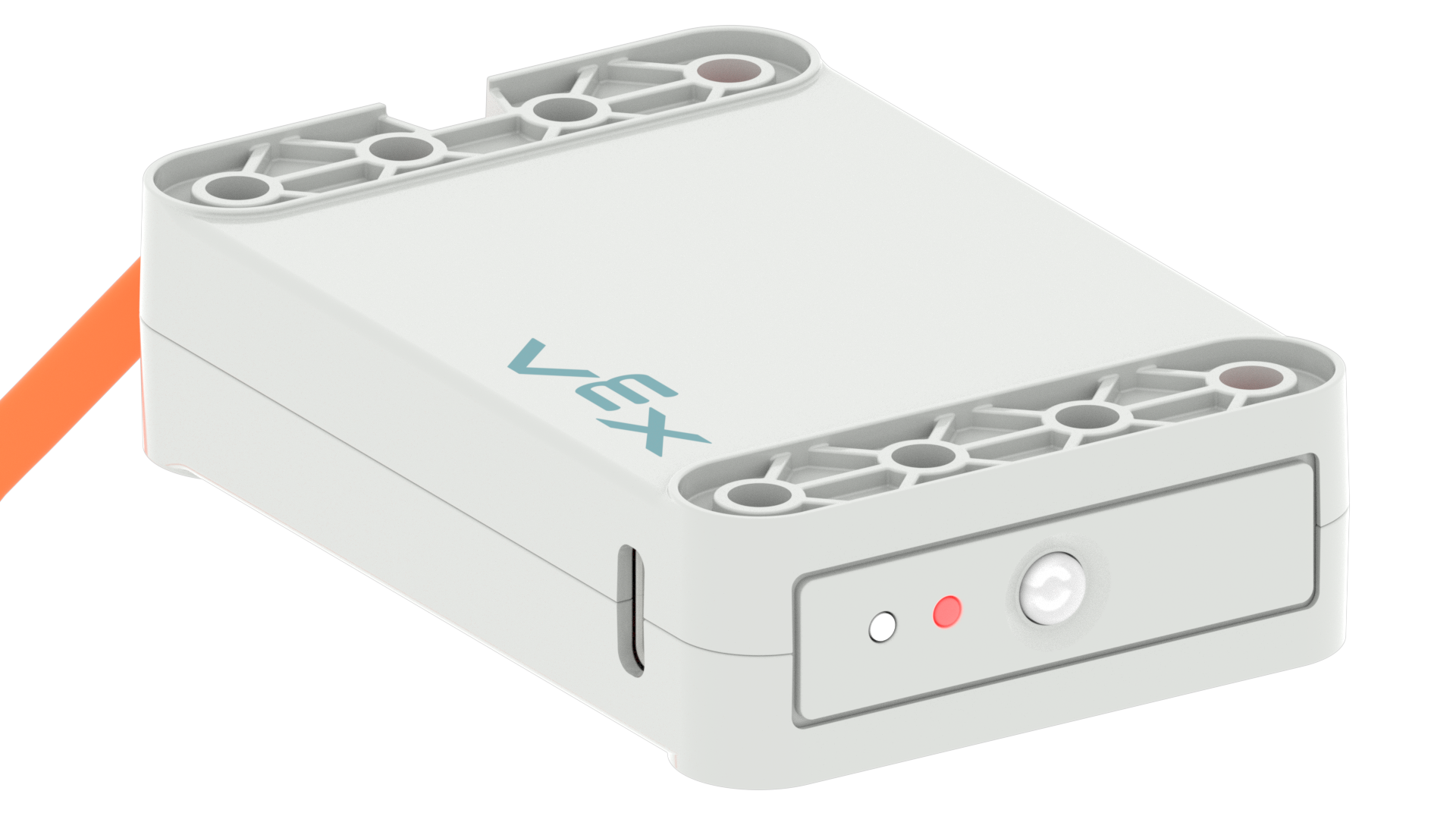

Batterie avec un des deux voyants lumineux allumé en rouge, indiquant que la charge est faible.

Un voyant rouge indique que la batterie est faiblement chargée (0 à 25 %).

Lorsque la batterie est en charge active

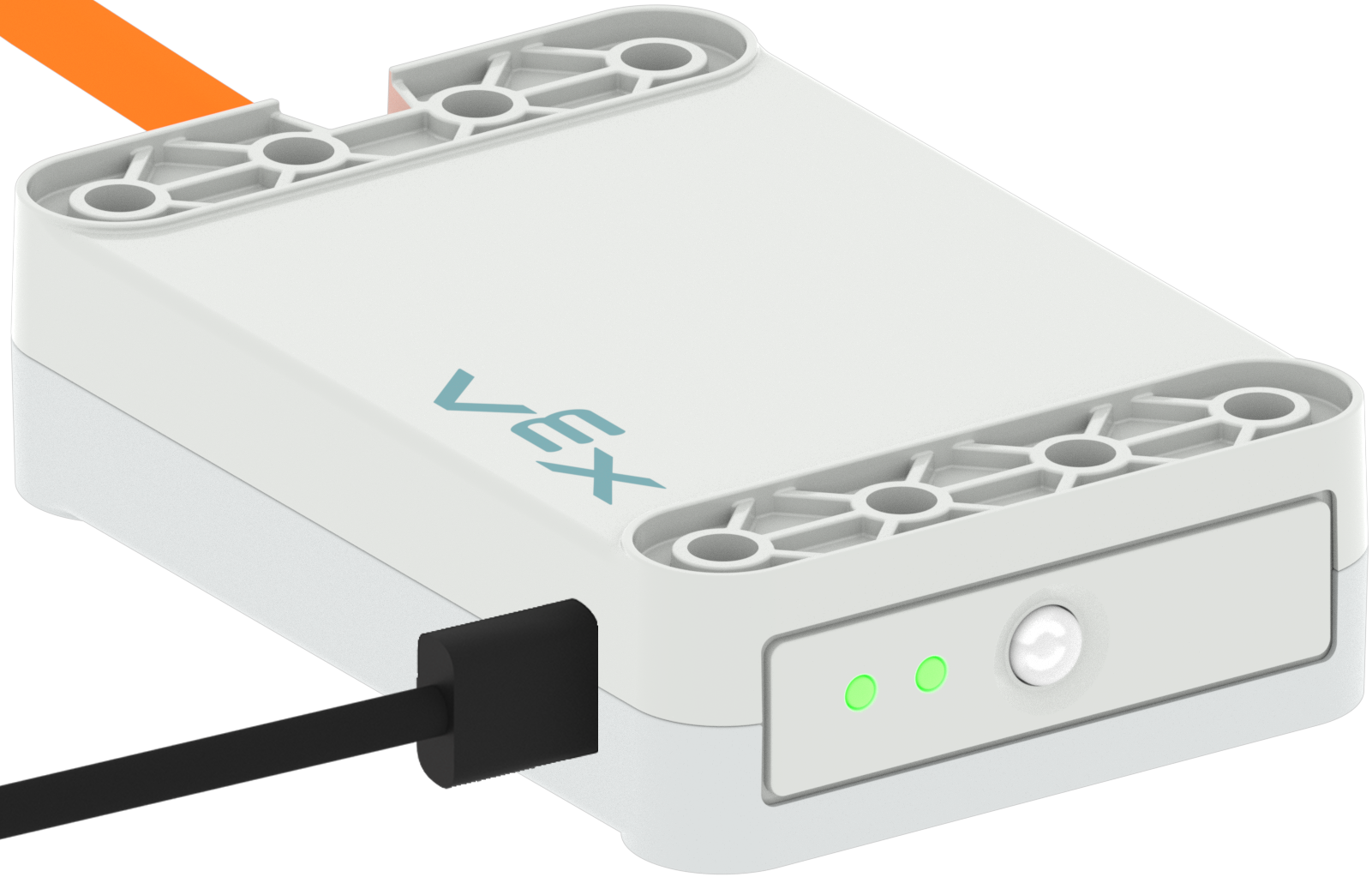

Chargement de la batterie à l'aide d'un câble USB-C branché sur son port de charge. Les deux voyants lumineux s'allument en vert pour indiquer que la batterie est complètement chargée.

Deux voyants verts indiquent que la batterie est complètement chargée.

Chargement de la batterie à l'aide d'un câble USB-C branché sur son port de charge. L'un des deux voyants lumineux est allumé en rouge, indiquant qu'il n'est pas complètement chargé.

Un voyant rouge indique que la batterie est en charge activement, mais pas complètement.

Note: même si un voyant rouge indique que la batterie est en charge active, cela ne signifie pas nécessairement que le niveau de la batterie est de 0%. Pour voir le niveau actuel de la batterie, débranchez la batterie du chargeur et appuyez sur le bouton à côté des voyants lumineux. Vous pouvez toujours utiliser la batterie tant qu'elle est suffisamment chargée.

Connexion de la batterie

Batterie avec son câble de connexion branché dans l'emplacement Batterie sur un Brain.

La batterie peut être connectée au cerveau ou à un interrupteur pour alimenter les moteurs et les capteurs.

Pour connecter la batterie au cerveau, consultez l’article Utilisation du cerveau VEX GO.

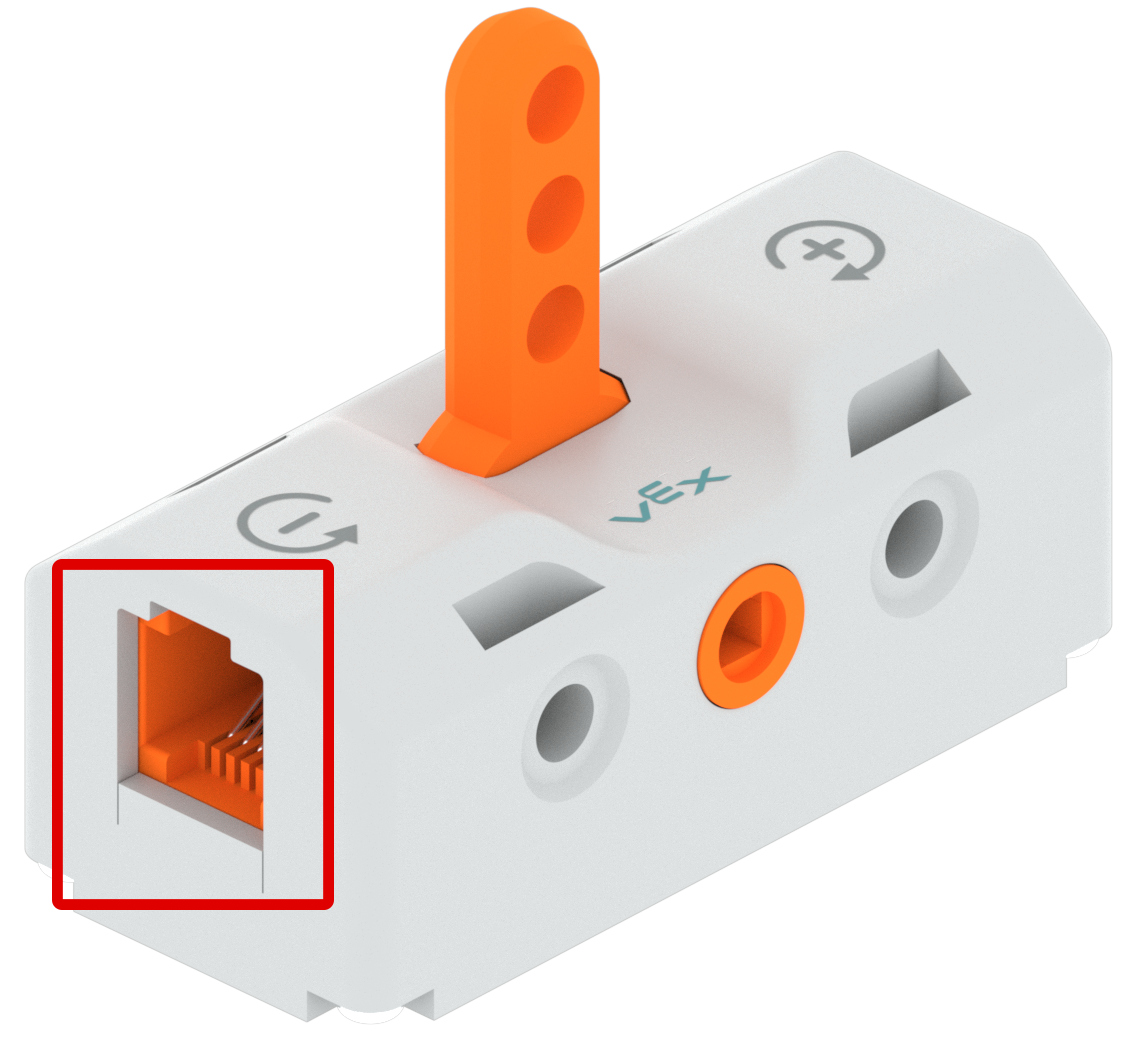

Pièce de commutation avec son port de batterie mis en évidence dans un cadre rouge.

Pour connecter la batterie à un commutateur, localisez le port de batterie orange sur le commutateur.

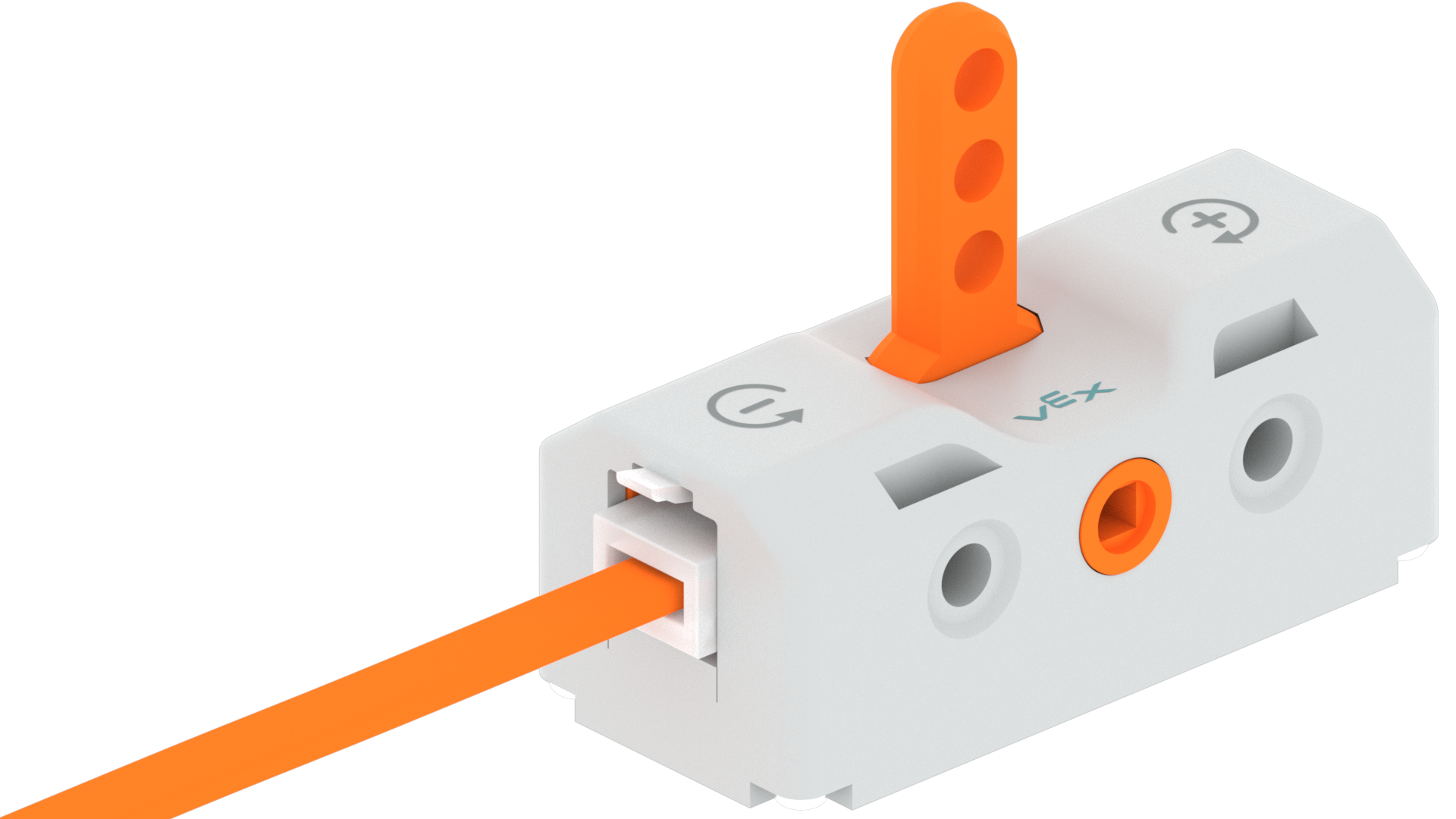

Interrupteur avec un câble de batterie branché sur son port de batterie pour l'alimenter.

Connectez la batterie au Switch en insérant le câble de batterie orange dans le port de batterie orange du Switch.

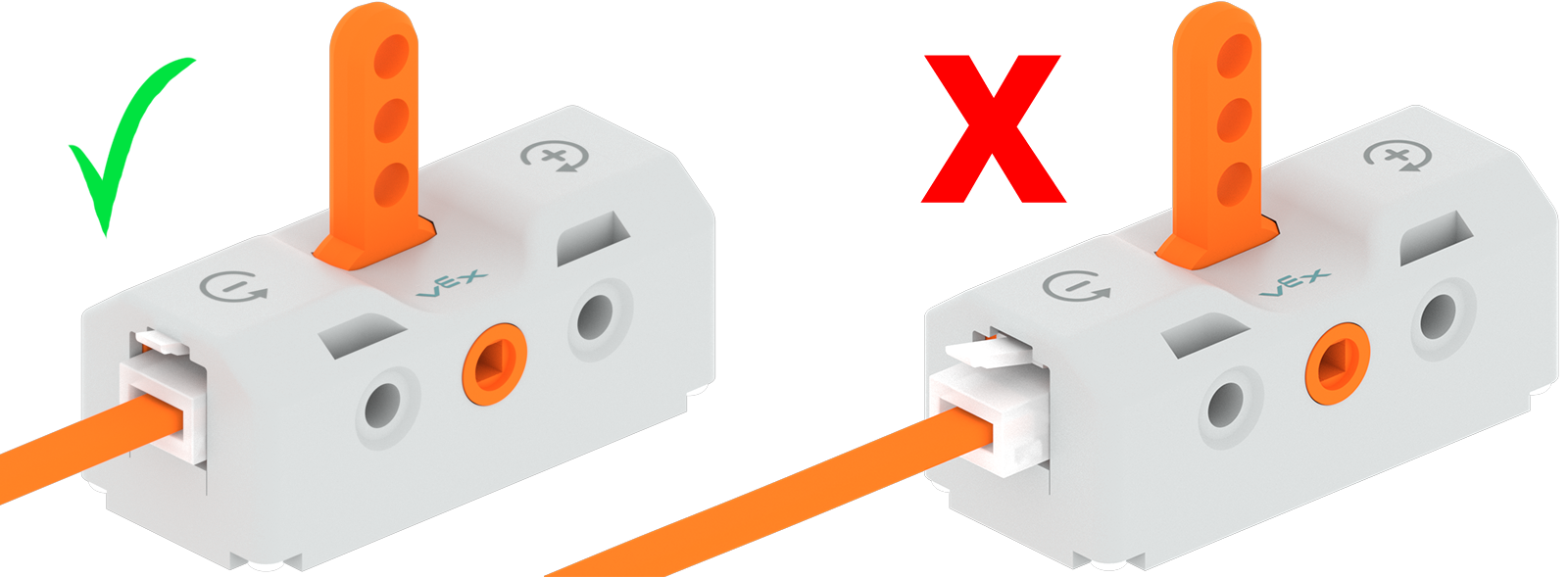

Schéma de deux pièces de commutation avec des câbles de batterie branchés sur leurs ports de batterie pour les alimenter. À gauche, le câble de la batterie est complètement branché et il y a une coche verte, tandis qu'à droite, le câble de la batterie n'est que partiellement branché et il y a un X rouge.

Assurez-vous que le câble de batterie orange est entièrement inséré dans le port de batterie orange du commutateur. Un « clic » garantira que le câble est bien inséré dans le port.

Vie de la batterie

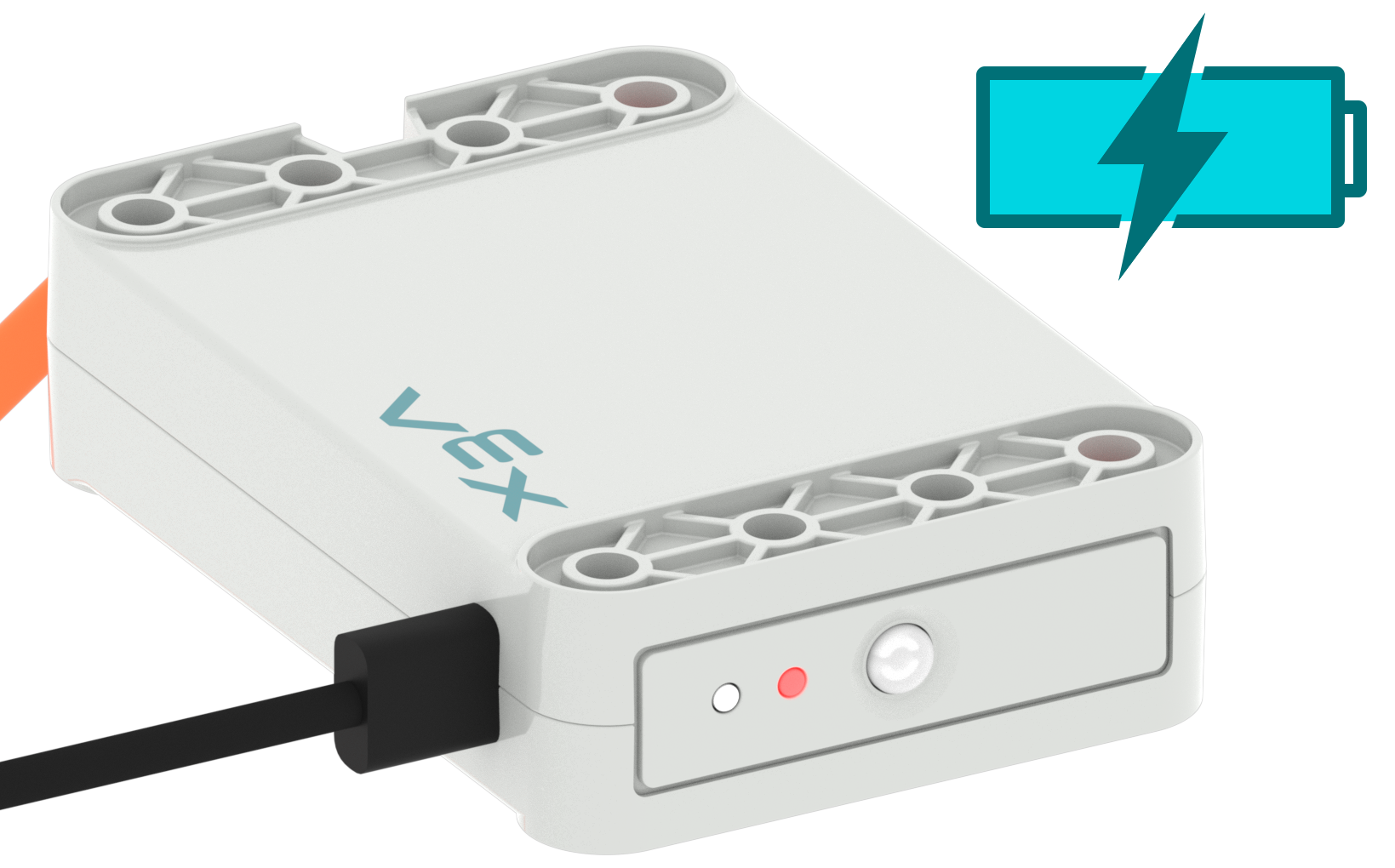

Chargement de la batterie à l'aide d'un câble USB-C branché sur son port de charge, avec une icône de batterie pour illustrer qu'il faut 3,5 heures pour une charge complète.

La batterie prend environ 3,5 heures pour se charger complètement.

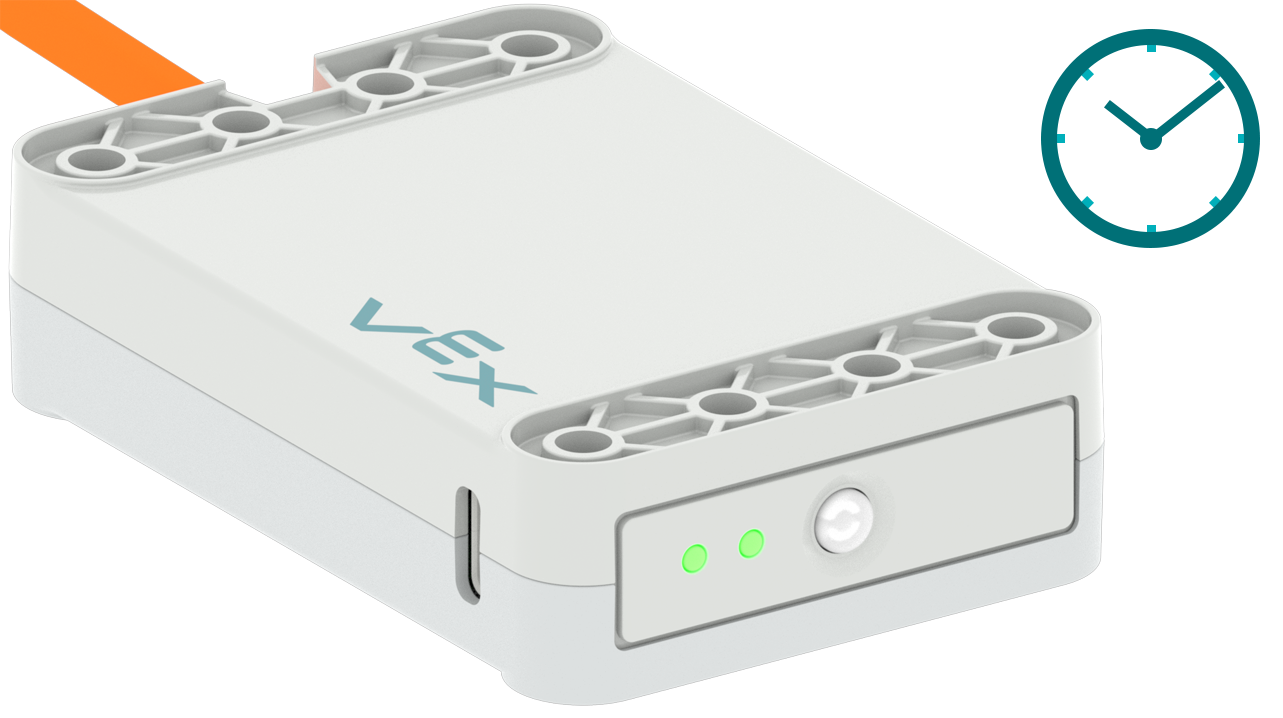

Batterie complètement chargée, avec une icône d'horloge pour illustrer qu'elle a suffisamment de charge pour durer une journée d'école.

La batterie est conçue pour durer environ une journée d’école.

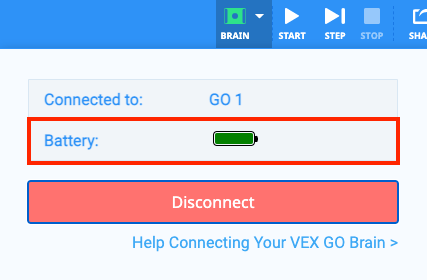

VEXcode GO avec le menu Cerveau ouvert et une icône de batterie verte en surbrillance. Cela montre que le cerveau connecté dispose d’une batterie complètement chargée.

Le niveau de la batterie peut être vérifié dans VEXcode GO en sélectionnant l'icône Cerveau dans la barre d'outils.
