Mes blocs est l'une des catégories de blocs de VEXcode VR. Certaines autres catégories incluent l'aimant, l'apparence, la détection et les variables. Mes blocs sont utilisés pour créer une séquence de blocs qui peuvent être utilisés plusieurs fois au cours d'un projet.

Comment fabriquer un bloc

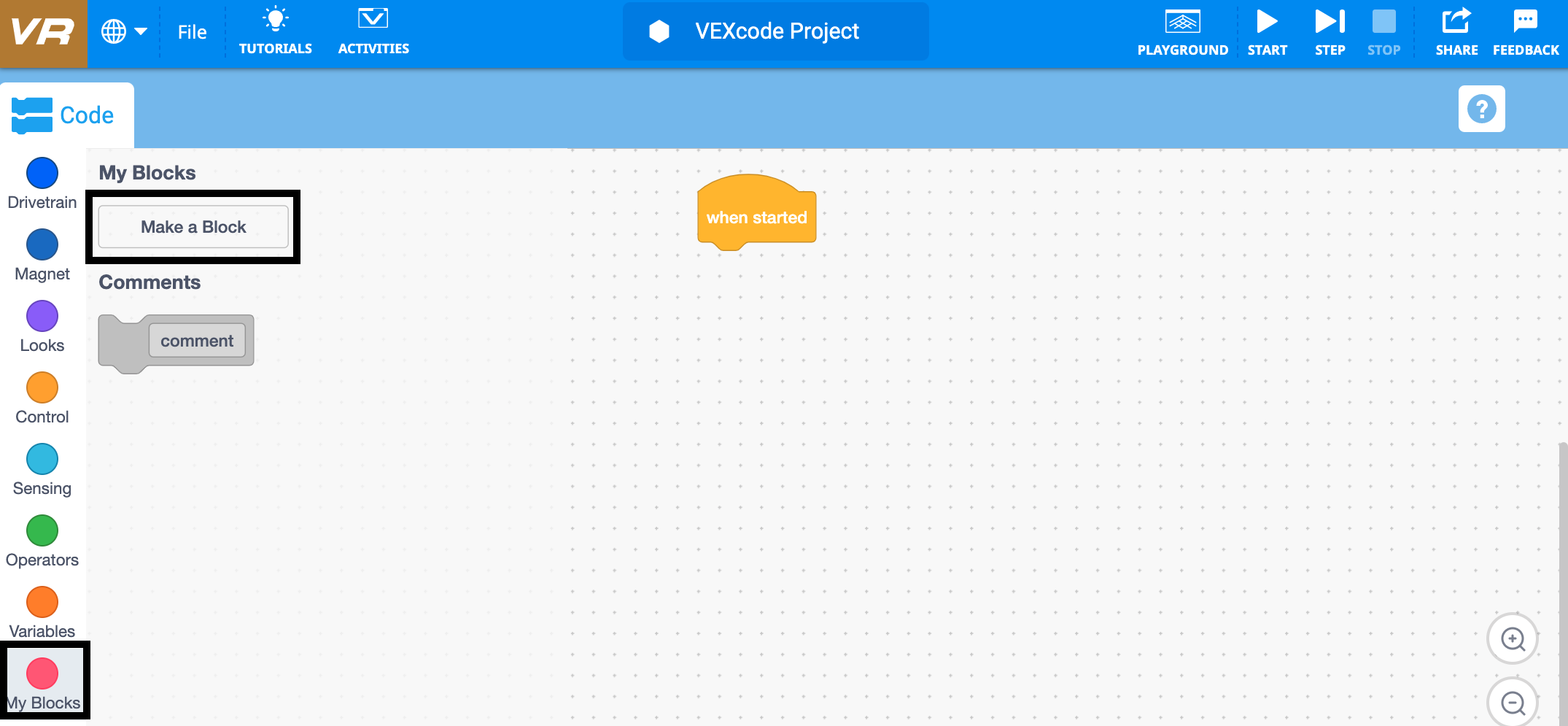

Ma catégorie Blocs sélectionnée dans la palette Blocs

Sélectionnez « Créer un bloc » dans la catégorie Mes blocs.

Ma pile de blocs affichant un appel de bloc personnalisé dans un projet VR VEXcode

Renommez le bloc en entrant dans le champ "Nom du bloc", puis sélectionnez "OK".

Comment personnaliser un bloc

Ajouter une entrée (nombre)

Espace de travail VR VEXcode avec une définition « Mon bloc » et le bloc personnalisé ajouté à la pile du projet

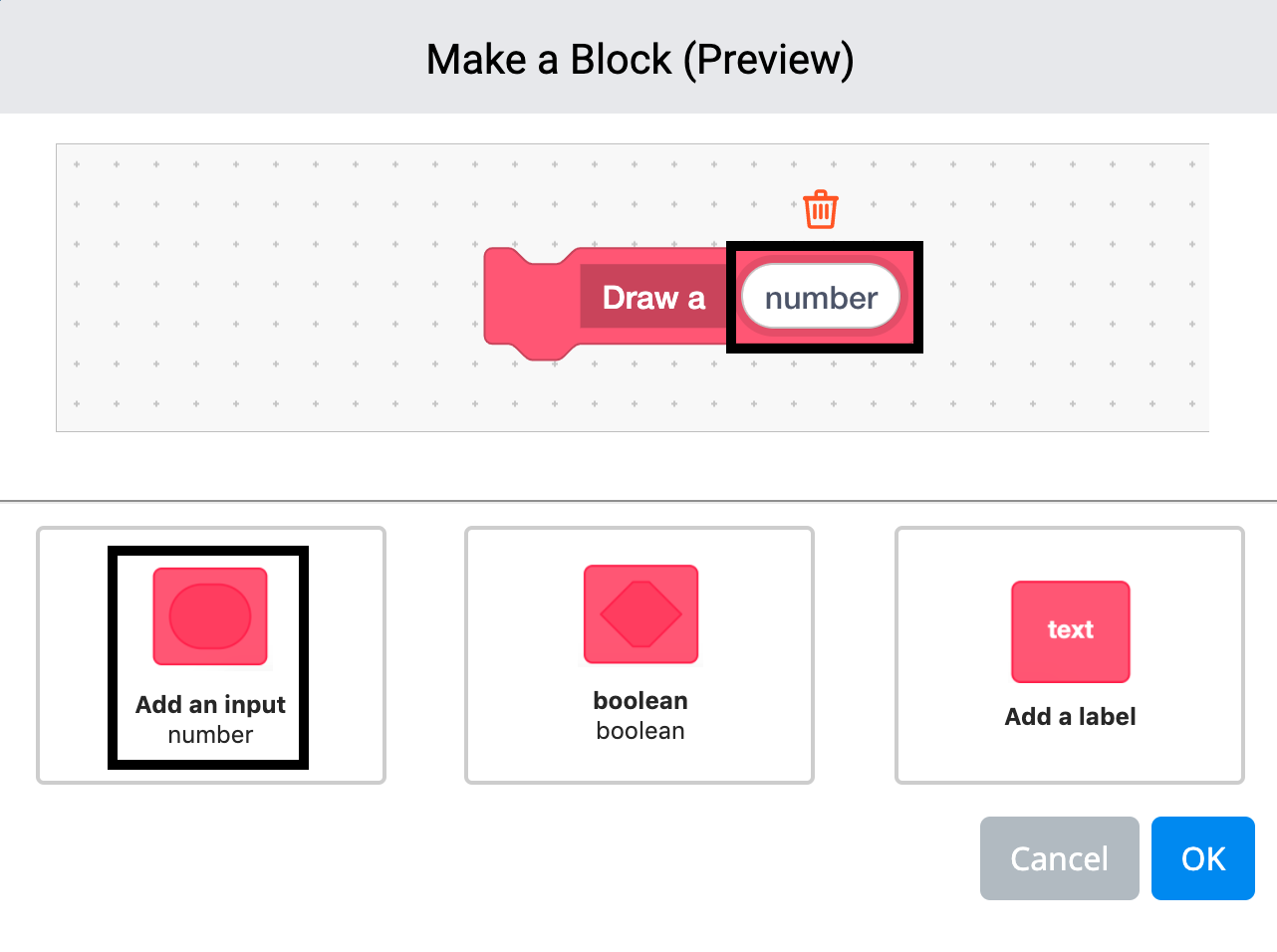

Sélectionnez l'option « Ajouter une entrée (numéro) » dans l'écran « Créer un bloc (aperçu) ». Renommez l'entrée en la saisissant dans le champ « Numéro », puis sélectionnez « OK ».

Ajouter une entrée (booléen)

Mon menu Blocs avec le bloc personnalisé « Conduire en carré » disponible pour une utilisation dans VEXcode VR

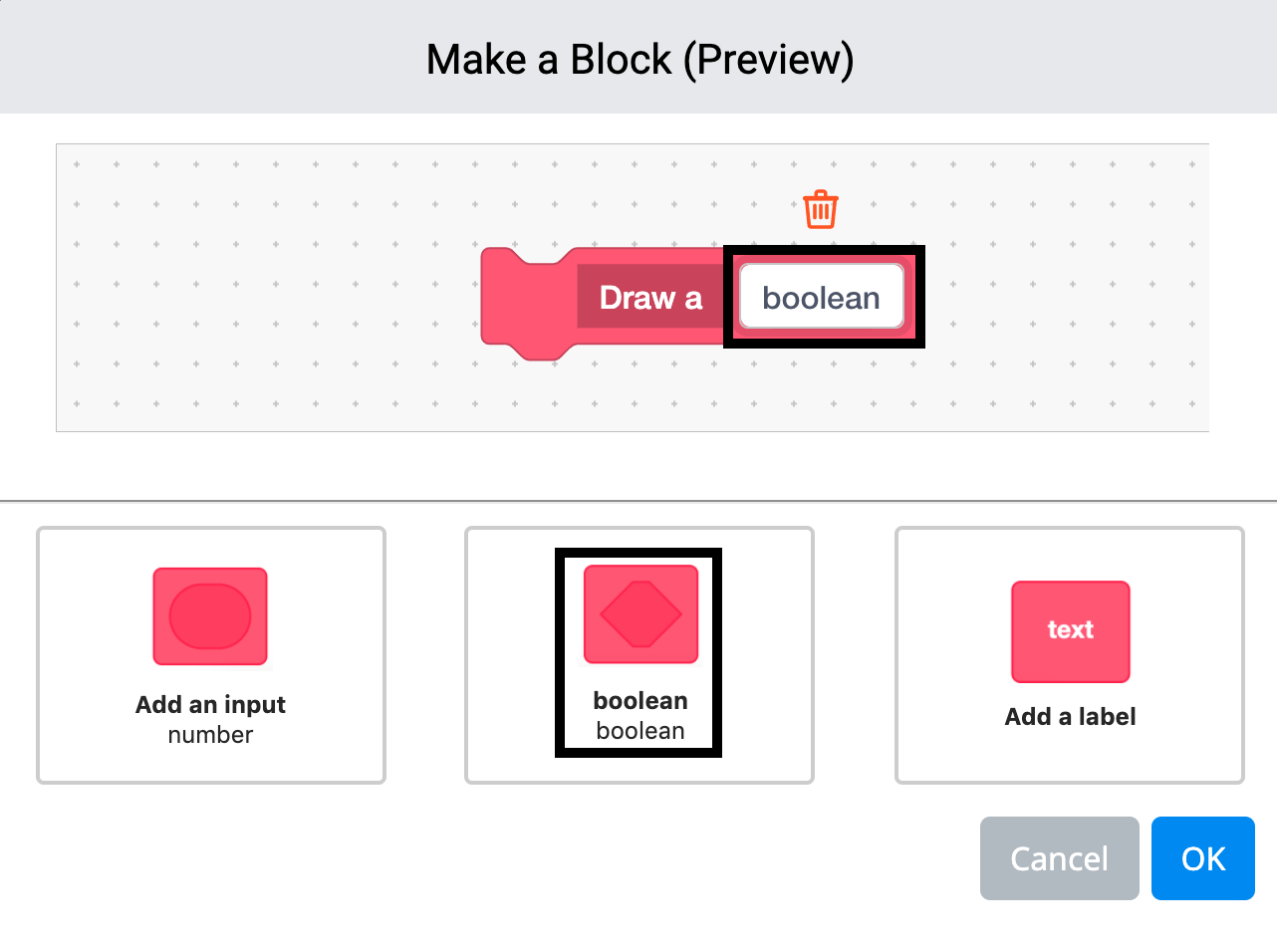

Sélectionnez l'option « Ajouter une entrée (booléenne) » dans l'écran « Créer un bloc (aperçu) ». Renommez l'entrée en entrant dans le champ « Booléen », puis sélectionnez « OK ».

Ajouter une étiquette

Le bouton « Mes blocs » permet de créer des blocs personnalisés dans VEXcode VR.

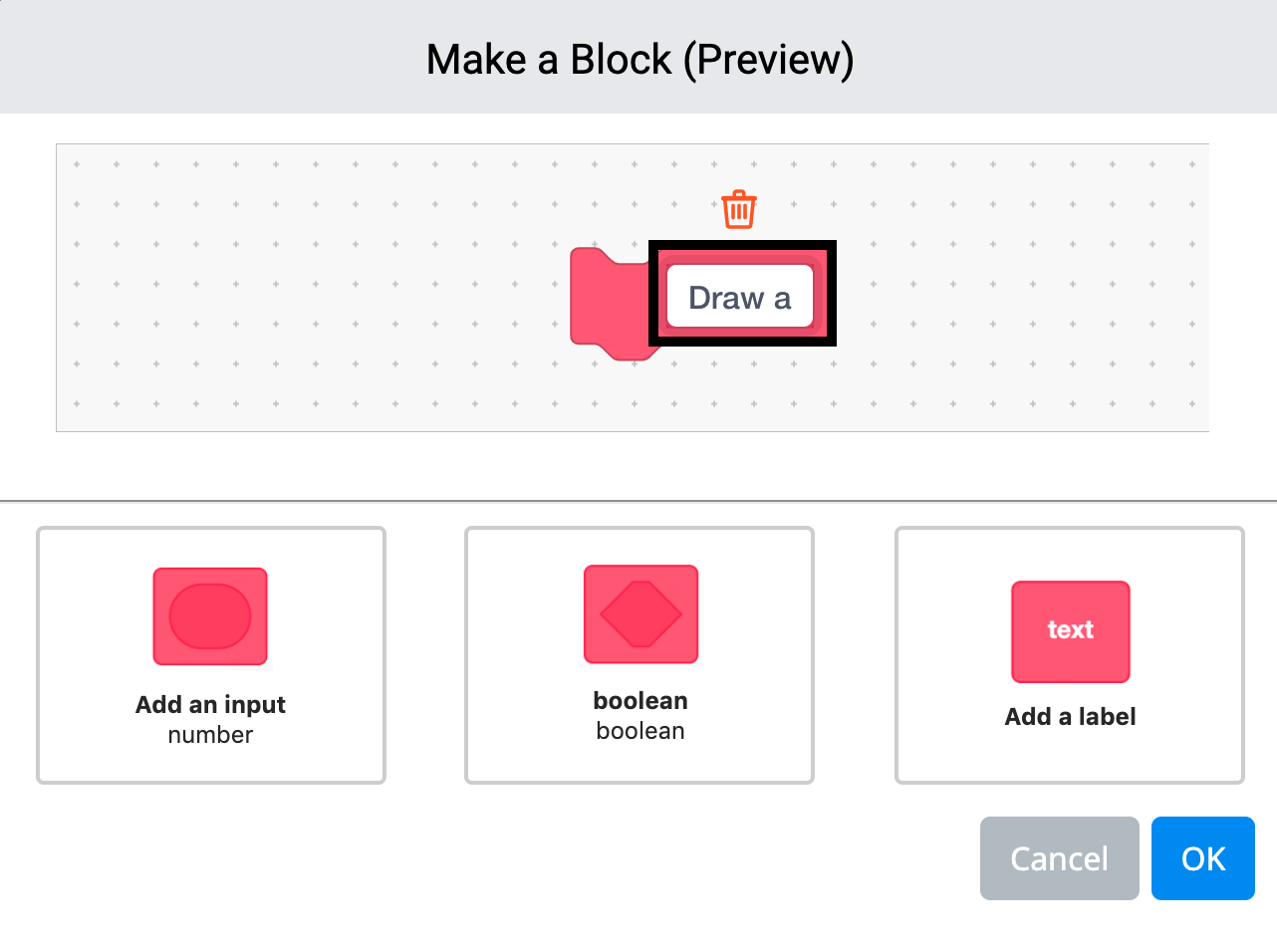

Sélectionnez l'option « Ajouter une étiquette » dans l'écran « Créer un bloc (aperçu) ». Renommez l'étiquette en entrant dans le champ « Texte de l'étiquette », puis sélectionnez « OK ».

Combiner les entrées et les étiquettes

Mon bloc avec entrées de vitesse et de distance dans la palette de blocs VR de VEXcode

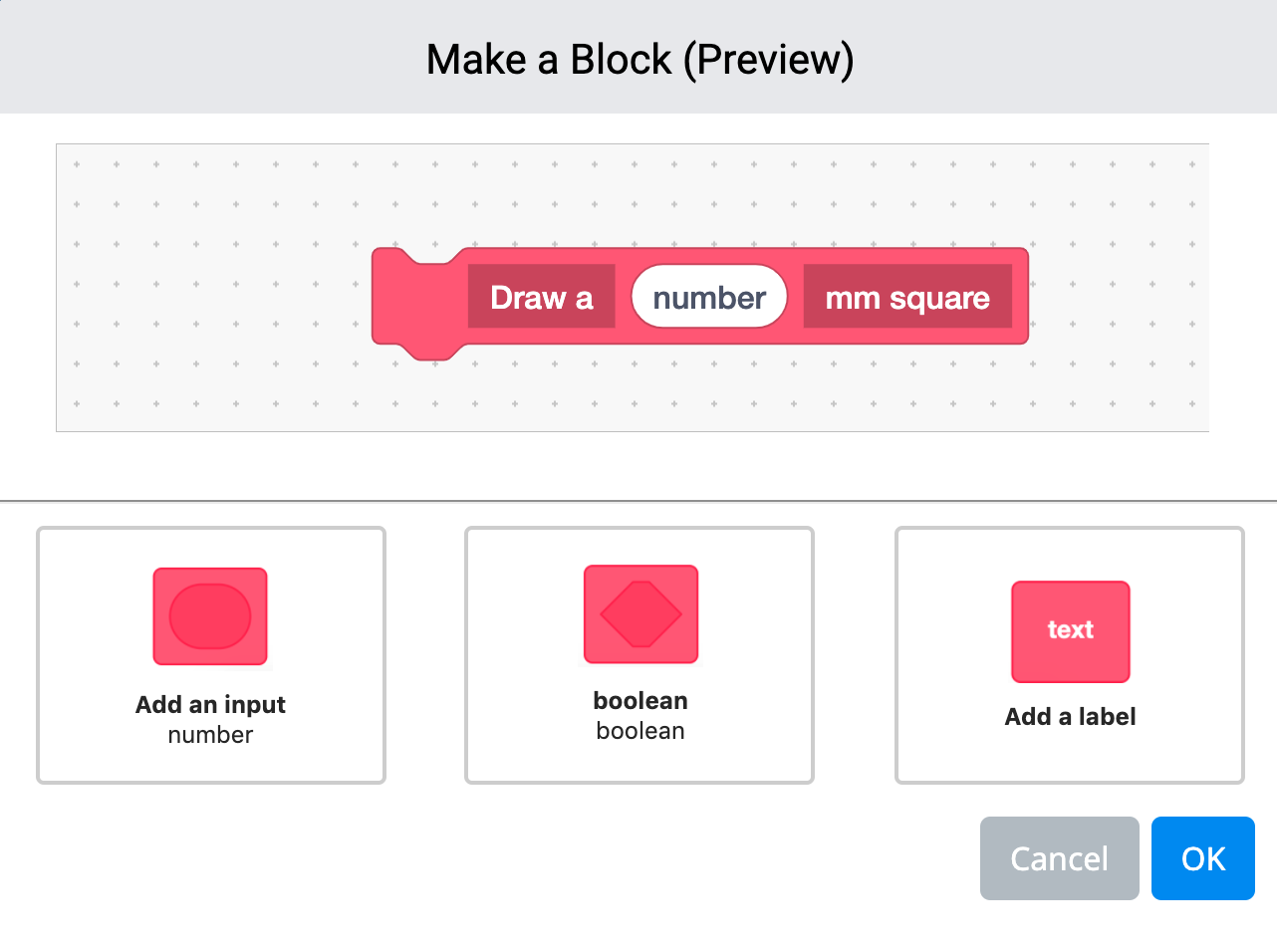

Combinez les entrées et les étiquettes afin de créer une séquence de blocs.

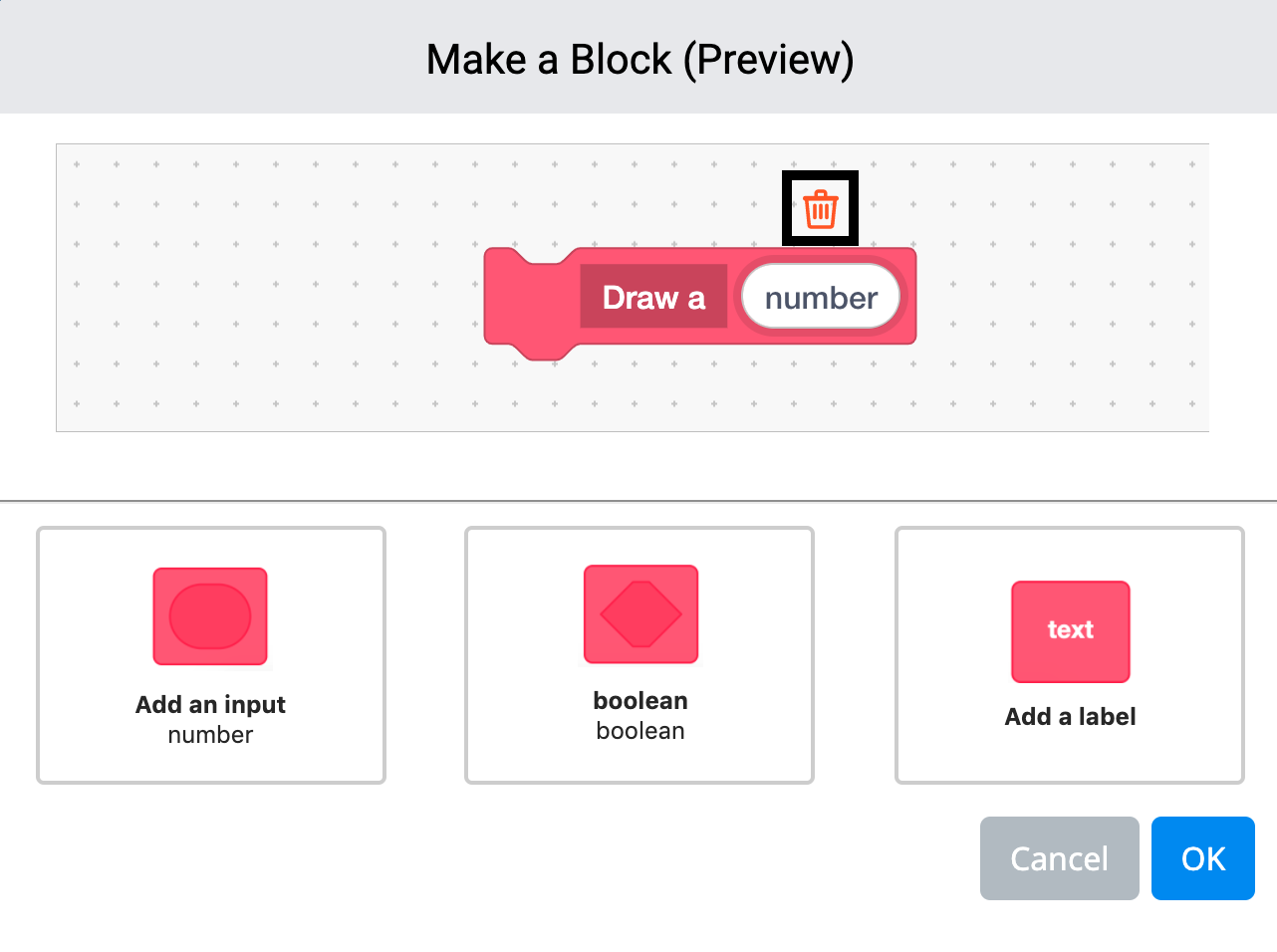

Comment supprimer des champs de saisie / des étiquettes

Supprimez l'entrée sélectionnée du menu des paramètres de Mon Bloc

Pour supprimer une entrée ou une étiquette, sélectionnez l'icône « Effacer » en haut de l'entrée ou de l'étiquette que vous souhaitez supprimer.

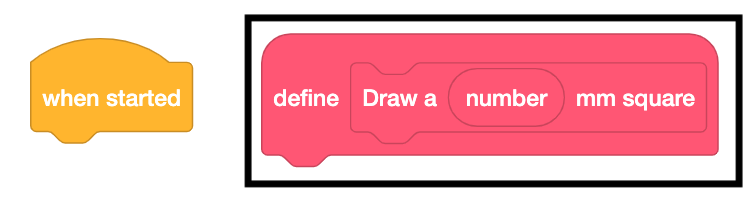

Comment utiliser le bloc Définir

Espace de travail VR VEXcode avec My Blocks organisant une séquence personnalisée en blocs réutilisables

Un paramètre peut désormais être utilisé depuis le bloc « Définir » une fois créé.

Blocs affichant une définition de Mon Bloc avec les commandes « stylo abaissé », « avancer » et « tourner » pour le robot VR

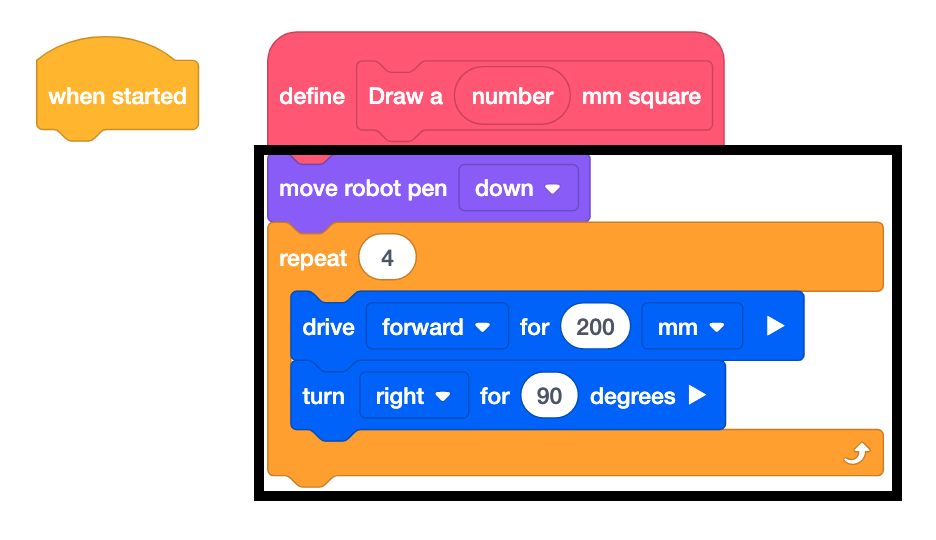

Attachez des blocs supplémentaires au bloc « Définir ».

Ajout d'un bloc numérique comme entrée d'un paramètre My Block dans VEXcode VR

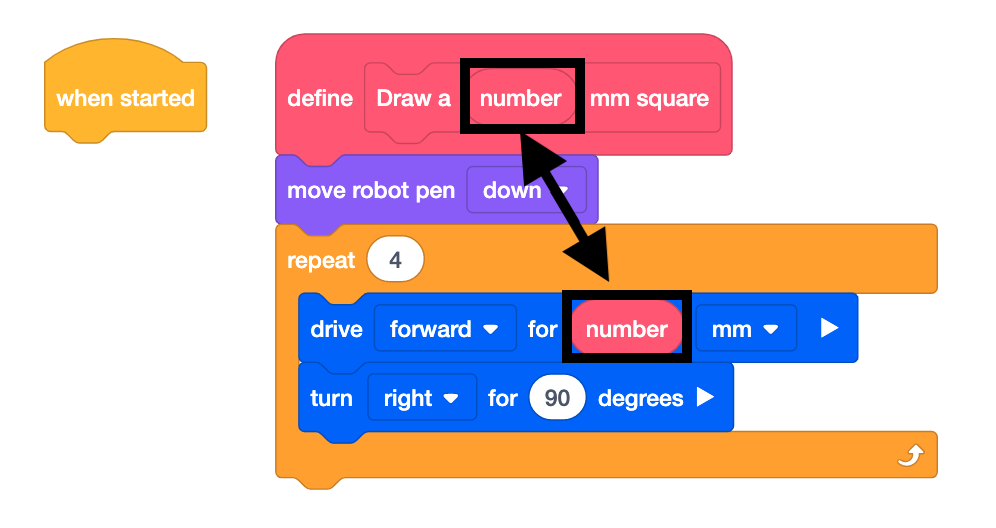

Utilisez les paramètres du bloc « Définir ».

Ma palette Blocs avec le bloc personnalisé Dessiner un carré disponible pour utilisation

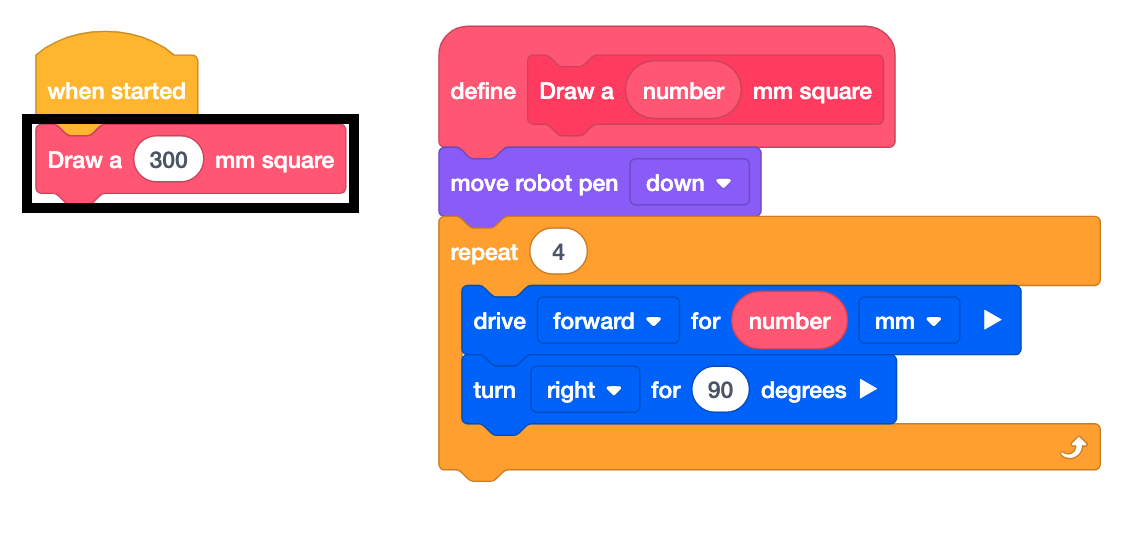

Utilisez le « Mon bloc » attaché au bloc « Au démarrage ».

Comment utiliser mes blocs

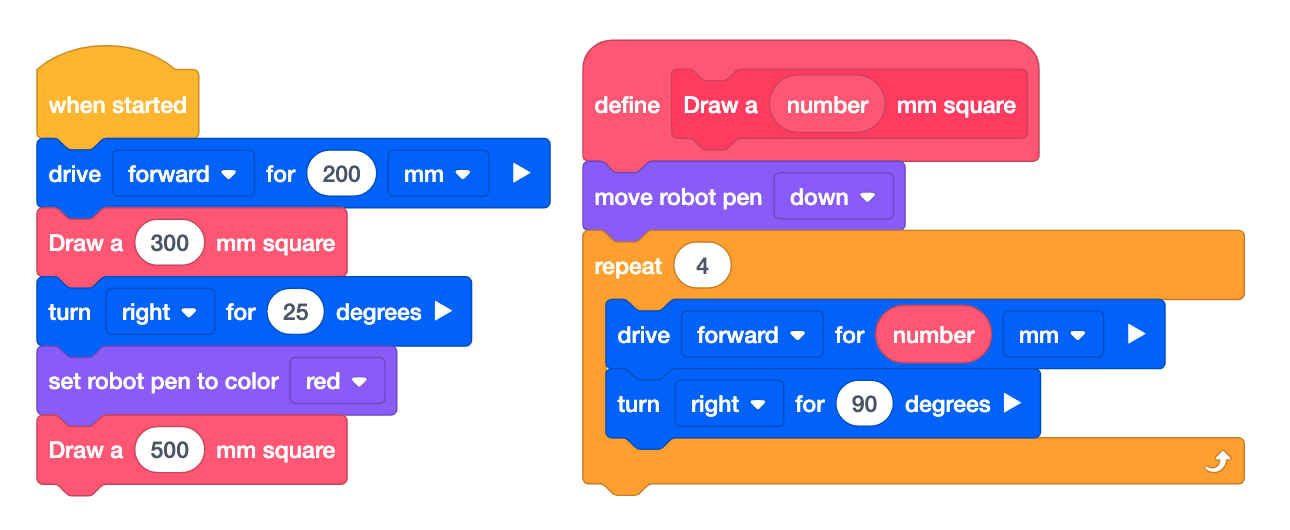

Exemple de dessin de carrés

Dans cet exemple, le robot utilisera Mes Blocs pour :

Avancer de 200 mm
Dessinez un carré de 300 mm avec le stylo noir
Tournez à droite sur 25 degrés
Dessinez un carré de 500 mm avec le stylo rouge

Le bloc chapeau « Définir » décompose une procédure. Dans l'exemple suivant, ce bloc chapeau « Définir » décompose les blocs utilisés pour dessiner un carré un certain nombre de fois. Faites glisser les arguments du bloc de définition pour les utiliser dans les blocs, comme indiqué dans cette vidéo.

Une fois le bloc « Définir » configuré, le bloc nouvellement créé peut maintenant être glissé et ajouté au bloc « Au démarrage » pour définir des paramètres, comme indiqué dans cette vidéo.

Projet VR VEXcode utilisant un bloc My Block pour répéter les commandes de dessin de deux carrés avec l'outil Plume

Une fois les paramètres modifiés, le projet est prêt à être .
