Vous pouvez utiliser le contrôleur VEX IQ avec votre robot sans programmation à l'aide d'un projet VEXcode IQ personnalisé.
Pour cet exemple, nous configurerons deux moteurs individuels et une transmission qui seront attribués aux boutons et joysticks du contrôleur. Les deux moteurs individuels que nous utiliserons pour cet exemple seront les moteurs Arm et Claw de la configuration Clawbot. Si vous n'avez pas de Clawbot, vous pouvez toujours ajouter deux moteurs individuels en suivant les mêmes étapes.
Les ports pour les moteurs individuels et la transmission sont les suivants :
- Moteurs :
- Moteur de bras : port 10
- Moteur à griffes : port 11
- Transmission :
- Moteur gauche : port 1
- Moteur droit : port 6
Les étapes que nous suivrons dans cet article sont :
- Ajout de moteurs
- Ajout d'une transmission
- Ajout d'un contrôleur
- Affectation des moteurs aux boutons du contrôleur
- Affectation de la transmission aux joysticks du contrôleur
- Enregistrer les modifications
- Télécharger et exécuter un projet
Ajout de moteurs
Pour configurer un moteur, sélectionnez le bouton Appareils pour ouvrir la fenêtre Appareils.
Sélectionnez la génération avec laquelle vous travaillez.
Sélectionnez « Ajouter un appareil ».
Sélectionnez « Moteur ».

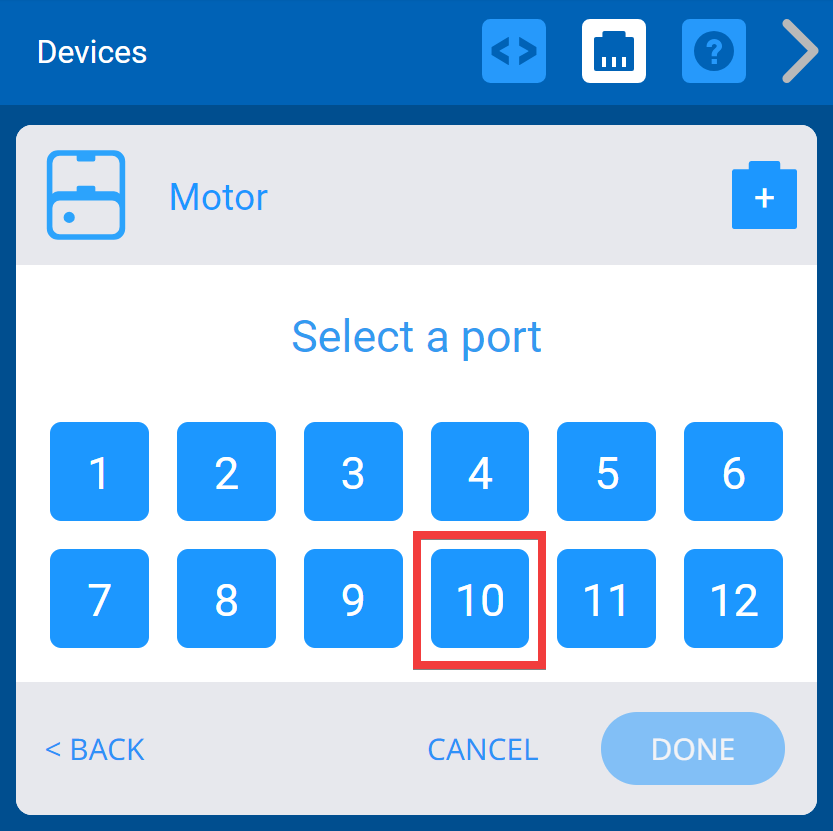

Sélectionnez le numéro de port souhaité pour votre moteur. Pour cet exemple, sélectionnez le port 10 pour votre moteur de bras.
Renommez le moteur du bras en changeant le nom dans la zone de texte en haut de l'écran Options en « ArmMotor ». Si vous sélectionnez un nom invalide, la zone de texte sera surlignée en rouge pour l'indiquer.
Une fois le moteur renommé, sélectionnez « Terminé » pour soumettre l'appareil à la configuration. Laissez la sélection de direction telle quelle, sauf si vous souhaitez personnaliser davantage le moteur.
Remarque : La sélection de « Annuler » annulera toutes les modifications que vous avez apportées à l'appareil et ne fera pas partie de la configuration.
Remarque : Pour plus de détails sur la configuration d'un moteur, cliquez ici.
Répétez les étapes « Ajout d'un moteur » pour ajouter le moteur à griffes et sélectionnez le port 11. N'ajoutez pas les moteurs de transmission en suivant ces étapes.
Une fois les moteurs ajoutés, l’étape suivante consiste à ajouter la transmission. Une transmission peut être utilisée avec ou sans gyroscope. Cet exemple se concentrera sur l’ajout d’une transmission sans gyroscope.
- Pour configurer une transmission avec un gyroscope, cliquez ici.
Ajout d'une transmission
Pour configurer une transmission, sélectionnez le bouton Appareils pour ouvrir la fenêtre Appareils si elle n'est pas déjà ouverte.
Sélectionnez « Ajouter un appareil ».
Sélectionnez « Transmission ».
Sélectionnez les numéros de port souhaités pour vos moteurs gauche et droit. Pour cet exemple, nous sélectionnerons le port 1 pour le moteur gauche et le port 6 pour le moteur droit. Les ports déjà configurés pour d'autres appareils ne seront pas disponibles. Le port 2 est affiché en grisé à titre d'exemple de port indisponible.
Éteignez le gyroscope en décochant la case Gyro.
Une fois la transmission configurée, sélectionnez « Terminé » pour soumettre l'appareil à la configuration ou « Annuler » pour revenir au menu Appareils. Laissez les paramètres Drivetrain tels quels, sauf si vous souhaitez les personnaliser davantage.
Remarque : La sélection de « Annuler » annulera toutes les modifications que vous avez apportées à l'appareil et ne fera pas partie de la configuration.
Remarque : Pour plus d'options sur la configuration d'une transmission sans gyroscope, cliquez ici.
Le contrôleur peut maintenant être ajouté à la configuration une fois que les moteurs individuels et la transmission ont été configurés.
Ajout d'un contrôleur
Pour configurer un contrôleur, sélectionnez le bouton Périphériques pour ouvrir la fenêtre Périphériques si elle n'est pas déjà ouverte.
Sélectionnez « Ajouter un appareil ».

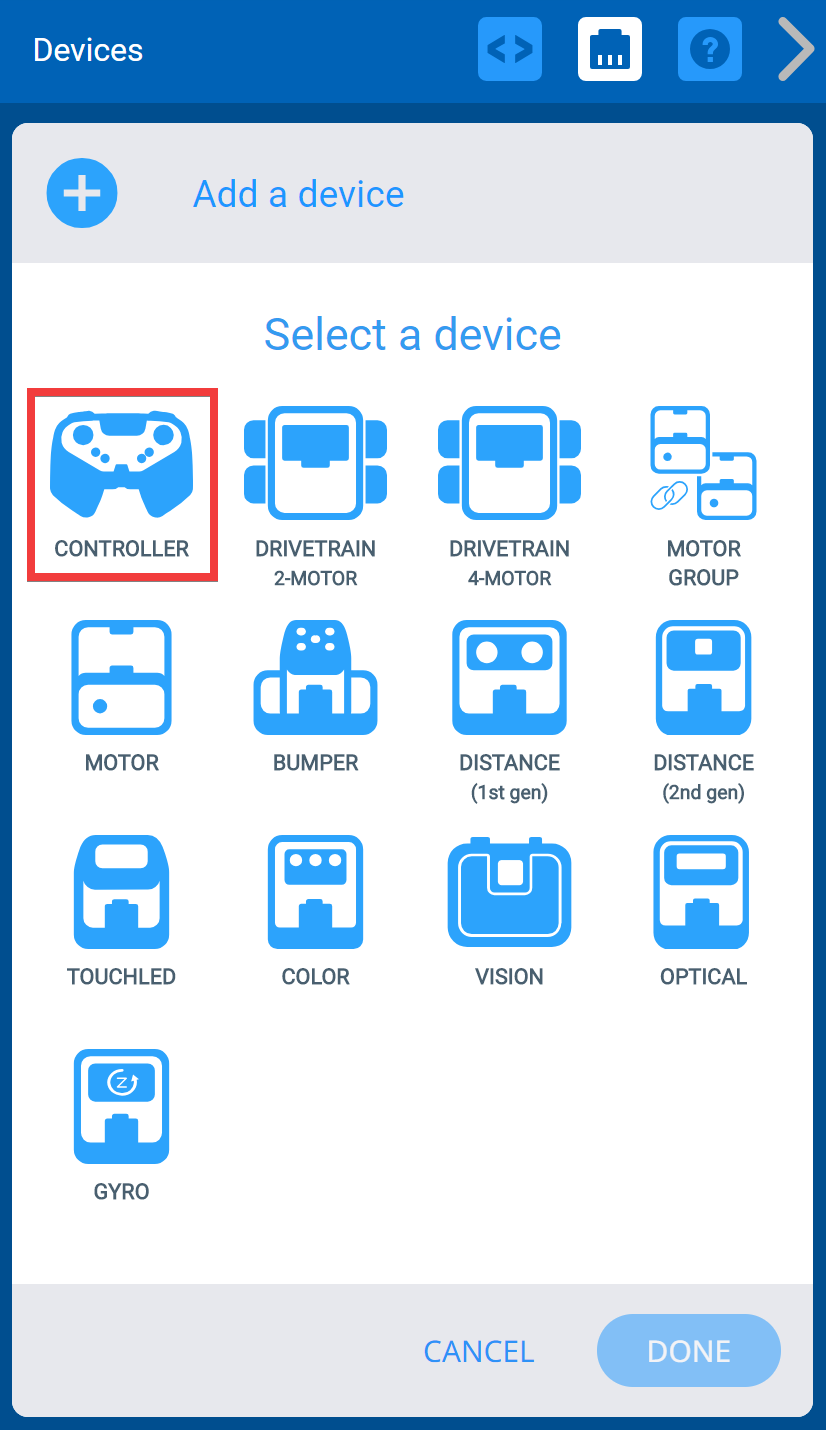

Sélectionnez "Contrôleur".
Maintenant que le contrôleur a été ajouté à la configuration du robot, les moteurs du bras et des griffes peuvent désormais être attribués aux boutons du contrôleur et la transmission peut être attribuée aux joysticks du contrôleur.
Affectation des moteurs aux boutons du contrôleur

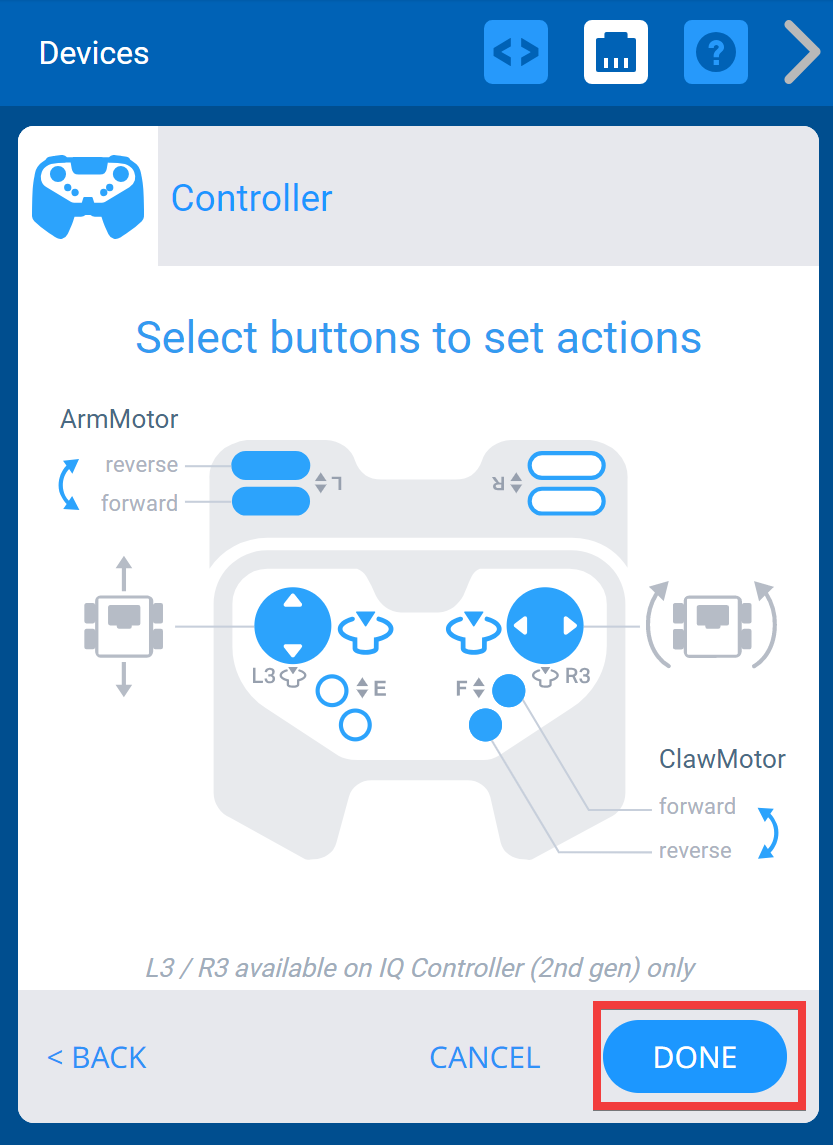

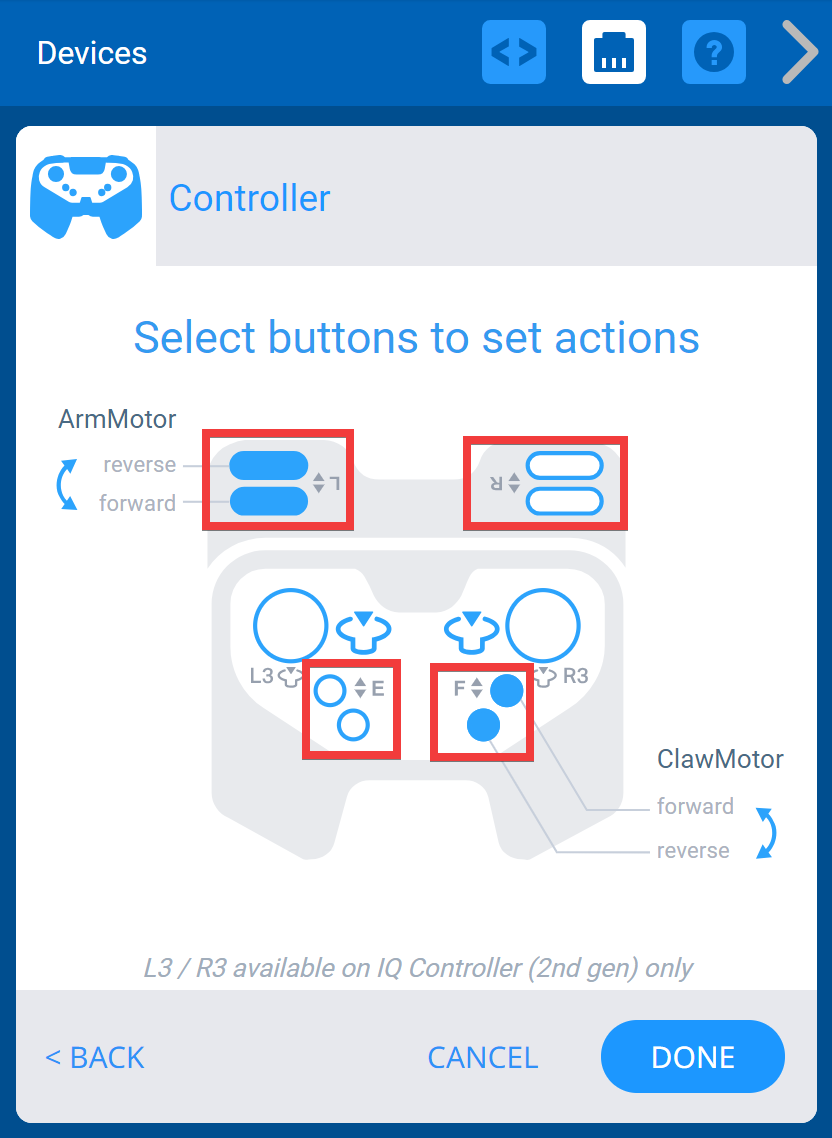

Configurez un moteur sur un bouton en cliquant sur les boutons du contrôleur. Cliquer plusieurs fois sur le même bouton fera défiler vos moteurs configurés. Arrêtez-vous une fois que le moteur souhaité est affiché. Le contrôleur dispose de quatre groupes de boutons (L, R, E et F). Chaque groupe peut avoir un seul moteur (qui ne fait pas partie de la transmission) configuré pour lui. Par exemple, ArmMotor ne peut pas être configuré à la fois pour les groupes de boutons L et R, mais pour un seul d'entre eux. Une fois qu'un moteur a été configuré, il ne s'affichera pas en option pour les autres boutons.
Affectation de la transmission aux joysticks du contrôleur

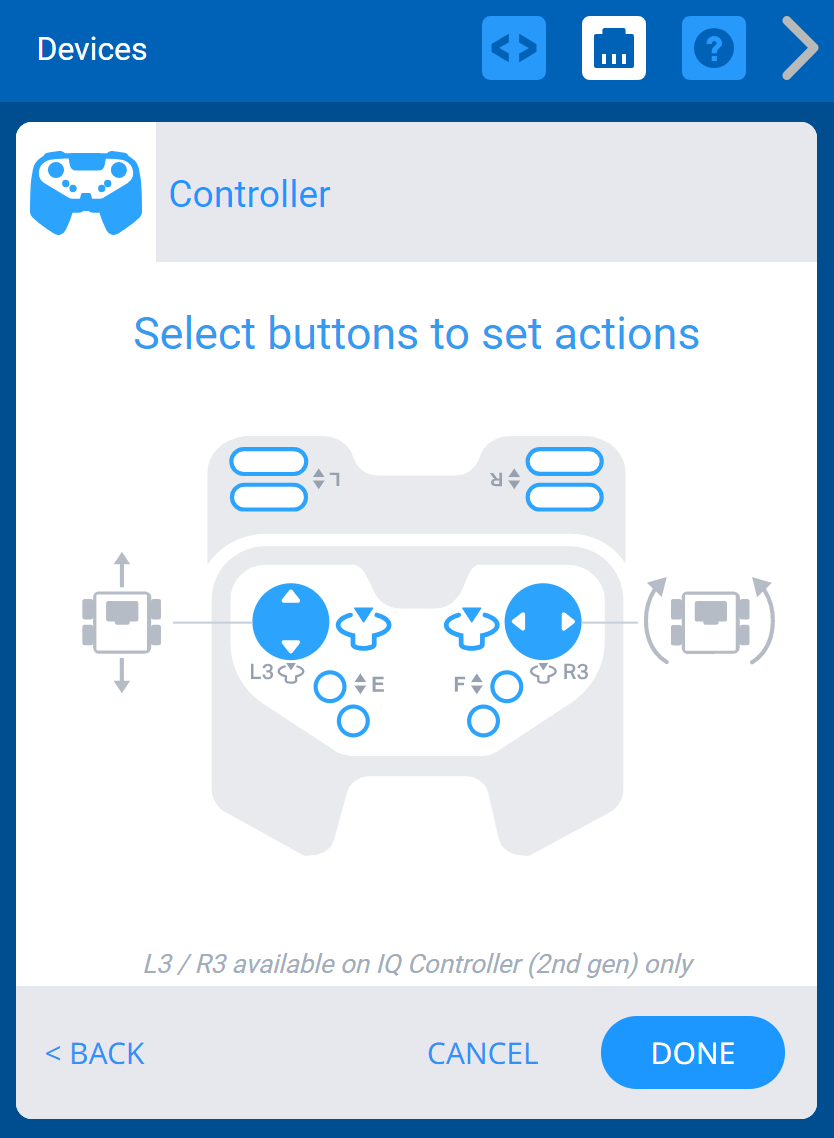

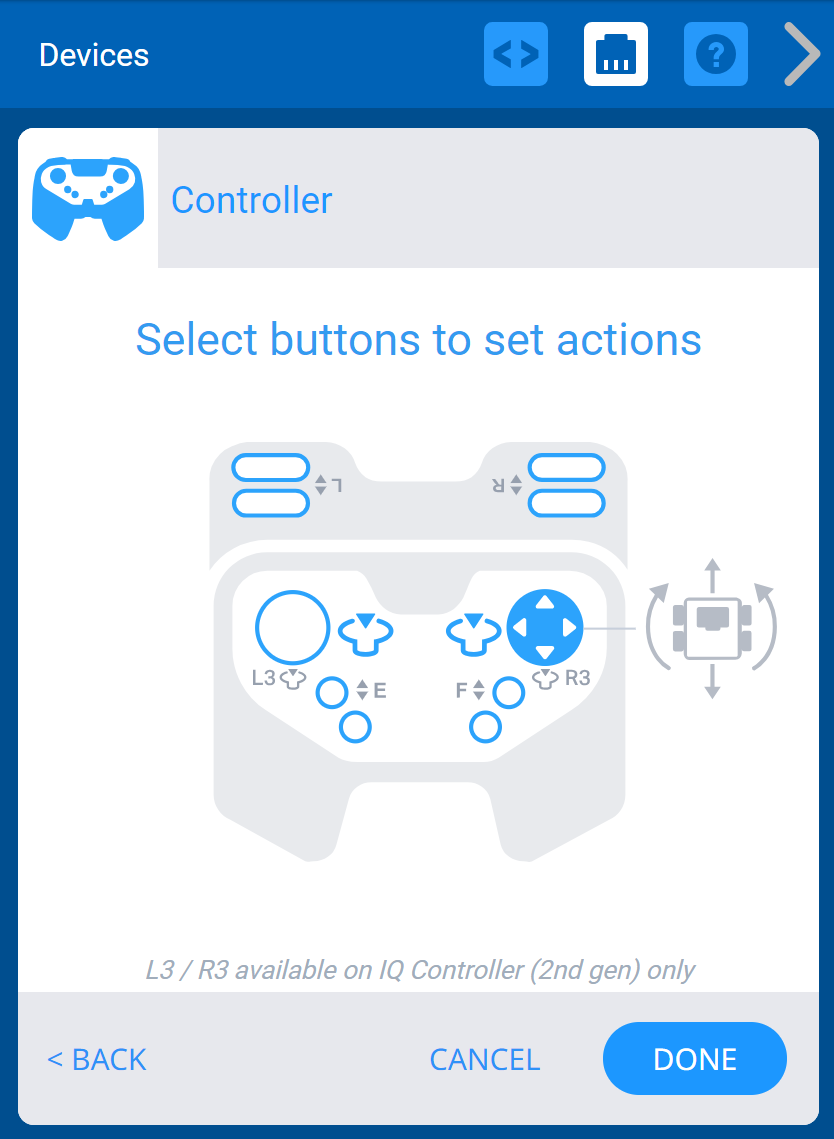

Vous pouvez modifier le mode de conduite du robot à l'aide des joysticks en sélectionnant les boutons pour parcourir les modes jusqu'à ce que le mode souhaité s'affiche. Les quatre modes sont : Left Arcade, Right Arcade, Split Arcade, Tank.
Arcade gauche - Tous les mouvements sont contrôlés par le joystick gauche.
Right Arcade - Tous les mouvements sont contrôlés par le joystick droit.
Split Arcade - Les mouvements avant et arrière sont contrôlés par le joystick gauche tandis que la rotation est contrôlée par le joystick droit.
Réservoir - Le moteur gauche est contrôlé par le joystick gauche tandis que le moteur droit est contrôlé par le joystick droit.
Remarque : Pour plus d'options sur la configuration d'un contrôleur, cliquez ici.
Une fois le contrôleur configuré, les modifications doivent être enregistrées.
Enregistrer les modifications
Sélectionnez « Terminé » pour terminer la configuration, sinon les modifications ne seront pas enregistrées.
Maintenant que le contrôleur a été configuré et que les modifications ont été enregistrées, le projet peut maintenant être téléchargé et exécuté.
Télécharger et exécuter un projet
Sélectionnez Télécharger pour télécharger le projet sur l'emplacement sélectionné du cerveau.
Remarque : Les icônes Télécharger, Exécuter et Arrêter deviendront brièvement grises jusqu'à ce que le téléchargement soit terminé.
Sélectionnez Exécuter pour démarrer le projet pendant que votre robot est toujours connecté à votre ordinateur.
Remarque : Pour plus d'informations sur la façon de télécharger et d'exécuter un projet, cliquez ici.
