Comprendre les voyants lumineux de la batterie VEX IQ (1ère génération)

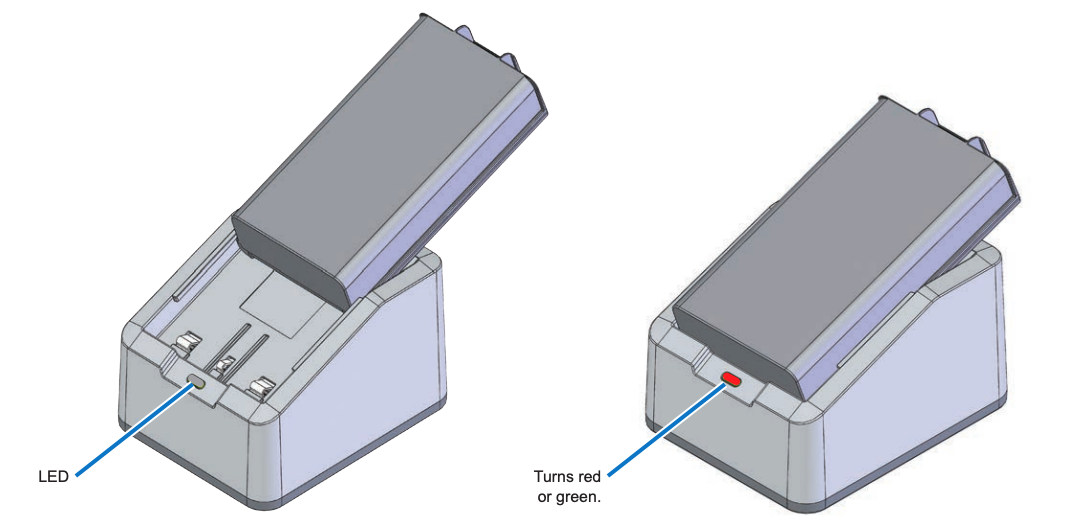

La couleur de la LED indique l'état du chargeur de batterie :

REMARQUE : La LED se trouve près de l'avant du chargeur de batterie et est verte fixe lorsqu'elle est branchée sur une source d'alimentation sans batterie du robot connectée.

Le tableau ci-dessous montre l'état de la couleur du voyant lorsqu'une batterie du robot est insérée dans le chargeur de batterie.

Couleur des LED   Statut

Vert uni La batterie du robot est chargée ou n'est pas insérée.

Retirez la batterie du robot complètement chargée ou insérez correctement la batterie du robot dans le chargeur de batterie.

Pour obtenir des instructions sur Comment charger la batterie du robot VEX IQ cliquez sur le lien.

Rouge uni Mise en charge.

Ne rien faire. Laissez la batterie du robot finir de se charger.

Vous saurez quand le voyant vert fixe s’affichera.

Vert clignotant Défaut de surchauffe.
Cela signifie que la batterie du robot est surchauffée.

Retirez la batterie du robot et laissez-la refroidir avant de la réinsérer dans le chargeur de batterie.

Rouge clignotant Défaut de batterie du robot.
Cela signifie que la batterie du robot est complètement déchargée.

Une solution consiste à charger manuellement la batterie du robot jusqu'à ce qu'elle ait suffisamment de puissance pour être chargée sur le chargeur de batterie.
Cliquez sur ici pour obtenir des instructions sur la façon de charger manuellement la batterie du robot.
