Connexion d'un bras robotique à 6 axes à VEXcode EXP basé sur une application

Après avoir mis sous votre bras robotique à 6 axes et connecté directement le bras robotique à 6 axes à votre ordinateur, le bras est prêt à être connecté à VEXcode EXP.

Schéma montrant comment se connecter à un bras 6 axes dans un contexte CTE (enseignement professionnel et technique), illustrant les composants et les connexions nécessaires pour une configuration correcte.

Lorsque vous ouvrez VEXcode EXP depuis votre bureau, l'application détectera automatiquement si vous avez un bras robotique à 6 axes connecté à l'ordinateur.

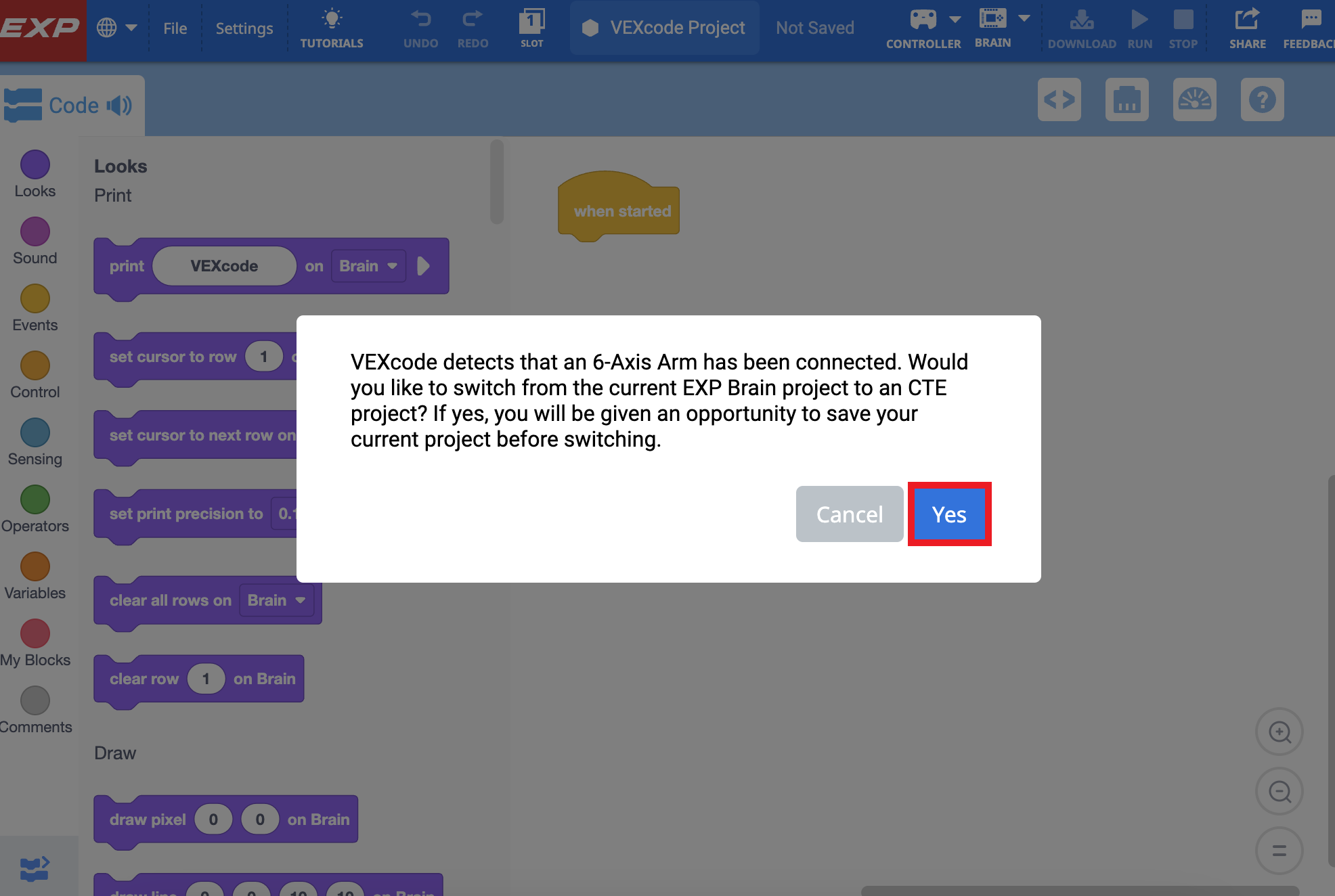

Une fenêtre contextuelle vous demandera si vous souhaitez ouvrir immédiatement un nouveau projet Arm. Sélectionnez Oui.

Schéma illustrant le processus de connexion d'un bras à 6 axes dans un contexte d'enseignement professionnel et technique, montrant les composants étiquetés et les instructions de câblage pour une configuration correcte.

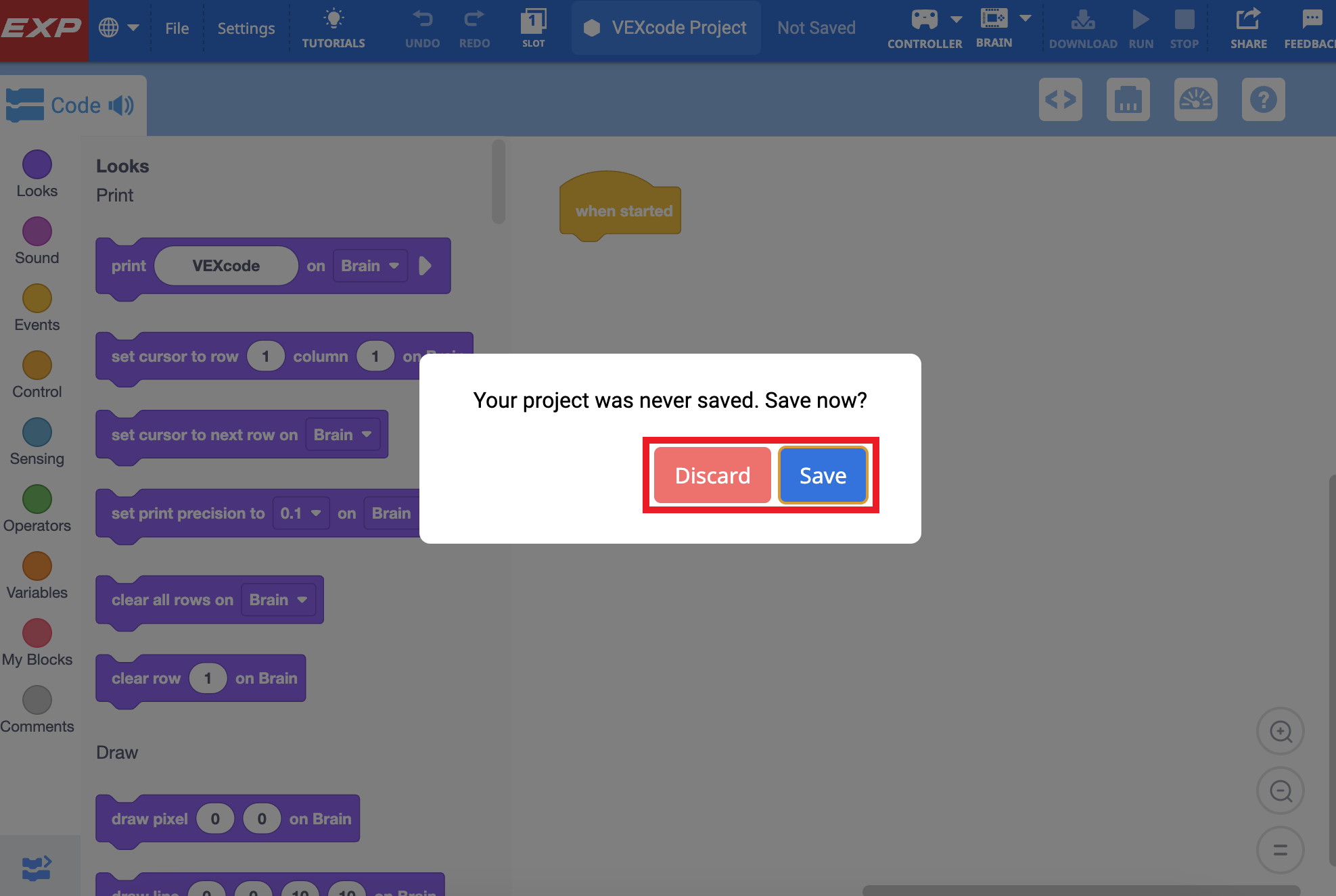

SélectionnezEnregistrer pour enregistrer votre projet EXP ouSupprimer pour passer au nouveau projet CTE à connexion directe.

Schéma illustrant le processus de connexion d'un bras à 6 axes dans les applications CTE (enseignement professionnel et technique), avec des composants étiquetés et des instructions de câblage pour une configuration correcte.

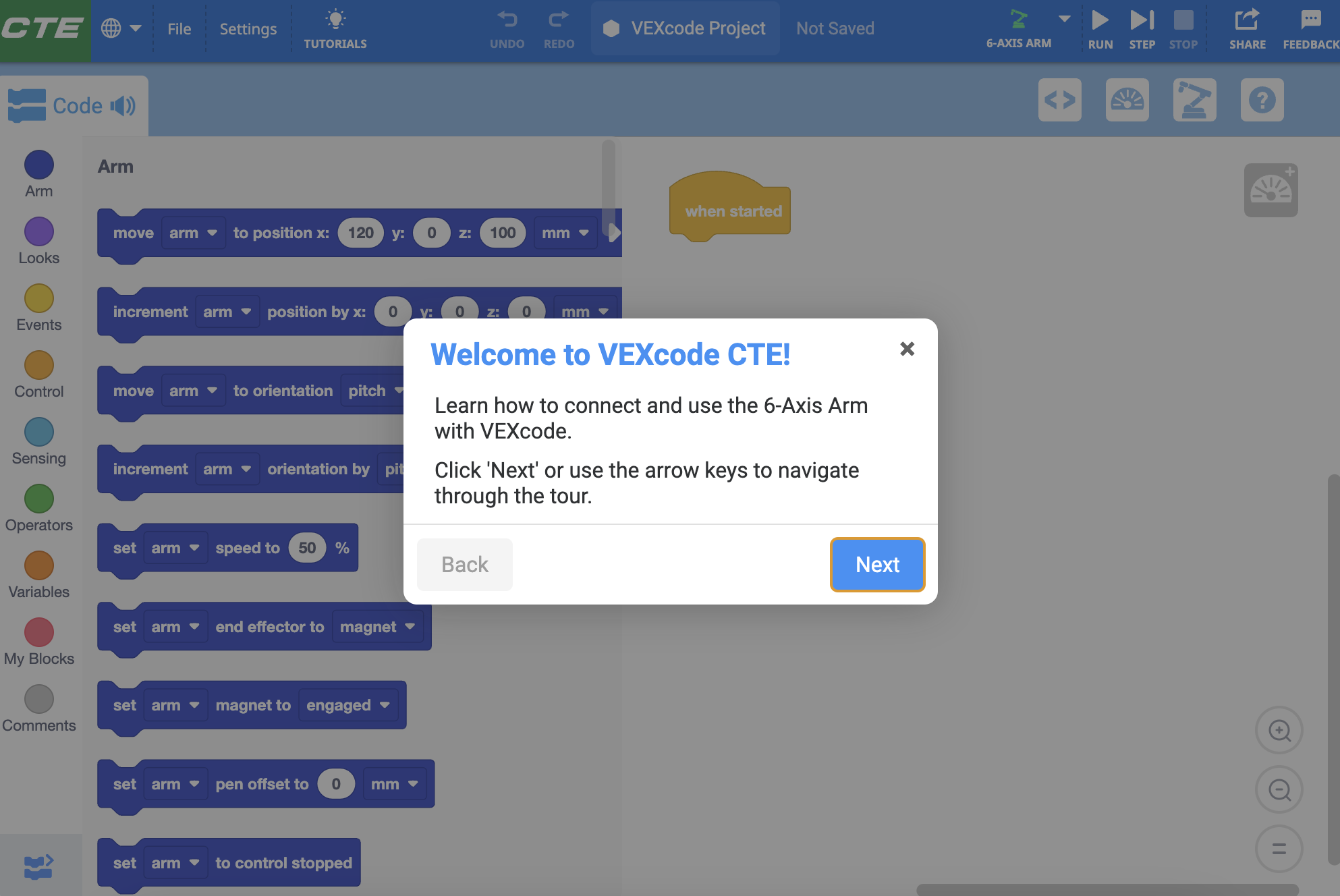

Vous serez accueilli par une visite guidée pour voir ce qui est différent pour les projets Arm. Cette visite guidée n'apparaîtra que la première fois que vous ouvrirez un nouveau projet Arm.

Schéma illustrant le processus de connexion d'un bras à 6 axes dans un contexte d'enseignement professionnel et technique, avec des composants étiquetés et des instructions étape par étape pour la configuration.

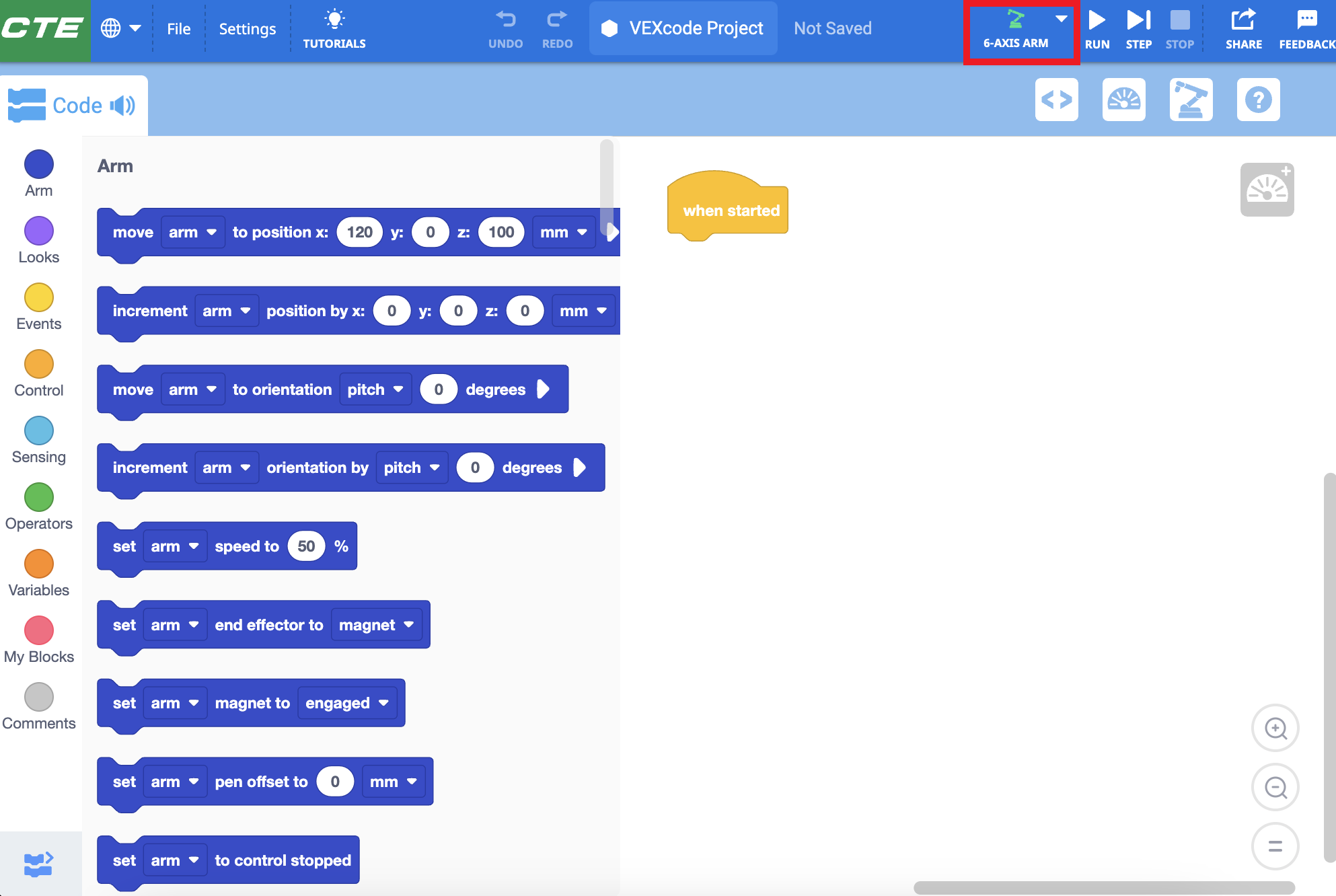

L'icône du bras 6 axes deviendra verte en haut à droite de l'écran, vous indiquant que votre bras 6 axes est correctement connecté à l'ordinateur.
