Pour utiliser votre capteur de vision IA dans des projets VEXcode, la première étape consiste à établir une connexion réussie entre le capteur et VEXcode. Cela nécessite :

Un capteur de vision IA.
Un cerveau V5.
Un ordinateur équipé de VEXcode V5, soit en version application, soit en version Web.
Un câble intelligent.
Un câble USB-C.

Une fois ces éléments en main, passez aux étapes ci-dessous pour connecter votre capteur de vision IA à VEXcode V5.

1. Connectez le capteur de vision IA à votre ordinateur à l'aide d'un câble USB-C.

Schéma du capteur de vision IA VEX V5, illustrant ses caractéristiques et ses composants pour les applications robotiques, y compris le placement du capteur et sa fonctionnalité dans la détection d'objets et de couleurs.

2. Ouvrez VEXcode V5 et accédez au menu Appareils.

Schéma illustrant le capteur de vision IA VEX V5, présentant ses composants et ses fonctionnalités dans les applications robotiques.

3. Sélectionnez Ajouter un appareil.

on y va whoooo.png

4. SélectionnezVision IA.

Schéma illustrant le capteur de vision IA V5, mettant en évidence ses composants et sa fonctionnalité au sein du système robotique V5, y compris le placement du capteur et les capacités de traitement des données.

5. Sélectionnez le port Smart Cable auquel le capteur est connecté.

cliquez sur configure.png

6. SélectionnezConfigurer.

hrngnghrthh connect.png

7. La fenêtre de l'utilitaire du capteur de vision IA s'ouvrira. Sélectionnez Connecter pour connecter votre capteur de vision IA.

Schéma du capteur de vision IA VEX V5, illustrant ses composants et ses fonctionnalités, utilisé pour la détection et la reconnaissance d'objets dans les applications robotiques.

8. fenêtre vous invitant à sélectionner le port série pour la connexion apparaîtra. Choisissez la seule option disponible.

Schéma du capteur de vision VEX V5 AI, illustrant ses composants et ses fonctionnalités pour des capacités de vision robotique améliorées.

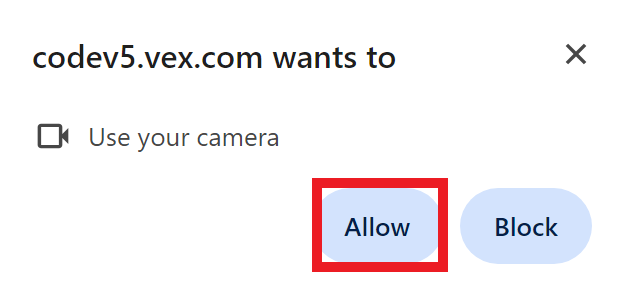

9. boîte de dialogue vous demandera l'autorisation d'utiliser votre caméra. Sélectionnez Autoriser.

Remarque : Si une autre caméra est déjà connectée à votre ordinateur, comme la webcam d'un ordinateur portable, vous pouvez voir son indicateur s'allumer momentanément. Ceci est normal et VEXcode utilisera par défaut le capteur AI Vision.

10. L'écran vidéo du capteur de vision IA affichera ce que le capteur voit.

La mise à jour peut prendre quelques secondes.

Si la mise à jour ne s'effectue pas, vérifiez les connexions des câbles entre le capteur et l'ordinateur.

11. Sous l'écran du capteur de vision IA se trouvent des informations concernant le micrologiciel de ce capteur.

Schéma illustrant le capteur de vision IA pour la robotique V5, présentant ses composants et ses fonctionnalités, notamment l'emplacement de la caméra et les caractéristiques du capteur.

12. Si le bouton affiche Nouvelle mise à jour disponible, cela signifie que vous devez mettre à jour le firmware. Suivez de cet article pour enplus sur la mise à jour du micrologiciel du capteur de vision IA.

Schéma illustrant le capteur de vision IA pour la robotique V5, présentant ses caractéristiques et ses composants, notamment l'emplacement de la caméra et la fonctionnalité du capteur.

13. Si le message Firmware is Up to Date s'affiche, cela signifie que votre capteur de vision AI possède le firmware le plus récent et est prêt à l'emploi !

Schéma illustrant le capteur de vision IA pour la robotique V5, présentant les composants et fonctionnalités clés, notamment le placement du capteur et les éléments de traitement des données.

14. Une fois la
du capteur de vision IA terminée, déconnectez-le de l'ordinateur et connectez-le à votre V5 Brain à l'aide d'un câble intelligent.
Pour plus d'informations sur la configuration de votre capteur AI Vision, cliquez ici.

15. Vous pouvez désormais connecter votre V5 Brain à votre ordinateur pour télécharger des projets à l'aide du capteur de vision IA.
