Pour utiliser votre capteur de vision IA dans des projets VEXcode, la première étape consiste à établir une connexion réussie entre le capteur et VEXcode. Cela nécessite :

Un capteur de vision IA.
Un cerveau EXP.
Un ordinateur équipé de VEXcode EXP, soit en version application, soit en version Web.
Un câble intelligent.
Un câble USB-C.

Une fois ces éléments en main, passez aux étapes ci-dessous pour connecter votre capteur de vision IA à VEXcode EXP.

Capteur de vision IA connecté à un ordinateur portable via un câble USB-C.

1. Connectez le capteur de vision IA à votre ordinateur à l'aide d'un câble USB-C.

Barre d'outils VEXcode EXP avec l'icône Appareils mise en évidence entre les icônes Visionneuse de code et Console d'impression.

2. Ouvrez VEXcode EXP et accédez au menu Appareils.

Menu VEXcode EXP Devices avec le bouton Ajouter un périphérique mis en surbrillance.

3. Sélectionnez Ajouter un appareil.

Menu VEXcode EXP Devices après avoir sélectionné le bouton Ajouter un périphérique. L'option AI Vision est mise en évidence.

4. SélectionnerVision IA.

Capture d'écran du menu « Sélectionner un port » affichant les ports disponibles pour le capteur de vision IA.

5. Sélectionnez le port Smart Cable auquel le capteur est connecté.

Menu Paramètres du capteur AI Vision dans VEXcode EXP avec le capteur étiqueté AIVision1. Une grande icône de capteur de vision IA s'affiche, et en dessous, un bouton bleu intitulé Configurer est mis en évidence.

6. SélectionnezConfigurer.

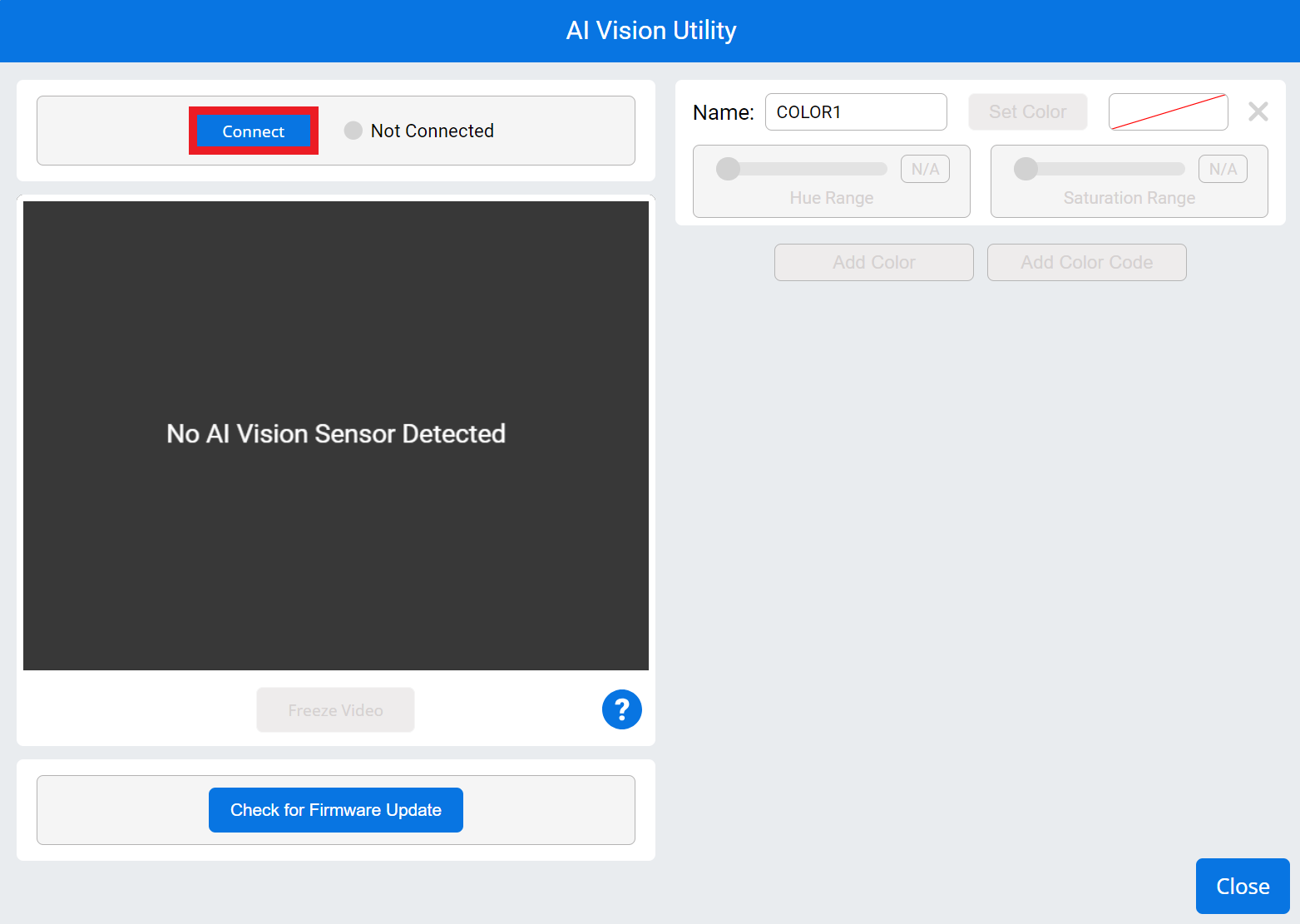

Utilitaire de vision par IA sans capteur connecté. Le flux vidéo en direct est vide et affiche le message « Aucun capteur de vision IA détecté ». Ci-dessus, un bouton mis en évidence porte la mention « Se connecter ».

7. La fenêtre de l'utilitaire du capteur de vision IA s'ouvrira. Sélectionnez Connecter pour connecter votre capteur de vision IA.

Fenêtre de connexion du navigateur, avec une option indiquant « Port de communication VEX Robotics ». L'option « Port de communication » est mise en surbrillance, et le bouton « Connecter » situé en dessous est également mis en surbrillance.

8. fenêtre vous invitant à sélectionner le port série pour la connexion apparaîtra. Choisissez la seule option disponible.

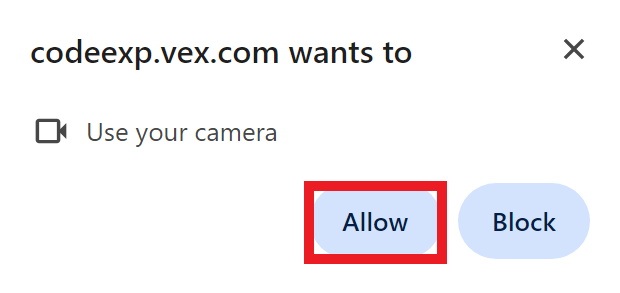

Un message du navigateur indiquant que codeexp.vex.com souhaite utiliser votre caméra s'affiche. Ci-dessous, deux options s'affichent : Autoriser et Bloquer. L'option Autoriser est mise en surbrillance.

9. boîte de dialogue vous demandera l'autorisation d'utiliser votre caméra. Sélectionnez Autoriser.

Remarque : Si une autre caméra est déjà connectée à votre ordinateur, comme la webcam d'un ordinateur portable, vous pouvez voir son indicateur s'allumer momentanément. Ceci est normal et VEXcode utilisera par défaut le capteur AI Vision.

L'utilitaire AI Vision est ouvert dans VEXcode EXP. La vue actuelle du capteur de vision IA est affichée et mise en évidence. Ci-dessus, un statut « Connecté » en vert est mis en évidence pour indiquer que la connexion a réussi.

10. L'écran vidéo du capteur de vision IA affichera ce que le capteur voit.

La mise à jour peut prendre quelques secondes.

Si la mise à jour ne s'effectue pas, vérifiez les connexions des câbles entre le capteur et l'ordinateur.

Menu de l'utilitaire AI Vision avec un bouton mis en évidence sous la vue actuelle indiquant que le firmware est à jour. Le bouton est grisé et la version actuelle est indiquée ci-dessous. Dans cet exemple, la version est la version 1.0.0.b16.

11. Sous l'écran du capteur de vision IA se trouvent des informations concernant le micrologiciel de ce capteur.

Le menu de l'utilitaire AI Vision affiche un bouton sous la vue actuelle indiquant « Nouvelle mise à jour disponible ». Sous le bouton, la version est indiquée ; dans cet exemple, il est écrit Version 1.0.0.b12.

12. Si le bouton affiche Nouvelle mise à jour disponible, cela signifie que vous devez mettre à jour le firmware. Suivez de cet article pour enplus sur la mise à jour du micrologiciel du capteur de vision IA.

Le menu de l'utilitaire AI Vision affiche un bouton sous la vue actuelle indiquant que le firmware est à jour. Le bouton est grisé et la version est indiquée ci-dessous. Dans cet exemple, il est indiqué Version 1.0.0.b13.

13. Si le message Firmware is Up to Date s'affiche, cela signifie que votre capteur de vision AI possède le firmware le plus récent et est prêt à l'emploi !

Capteur de vision IA connecté à un EXP Brain via un câble intelligent.

14. Une fois la configuration du capteur de vision IA terminée, débranchez-le de l'ordinateur et connectez-le à votre EXP Brain à l'aide d'un câble intelligent.

Pour plus d'informations sur la configuration de votre capteur AI Vision, cliquez ici.

Capteur de vision IA connecté au cerveau EXP via un câble intelligent. Le cerveau est présenté connecté à un ordinateur portable via un câble USB.

15. Vous pouvez désormais connecter votre EXP Brain à votre ordinateur pour télécharger des projets à l'aide du capteur de vision IA.
