VEXcode VR:n Wall Maze+ Playground laajentaa Wall Maze Playgroundia ja tarjoaa lisäominaisuuksia, joiden avulla voit luoda oman labyrintisi.

Seinälabyrintti+ Leikkikenttä, jossa robotti on sijoitettu labyrintin sisäänkäynnille ja koodaustila valmiina ratkaisun rakentamiseen

Oman sokkelon luominen

VEXcode VR -työtila, jossa näkyy Wall Maze+ -palikat sokkelon leikkikentän vieressä virtuaalirobotin ohjelmointia varten

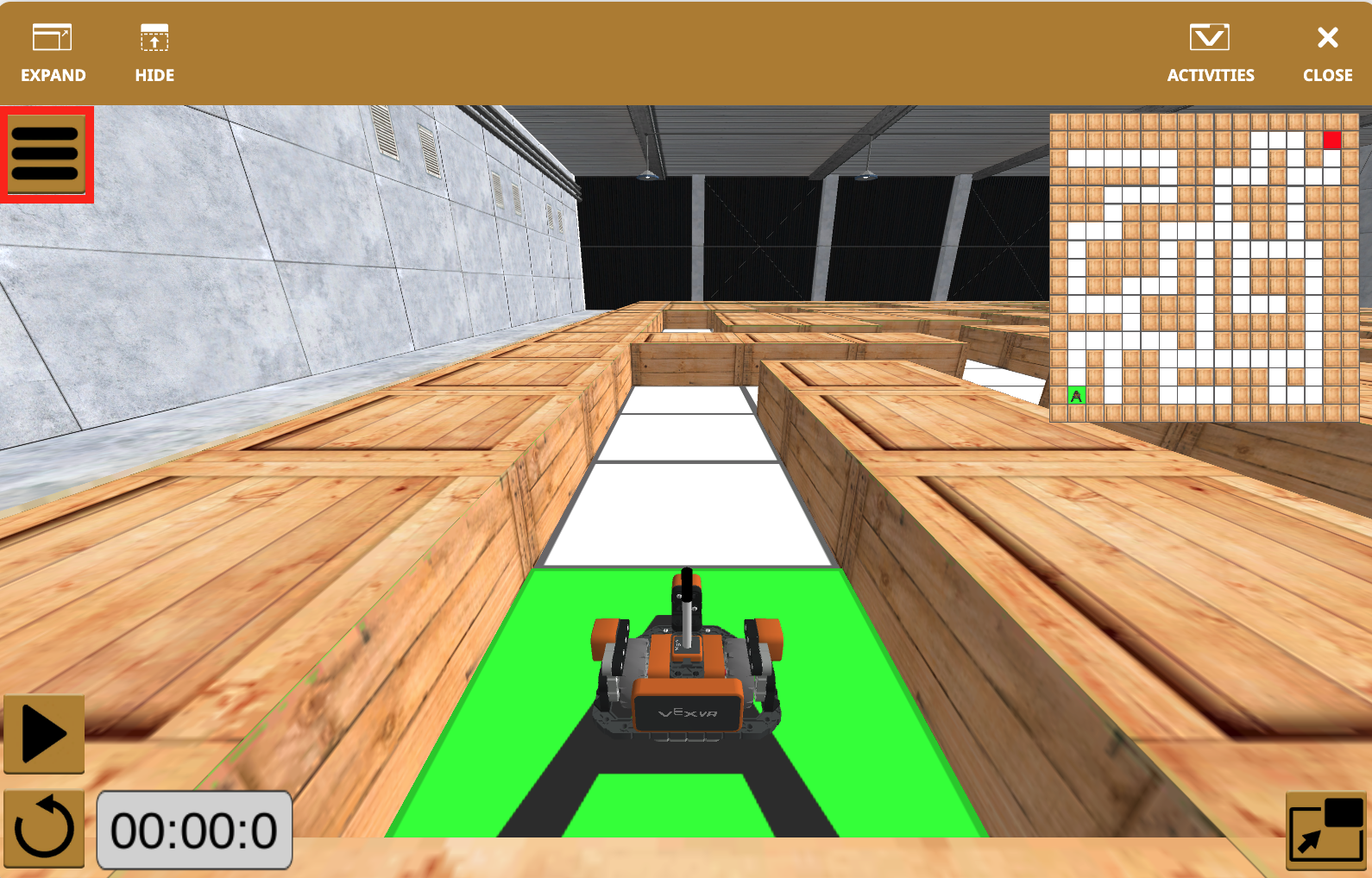

Aloita sokkelon muokkaaminen valitsemalla ensin valikkopainike.

VEXcode VR -seinälabyrinttileikkikenttä, jossa on palikoiden työtila ja ohjaimia sokkelonavigointikoodin testaamiseen

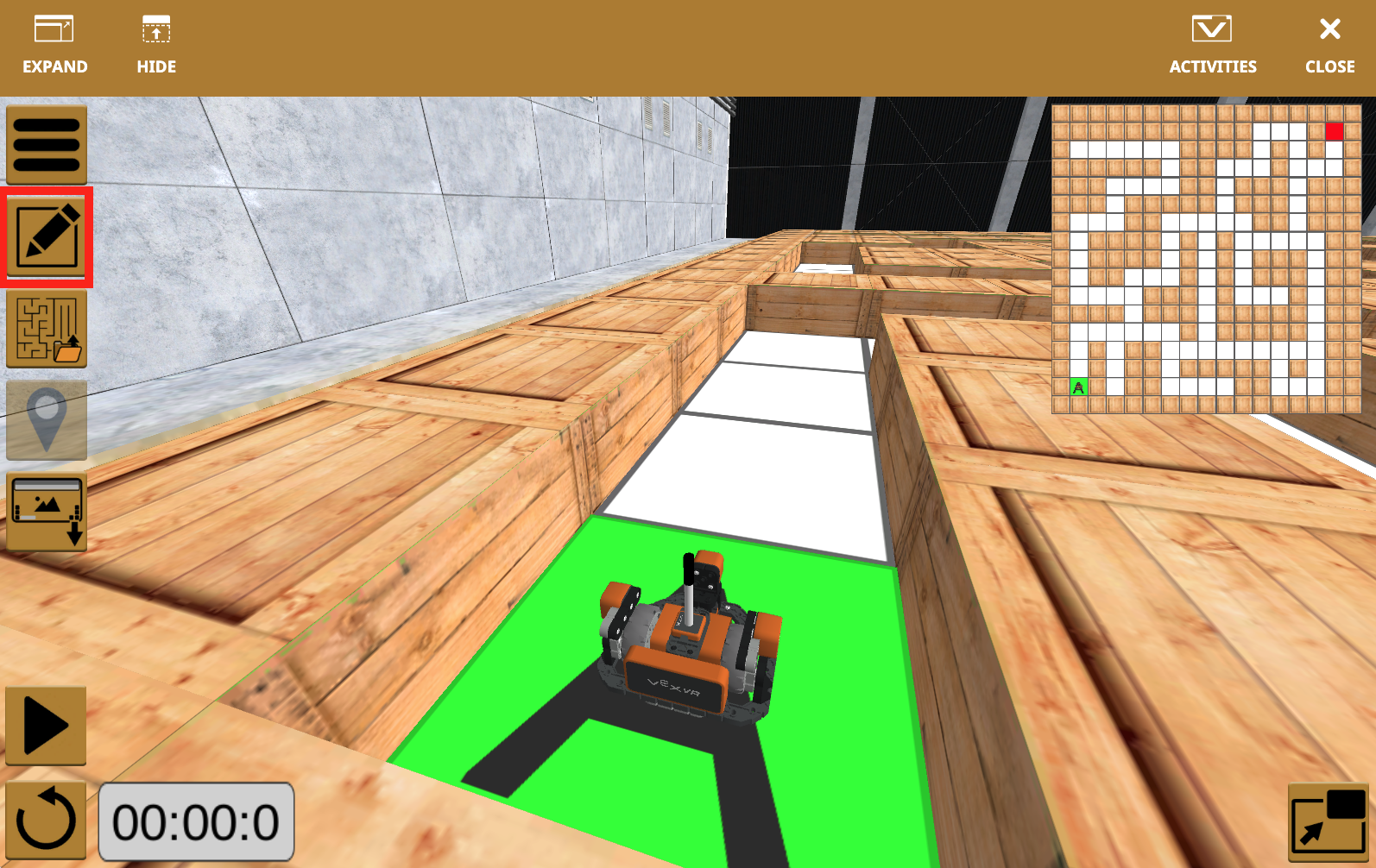

Valitse sitten muokkauspainike.

Leikkikentän ominaisuudet -painike VEXcode VR:n Wall Maze+ -leikkikentässä

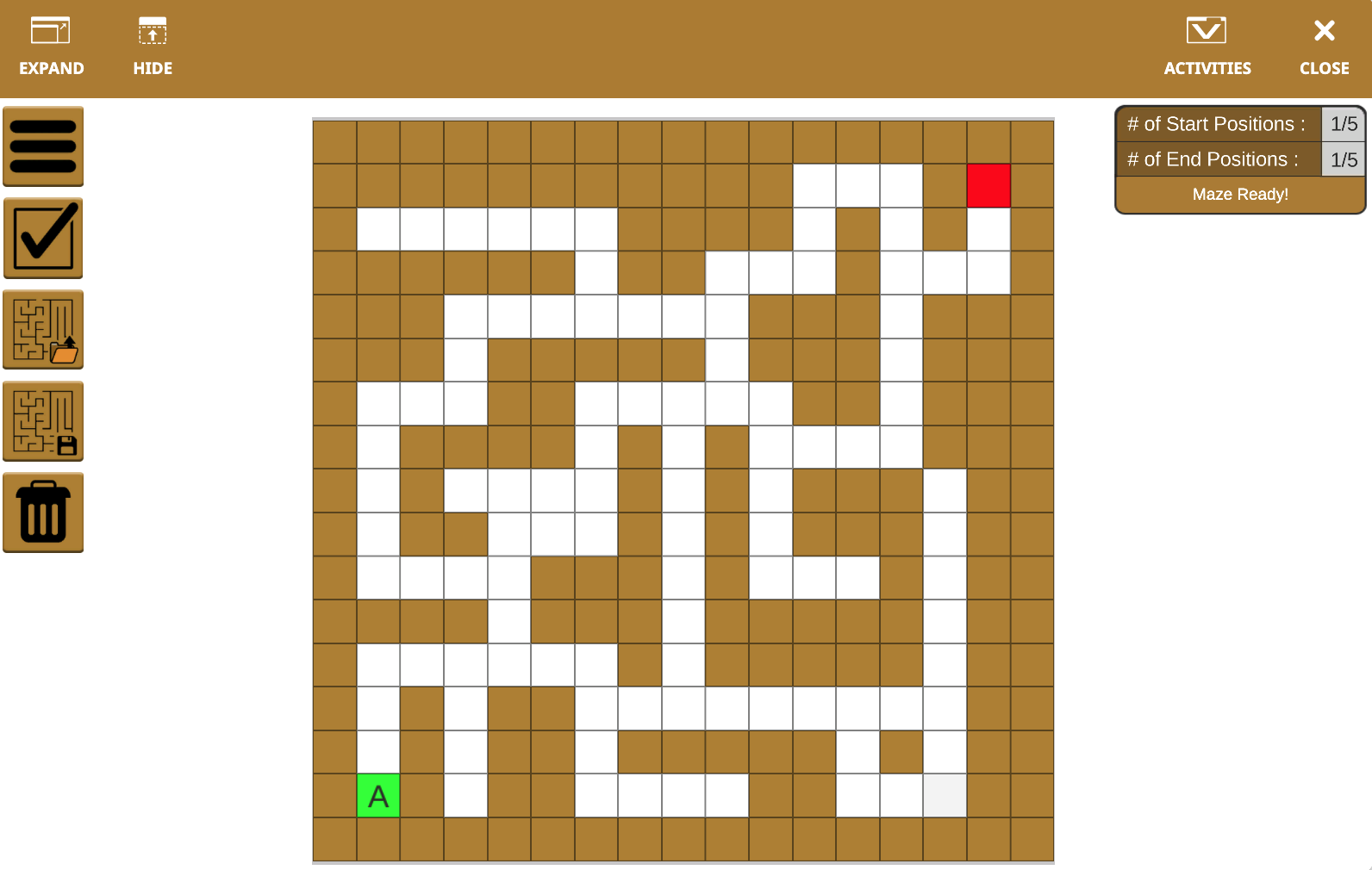

Muokkausikkunassa näet:

Käytettyjen aloitus- ja loppuasemien määrä
Jos sokkelo on käyttövalmis
Mahdollisuus ladata sokkelo
Vaihtoehto sokkelon pelastamiseen
Tyhjennä-kuvake

Jos haluat muuttaa sokkelon elementtiä, valitse mikä tahansa neliö. Katso video tästä nähdäksesi kuinka neliö valitaan ja kuinka neliö muuttuu. Neliö käy läpi seuraavat neljä vaihtoehtoa:

Ruskea: seinä
Vihreä: aloitusasento
Punainen: Loppuasento
Valkoinen: avoin alue, jossa robotti voi liikkua

Jos haluat muokata useita sokkelon lohkoja kerralla, valitse kopioitava neliö ja vedä kohdistinta tässä videossa näytetyllä tavalla.

Huomautus:Kopioi vetämällä -toimintoa voidaan käyttää vain ruskeilla seinillä ja valkoisilla avoimilla alueilla. Se ei toimi aloitus- tai loppukohtien kopioimiseen.

Aloitus- ja loppuasennot

VEXcode VR, jossa on Wall Maze+ -leikkikenttä ja lohkokoodi robotin navigoimiseen sokkelossa

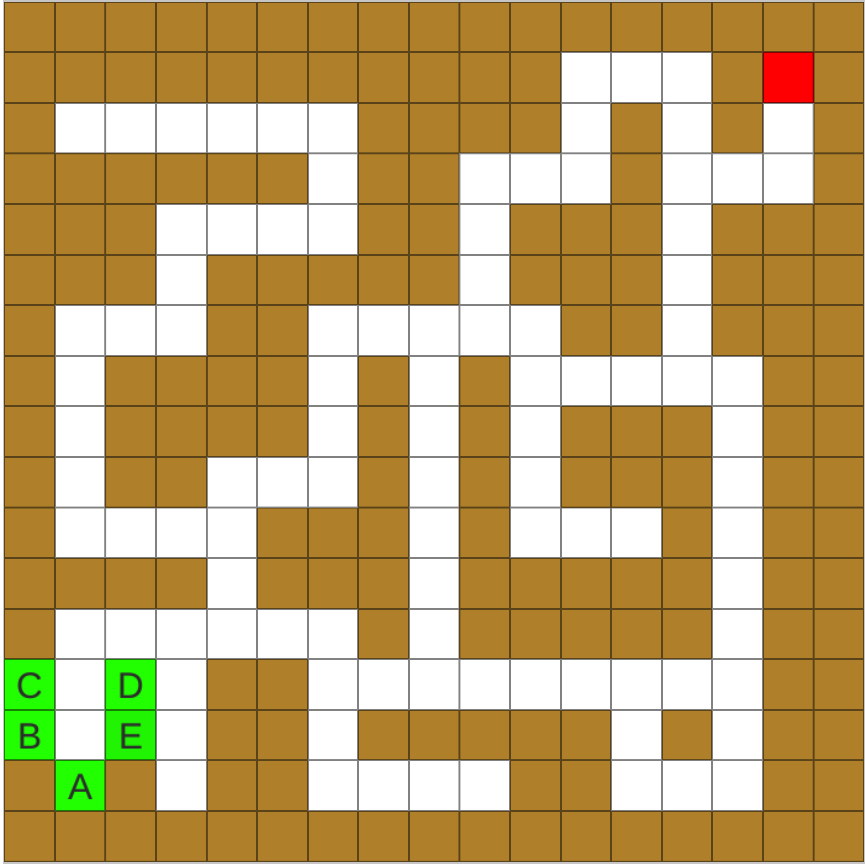

Lähtöpaikat on merkitty vihreällä neliöllä, jossa on kirjain. Ne näkyvät aakkosjärjestyksessä, kun ne on valittu: "A", "B", "C", "D" ja "E".

VEXcode VR -seinälabyrintti+ -leikkikenttä, jossa näkyy palikoita sokkelonratkaisuprojektin rakentamiseen ja testaamiseen

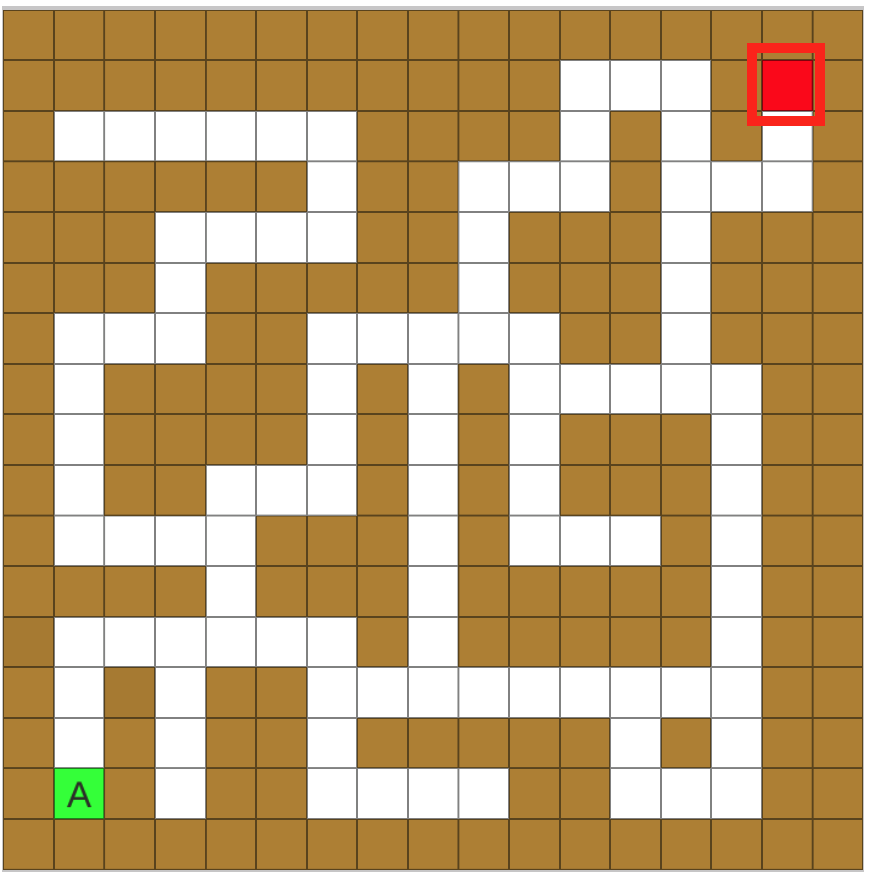

Päätepisteet on merkitty punaisella neliöllä. Näiden neliöiden värit voidaan havaita VR Wall Maze+ -robotin Down Eye Sensorilla.

VEXcode VR -seinälabyrintti+ -leikkikenttä, jossa on palikkatyötila ja robotin ohjauspaneelit esillä

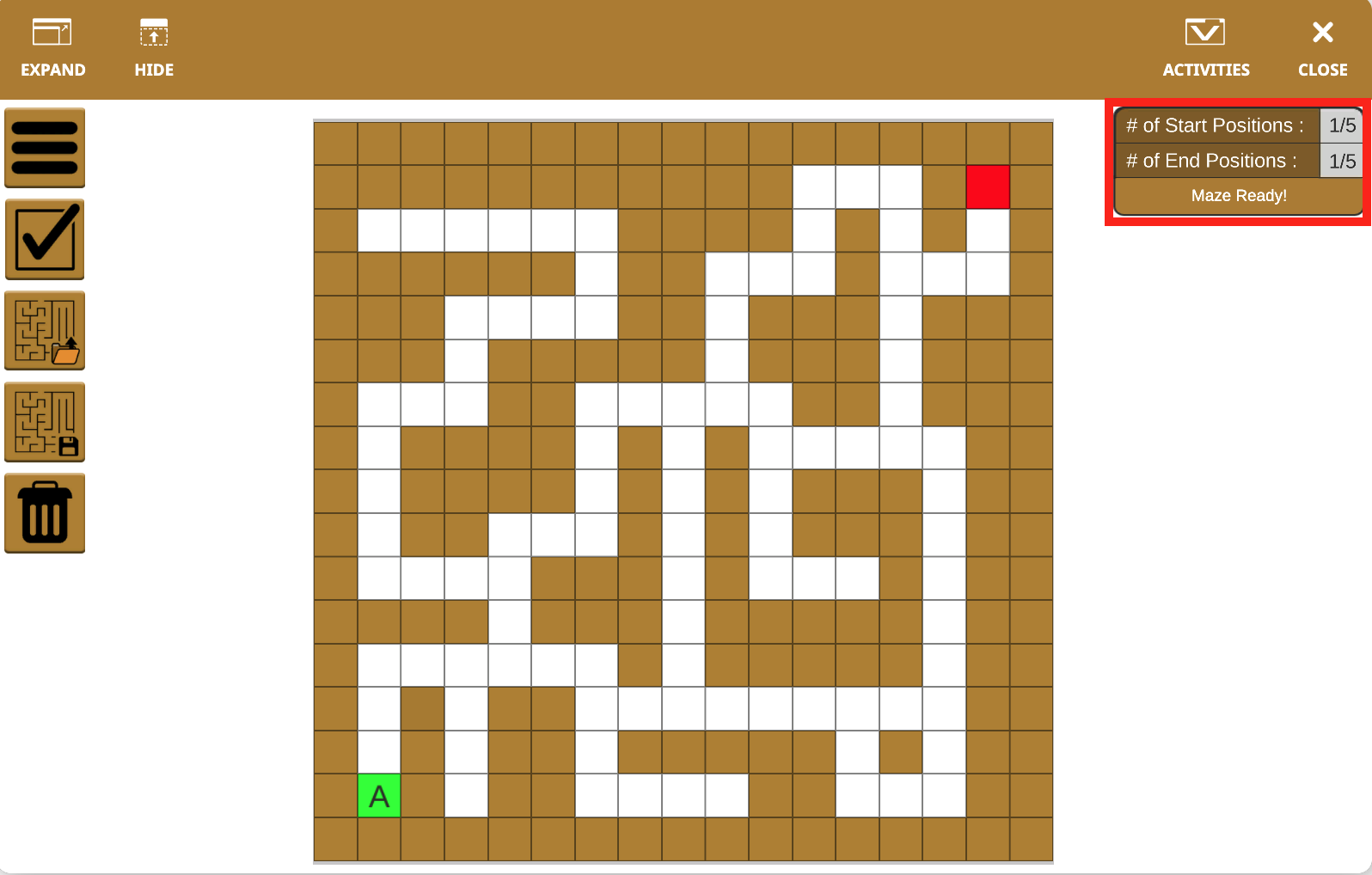

Sinulla voi olla korkeintaan viisi aloitusasentoa ja viisi loppuasentoa sokkelolle. Nämä tiedot löytyvät leikkikenttäikkunan vasemmasta yläkulmasta.

VEXcode VR -työtila, jossa näkyy Wall Maze+ -leikkikenttä ja palikoita, joita käytetään sokkelo-ohjelman luomiseen

VEXcode VR -seinälabyrintti + leikkikenttä koodipalikoilla, labyrinttinäkymällä ja aloitusohjaimilla

Ominaisuudet-valikosta valittu Seinälabyrintti-leikkikenttä

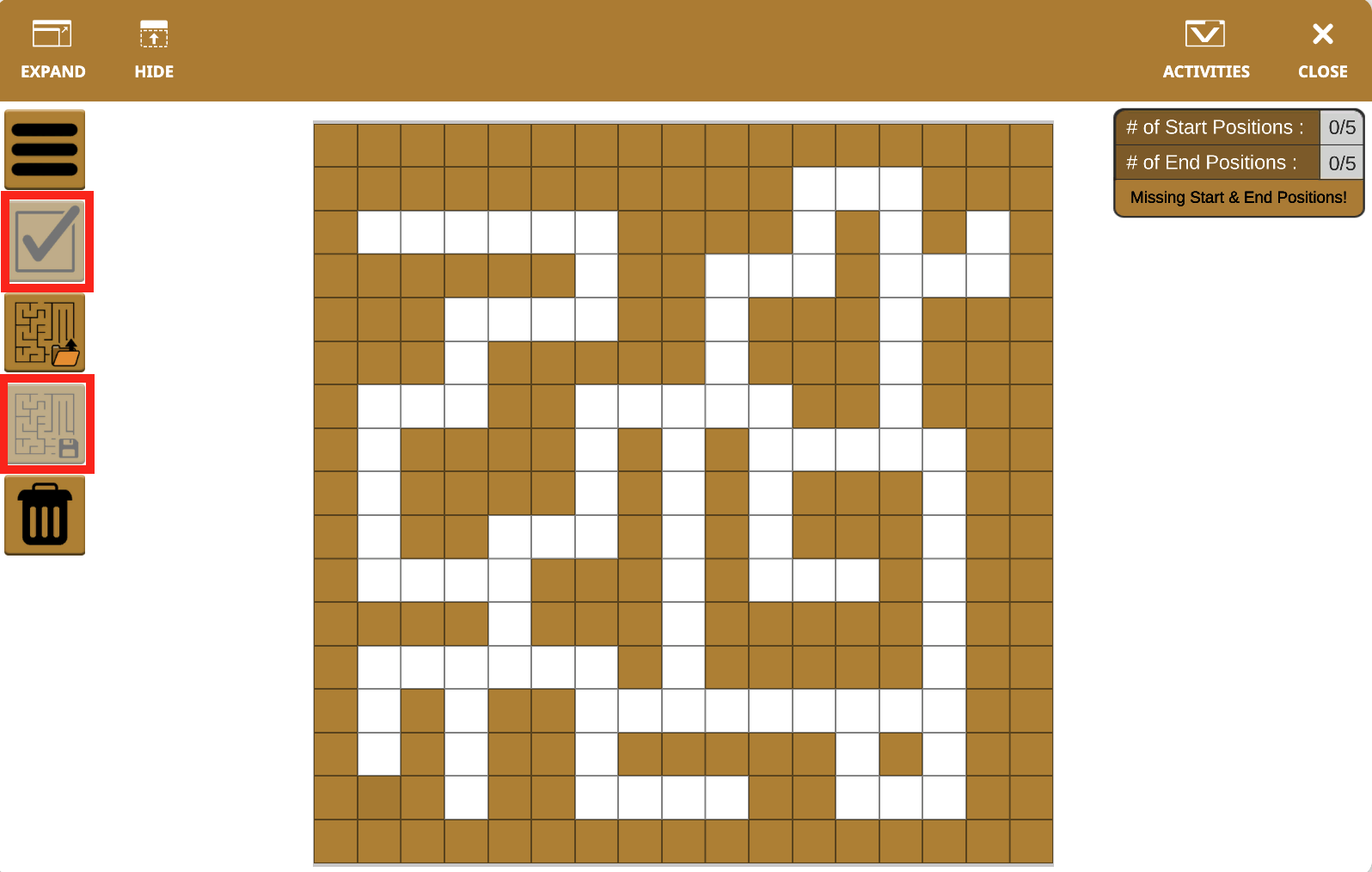

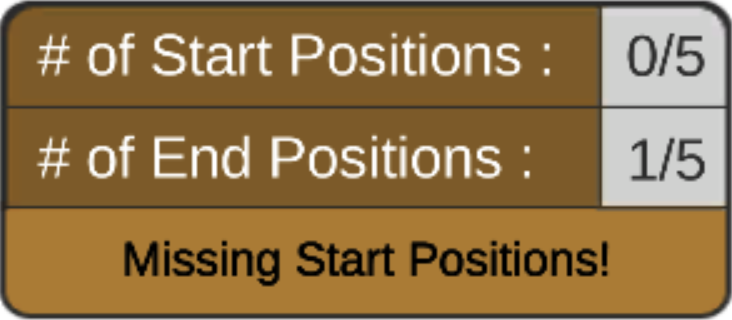

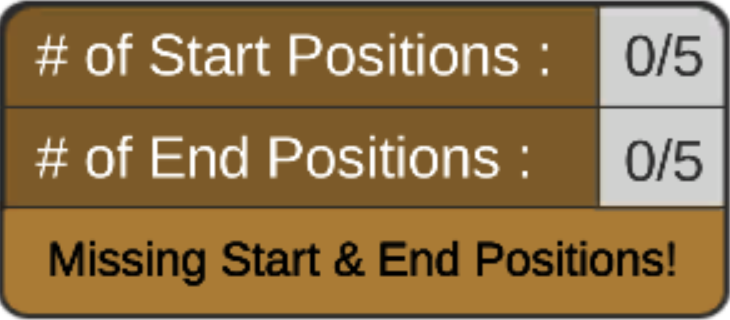

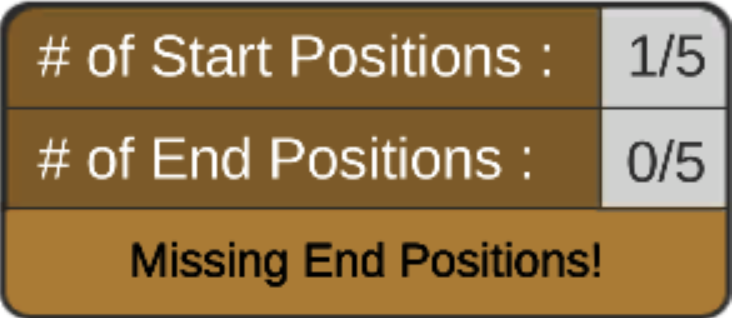

Jos sinulla ei ole aloitus- tai loppukohtaa, viesti muuttuu osoittamaan, mitä puuttuu.

VEXcode VR -seinälabyrintti+ -leikkikenttä, joka näyttää lohkokoodauksen työtilan ja robotin sijainnin labyrintissa

Koska Maze ei ole käyttövalmis, Tarkista- ja Tallenna-kuvakkeet eivät ole käytettävissä. Nämä muuttuvat vaaleammiksi, etkä voi valita niitä.

Jos sokkelolla on jo viisi loppu- tai aloituskohtaa, tämä vaihtoehto ei tule näkyviin, kun valitset neliön. Tässä videossa sokkelolla on jo viisi pääteasentoa, joten punainen neliö ei näy.

Tyhjennä kuvake

Seinälabyrintin asetukset Leikkikentän ominaisuudet -valikossa

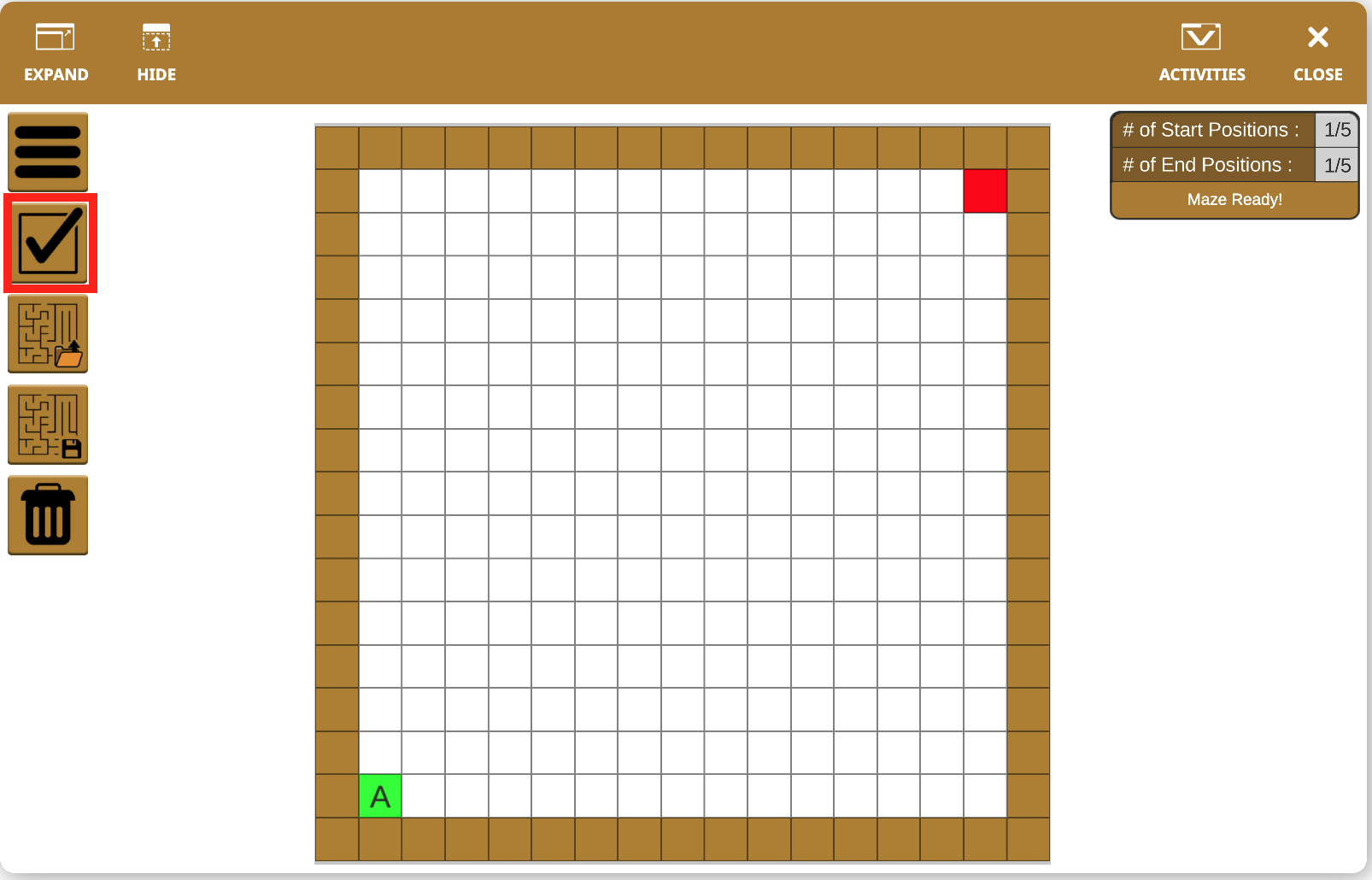

Jos et halua aloittaa sokkelon muokkaamista oletusasettelusta, valitse Tyhjennä-kuvake.

Seinälabyrintti + leikkikenttä, jossa näkyvät koodauslohkot ja ohjaimet virtuaalirobotin ohjelmointiin labyrintin läpi

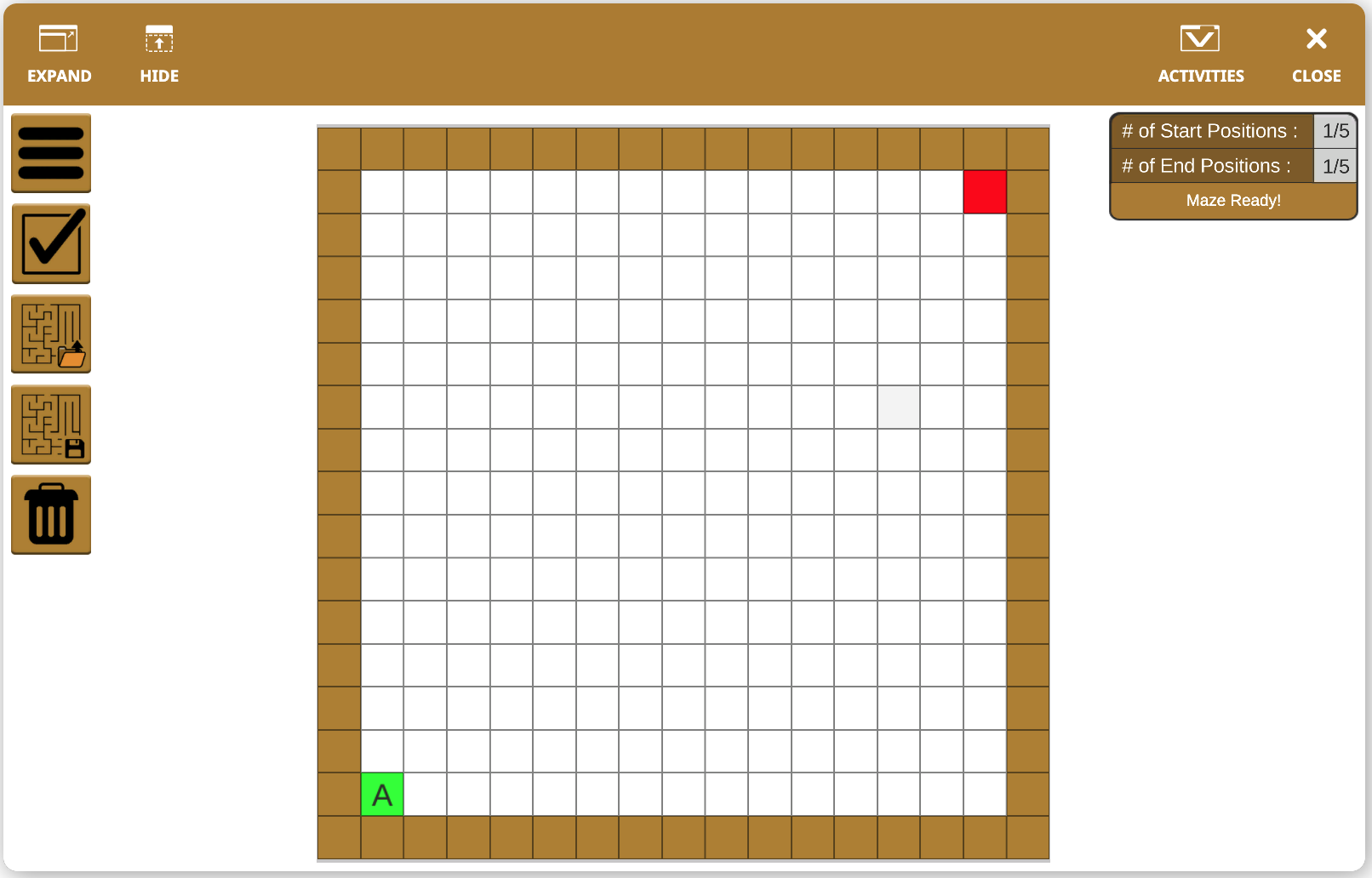

Tämä poistaa kaikki seinät paitsi rajan varrella olevat seinät. Aloitus- ja loppuasento pysyvät samoina. Tästä voit aloittaa sokkelon seinien muokkaamisen yllä olevan videon mukaisesti.

Huomautus:Reunaseinät pysyvät kuvan mukaisina, jotta VR MazeBot ei aja ulos Maze+ -alueelta.

Tarkista kuvake

VEXcode VR -seinälabyrintti+-leikkikenttätyötila, jossa näkyvät labyrintissa navigointiin käytettävät palikoiden

Kun olet lopettanut sokkelon muokkaamisen, valitse Check-kuvake.

VEXcode VR, jossa on Wall Maze+ -leikkikenttä ja palikoiden työtila virtuaalirobotin koodaamiseen

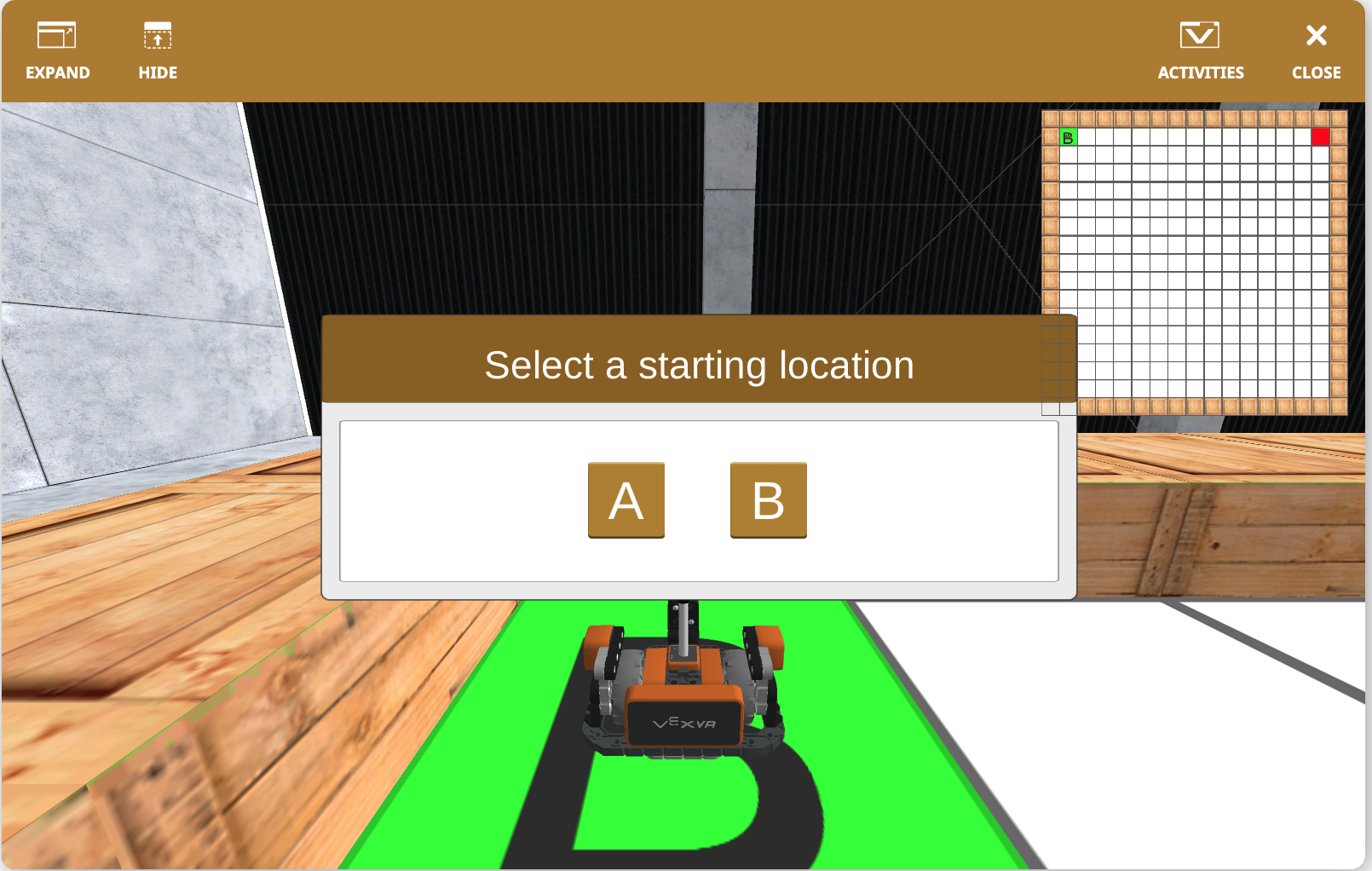

Sinut viedään takaisin Wall Maze+ Playgroundin pääikkunaan. Näyttöön tulee ikkuna, jossa voit valita VR MazeBotin aloitusasennon.

VEXcode VR, jossa on avoinna seinälabyrintti+-leikkikenttä ja valmiina VR-robotin ohjelmointiin tarvittavat komennot.

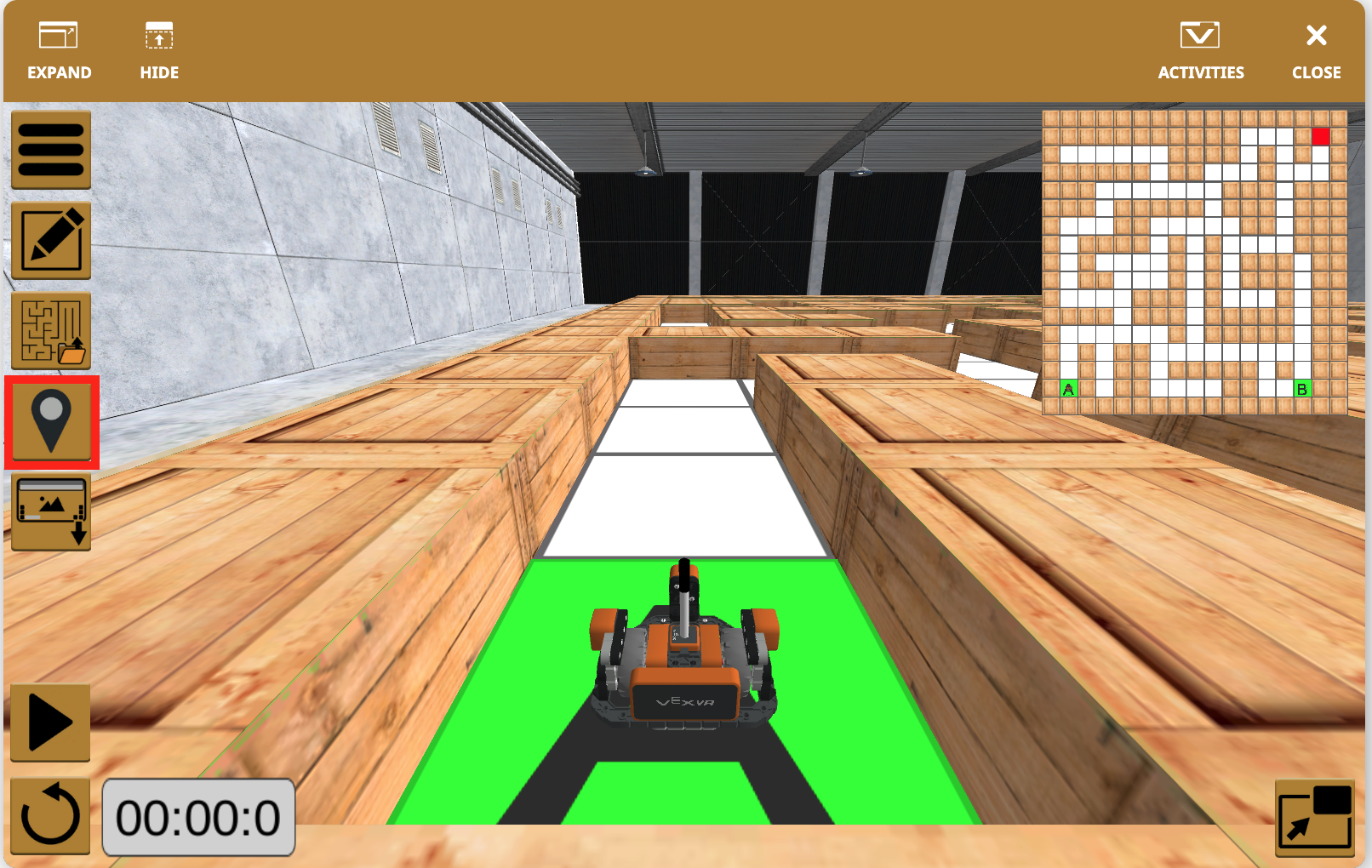

Tämän jälkeen voit muuttaa robottisi aloituskohtaa milloin tahansa valitsemalla valikkopainikkeen ja valitsemalla sitten sijaintikuvakkeen.

Pienoiskartan näyttäminen ja piilottaminen

VEXcode VR -seinälabyrintilla ja leikkikentällä sekä palikoilla robotin navigoimiseksi labyrintin läpi

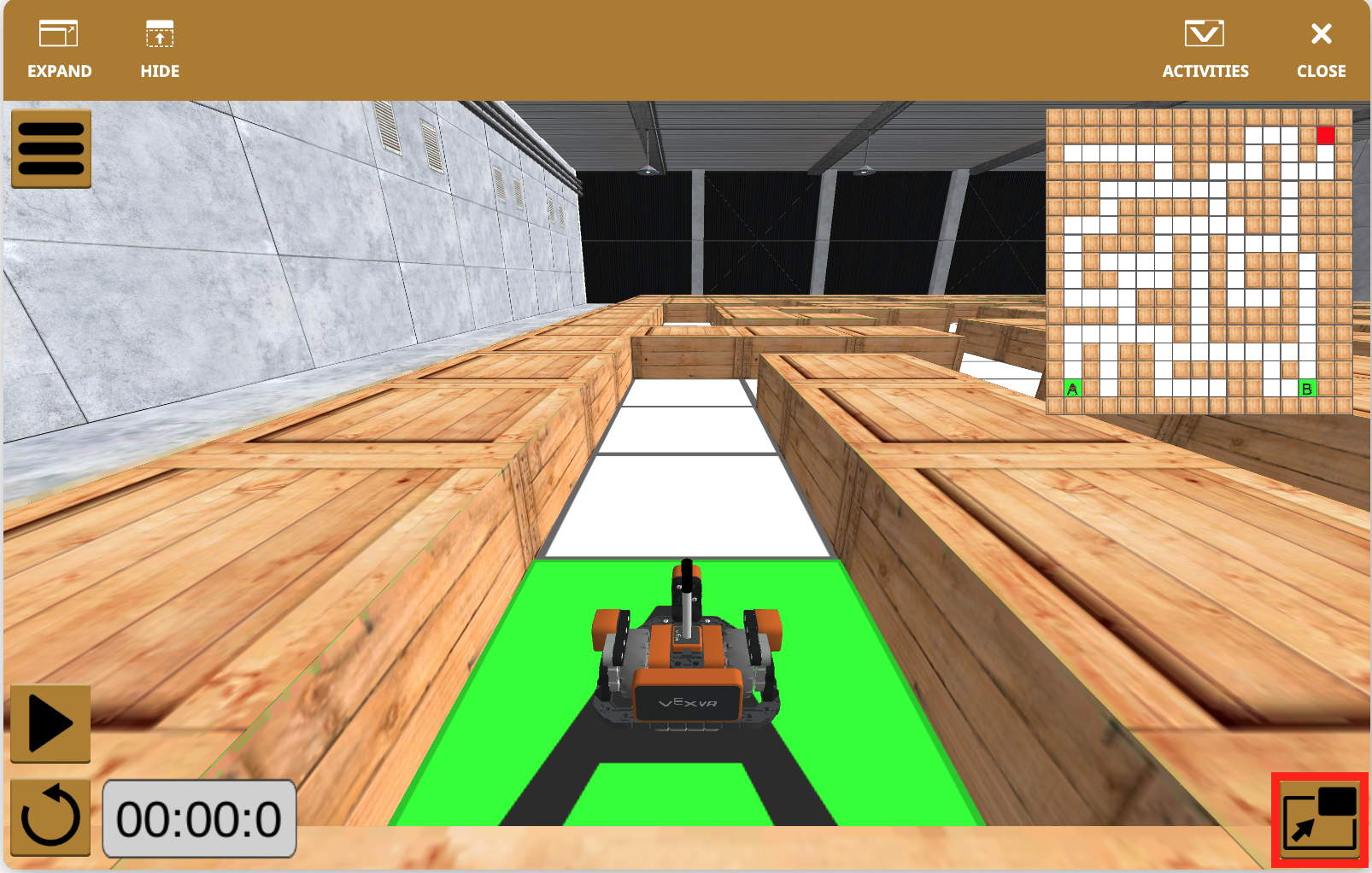

Minikartta, joka näyttää Wall Maze+ Playgroundin ylhäältä alaspäin, on oletuksena käytettävissä Playground-ikkunan oikeassa yläkulmassa.

VEXcode VR -työtila, jossa on seinälabyrintti + leikkikenttä ja palikoita robotin navigoimiseen labyrintissa

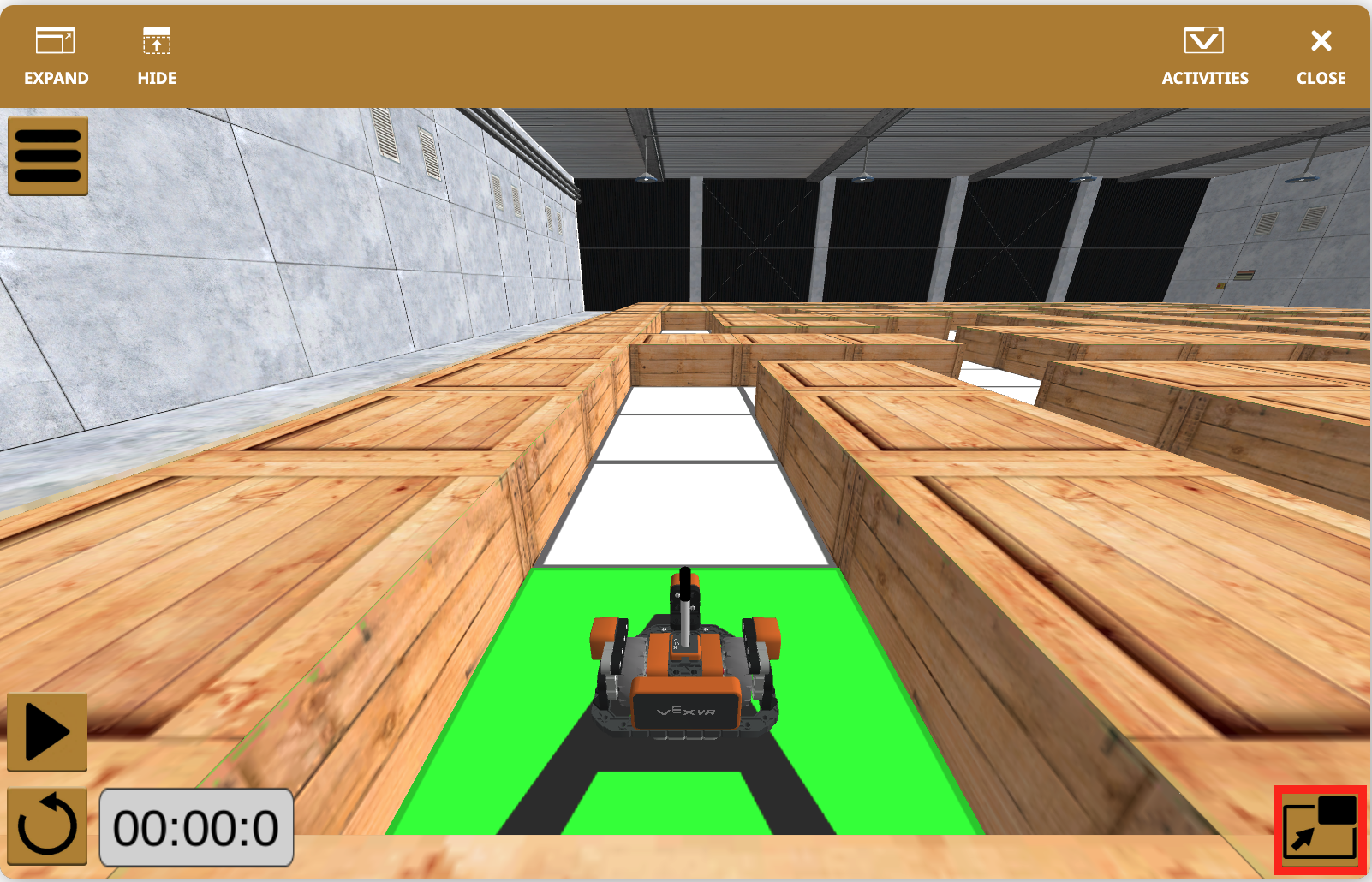

Piilota minikartta valitsemalla karttakuvake leikkikenttäikkunan oikeasta alakulmasta.

VEXcode VR -työtila, jossa on Wall Maze+ -leikkikenttä ja sokkelonäkymä VR-robotin ohjelmointiin

Valitse karttakuvake uudelleen, jotta kartta tulee uudelleen näkyviin.
