Ruuvinimikkeistö
Ruuveissa käytetään numerointijärjestelmää, joka erottaa kierteen halkaisijan, kierteet tuumaa kohti sekä kierteen pituuden. Ruuveille on olemassa kaksi päänumerojärjestelmää, vakio- ja metrijärjestelmä.
Vakio VEX-ruuvit
VEX-ruuvit käyttävät vakiojärjestelmää, ja VEX-ruuvin ensimmäinen numero on kierteen halkaisija. Seuraava on langat tuumaa kohti, ja sitä seuraa vastaava langan pituus. Esimerkiksi #8-32 x ¼" ruuvin kierteen halkaisija on 0,164" (#8), 32 kierrettä tuumaa kohti ja kierteen pituus 0,25".
|
tuumaa vastaa numeroituja ruuveja |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" |
0,073" |
0,086" |
0,099" |
0,112" |
0,125" |
0,138" |
0,164" |
0,190" |
0,216" |
Kuten ehkä tiedät, ruuveja voidaan kiristää useilla työkaluilla. Nämä vaihtelevat standardityökalujärjestelmästä, joka käyttää Phillips- ja Flatheads -työkaluja, ja kuusioavainten metriseen käyttöön. VEX-tuotteissa käytetään usein Torx-työkaluja tai Star Drive -ruuveja. VEX käyttää Star Drive -ruuveja useimmiten, koska ne eivät yleensä irtoa niin helposti kuin jotkut metriset tai standardiruuvit.
| Vakio | Metrinen | Star Drive |
|---|---|---|
Kuinka kiinnität ruuvit ja mutterit
Ruuvit voidaan kiinnittää muttereihin yllä mainituilla yhteensopivilla työkaluilla. Jos haluat havainnollistaa tätä, katso alla oleva video. Keskeinen poiminta videosta, joka soveltuu VEX-rakennukseen ja tosielämään, on sanonta "oikea-tiukka, vasen-löysä" ruuvien kiristämiseksi tai löysäämiseksi. Lisätietoja työkalupakista on tässä VEX-kirjaston artikkelissa (V5 Kit -työkalut), tässä VEX-kirjaston artikkelissa (EXP Kit -työkalut) tai tässä VEX-kirjaston artikkelissa (V5 Workcell -työkalut).
Ruuvityylit
VEX-tuotteissa käytetään kahta erityyppistä ruuvia. Ensimmäinen, usein vähemmän käytetty, mutta silti yhtä tärkeä, on -asetusruuvi.
Kiinnitysruuvi eroaa tavallisesta ruuvista, koska siinä ei ole "päätä". Kiinnitysruuvi toimitetaan yhdessä koossa kahdella eri kannalla, #8-32 x 0,125" Star Drive. Näitä kiinnitysruuveja on usein akselikauluksissa, kiristysakselipannoissa, ja ne voidaan ruuvata kiinnikkeisiin.
Toinen ruuvityyli on laajemmin tunnustettu kuusioruuvi ja Star Drive Screw (näillä on kanta verrattuna säätöruuviin, jolla ei ole).
Ruuveja on saatavana eri pituuksina, mukaan lukien:
- #6-32 x ¼" ja #6-32 x ½"
- #8-32 x ¼" - #8-32 x 2".
- #6-32 x ½", #8-32 x ¼" ja #8-32 x ½"
Lukitusruuvit. Lukitusruuveissa on nailonpinnoite kierteen osassa, joka estää niitä löystymästä.
Tämä taulukko näyttää Star Drive -tyyppisten ruuvien kanssa käytetyn nimeämisjärjestelmän. Tämä taulukko näyttää kunkin ruuvikoon salliman suurimman vääntömomentin.
|
Tähti koko |
Piste pisteeseen (S) (mm) |
Ruuvi (D) |
MAX Vääntömomentti (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2.5 |
1.4 |
| T8 | 2.3 | M2.5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | M3 & M3.5 | 3.7 |
| T15 | 3.3 | M3,5 & M4 | 6.4 |
| T20 | 3.8 | M4 & M5 | 10.5 |
| T25 | 4.4 | M4,5 & M5 | 15.9 |
| T27 | 5 | M4.5 & M5 & M6 | 22.5 |
| T30 | 5.5 | M6 & M7 | 31.1 |
| T40 | 6.6 | M7 & M8 | 54.1 |
| T45 | 7.8 | M8 & M10 | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |
Ruuveja on kahta tyyppiä: Hex Drive ja Star Drive
- #6-32 tai #8-32 kuusioruuvi, joka on kiristetty 5/64" ja 3/32" kuusioavaimella
- #8-32 tähtiasemaruuvi, joka kiristetään T15 Star Drive -avaimella tai T15 Star Drive -ruuvimeisselillä.
- Tähtityyppinen pää on vähemmän altis irroitukselle. Nivelpisteitä varten on myös #8-32 olkaruuvit, joissa on lyhyt kierteittämätön osa ja tämä alue luo vähemmän kitkaa kääntöpisteeseen. Täydellinen taulukko, jossa on kaikki ruuvikoot, on sivun alaosassa.

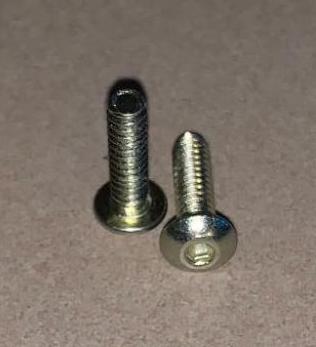

| #6-32 kuusioruuvi | #8-32 kuusiokäyttöruuvi | #8-32 Tähtikäyttöruuvi |
| 5/64” kuusioavain | 3/32" kuusioavain | T15 Star -avain |
|
|
|
Materiaalitiedot ja sovellukset
Ennen kuin aloitat ruuvin käytön, on tärkeää oppia valitsemaan ruuvin pituus. Katso tämä video saadaksesi lisätietoja parhaan ruuvin pituuden valitsemisesta rakenteellesi.
V5 Smart Motors ja kaikki standardi VEX-mutterit ja erottimet
-
#8-32 Tähtikäyttöruuvi Materiaali: seosteräs
- SAE Grade 8 -ruuvit
- 150 000 PSI vetolujuus
- Suunniteltu kestämään suuria vääntömomentteja, minkä ansiosta rakentajat voivat todella "lukita" mekanisminsa
- Yhteensopiva V5 Smart Motorsin ja kaikkien tavallisten VEX-mutterien ja -kiinnikkeiden kanssa
V5 Smart Motors ja kaikki standardi VEX-mutterit ja erottimet
-
#8-32 kuusioruuvin materiaali: erittäin luja ruostumaton teräs ilman viimeistelyä
- Yhteensopiva V5 Smart Motorsin ja kaikkien tavallisten VEX-mutterien ja -kiinnikkeiden kanssa
-
#8-32 Lukitusruuvit
- Kiinnitä lankalukitus heidän lankoihinsa
- Kierrelukko auttaa pitämään ruuvin paikallaan
- Voidaan käyttää noin 10-15 kertaa ja säilyttää silti lujan
- Tarjoa samanlaiset toiminnot kuin VEX Nylock Nuts
Käytä vain VEX Cortex -moottoreille ja servoille
-
#6-32 Ruuvit Materiaali: Erittäin luja ruostumaton teräs ilman viimeistelyä
- Yhteensopiva 393 moottoreiden ja servojen kanssa
- #6-32 Lukitusruuvit
- Kiinnitä lankalukitus heidän lankoihinsa
- Kierrelukko auttaa pitämään ruuvin paikallaan
- Voidaan käyttää noin 10-15 kertaa ja säilyttää silti lujan
- Tarjoa samanlaiset toiminnot kuin VEX Nylock Nuts
Kaikki vakiomalliset VEX-mutterit ja välikappaleet
-
Olkaruuvi Materiaali: Erittäin luja ruostumaton teräs ilman viimeistelyä
- Yhteensopiva kaikkien standardien VEX-mutterien ja -muttereiden kanssa
- Tee matalakulmaiset nivelet VEX-metallista
- Suunniteltu istumaan tiukasti neliömäiseen VEX-reikään ja mahdollistaa useiden metallikerrosten kääntymisen
- 0,176" halkaisija x 0,20" pitkä olkapää
- 3/32" VEX kuusioavain
Kaikki vakiomalliset VEX-mutterit ja välikappaleet
-
Peukaloruuvi Materiaali: Muovi
- Yhteensopiva kaikkien standardien VEX-mutterien ja -muttereiden kanssa
- Samankokoiset (#8-32) kuin tavalliset VEX-ruuvit, vain niissä on halkaisijaltaan 0,428" pyälletty pää, joten ne voidaan kiristää tai löysätä käsin
- Sopii erinomaisesti sovelluksiin, joissa ruuvi kiinnitetään tai poistetaan useita kertoja, kuten robotin käyttöpaneelit tai akkutelineet. Tai tilanteessa, jossa työkaluja ei suositella käytettäväksi, kuten tietyissä koulutusympäristöissä.
Täydellinen luettelo VEX:n myymistä ruuveista
Tämän taulukon tarkoitus on visualisoida koko lista VEX:n myymistä ruuveista. Tämän taulukon käyttö voi auttaa tarjoamaan ennennäkemättömiä vaihtoehtoja, jotka voit sisällyttää kokoonpanoosi.
|
Ruuvityyli |
Ruuvin pituus / tyyppi |
Ruuvi |
SKU |
|---|---|---|---|
|
#8-32 Star Drive |
1/8" |
#8-32 x 1/8" Star Drive Set -ruuvi (32 kpl) |
276-6098 |
|
1/4" |
#8-32 x 1/4" tähtikäyttöruuvi (100 kpl) |
276-4990 276-5006 |
|
|
3/8" |
#8-32 x 3/8" Star Drive Screw (100 kpl) |
276-4991 |
|
|
1/2" |
#8-32 x 1/2" tähtikäyttöruuvi (100 kpl) |
276-4992 |
|
| 5/8" |
#8-32 x 5/8" Star Drive -ruuvi (100 kpl) |
276-4993 |
|
| 3/4" |
#8-32 x 3/4" Star Drive -ruuvi (100 kpl) | 276-4994 |
|
| 7/8" |
#8-32 x 7/8" Star Drive -ruuvi (100 kpl) | 276-4995 |
|
| 1" |
#8-32 x 1 000" Star Drive -ruuvi (100 kpl) | 276-4996 |
|
| 1,25" |
#8-32 x 1,250" Star Drive Screw (50 kpl) | 276-4997 |
|
| 1,5" |
#8-32 x 1,500" Star Drive Screw (50 kpl) | 276-4998 |
|
| 1,75" |
#8-32 x 1,750" Star Drive Screw (50 kpl) | 276-4999 |
|
| 2" |
#8-32 x 2 000" Star Drive -ruuvi (25 kpl) | 276-5004 |
|
| 2,25" |
#8-32 x 2,250" Star Drive Screw (25 kpl) | 276-8015 |
|
| 2,5" | #8-32 x 2,500" Star Drive Screw (25 kpl) | 276-8016 |
|
Ruuvityyli |
Ruuvin pituus / tyyppi |
Ruuvi |
SKU |
|---|---|---|---|
|
#8-32 Hex Drive |
1/4" |
#8-32 x 1/4" ruuvi (100 kpl)
|
275-1002 275-1260 |
|
3/8" |
#8-32 x 3/8" ruuvi (100 kpl) |
275-1003 | |
|
1/2" |
#8-32 x 1/2" ruuvi (100 kpl) |
275-1004 275-1261 |
|
| 5/8" |
#8-32 x 5/8" ruuvi (100 kpl) |
275-1005 |
|
| 3/4" |
#8-32 x 3/4" ruuvi (100 kpl) |
275-1006 |
|
| 7/8" |
#8-32 x 7/8" ruuvi (100 kpl) |
275-1007 |
|
| 1" |
#8-32 x 1000" ruuvi (100 kpl) |
275-1008 |
|
| 1,25" |
#8-32 x 1,250" ruuvi (50 kpl) |
275-1009 |
|
| 1,5" |
#8-32 x 1500" ruuvi (50 kpl) |
275-1010 |
|
| 1,75" |
#8-32 x 1,750" ruuvi (50 kpl) |
275-1011 |
|
| 2" | #8-32 x 2000" ruuvi (25 kpl) | 275-1012 | |
|
Erikoisruuvi |
Peukaloruuvi |
1/2" peukaloruuvi (50 kpl) |
275-1485 |
| Olkapääruuvi |
#8-32 Olkaruuvit (25 kpl) | 276-1408 | |
|
#6-32 Hex Drive |
1/4" |
#6-32 x 1/4" ruuvi (50 kpl) | 275-0659 |
| 1/2" |
#6-32 x 1/2" ruuvi (50 kpl) #6-32 x 1/2" lukitusruuvi (100 kpl) |
275-1169 276-1958 |
