3-johtoisten laitteiden konfigurointi VEXcode EXP:ssä – VEX kirjasto

Kun ohjelmointi aloitetaan VEXcode EXP:llä, anturi- ja 3-johtimislaitelohkot eivät näy Toolboxissa ennen kuin ne on konfiguroitu.

3-johtimisen laitteen lisääminen

VEXcode EXP -työkalurivi, jossa Laitekuvake on korostettuna Code Viewer- ja Print Console -kuvakkeiden välissä.

Määritä laite valitsemalla Laitteet-painike avataksesi Laitteet-ikkunan.

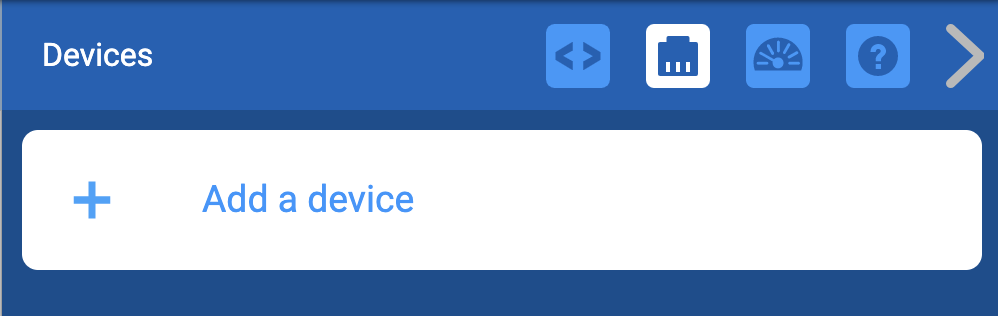

VEXcode EXP -laitteet -valikko, jossa näkyy Lisää laite -painike.

Valitse "Lisää laite".

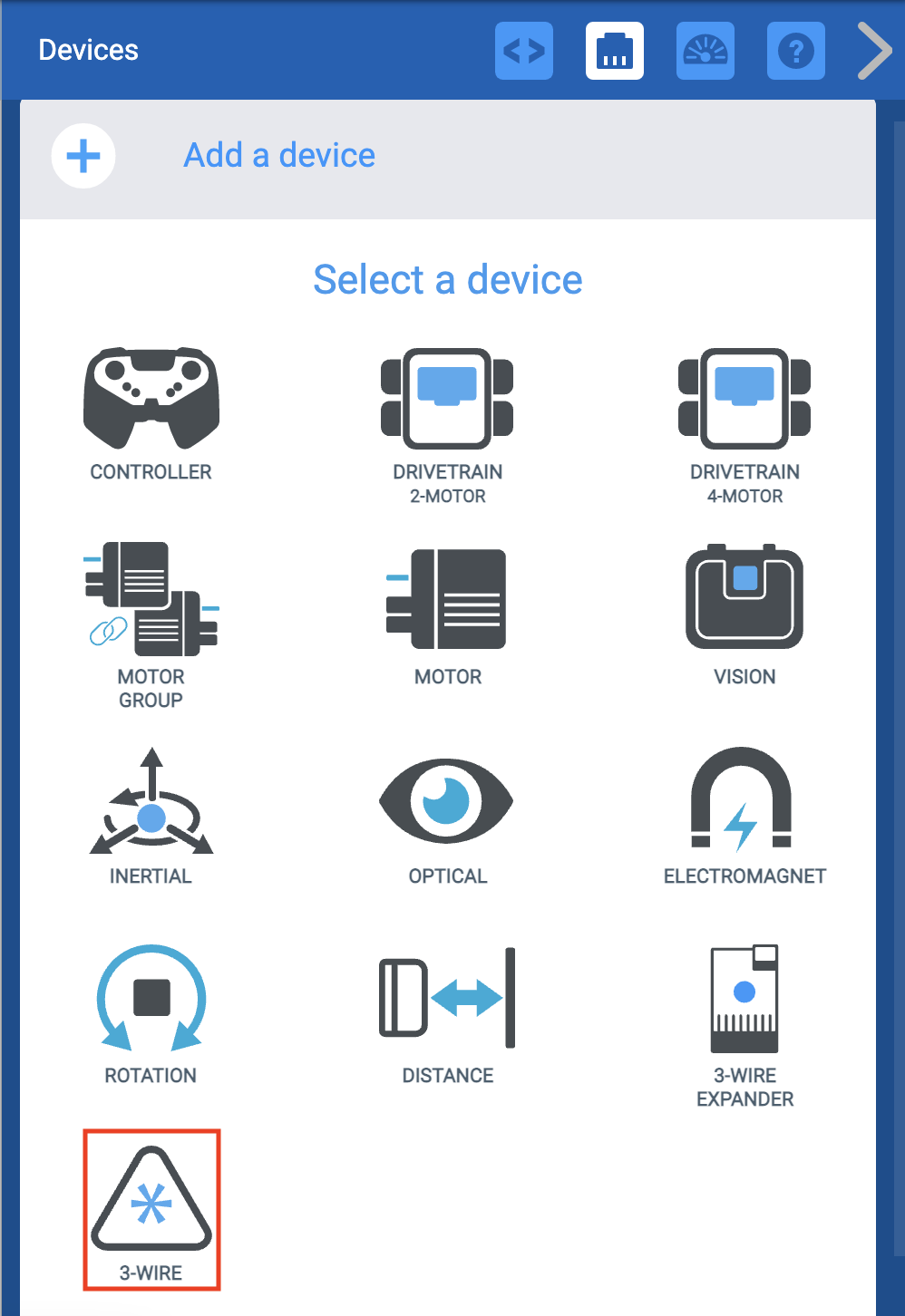

VEXcode EXP -laitteet -valikko Lisää laite -painikkeen valinnan jälkeen. 3-johtiminen vaihtoehto on korostettu.

Valitse 3-johdinlaitteet.

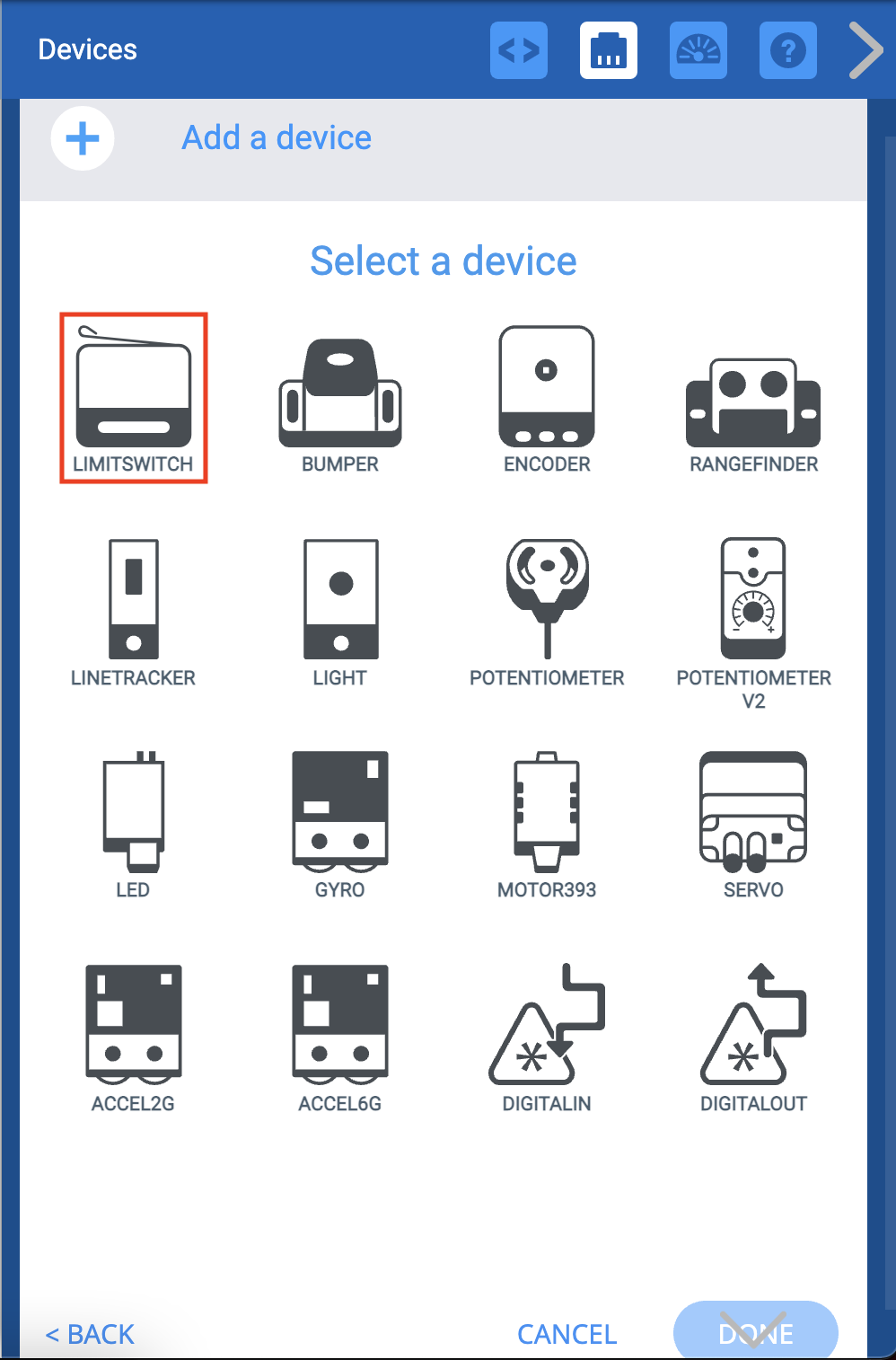

VEXcode EXP Devices -valikko sen jälkeen, kun 3-johtiminen laitevaihtoehto on valittu. Näkyviin tulee 3-johtimisten laitteiden valikko ja rajakytkinvaihtoehto on korostettuna.

Valitse käyttämäsi 3-johdinlaite. Tässä esimerkissä on rajakytkin.

Huomautus: 3-johtiminen laitteet sisältävät rajakytkimen, puskurin kytkimen, kooderin, etäisyysmittarin, linjanseurantalaitteen, valon, potentiometrin, LEDin, gyroskoopin, moottori-393, servon, kiihtyvyysanturi-2G, kiihtyvyysanturi-6G, digitaalisen tulon ja Digital Out. Kaikki laitteet noudattavat samaa konfigurointiprosessia lisävaiheella Motor-393:lle.

VEXcode EXP Devices -valikko sen jälkeen, kun uuden laitteen portiksi on asetettu E. Alla Valmis-painike on korostettuna.

Valitse VEX EXP Brainin portti, johon laite on liitetty. Portit, jotka on jo määritetty muille laitteille, eivät ole käytettävissä. Kun portti on valittu, valitse "Valmis" lähettääksesi laitteen konfigurointiin tai "Peruuta" palataksesi takaisin Laitteet-valikkoon.

Huomautus:"Peruuta"-vaihtoehdon valitseminen kumoaa kaikki laitteeseen tekemäsi muutokset, eikä se ole osa konfiguraatiota.

3-johtimislaitteen portin vaihtaminen

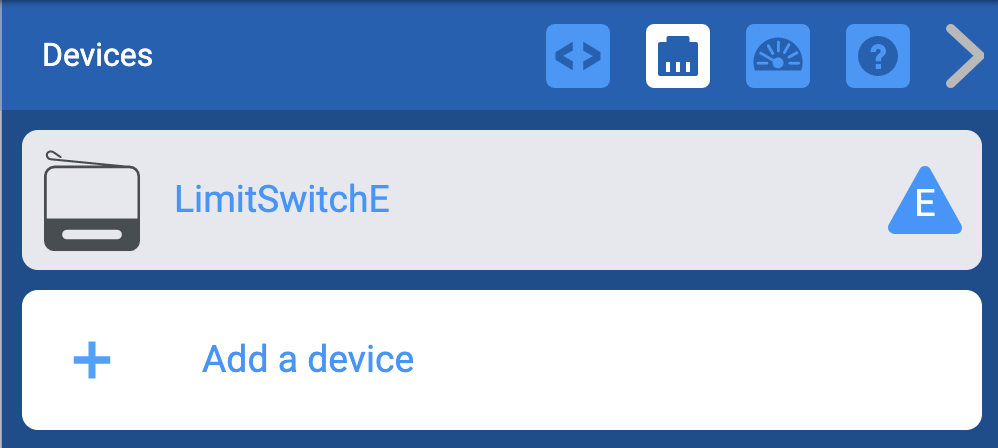

VEXcode EXP Devices -valikko, jossa näkyy aiemmin lisätty rajakytkin.

Voit muuttaa 3-Wire-laitteen porttinumeroa valitsemalla Laitteet-ikkunassa 3-Wire-laitteen.

VEXcode EXP Devices -valikko laitteen portin D:ksi vaihtamisen jälkeen. D-porttivaihtoehto on nyt vihreä. Alla Valmis-painike on korostettuna.

Valitse toinen portti Portin valinta -näytöstä ja portin numero muuttuu vihreäksi. Lähetä muutos valitsemalla sitten "Valmis".

3-johtimisen laitteen uudelleennimeäminen

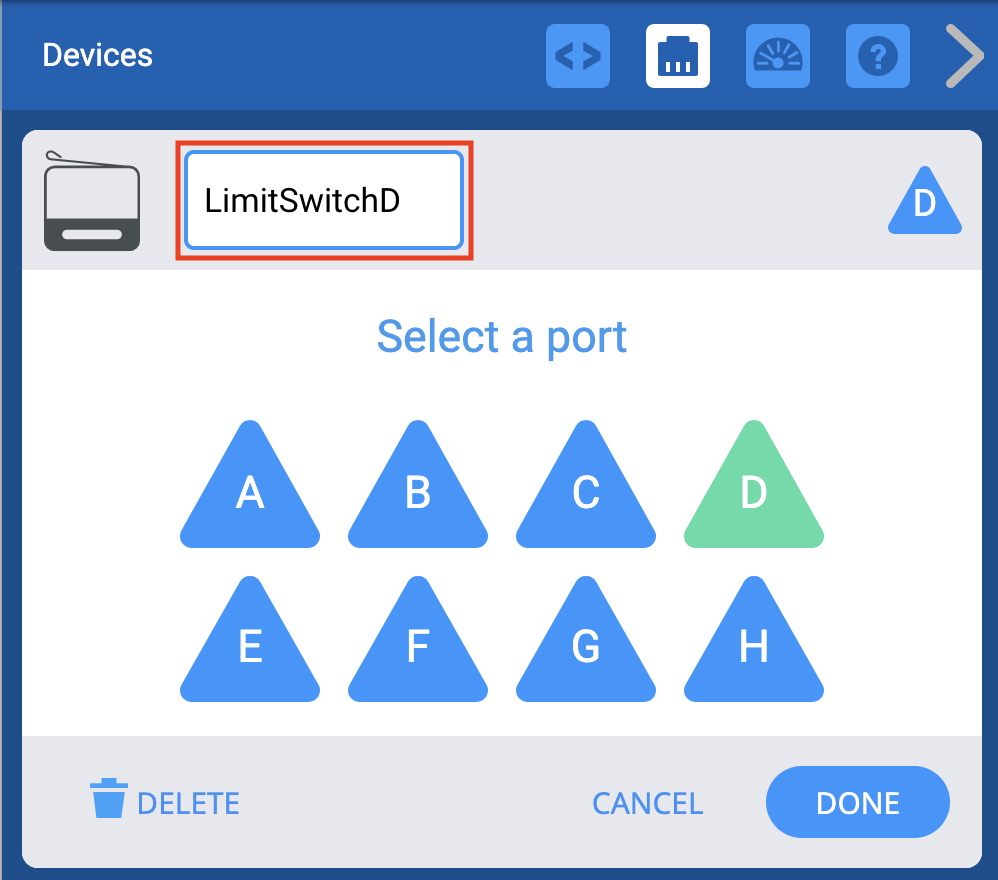

VEXcode EXP Devices -ikkuna, jossa näkyvät rajakytkinasetukset. Yllä laitteen nimi on korostettu osoittamaan, että sen nimi voidaan muuttaa.

Voit myös nimetä 3-johtoisen laitteen uudelleen muuttamalla nimeä Portin valinta -näytön yläreunassa olevassa tekstiruudussa. Jos valitset virheellisen nimen, tekstiruutu korostuu punaisena. Valitse sitten "Valmis" lähettääksesi laitteen muutokset kokoonpanoon.

VEXcode EXP Kun raja-arvolohko näkyy ja rajakytkinvalikko on auki. Rajakytkimen uusi laitenimi näkyy alasvetovalikossa.

Jos muutat projektissasi jo käytössä olevan 3-Wire-laitteen nimeä, sinun on päivitettävä laitteen nimi Estä-kohdassa uudeksi nimeksi pudotusvalikon avulla.

3-johtimisen laitteen poistaminen

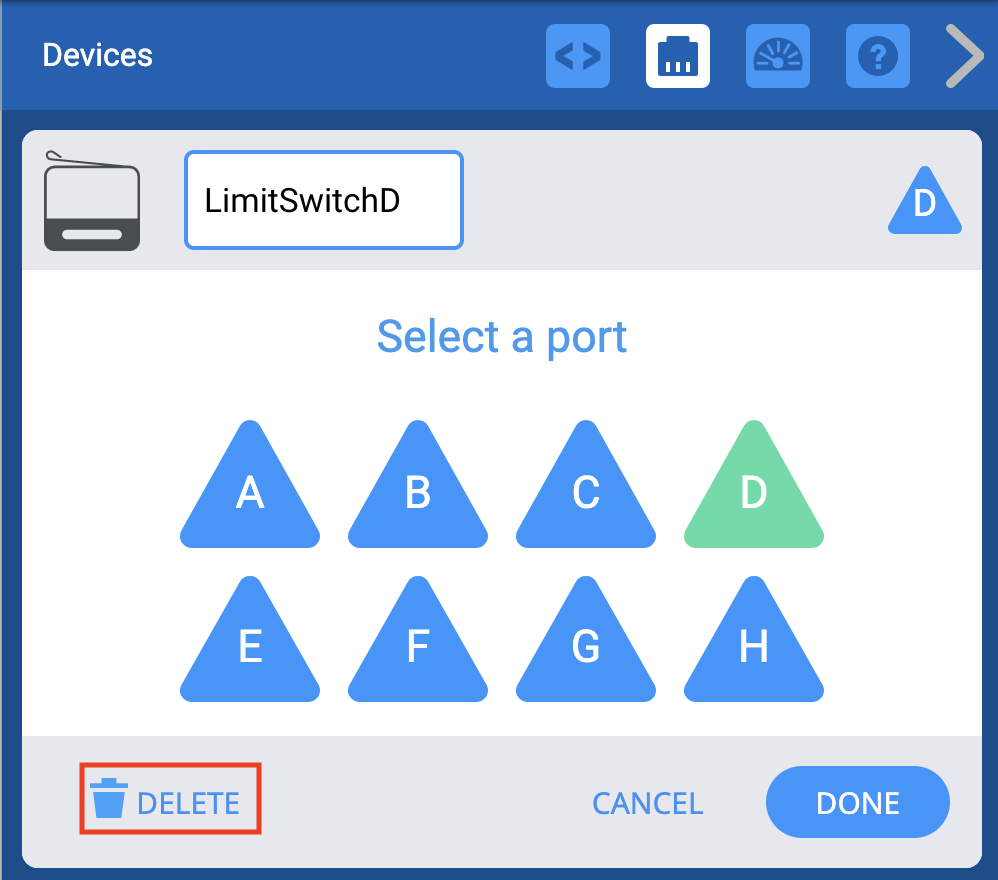

VEXcode EXP Devices -ikkuna, jossa näkyvät rajakytkinasetukset. Alla Poista-painike on korostettu.

3-johtoiset laitteet voidaan myös poistaa valitsemalla "Poista" -vaihtoehto Portin valinta -näytön alareunasta.

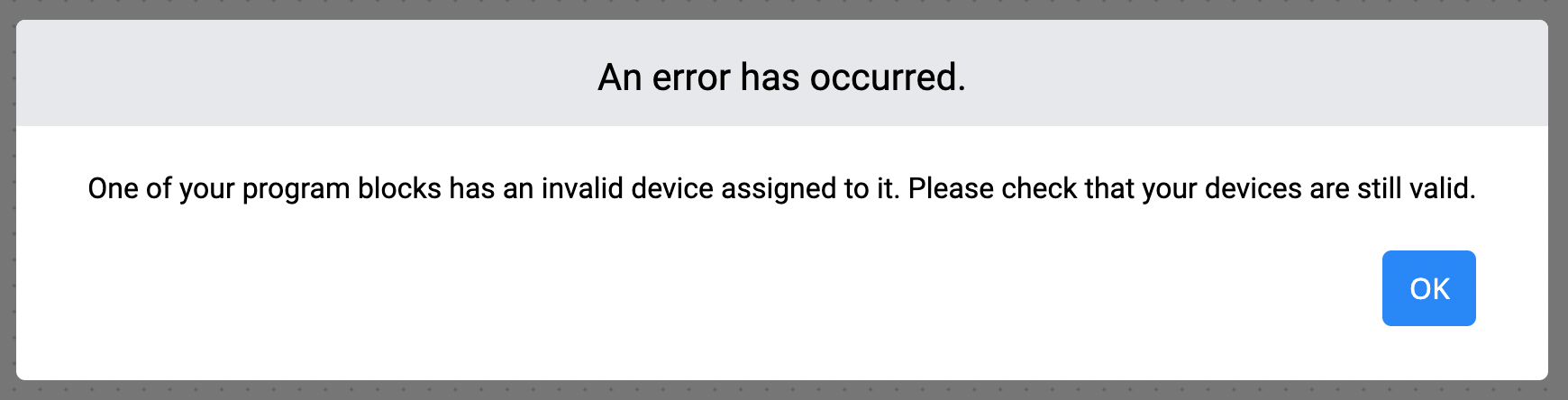

VEXcode EXP Error Occurred -kehote, jossa lukee Virhe on tapahtunut. Yhdelle ohjelmalohkollesi on määritetty virheellinen laite. Tarkista, että laitteesi ovat edelleen voimassa. Alla on OK-painike.

Huomautus: Jos poistat 3-johtimisen laitteen, joka on jo käytössä projektissasi, projektisi tuottaa virheilmoituksen, jos yrität ladata sen, kunnes poistat myös lohkot, jotka käyttivät poistettua laitetta.
