Laitteet-näytön käyttäminen EXP-aivoissa – VEX kirjasto

Voit käyttää VEX EXP Brainin Laitteet-näyttöä tarkastellaksesi liitetyn anturin anturitietoja.

Brain-näyttö näkyy aloitusvalikossa ja Laitteet-vaihtoehto on valittuna. Laitteet on aloitusvalikon kolmas vaihtoehto.

Käytä vasenta ja oikeaa painiketta korostamaan Laitteet-valikkovaihtoehto ja valitse sitten Laitteet painamalla Tarkista-painiketta.

Aivonäyttö näkyy Laitteet-valikossa, jossa yhdistetyistä laitteista raportoidaan reaaliajassa tietoja. Kolmessa kuvakaappauksessa näkyy, kuinka oikeaa painiketta painetaan optisen anturin valitsemiseen ja löytämiseen. Tässä esimerkissä Optinen anturi on Laitteet-valikon seitsemäs vaihtoehto.

Laitteet-valikossa näet robotissasi yhdistetyt laitteet.

Korosta haluamasi anturi vasemmalla ja oikealla painikkeella ja valitse se painamalla Tarkista-painiketta.

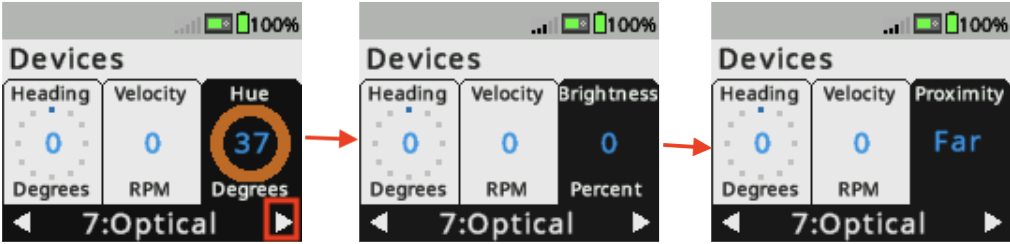

Aivonäyttö näkyy Laitteet-valikossa ja optinen anturi on valittuna. Kolmessa kuvakaappauksessa näkyy, kuinka Tarkista-painiketta käytetään optisen anturin tietovaihtoehtojen selaamiseen. Ensin anturi raportoi sävyn, sitten kirkkauden ja lopuksi läheisyyden.

Jos anturin ilmoittamia tietotyyppejä on useampi kuin yksi, voit selata anturin datavaihtoehtoja Tarkista-painikkeella.

Tässä esimerkkikuvassa optinen anturi voi näyttää sävyarvon, kirkkauden tai läheisyyden.

Aivonäyttö näytetään, ja optisen anturin kojelauta on avattu Laitteet-valikosta. Näytetään anturin tietoja, kuten sävy, LED, kirkkaus, läheisyys ja anturin Smart Port.

Jatka Tarkista-painikkeen painamista, kunnes näet haluamasi Devices-näyttönäkymän valitulle anturille.

Tämä esimerkkikuva näyttää optisen anturin Laitteet-näytön. Laitteet-näyttö näyttää portin, johon optinen anturi on kytketty, sekä sävyarvon, värin, LEDin, kirkkauden ja läheisyystiedot.
