Ennen kuin otat VEX AIR -dronesi taivaalle, sinun on valmisteltava sekä drone että VEX AIR -dronen ohjain. Noudata alla olevia ohjeita saadaksesi kaiken valmiiksi lentoa varten.

Lataa akut ja ohjain

Aloita lataamalla sekä dronen akku että ohjain varmistaaksesi, että ne ovat päällä ja käyttövalmiita.

Akun lataaminen

Kytke akku virtalähteeseen sen USB-C-portin kautta. Katso tämä animaatio nähdäksesi, kuinka USB-C-kaapeli kytketään akkuun.

On suositeltavaa käyttää USB-latauskeskitintä ja neljää lyhyttä USB-kaapelia (AC) kaikkien neljän akun lataamiseen samanaikaisesti. Aina kun käytät uutta akkua, aseta tyhjentynyt akku takaisin laturiin, jotta ladattuja akkuja on aina saatavilla. Katso tästä artikkelista, missä lataustarvikkeet sijaitsevat pakkauksessasi.

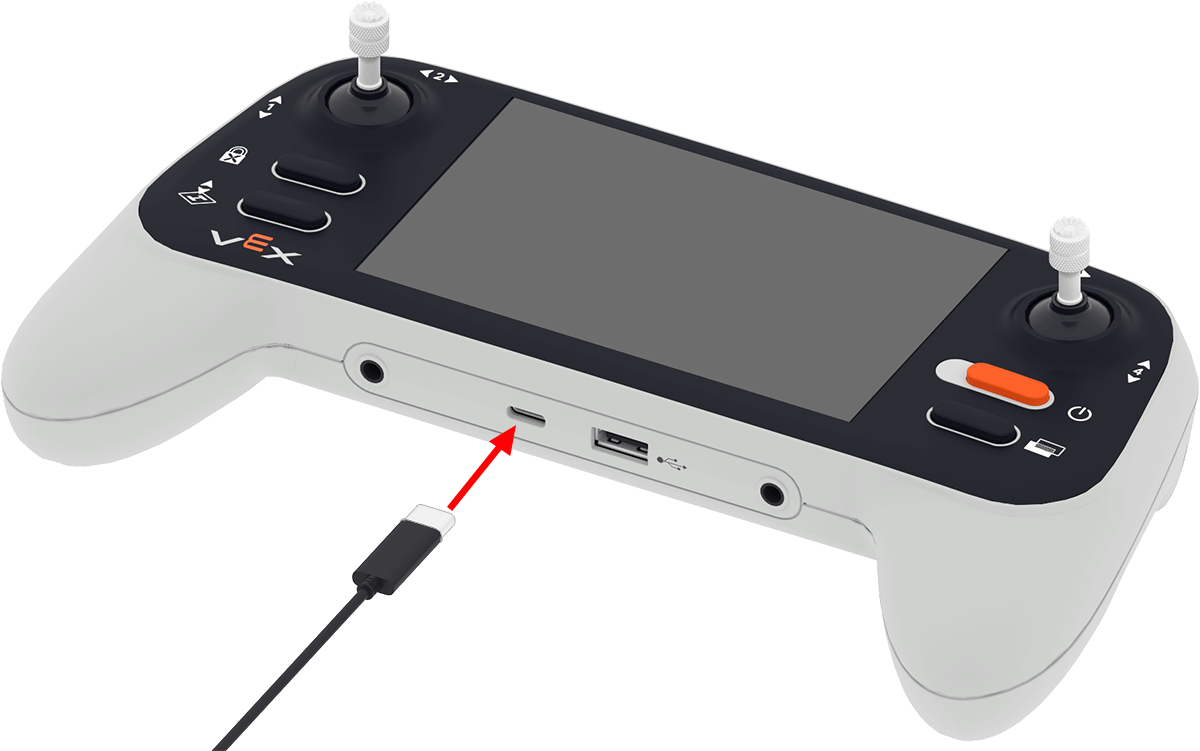

USB-C-kaapeli kytketään ohjaimen USB-C-porttiin.

Ohjaimen lataaminen

Kytke ohjain virtalähteeseen tai tietokoneeseen ohjaimen USB-C-porttiin kytketyllä USB-kaapelilla. Merkkivalo vilkkuu punaisena latauksen aikana.

Huomautus: Ohjain latautuu nopeammin, kun se on kytketty virtalähteeseen. Pakkaus sisältää yhden USB-laturin ja pidemmät USB-kaapelit, joiden avulla voit ladata sekä akkuja että ohjainta virtalähteen kautta. Katso tästä artikkelista, missä lataustarvikkeet sijaitsevat pakkauksessasi.

Päivitä laiteohjelmisto

Kun akut ja ohjain on ladattu, voit päivittää laiteohjelmiston varmistaaksesi, että drone ja ohjain toimivat odotetulla tavalla.

VEX AIR -droonin ohjain näkyy vasemmalla, USB-C-porttiin on kytketty USB-kaapeli ja oikealla kannettavaan tietokoneeseen on kytketty kaapeli.

Ohjaimen päivittäminen

Liitä ohjain tietokoneeseen USB-kaapelilla. Päivitä ohjaimen laiteohjelmisto noudattamalla tämän artikkelin ohjeita.

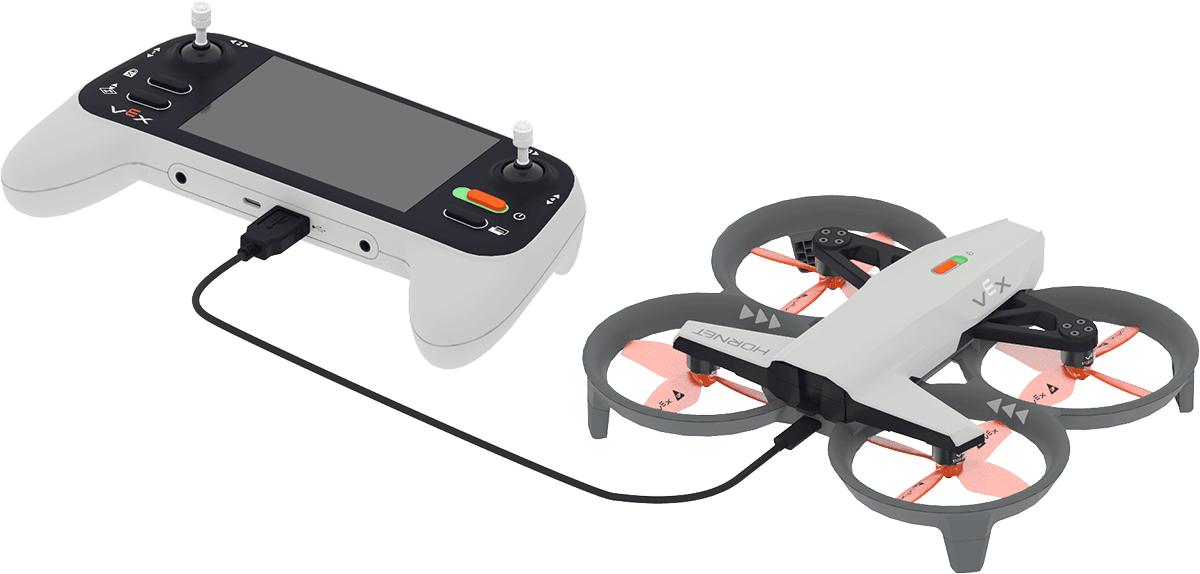

Vasemmalla oleva VEX AIR -droonin ohjain näkyy ja kaapelin USB-A-pää on kytketty oikealla olevaan VEX AIR -droneen. Kaapelin USB-C-pää on kytketty dronin takaosaan.

Droonin päivittäminen

Liitä ohjain tietokoneeseen USB-kaapelilla. Päivitä dronin laiteohjelmisto noudattamalla tämän artikkelin ohjeita.

Asenna paristot

Kun akku on ladattu ja laiteohjelmisto päivitetty, olet valmis asettamaan akun VEX AIR -droneen:

Kaaviossa akku on Hornetin vieressä, ja nuoli osoittaa, että akku tulee asettaa akkulokeroon. Lähikuvassa akun nuolikuvakkeen tulee osoittaa ylöspäin, jotta liitäntä on oikein.

Aseta akku drooniin siten, että nuoli Up osoittaa ylöspäin.

Huomautus: Drooni käynnistyy automaattisesti, kun akku asetetaan paikalleen.

Asenna ohjaimen ohjaussauvat

Asenna ohjaussauvat, jotta dronea on helpompi ohjata lennon aikana:

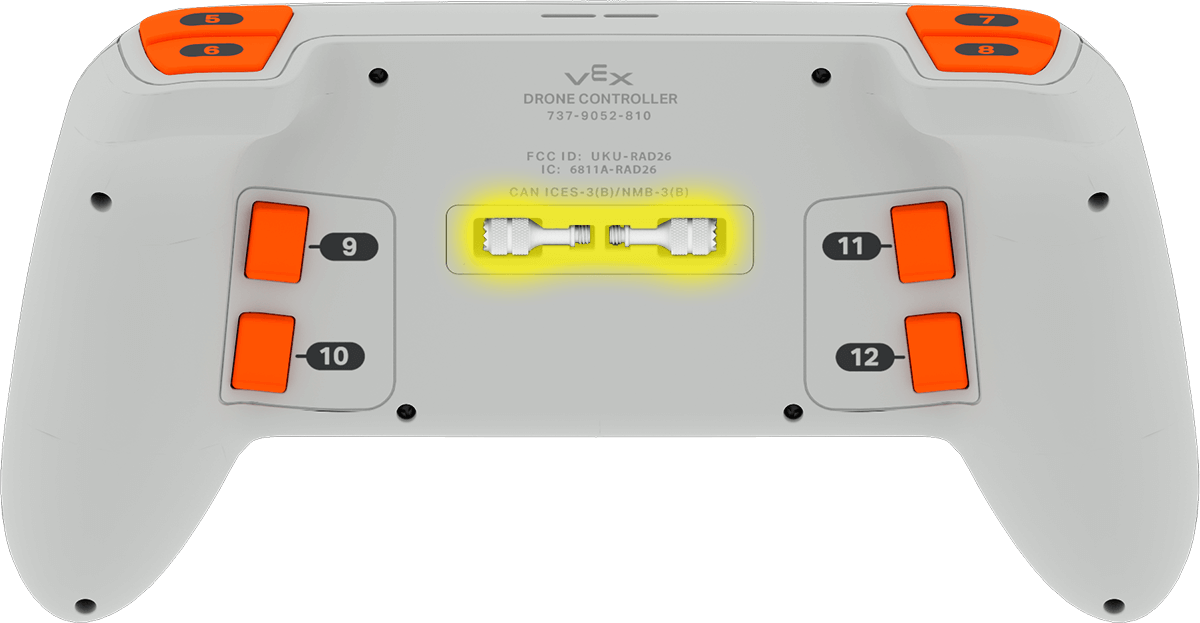

Ohjaimen takaosa näkyy, ja kaksi ohjaussauvaa on säilytetty kahdessa pienessä lokerossa. Ohjaussauvat on korostettu osoittamaan, että ne on irrotettava ennen käyttöä.

Irrota ohjaimen takaosassa olevat ohjaussauvat.

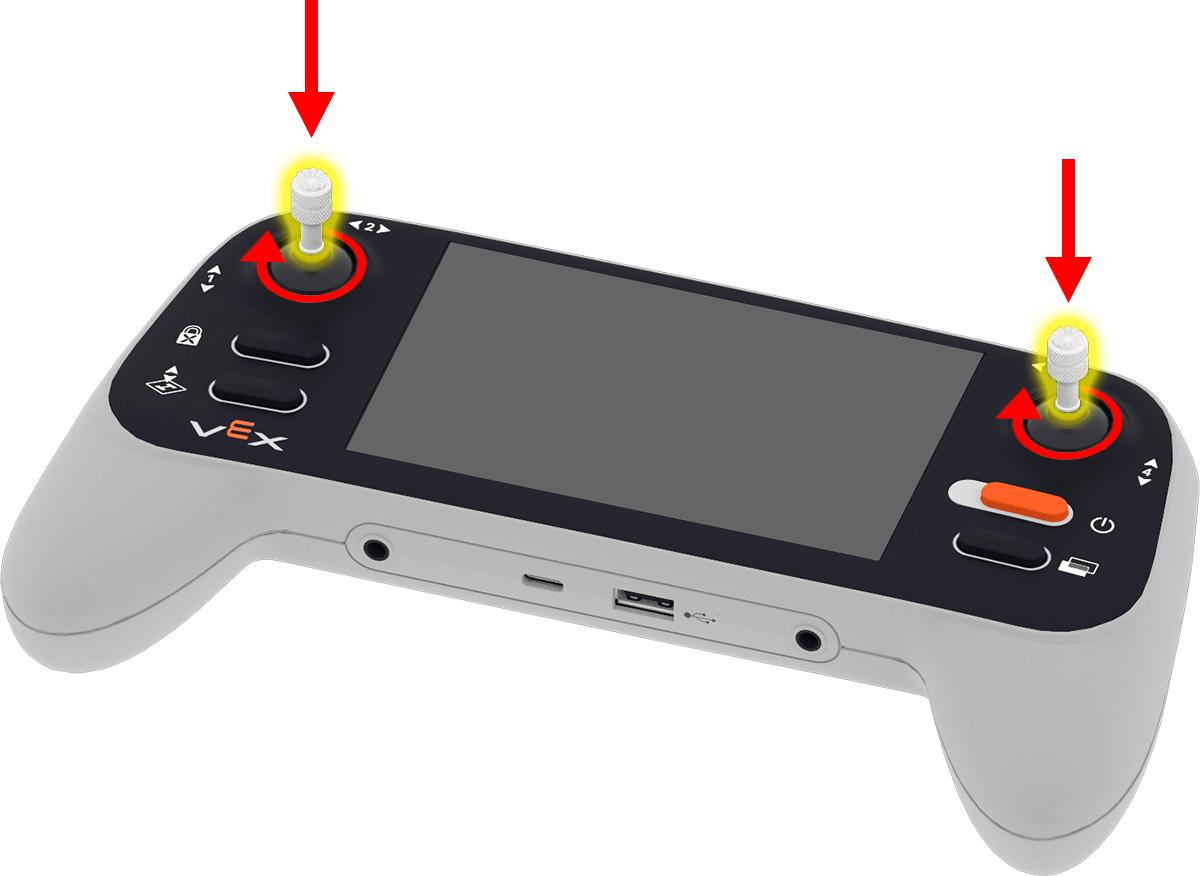

Kaavio näyttää kahden ohjaussauvan ruuvauksen kiinni ohjaimen etuosassa oleviin pidikkeisiinsä. Ohjaimen näytön kummallakin puolella on yksi joystickin pidike, ja nuoli osoittaa, että ne tulee kiertää myötäpäivään.

Kiinnitä jokainen joystick ohjaimen etuosassa olevaan pidikkeeseen kääntämällä sitä myötäpäivään.

Yhdistä drone ja ohjain pariksi

Yhdistä seuraavaksi ohjain drooniin, jotta ne voivat kommunikoida lennon aikana:

Käynnistä ohjain painamalla virtapainiketta ja pitämällä sitä , kunnes LED-merkkivalo alkaa vilkkua valkoisena, ja vapauttamalla se sitten. Tämä animaatio näyttää, kuinka tätä prosessia käytetään ohjaimen käynnistämiseen. Kun ohjain on käynnistynyt, sen LED-merkkivalo muuttuu jommaksikummaksi seuraavista väreistä:

Vihreä – Ohjaimen akun varaustaso on yli 20 %.
Punainen – Ohjaimen akun varaus on 20 % tai vähemmän.

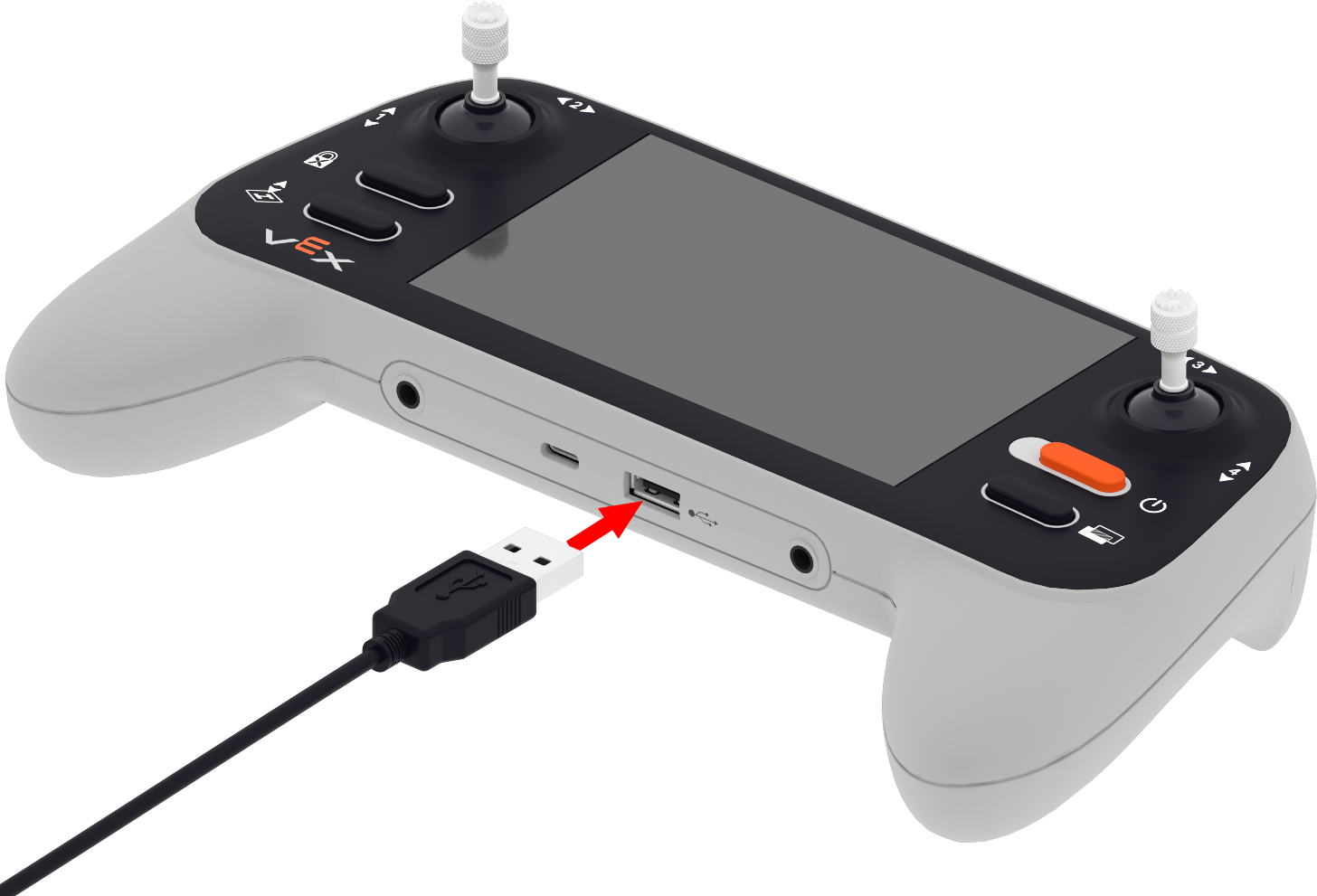

USB-A-kaapeli kytketään ohjaimen USB-A-porttiin.

Liitä USB-A-kaapeli ohjaimen USB-A-porttiin.

Kaapelin toinen pää kytketään Hornetin USB-C-porttiin.

Kytke toinen pää dronin USB-C-porttiin.

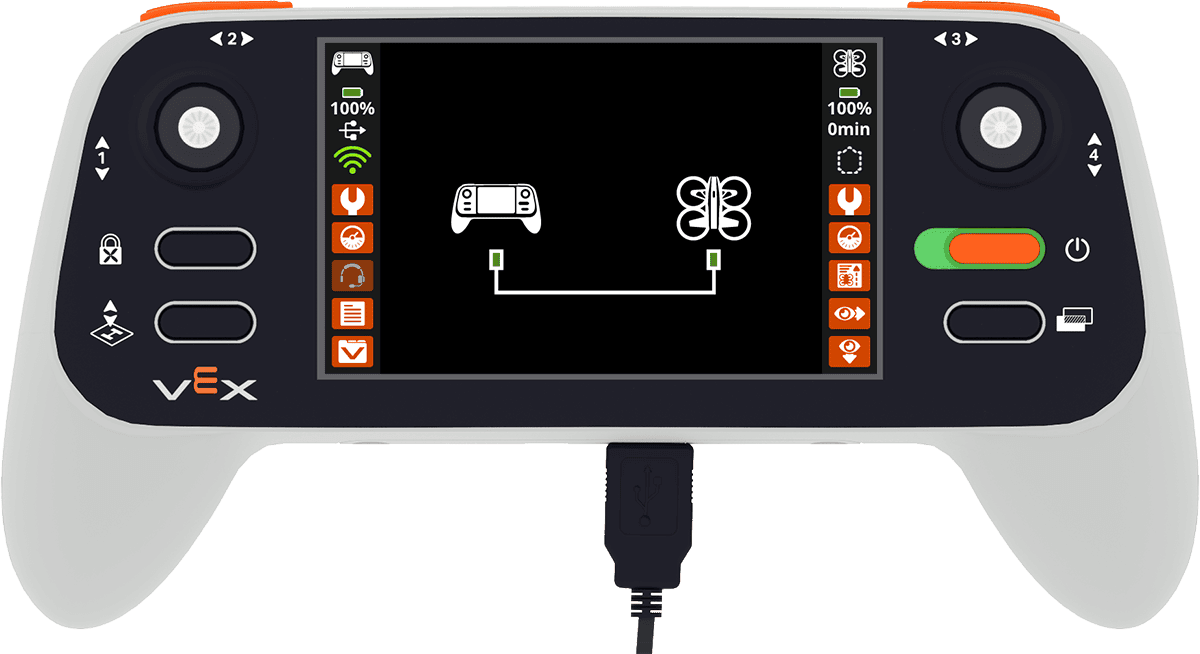

Ohjain on kuvassa päällä ja sen USB-A-kaapeli on kytketty drooniin. Näytössä on langallisen yhteyden kuvake, joka näyttää kaapelin, jota käytetään ohjaimen yhdistämiseen drooniin.

Langallisen yhteyden kuva näkyy lyhyesti näytöllä, kun ohjain aloittaa pariliitoksen muodostamisen dronin kanssa. USB-kuvake näkyy myös vasemmalla, kun ohjain on kytketty drooniin.

Kun sekä ohjaimen että dronen molemmat LED-merkkivalot vilkkuvat ja dronin eteenpäin osoittavan näköanturin reaaliaikainen kuva näkyy ohjaimen näytöllä, laitteet on yhdistetty onnistuneesti. Tämä animaatio näyttää tämän pariliitosprosessin.

VEX AIR -droonisi on nyt valmis lentämään!
