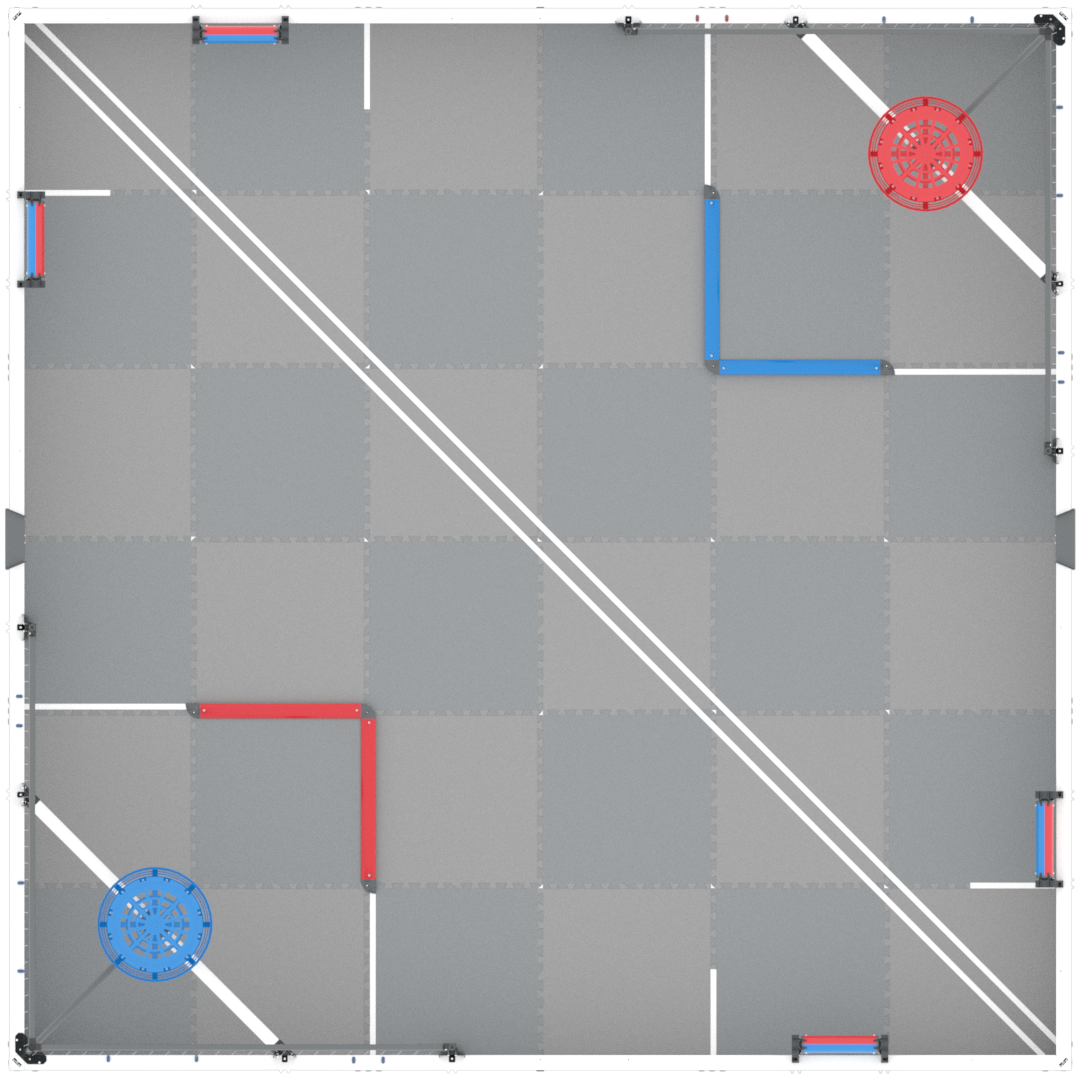

VEXcode VR:n V5RC Spin Up -leikkikentän kentällä on samat mitat ja kokoonpano kuin henkilökohtaisen taitoottelun kentällä 2022–2023 V5RC Spin Up Competition -pelissä. Nämä tiedot voivat olla hyödyllisiä luotaessa projekteja V5RC Spin Up for VEXcode VR:lle.

Näyttökaappaus VEXcode VR -rajapinnasta, joka esittelee lohkopohjaisia koodausvaihtoehtoja virtuaalisen robotin ohjelmointiin, suunniteltu opetuskäyttöön VRC Spin Up (2022-2023) -robotiikkakilpailussa.

Kentän mitat

Kuvakaappaus VEXcode VR -rajapinnasta, joka esittelee lohkopohjaisia koodauselementtejä, jotka on suunniteltu virtuaalisen robotin ohjelmointiin ja joita käytetään opetustarkoituksiin STEM:ssä, erityisesti VRC Spin Up (2022-2023) -kilpailukontekstissa.

Jokainen kentällä oleva laatta on kooltaan 600 x 600 mm (~24 tuumaa x 24 tuumaa).

Kuvakaappaus VEXcode VR -rajapinnasta, joka esittelee lohkopohjaisia koodausvaihtoehtoja virtuaalisen robotin ohjelmointiin, joka on suunniteltu opetustarkoituksiin STEM:ssä, erityisesti VRC Spin Up (2022-2023) -kilpailun yhteydessä.

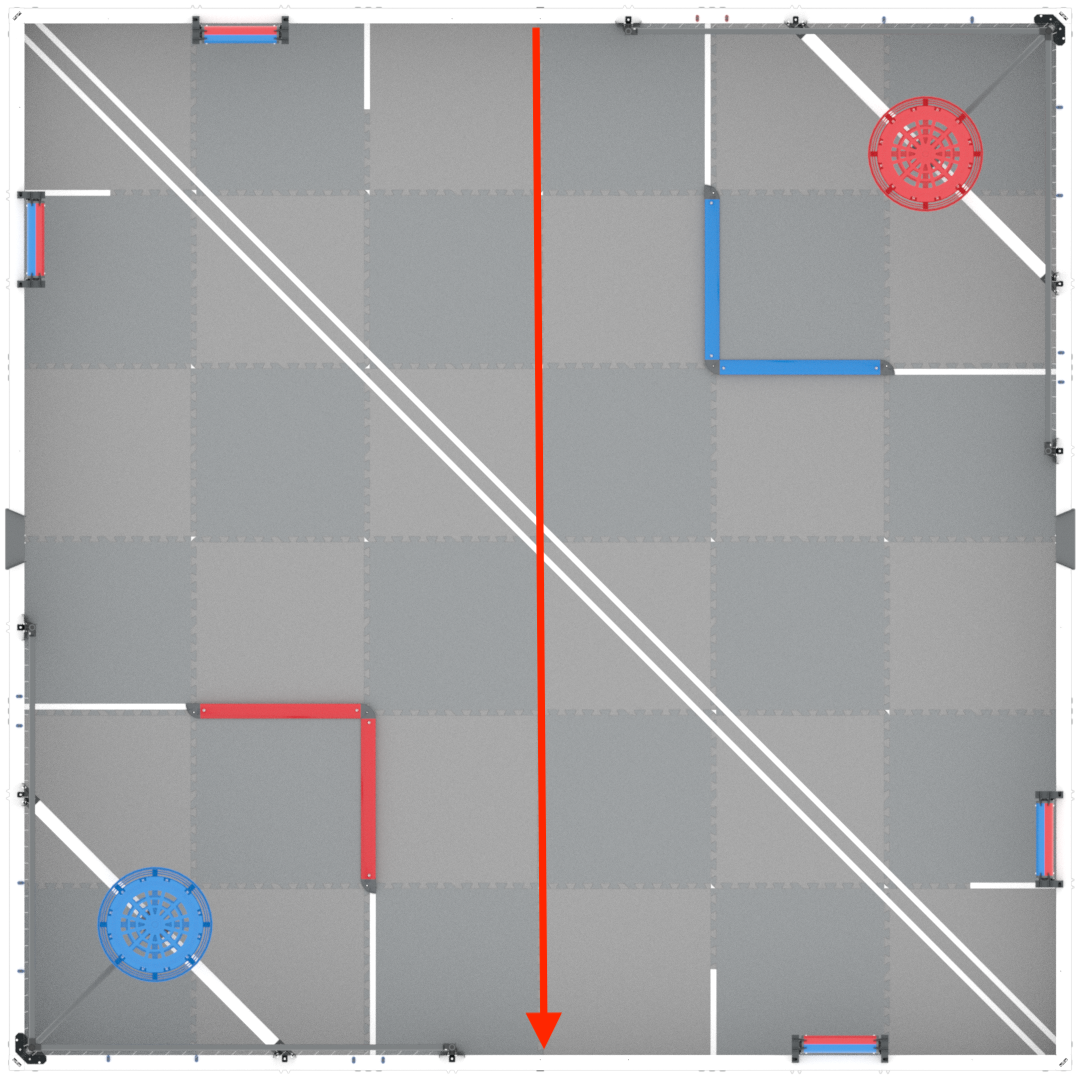

Kenttä on kuusi täyttä laattaa pitkä.

Kaiken kaikkiaan kenttä on 3,65 metriä pitkä.

Näyttökaappaus VEXcode VR -liittymästä, joka esittelee virtuaalisen robotin ohjelmointiin käytetyn lohkopohjaisen koodausympäristön ja korostaa ominaisuuksia aloittelijoille ja edistyneille käyttäjille VRC Spin Up (2022-2023) yhteydessä.

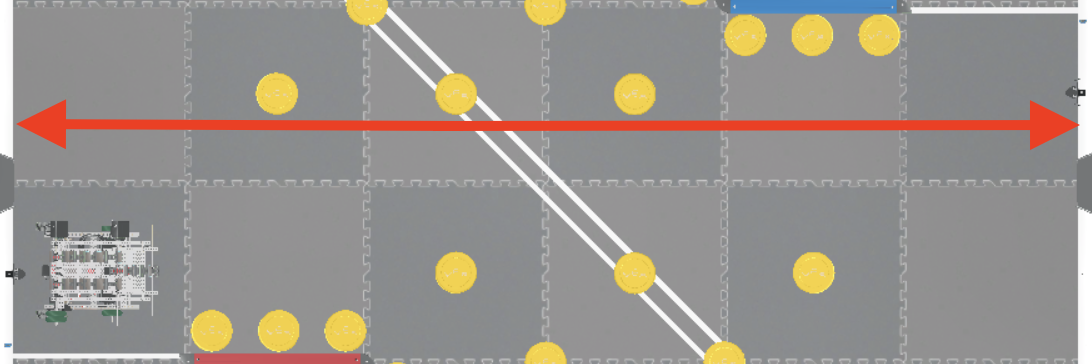

Kenttä on kuusi täyttä laattaa leveä.

Kaiken kaikkiaan kenttä on 3,65 m (~12 jalkaa) leveä.

Mittausohjeet:

Näyttökaappaus VEXcode VR -käyttöliittymästä, joka esittelee lohkopohjaisen koodausympäristön virtuaalisen robotin ohjelmointiin ja korostaa ominaisuuksia aloittelijoille ja edistyneille käyttäjille VRC Spin Up (2022-2023) koulutustavoitteiden yhteydessä.

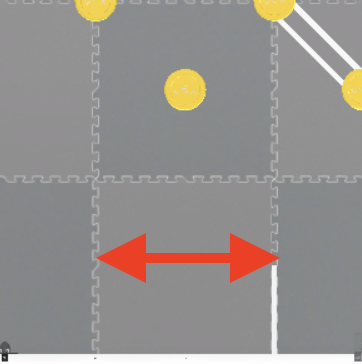

Jokainen täysi mittaus alkaa ja päättyy laatan reunaan.

Näyttökaappaus VEXcode VR -liittymästä, joka esittelee VRC Spin Up (2022-2023) koodausympäristön, jossa on lohkopohjaisia ja tekstipohjaisia koodausvaihtoehtoja, jotka on suunniteltu koodauskonseptien opettamiseen virtuaalisen robotiikan avulla.

Kenttämittaukset alkavat ja päättyvät kentän kehän sisäreunaan.

Kenttäkoordinaatit

VEXcode VR:n V5RC Spin Up -pelissä virtuaalinen Hero Bot Disco on varustettu GPS-sensorilla, joka ilmoittaa sen sijainnin ja kulman. GPS-anturi ilmoittaa (X, Y) robotin pyörimiskeskipisteen koordinaatit kentällä millimetreinä tai tuumina. Tätä voidaan käyttää koodaamaan Disco ajamaan tiettyihin paikkoihin ja navigoimaan V5RC Spin Up Field -kentällä VEXcode VR:ssä käyttämällä anturin palautetta asetettujen etäisyyksien sijaan.

Näyttökaappaus VEXcode VR -liittymästä, jossa näkyy lohkopohjaisia koodausvaihtoehtoja virtuaalisen robotin ohjelmointiin. Suunniteltu opetuskäyttöön VRC Spin Up (2022-2023) -kilpailuun liittyvissä koodauskonsepteissa ja robotiikan periaatteissa.

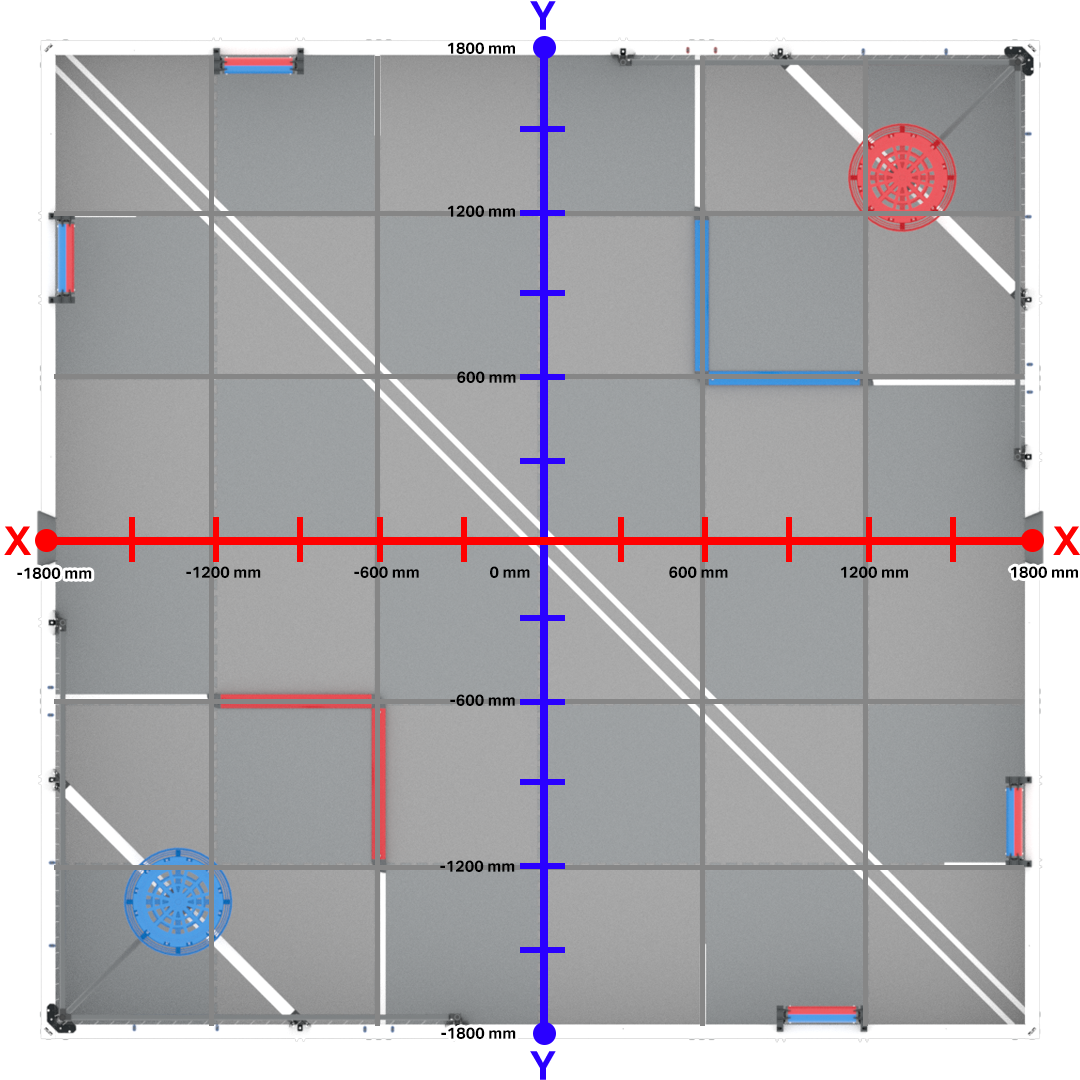

V5RC Spin Up -kenttä VEXcode VR:ssä vaihtelee noin -1800 mm:stä 1800 mm:iin X- ja Y-asennoissa.

Keskisijainti tai origo (0,0) sijaitsee kentän keskellä.

Kuvakaappaus VEXcode VR -liittymästä, joka esittelee lohkopohjaisia koodausvaihtoehtoja ja virtuaalisen robotin, joka on suunniteltu helpottamaan koodauskoulutusta opiskelijoille ja opettajille VRC Spin Up (2022-2023) -ohjelmassa.

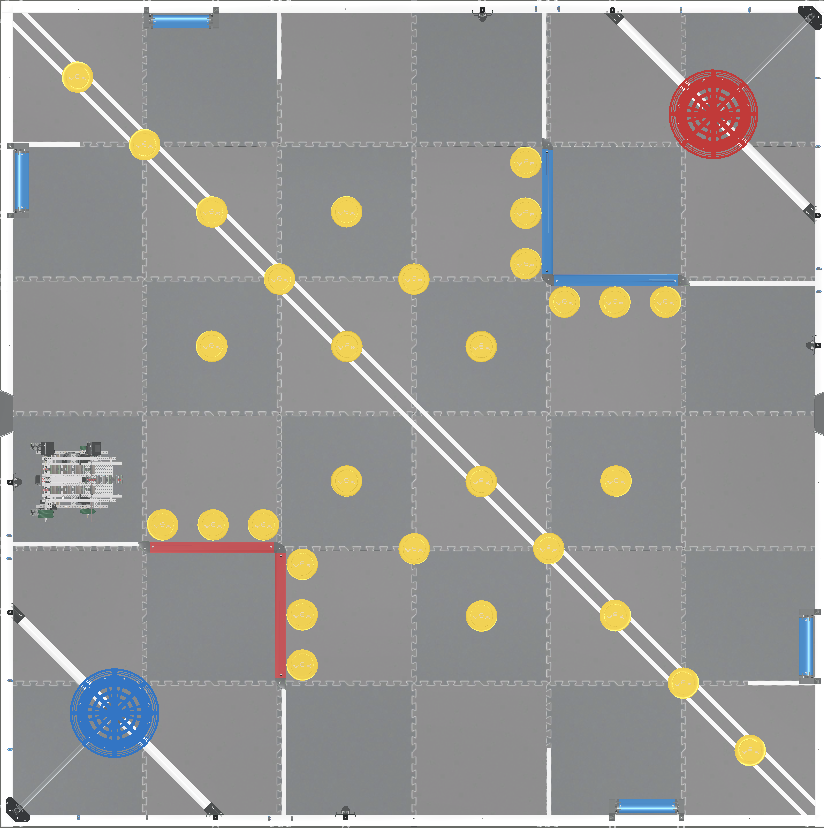

Peliobjektit VEXcode VR:n V5RC Spin Up Fieldillä ovat samankokoisia ja samassa paikassa kuin henkilökohtaisen taitoottelun kenttä 2022–2023 V5RC Spin Up Competition -pelissä.

Katso tästä artikkelista lisätietoja pelielementtien sijainnista kentällä.

Katso V5RC Spin Up Game Manual saadaksesi lisätietoja tietyistä pelielementeistä.
