Print Consolen avulla käyttäjä voi näyttää viestejä, raportoida anturiarvoja tai esittää tietoja VEXcode 123 -projekteista. Print Console mahdollistaa myös tulosteiden tallentamisen tekstitiedostona.

Print Consolea voidaan käyttää myös prosessitietojen näyttämiseen, mikä tarjoaa visuaalisia vihjeitä, joiden avulla käyttäjä näkee, mitä VEXcode 123 -projektissa tapahtuu tietyllä hetkellä, mikä muodostaa visuaalisen yhteyden projektin ja 123:n toimintojen välille. Robotti.

Tulostuskonsolin avaaminen

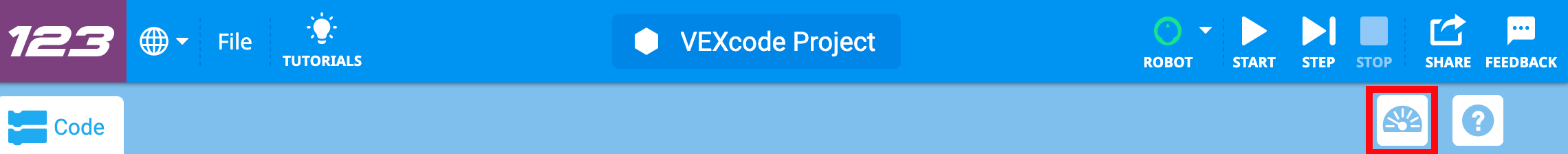

VEXcode 123 -työkalupalkki, jossa Monitor-kuvake on korostettu Ohje-kuvakkeen vasemmalla puolella.

Print Console sijaitsee 123-näytössä. Avaa Print Console valitsemalla Ohje-kohdan vieressä oleva Monitor Display -kuvake.

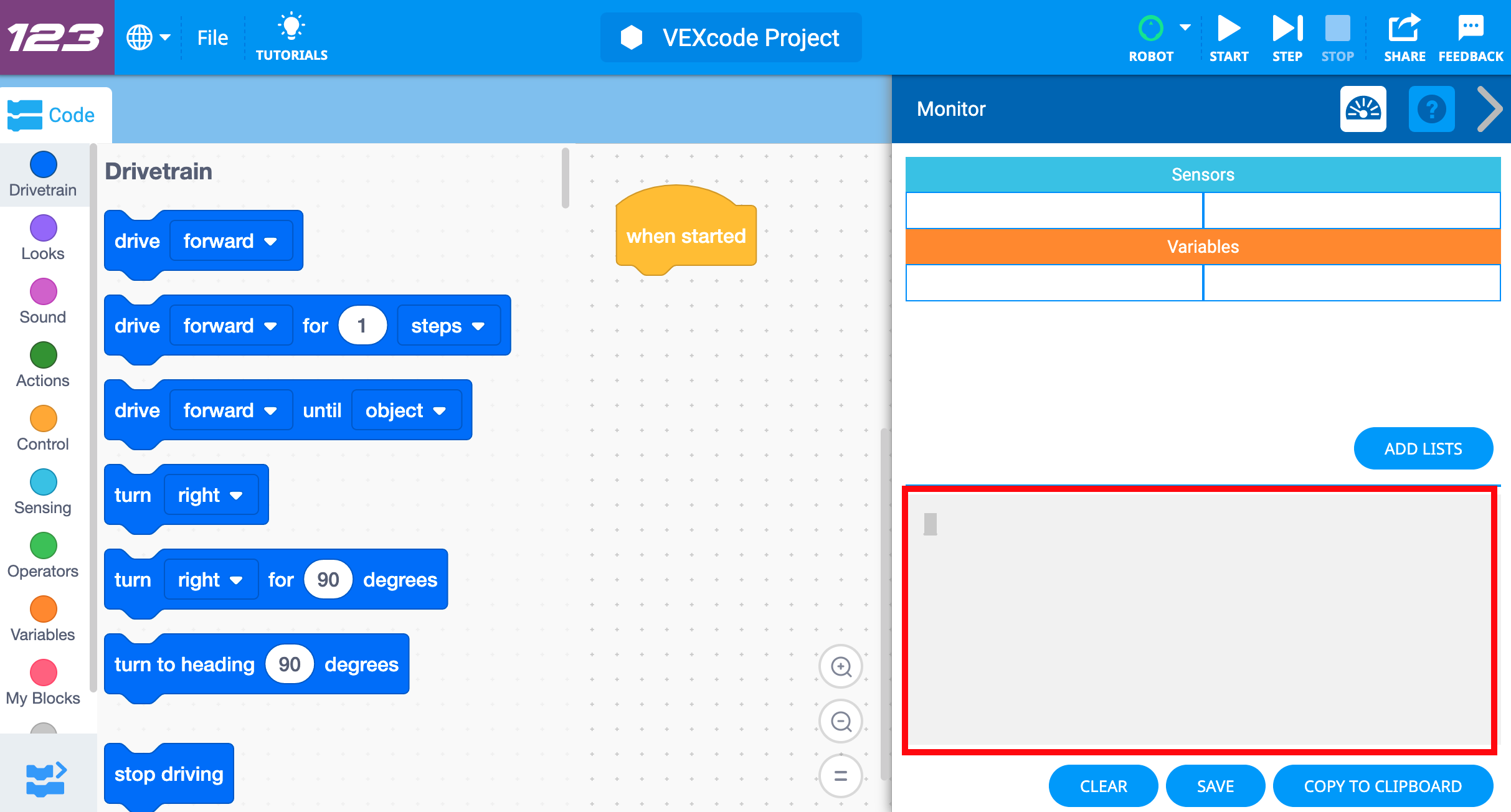

Näytön näyttövalikko avautuu, ja alla oleva tulostuskonsoli on korostettuna.

Näyttö avautuu, kun se on valittu. Print Console on alareunassa.

Print Consolin käyttäminen projektissa

Katso lohkot, jotka käynnistävät tulostuskonsolin

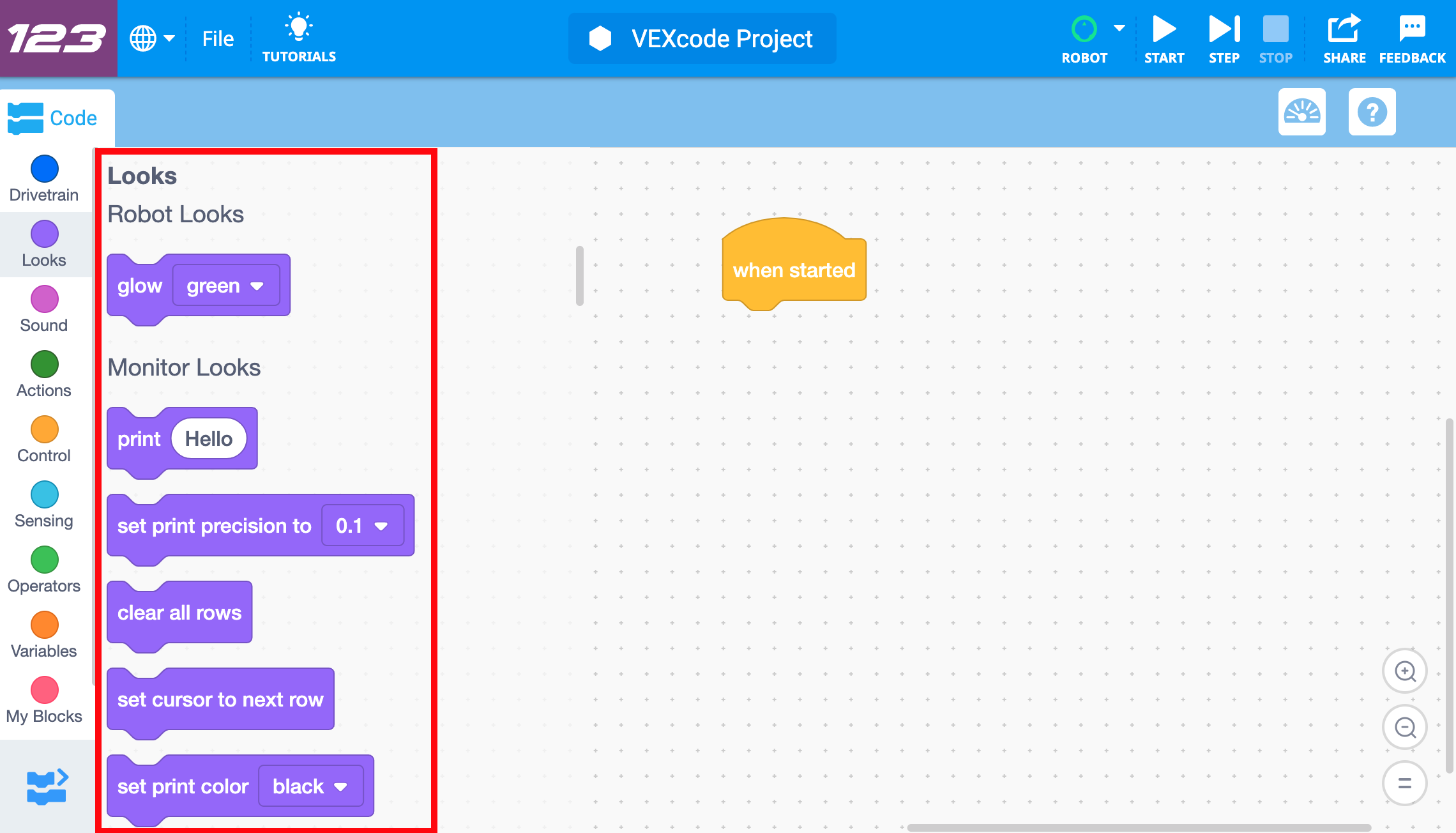

VEXcode 123 -työkalupalkki, jossa näkyy ja korostetaan lohkojen Ulkonäkö-luokka.

Erikoislohkoja 'Looks'-kategoriasta käytetään VEXcode 123 -projektissa Print Consolen käynnistämiseksi. Nämä lohkot tulostavat sanoja, numeroita, muuttujien raportoituja arvoja, operaattorin laskelmia tai anturilta raportoituja arvoja.

VEXcode 123:n Ohje-ominaisuus tarjoaa lisätietoja näistä ja muista ohjelmointilohkoista. Tässä artikkelissa on tietoja Ohje-ominaisuuden käyttämisestä.

Käytä ulkoasulohkoja Print Consolen kanssa projektissa

VEXcode 123 Estää projektin When Started -lohkolla, jota seuraa Print-lohko, jossa lukee "Print Drive Forward".

Käytä Look-lohkoja projektin sisällä viestin tulostamiseen tai tietojen näyttämiseen Print Consolessa. Käytä Tulostuslohkoja valitsemalla haluamasi Look-lohko ja lisäämällä se projektiin.

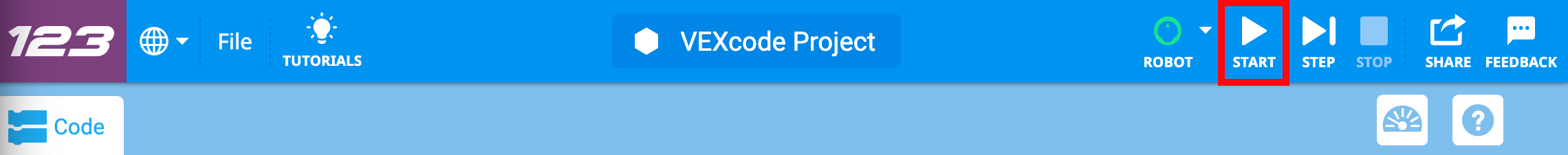

VEXcode 123 -työkalupalkki, jossa Start-kuvake on korostettuna Robot- ja Step-kuvakkeiden välissä.

Suorita projekti valitsemalla 'Käynnistä' VEXcode 123 -työkalupalkista.

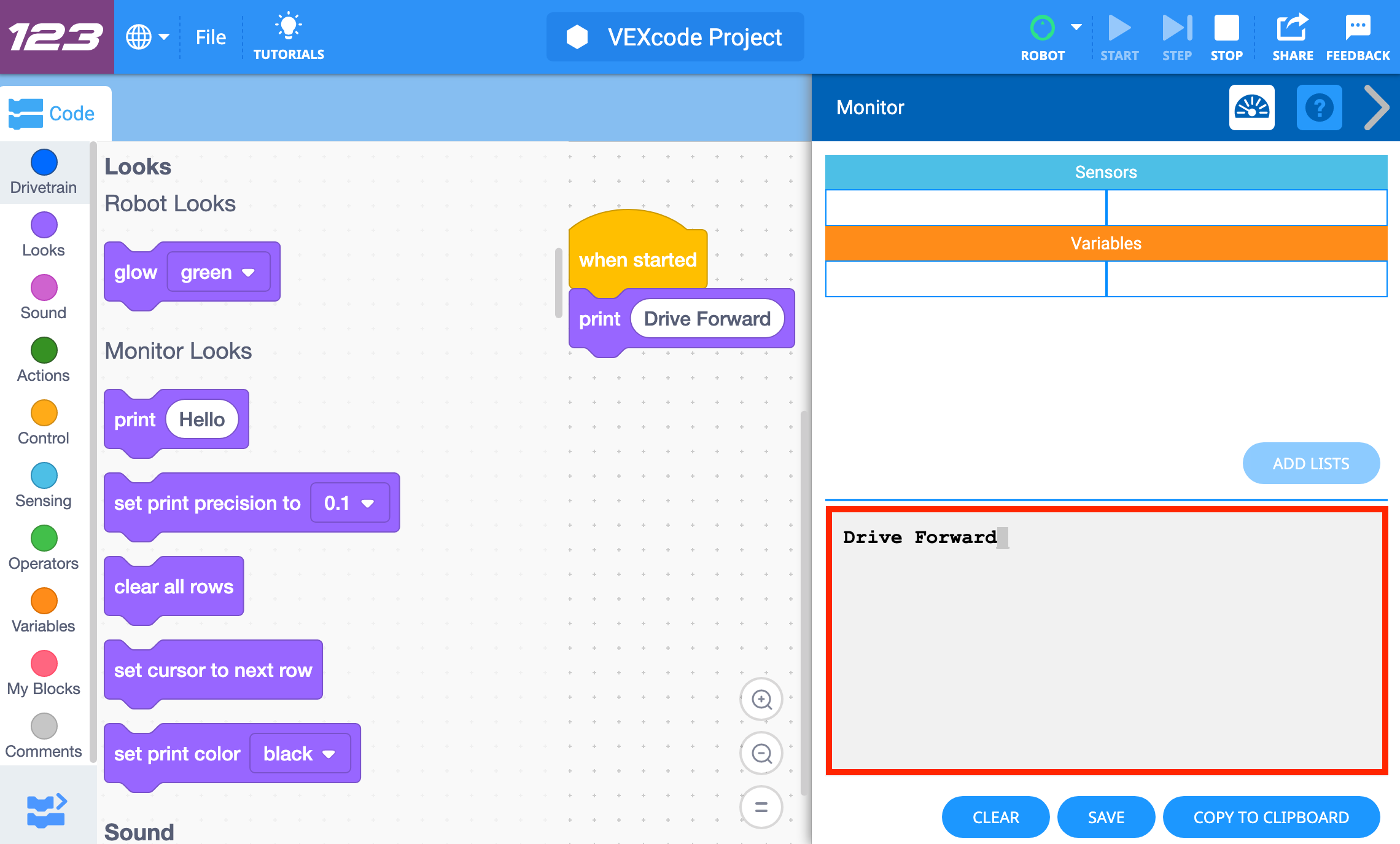

Print Console -valikko avautuu ja konsolissa sanat 'Drive Forward' tulostuvat ja korostuvat.

Kun 'Käynnistä' on valittu, projekti suoritetaan ja 'Tulosta' teksti tai ohjelmoidut arvot näkyvät Print Consolessa VEXcode 123 -projektin sanelemalla tavalla.

Tyhjennä rivit Print Consolessa

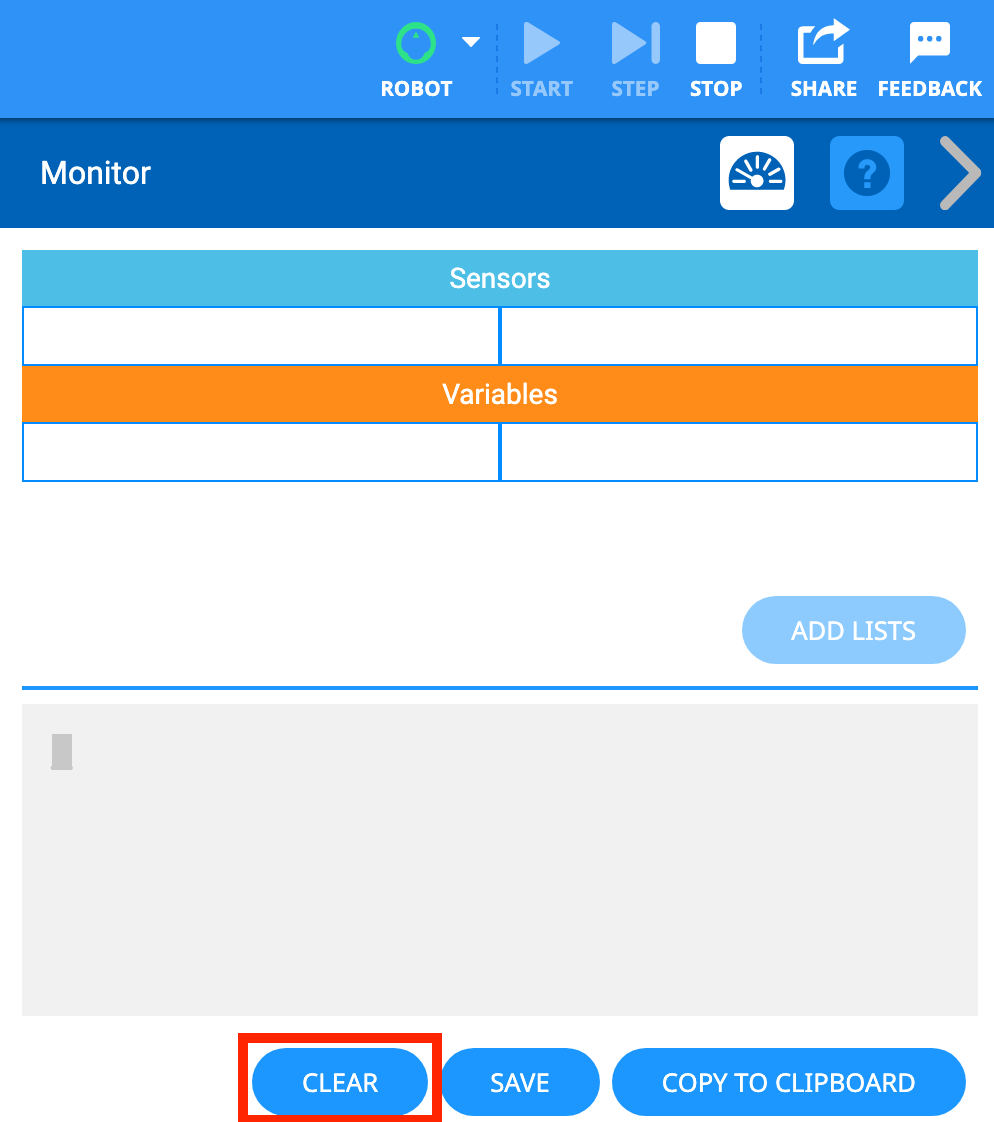

Print Console -valikko avautuu, kun Tyhjennä-painike on korostettu alla.

On kaksi tapaa tyhjentää kaikki tiedot Print Consolesta. Ensimmäinen tapa tyhjentää teksti kokonaan on valita Tyhjennä-painike Print Console -ikkunan oikeasta alakulmasta.

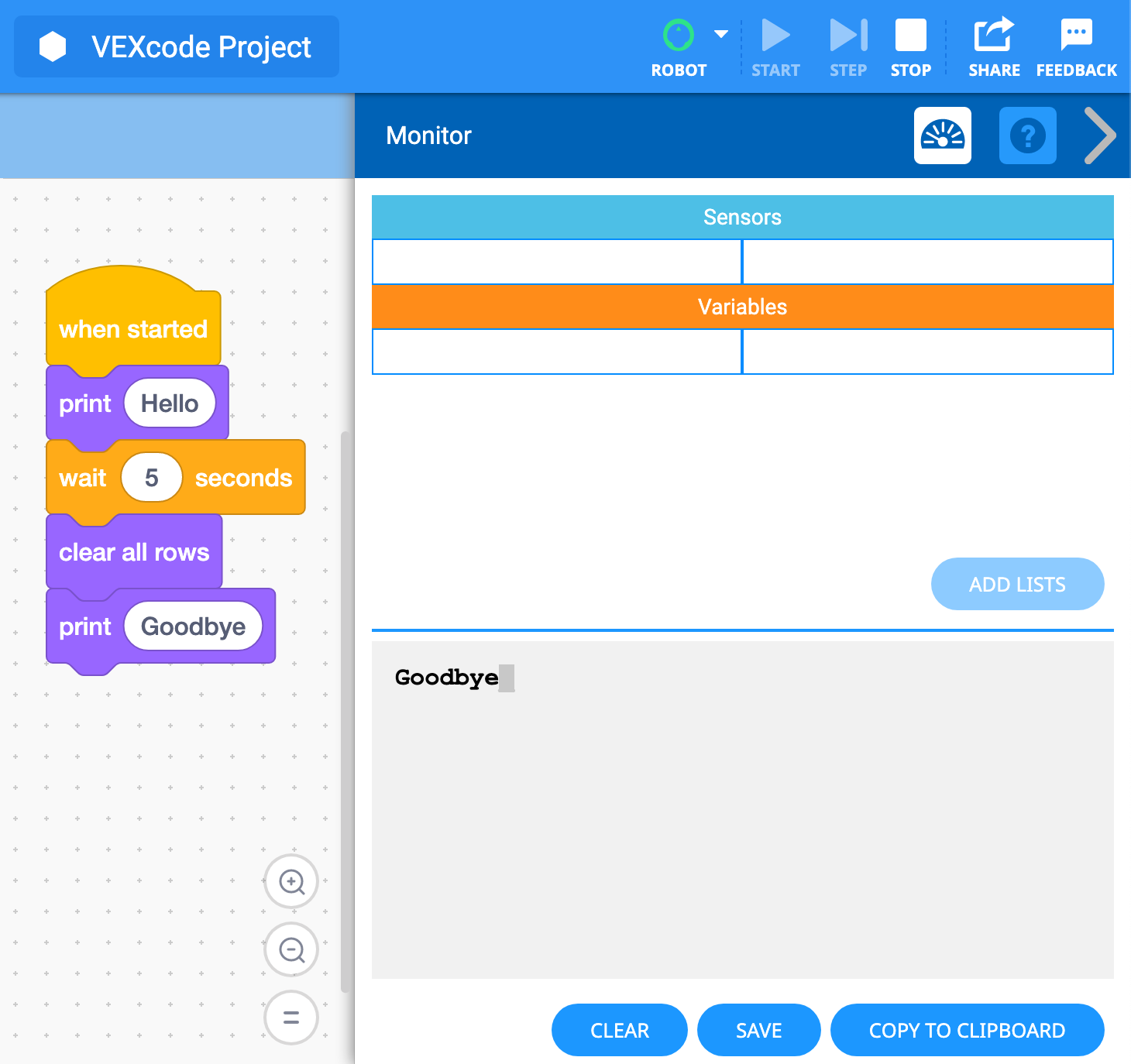

VEXcode 123 estää projektin avatun Print Consolen vieressä näkyvässä työtilassa. Lohkoprojekti tulostaa sanan "Hei", odottaa 5 sekuntia, tyhjentää Print Console -sovelluksen ja tulostaa sitten sanan "Hyvästi". Avautuvassa Print Consolessa näkyy vain sana "Hyvästi" projektin suorittamisen jälkeen.

Toinen tapa tyhjentää Print Console on käyttää [Clear all rows] -lohkoa. Lisää [Clear all rows] -lohko projektiin poistaaksesi kaikki rivit Print Consolesta. Tässä projektissa "Hei" tulostetaan Print Consolessa. 5 sekunnin kuluttua kaikki rivit tyhjennetään. Sitten "Hyvästi" tulostetaan Print Consolessa.

Tallenna Print Consolesta

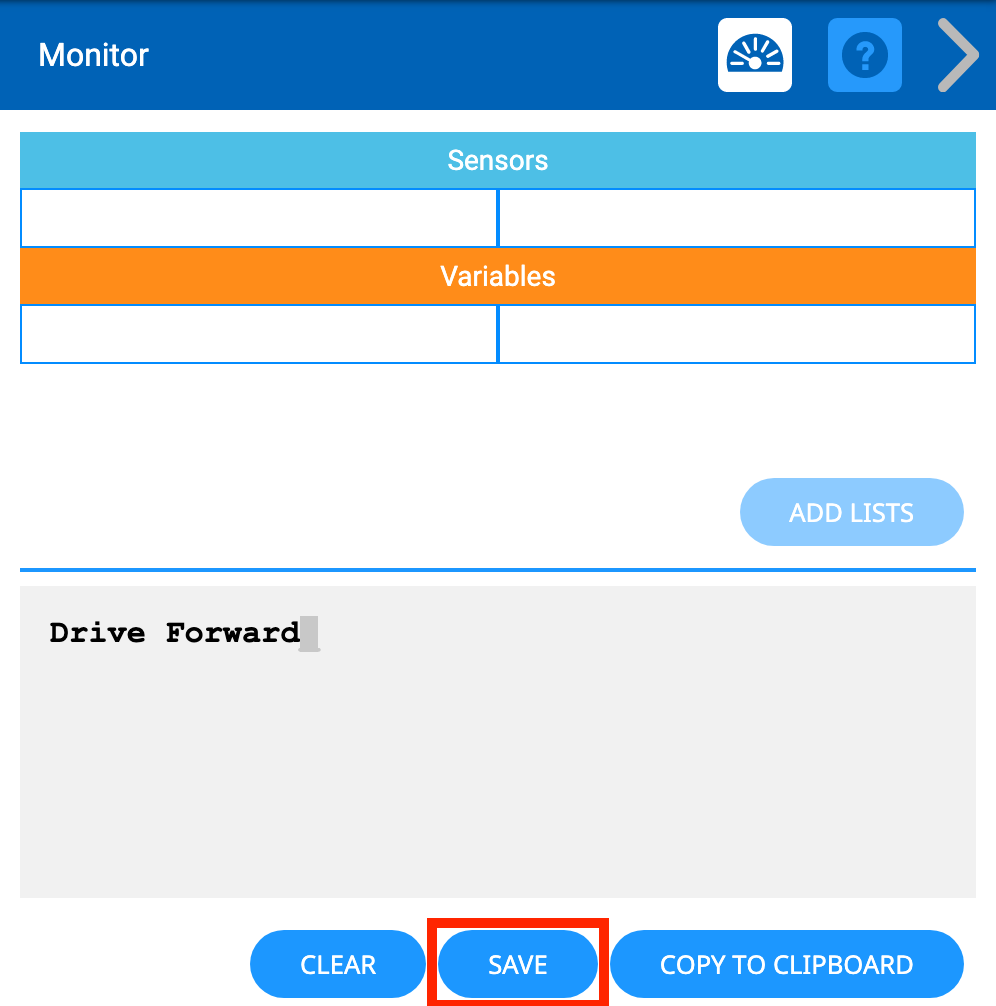

Print Console -valikko avautuu, jossa on painettu sana "Drive Forward" ja alla korostettuna Tallenna-painike.

Tietojen tallentaminen Print Consolesta laitteellesi on helppoa. Tallenna kaikki teksti .txt-tiedostona valitsemalla Print Consolen oikeasta alakulmasta Tallenna.

Tekstitiedosto nimeltä 'VEXcode Project Logs.txt' näytetään ladattuina käyttäjän laitteelle.

Kun valitset Tallenna-painikkeen, tiedosto tallennetaan automaattisesti laitteesi Lataukset-kansioon .txt-tiedostona.

Huomautus: Tiedosto ei tallenna tulostettuja värejä.

Esimerkkiprojektit Print Console -sovelluksella

Raportoi muuttujan arvot ja tiedot projektissa

Print Consolea voidaan käyttää muuttuvien arvojen raportointiin projektin eri hetkinä. Käytä Print Consolea 'myVariable'-arvon tulostamiseen tai näytä, kuinka monta kertaa projekti käy läpi silmukan.

Raportoi mittausarvot ja tiedot projektissa

Print Console -sovelluksen keräämien tietojen avulla käyttäjä voi nähdä arvokasta tietoa projektiprosesseista, mukaan lukien 123 robotin sijainti- ja anturitiedot. Kun [Tulosta]-lohko laukeaa, se voidaan ohjelmoida näyttämään tällä hetkellä tallennettuja tietoja.

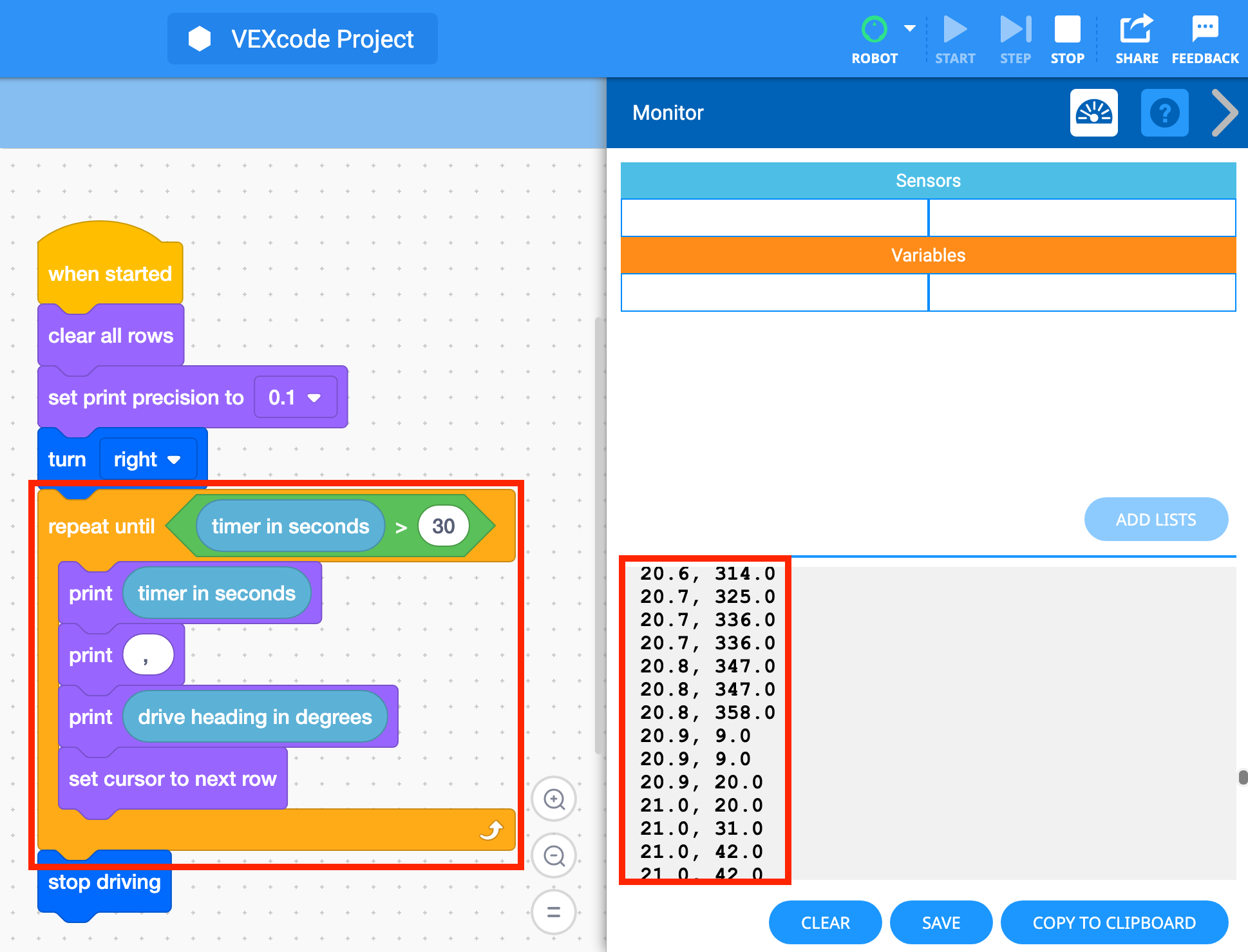

Seuraavassa projektissa Print Console näyttää tiedot, jotka 123 Robot-anturit ovat raportoineet projektin Look- ja Sensing-lohkojen edellyttämällä tavalla. Nämä tiedot sisältävät ajosuunnan muutokset asteina erillisinä hetkinä projektin ollessa käynnissä ja 123 Robotin kääntyessä oikealle.
